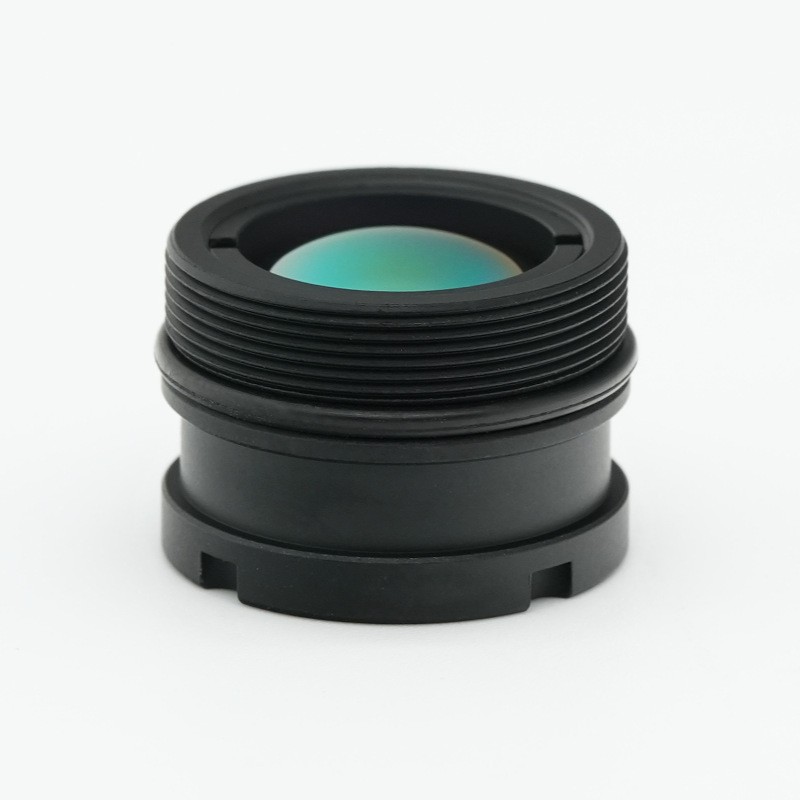

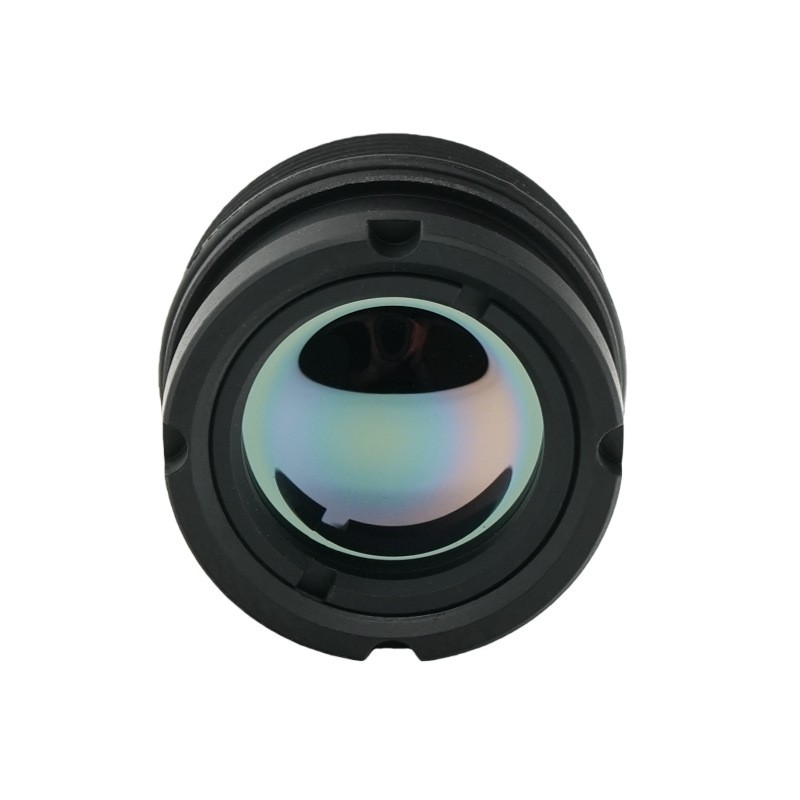

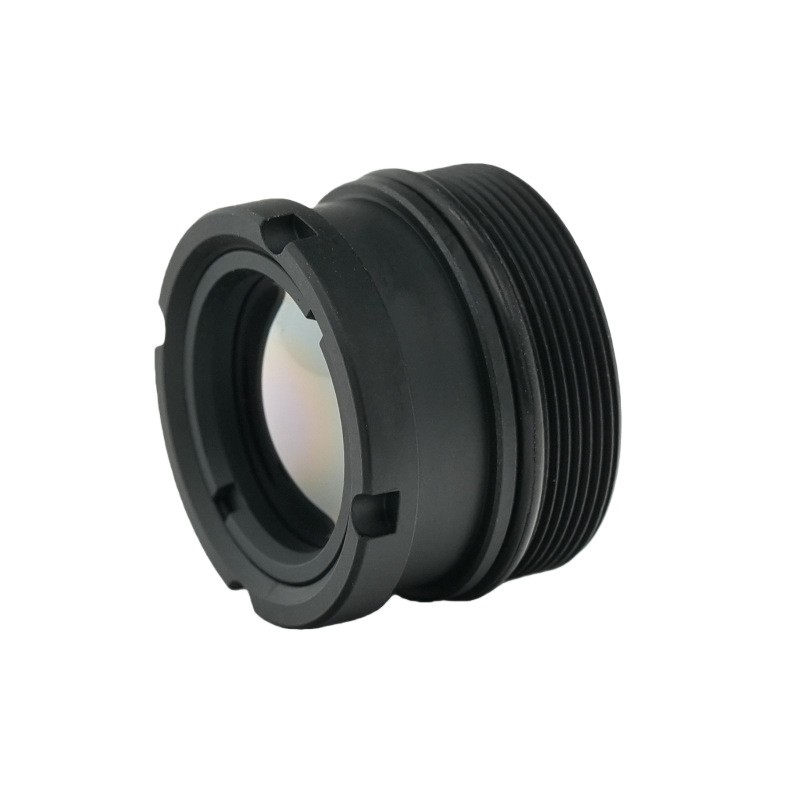

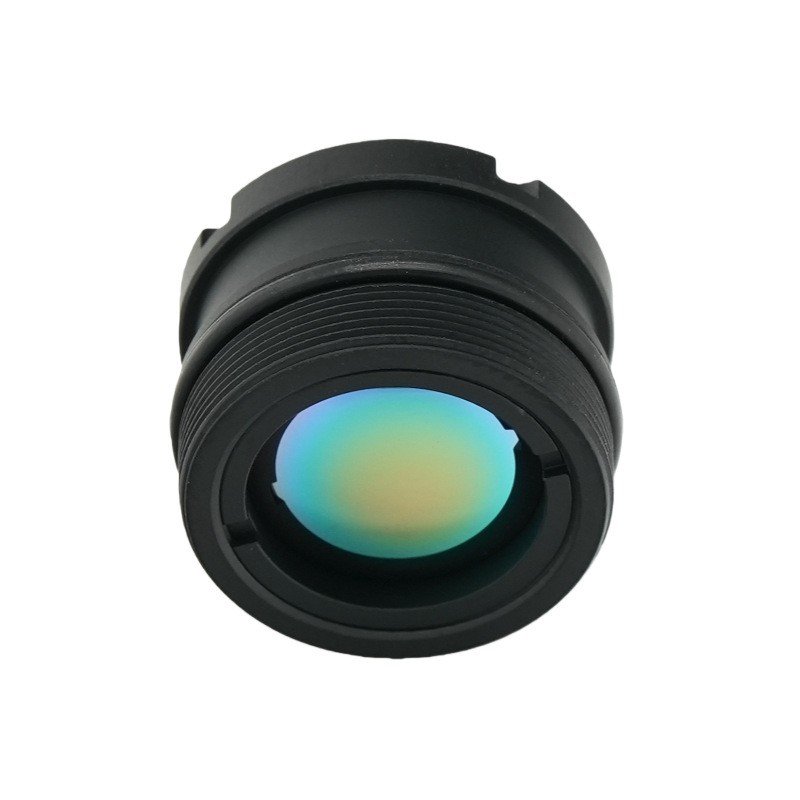

Obiektyw termowizyjny o ogniskowej 9,1 mm

Informacje o produkcie

Wyprodukowany przez firmę BOSHI Optical Technology, ten wysokiej klasy długofalowy obiektyw na podczerwień zapewnia wyjątkową wydajność obrazowania jako wysokiej klasy niechłodzony obiektyw termowizyjny. Tenobiektyw termowizyjnyma ogniskową 9,1 mm w połączeniu z bardzo dużą przysłoną F1.0 i dobrze współpracuje z detektorem 640×512 o rozstawie pikseli 12 μm. Wyposażony w powłokę HD i stopień ochrony przedniego elementu optycznego IP67, osiąga wysoką transmitancję w zakresie fal roboczych 8–12 μm. Kompaktowy montaż M17×0,5 obsługuje zakres ogniskowania od 3 metrów do nieskończoności. Utrzymuje stabilną moc wyjściową optyczną w zakresie temperatur od -40 ℃ do + 80 ℃ i zapewnia wysokie względne oświetlenie przy kontrolowanych zniekształceniach. Nadaje się do stosowania w terenie w każdych warunkach pogodowych i służy jako idealny rdzeń optyczny dla kompaktowych przenośnych kamer termowizyjnych do zastosowań w monitoringu przemysłowym, a także w scenariuszach inspekcji bezpieczeństwa.

Szczegółowy opis produktu

Parametr

1. Parametry optyczne. Ten długofalowy obiektyw na podczerwień ma ogniskową 9,1 mm i liczbę F F1,0. Jego robocza długość fali mieści się w standardowym paśmie długofalowym podczerwieni 8–12 μm. Przekątne pole widzenia sięga 62,4 stopnia, poziome pole widzenia sięga 48,1 stopnia, a pionowe pole widzenia sięga 38,5 stopnia. Taka konfiguracja pola widzenia zapewnia temu obiektywowi termowizyjnemu potężne możliwości obserwacji szerokiego obszaru. Konstrukcja z dużą aperturą pomaga zebrać wystarczającą ilość promieniowania podczerwonego w złożonych warunkach otoczenia.

2. Parametry dopasowania detektora. Technologia optyczna BOSHI optymalizuje tę niechłodzoną soczewkę termiczną pod kątem detektora 640 × 512 z pikselami o odstępie 12 μm. Struktura optyczna odpowiada głównym nurtom kompaktowych modułów czujników termicznych dostępnych na rynku. Ślad optyczny dopasowuje się do powierzchni docelowej detektora, aby w pełni wykorzystać wydajność rozdzielczości detektora i uniknąć winietowania obrazu lub strat rozdzielczości spowodowanych niedopasowaniem.

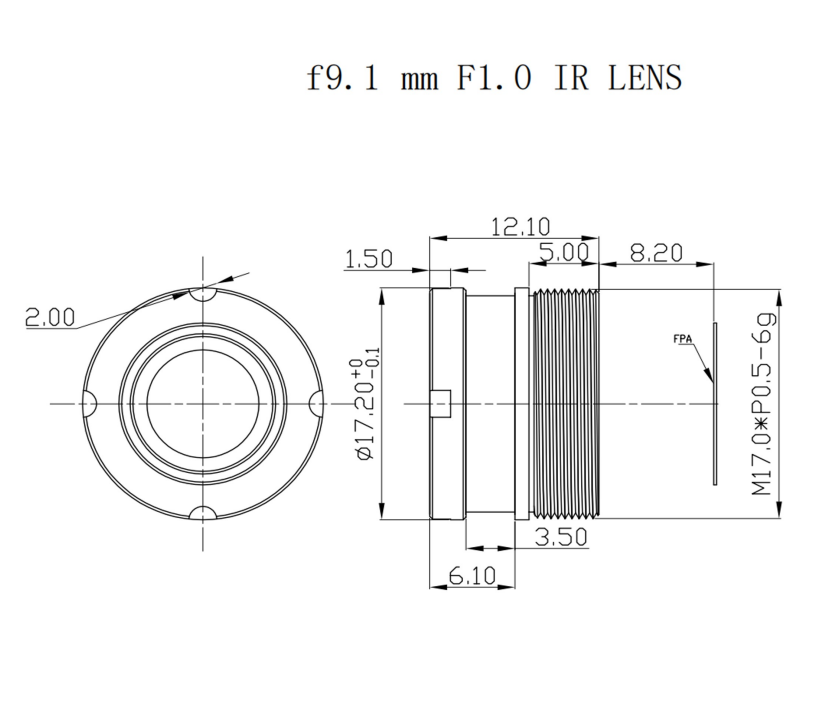

3. Parametry mechaniczne i środowiskowe. W produkcie zastosowano gwintowany uchwyt M17×0,5, zapewniający wygodny montaż mechaniczny. Zasięg ostrości obejmuje od 3 metrów do nieskończoności i spełnia wymagania wykrywania zarówno celów bliskiego, jak i dalekiego zasięgu. Zakres temperatur pracy wynosi od –40℃ do +80℃, aby dostosować się do różnorodnych, ekstremalnych warunków klimatycznych. Przedni element optyczny osiąga stopień ochrony IP67, aby wytrzymać wnikanie kurzu i wody z otoczenia zewnętrznego.

4. Wskaźniki jakości optycznej. Transmisja optyczna tegoobiektyw termowizyjnyosiąga nie mniej niż 90 proc. Oświetlenie względne utrzymuje się na poziomie powyżej 84 procent, a wartość zniekształcenia utrzymuje się poniżej ujemnych 10 procent. Odsłonięte powierzchnie optyczne są pokryte powłoką HD. Wysoka przepuszczalność zmniejsza utratę sygnału podczerwieni. Dobre oświetlenie względne gwarantuje równomierny rozkład jasności obrazu pełnoklatkowego. Kontrolowane zniekształcenie eliminuje deformację obrazu w szerokokątnym polu widzenia.

Zalety wydajności

1. Zaleta bardzo dużej przysłony F1.0. Duża apertura F1.0 tego długofalowego obiektywu na podczerwień gromadzi więcej energii promieniowania podczerwonego. W środowiskach pracy o niskiej temperaturze i niskim natężeniu promieniowania czułość obrazowania ulega znacznej poprawie, a efektywna odległość wykrywania jeszcze bardziej się zwiększa. Technologia optyczna BOSHI przeprowadza wielokrotną symulację optyczną struktury apertury, aby zrównoważyć zdolność pochłaniania światła i skuteczność kontroli aberracji.

2. Wysoka przepuszczalność i zaleta powłoki HD. Powłoka HD nałożona na odsłonięte powierzchnie zapewnia ponad 90% przepuszczalności optycznej dla tej niechłodzonej soczewki termicznej. Warstwa powłoki skutecznie ogranicza efekt odbicia powierzchniowego. Zwiększa się kontrast obrazu i zmniejszają się zakłócenia obrazu widmowego. Mniej energii podczerwieni jest tracone podczas procesu transmisji, a prawidłowy sygnał podczerwieni docierający do detektora wzrasta.

3. Doskonała zaleta oświetlenia krawędzi. Oświetlenie względne wyższe niż 84 procent zapewnia jasność nawet w całym kadrze obrazu. Wiele szerokokątnych obiektywów termowizyjnych charakteryzuje się wyraźnym zjawiskiem ciemnych narożników na krawędziach kadru. Ten obiektyw termowizyjny eliminuje tę wadę poprzez optymalizację układu optycznego i gwarantuje wyraźne szczegóły w marginalnym obszarze obserwacji.

4. Wodoodporna zaleta konstrukcyjna IP67 z przodu. Przedni element optyczny osiąga standard ochrony IP67. Kurz i rozpryski wody nie mogą mieć wpływu na wewnętrzne elementy optyczne. Użytkownicy mogą używać tego obiektywu do użytku na zewnątrz w każdych warunkach pogodowych bez konieczności konfigurowania dodatkowych obudów ochronnych. Konstrukcja konstrukcyjna obniża koszty integracji systemu dla terminalowych kamer termowizyjnych.

5. Szeroka zaleta w zakresie dostosowywania temperatury. Ten długofalowy obiektyw na podczerwień utrzymuje stabilną wydajność obrazowania w zakresie od -40 ℃ do +80 ℃. W produkcie zastosowano skuteczny mechanizm eliminacji termicznego rozogniskowania. Gdy temperatura otoczenia zmienia się drastycznie, stopień rozogniskowania termicznego pozostaje na niskim poziomie. W przypadku urządzeń wyposażonych w tę niechłodzoną soczewkę termiczną nie jest już wymagana częsta ręczna operacja ponownego ustawiania ostrości.

6. Kompaktowy interfejs mocowania M17 × 0,5. Gwintowany uchwyt M17×0,5 zapewnia niewielką przestrzeń montażową. Zapewnia dużą wygodę w zakresie integracji pracy miniaturowych kamer termowizyjnych, sprzętu do przenoszenia dronów i przenośnych urządzeń termowizyjnych. Objętość i wagę produktu końcowego można dobrze kontrolować, zachowując jednocześnie parametry optyczne.

Pole aplikacji

1. Scenariusze bezpieczeństwa i nadzoru obwodowego. Ten obiektyw termowizyjny nadaje się do prac związanych z obroną granic na zewnątrz, monitorowaniem obwodu fabryki i zadaniami wczesnego ostrzegania na miejscu bez nadzoru. Może wykrywać cele intruzów w warunkach całkowitej ciemności.BOSHI OptycznyTechnologia gromadzi bogate doświadczenie projektowe w zakresie opracowywania soczewek zorientowanych na bezpieczeństwo. Ten długofalowy obiektyw na podczerwień pełni rolę podstawowego elementu optycznego w wielu obwodowych kamerach termowizyjnych wczesnego ostrzegania.

2. Scenariusze przemysłowego utrzymania predykcyjnego. Wyposażone w tę niechłodzoną soczewkę termowizyjną, kamery termowizyjne wykonują prace związane z inspekcją termiczną sprzętu elektrycznego, monitorowaniem temperatury rurociągu i diagnostyką uszkodzeń mechanicznych związanych z przegrzaniem. Personel może z wyprzedzeniem wykryć ukryte ryzyko związane ze sprzętem na podstawie danych dotyczących rozkładu temperatury zarejestrowanych przez ten obiektyw termowizyjny, co pozwala na realizację konserwacji zapobiegawczej i ograniczenie nieoczekiwanych strat związanych z przestojami.

3. Scenariusze udźwigu bezzałogowego statku powietrznego. Ten długofalowy obiektyw na podczerwień służy do lotniczych badań termowizyjnych, zapobiegania pożarom lasów oraz misji poszukiwawczo-ratowniczych. Kompaktowe mocowanie M17×0,5 pomaga obiektywowi dostosować się do ograniczonej przestrzeni montażowej ładunku drona. Stopień ochrony IP67 umożliwia stabilną pracę w środowisku pracy z anteną zewnętrzną. Funkcja szerokiego pola widzenia umożliwia skanowanie obszaru naziemnego o dużym zasięgu.

4. Scenariusze ręcznego urządzenia termowizyjnego. Ten obiektyw termowizyjny można stosować w przenośnych strażackich kamerach termowizyjnych, sprzęcie ratowniczym i przyrządach do wykrywania strat energii w budynkach. Urządzenia przenośne stawiają rygorystyczne wymagania dotyczące objętości i wagi komponentów. Niechłodzony obiektyw termowizyjny o kompaktowej budowie pasuje do koncepcji produktu przenośnego i zapewnia operatorom terenowym niezawodne obrazowanie termowizyjne.

5. Scenariusze termowizji montowanej na pojeździe. Ten długofalowy obiektyw na podczerwień obsługuje funkcję noktowizora samochodowego i pomocnicze obrazowanie podczas jazdy terenowej. Zapewnia prawidłowy obraz w warunkach jazdy w całkowitej ciemności i pomaga kierowcom identyfikować przeszkody na drodze i potencjalne zagrożenia podczas jazdy nocą. Klasa IP67 radzi sobie ze złożonymi warunkami atmosferycznymi podczas jazdy pojazdu.

6. Scenariusze obserwacji dzikiej przyrody i monitoringu środowiska. Ten obiektyw termowizyjny umożliwia monitorowanie populacji zwierząt, wczesne ostrzeganie przed pożarami oraz prowadzenie badań ekologicznych na świeżym powietrzu. Przechwytuje sygnał promieniowania cieplnego dzikich zwierząt bez dodatkowego źródła światła. Obiektyw działa stabilnie w otwartym, dzikim środowisku, zapewniając ochronę IP67 i szerokie możliwości dostosowania temperatury.
