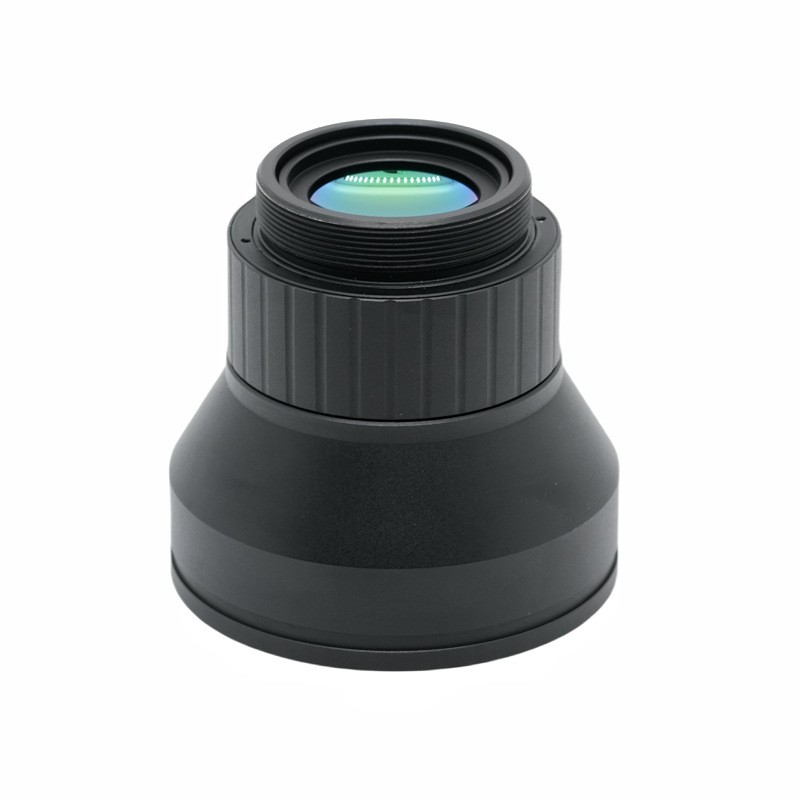

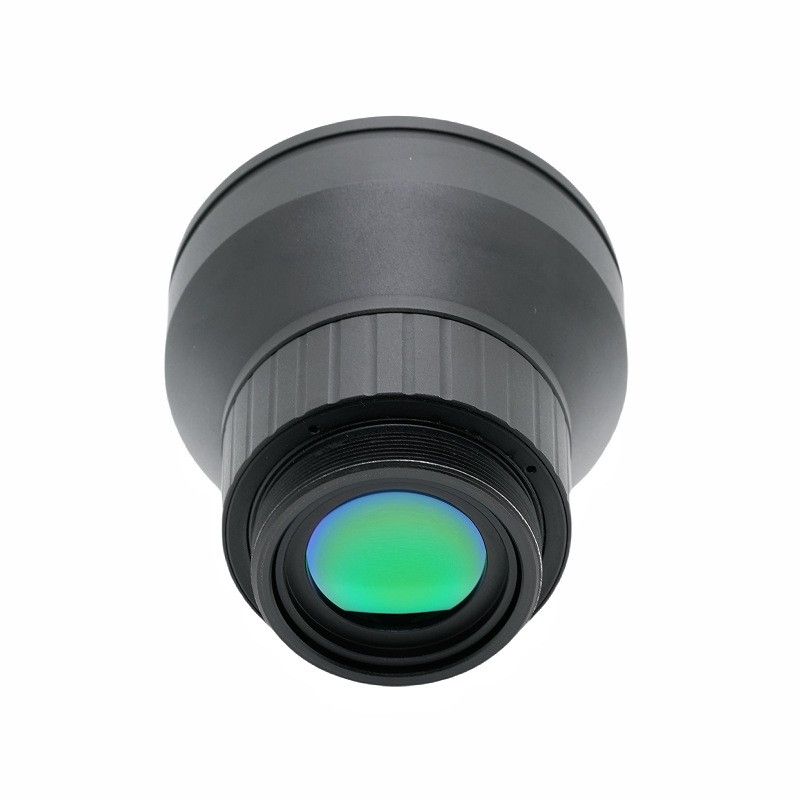

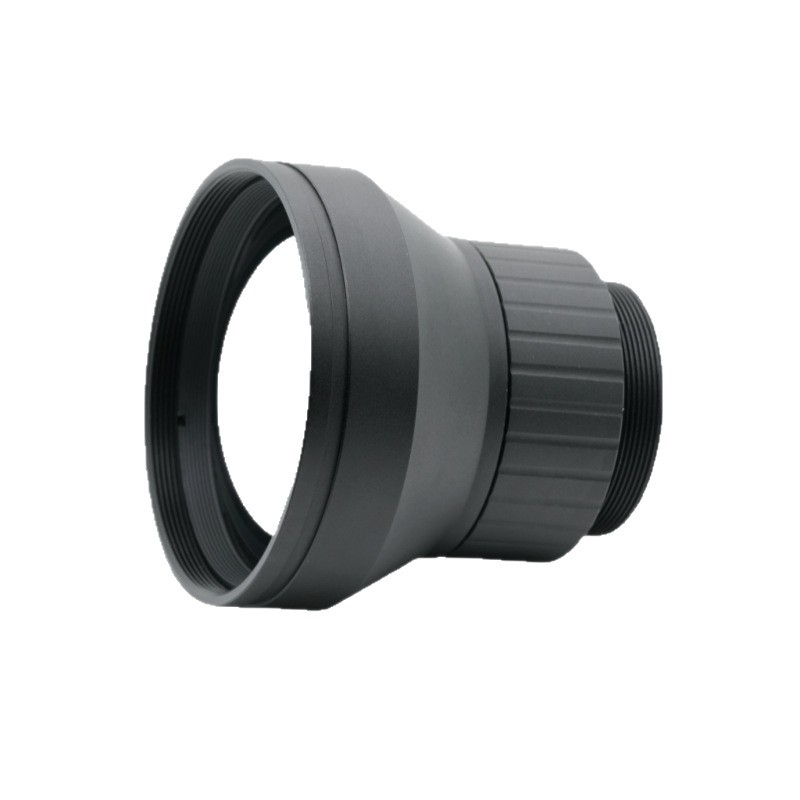

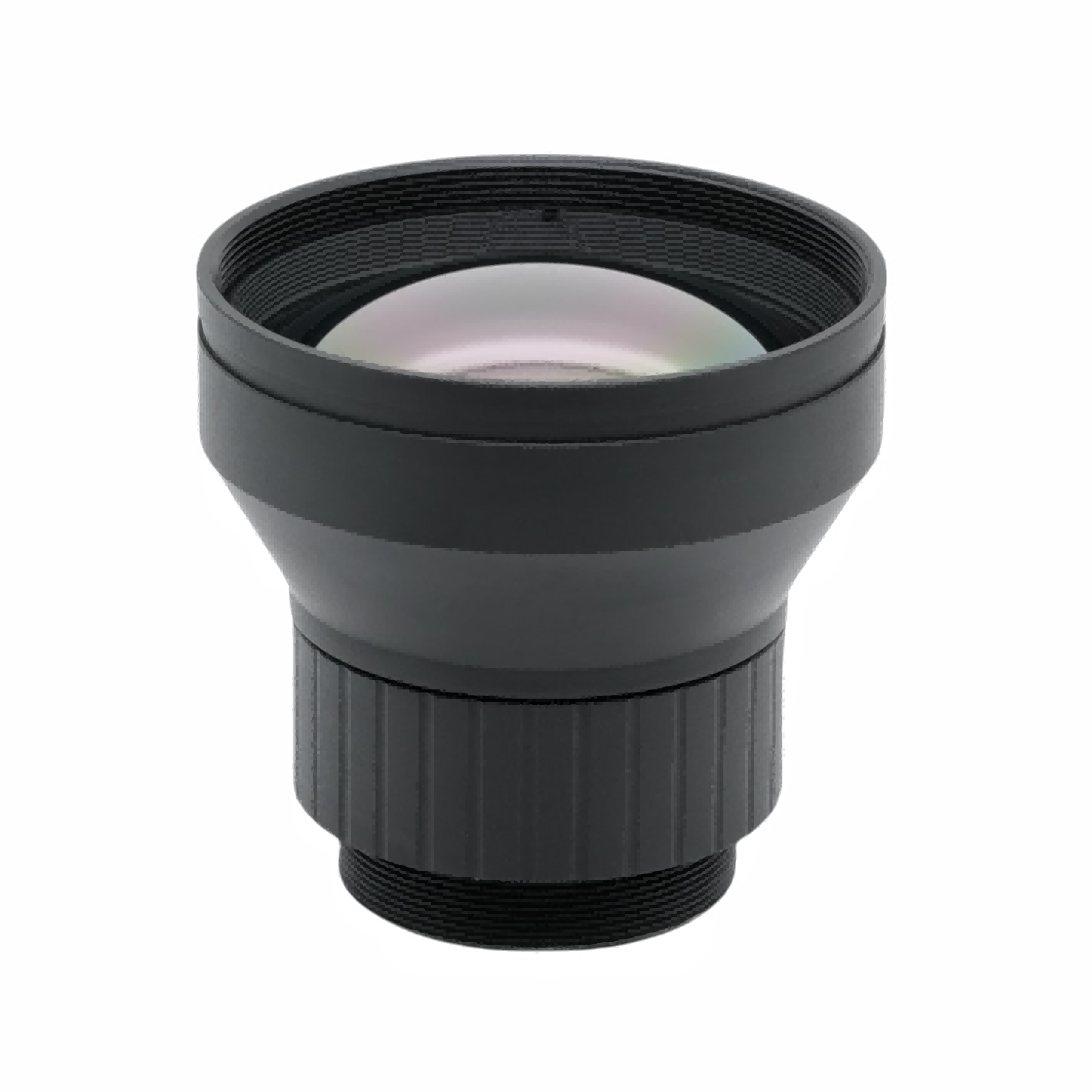

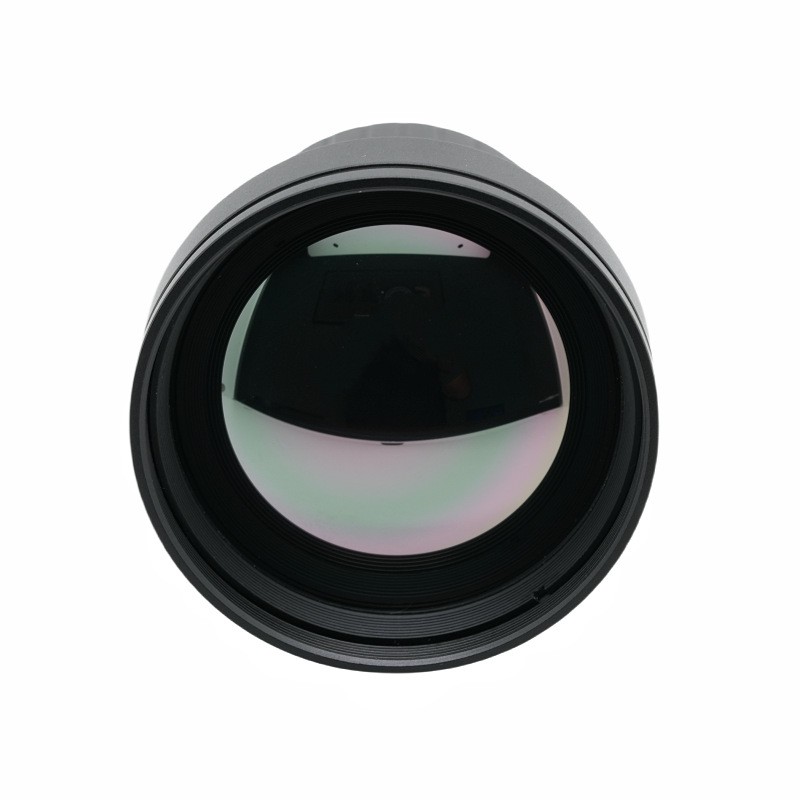

Obiektyw termowizyjny o ogniskowej 50 mm

Krótki opis produktu

Ten wysokowydajny obiektyw termowizyjny został opracowany i wyprodukowany przez firmę BOSHI Optical Technology i dostosowany do niechłodzonych urządzeń termowizyjnych na podczerwień o długich falach. Dzięki ogniskowej 50 mm i jasnej dużej przysłonie F1.0 ten obiektyw termowizyjny charakteryzuje się doskonałą zdolnością zbierania światła, co pozwala poradzić sobie w przypadku detekcji termicznej przy słabym oświetleniu. Produkt współpracuje z detektorami podczerwieni 640×512,12µm i pracuje w klasycznym paśmie widma podczerwieni długofalowej 8‑12µm.

Przedni element optyczny osiąga stopień wodoodporności IP67. Produkt może stabilnie pracować w zakresie temperatur od minus 40 stopni Celsjusza do plus 80 stopni Celsjusza. Obsługuje regulację ostrości w zakresie od dwóch metrów do nieskończoności. Transmitancja utrzymuje się na poziomie powyżej 90 procent, podczas gdy względne oświetlenie osiąga nie mniej niż 94 procent, co pozwala uzyskać równomierne i wyraźne obrazy termowizyjne. Ten obiektyw na podczerwień pasuje do scenariuszy obejmujących monitorowanie zewnętrzne, ochronę obwodową i obserwację termiczną. Zapewnia stałą i godną zaufania wydajność optyczną dla różnorodnych systemów obrazowania w podczerwieni pracujących w trudnych warunkach pracy.

Szczegółowy opis produktu

Parametr

1. Specyfikacje optyczne

Wyposażony w ogniskową 50 mm i dużą przysłonę F1.0, ten długofalowy obiektyw na podczerwień działa w paśmie widmowym 8–12 μm. Jest zoptymalizowany do parowania z detektorem 640×512 z rozmiarem piksela 12μm. Jego ukośne pole widzenia wynosi 11,27 stopnia, poziome pole widzenia to 8,8 stopnia, a pionowe pole widzenia to 7,0 stopnia. Takie ustawienie pola widzenia zapewnia odpowiedni zasięg i spełnia wymagania użytkowe obserwacji termowizyjnej na duże odległości. Technologia optyczna BOSHI przeprowadza symulację optyczną i wielokrotną weryfikację tego obiektywu termowizyjnego, aby zrównoważyć rozmiar apertury, odległość wykrywania i zasięg obrazowania.

2. Specyfikacje mechaniczne i środowiskowe

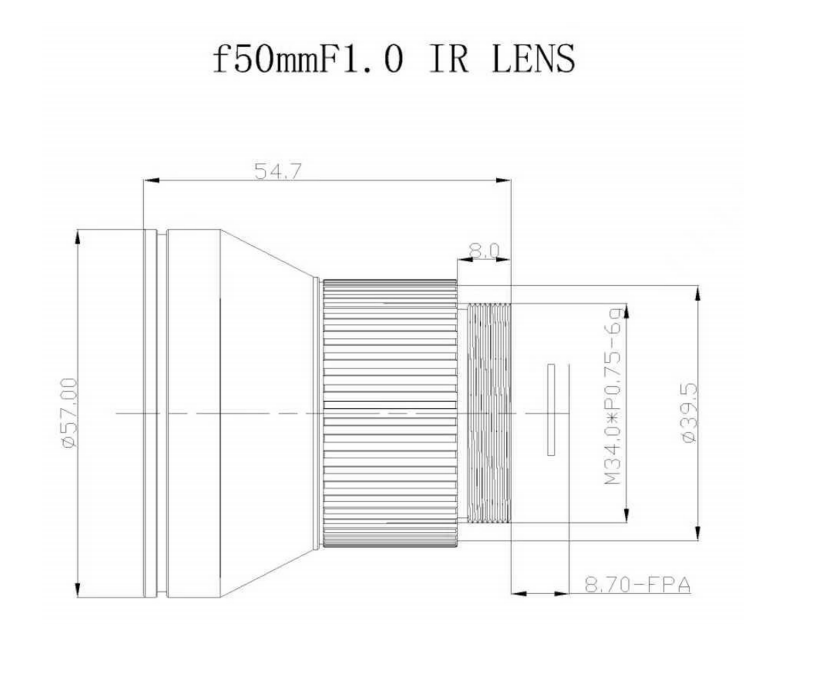

Obiektyw wykorzystuje konstrukcję montażową M34×0,75, aby zapewnić wygodną instalację i dokowanie dla różnych hostów sprzętu. Zakres regulacji ostrości wynosi od dwóch metrów do nieskończoności. Element przedni zyskuje stopień ochrony IP67. Dopuszczalna temperatura robocza waha się od minus 40 stopni Celsjusza do plus 80 stopni Celsjusza, aby dostosować się do środowisk terenowych o wysokiej i niskiej temperaturze. Odsłonięte powierzchnie optyczne są pokryte powłoką przeciwodblaskową AR, aby zmniejszyć utratę odbicia energii podczerwieni. Firma BOSHI Optical Technology przeprowadza testy wzmocnienia konstrukcji mechanicznej i bezpieczeństwa środowiskowego tej niechłodzonej soczewki na podczerwień.

3. Specyfikacje jakości obrazu

Wskaźnik przepuszczalności nie jest niższy niż 90 procent. Oświetlenie względne utrzymuje się na poziomie nie mniejszym niż 94 proc. Wartość zniekształceń kontrolowana jest w granicach minus 1,0 procent. Technologia optyczna BOSHI ustanawia rygorystyczne standardy kontroli produkcji dla tego obiektywu 8–12 μm. Każdy gotowy obiektyw termowizyjny przechodzi wieloelementowe testy optyczne, aby zagwarantować stabilną i stałą jakość obrazu wyjściowego w masowym dostarczaniu.

Zalety wydajności

1. Znakomita wydajność zbierania światła

Konstrukcja tego obiektywu termowizyjnego o dużej aperturze F1.0 znacznie zwiększa ilość pobieranych fotonów w podczerwieni. Gdy sygnał promieniowania cieplnego w środowisku pracy jest słaby, można skutecznie poprawić stosunek sygnału do szumu obrazu termowizyjnego. Do detektora 640×512 dociera ważniejszy sygnał podczerwieni, dzięki czemu można wyraźniej rozróżnić kontur celu i cechę temperatury. Technologia optyczna BOSHI optymalizuje układ wewnętrznej grupy soczewek, aby w pełni wykorzystać wydajność dużej przysłony bez poświęcania innych wskaźników optycznych.

2. Dobra jednolitość obrazowania

Powłoka antyrefleksyjna AR zapewnia transmitancję wyższą niż 90 procent i maksymalizuje stopień wykorzystania energii podczerwieni. Oświetlenie względne powyżej 94 procent ogranicza zjawisko zaciemniania rogów obrazu. Cały obraz powstający na powierzchni detektora zachowuje równomierną jasność. Podczas obserwacji celów użytkownicy nie napotkają obszarów częściowo zaciemnionych. Ta soczewka na podczerwień o długich falach zapewnia jednolity efekt obrazowania zarówno podczas kontroli z bliskiej odległości, jak i monitorowania na duże odległości.

3. Wysoka niezawodność w trudnych warunkach

Dzięki poziomowi ochrony przedniego elementu IP67 kurz i woda mogą być chronione przed kluczowymi częściami optycznymi. Szeroki zakres temperatur roboczych umożliwia normalną pracę niechłodzonego obiektywu na podczerwień w upalne lato i mroźną zimę. Produkt umożliwia całodobową, ciągłą pracę na świeżym powietrzu. Technologia optyczna BOSHI przeprowadza weryfikację pyłoszczelności, wodoodporności i wpływu temperatury, dzięki czemu obiektyw może zachować stabilne działanie w trudnych warunkach pogodowych na zewnątrz.

4. Możliwości optyczne o niskim poziomie zniekształceń

Zniekształcenia są kontrolowane w zakresie minus 1,0 procent. Deformacja geometryczna obrazu obrazowego utrzymuje się na niskim poziomie. Gdy operatorzy wdrożą pomiar wielkości i obserwację położenia obiektów termicznych, można zmniejszyć odchylenie pomiaru spowodowane zniekształceniem obiektywu. Ta funkcja to umożliwiaObiektyw termowizyjny 50 mmnadaje się do scenariuszy wymagających bardzo precyzyjnej analizy celu.

5. Szerokie możliwości regulacji ostrości

Odstęp ostrości od dwóch metrów do nieskończoności osiąga się za pomocą mechanicznego mechanizmu ustawiania ostrości. Ten sam obiektyw z mocowaniem M34 może zapewnić wyraźne obrazowanie obiektów sprawdzanych z bliskiej odległości, a także celów monitorowanych z dużej odległości. Integratorzy systemów nie muszą wymieniać sprzętu obiektywu podczas zmiany odległości obserwacji, co poprawia elastyczność zastosowań sprzętu.

Pola aplikacji

1. Bezpieczeństwo obwodowe i ochrona granic

Ten obiektyw termowizyjny jest w dużych ilościach wbudowany w zewnętrzne kamery termowizyjne. Wykorzystując funkcję wykrywania w każdych warunkach pogodowych, umożliwia identyfikację włamań i wczesne ostrzeganie na obwodzie w dzień i w nocy. W całkowitej ciemności, mglistej pogodzie lub przy słabym oświetleniu detektor 640×512 w połączeniu z soczewką na podczerwień o długich falach może wychwytywać sygnał cieplny intruzów. BOSHI Optical Technology dostarcza ten element optyczny wielu producentom sprzętu zabezpieczającego do budowy systemów obrony obwodowej.

2. Przemysłowa inspekcja termiczna

Niechłodzona soczewka na podczerwień służy do monitorowania temperatury urządzeń przemysłowych. Może wychwytywać nieprawidłowe punkty grzewcze, aby przeprowadzić diagnostykę usterek związanych z przegrzaniem. Typowe scenariusze użycia obejmują kontrolę stanu wyposażenia fabryki, monitorowanie wyposażenia elektrowni i kontrolę wycieków ciepła z rurociągów. Wysoka przepuszczalność zapewniana przez powłokę AR zapewnia dokładne odtworzenie informacji o temperaturze obiektu i pomaga personelowi z wyprzedzeniem wykryć ukryte zagrożenia związane ze sprzętem.

3. Obserwacja na świeżym powietrzu i akcja ratownicza

Soczewka 8‑12μm montowana jest w urządzeniach obserwacyjnych w podczerwieni. Podejmuje się wczesnego ostrzegania o zagrożeniu pożarowym lasów oraz terenowych misji poszukiwawczo-ratowniczych. W nocy lub w gęstej mgle, gdzie światło widzialne nie działa, ogniskowa 50 mm zapewnia odpowiednią zdolność obserwacji na duże odległości w celu zlokalizowania źródeł ciepła, takich jak punkty pożaru i uwięziony personel. Stopień ochrony IP67 sprawia, że ​​obiektyw dostosowuje się do złożonego klimatu na świeżym powietrzu w miejscach akcji ratowniczych.

4. System podczerwieni montowany w pojeździe

Ten obiektyw termowizyjny F1.0 pasuje do modułów termowizyjnych w pojazdach. Platformy pojazdów często narażone są na drgania i gwałtowne zmiany temperatury. Struktura mechaniczna i parametry środowiskowe zweryfikowane przez technologię optyczną BOSHI sprawiają, że obiektyw emituje stały efekt optyczny w podczerwieni w skomplikowanych warunkach drogowych i pogodowych. Pomaga systemom pojazdu w dostrzeganiu otaczających celów termicznych.

5. Zespół niechłodzonej kamery na podczerwień

BOSHI OptycznyTechnologia dostarcza ten obiektyw termowizyjny z mocowaniem M34 jako podstawowy element optyczny dla producentów kamer termowizyjnych OEM i ODM. Partnerzy mogą dokończyć montaż produktu fotograficznego, łącząc ten obiektyw z detektorem 640×512 i modułami obwodów. Produkt umożliwia dostosowanie dopasowania zgodnie z wymaganiami systemowymi i spełnia wymagania producentów kamer na podczerwień w zakresie masowej produkcji.
