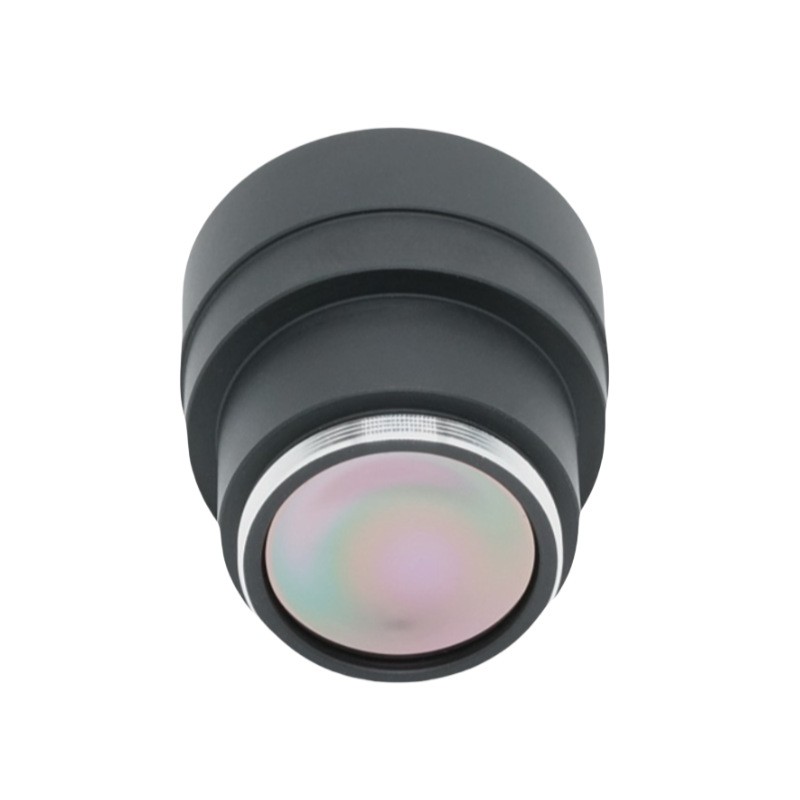

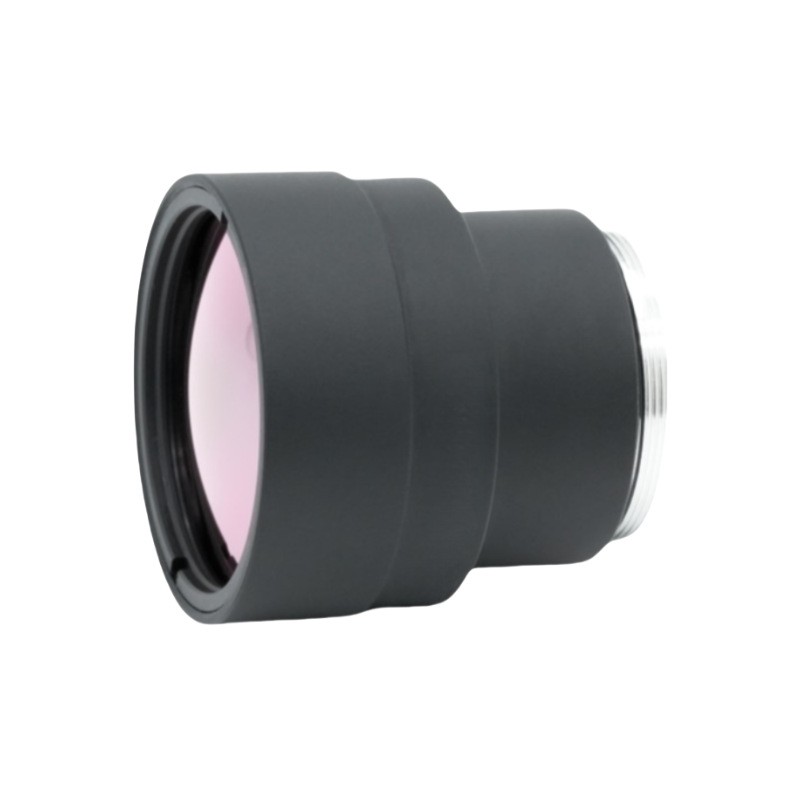

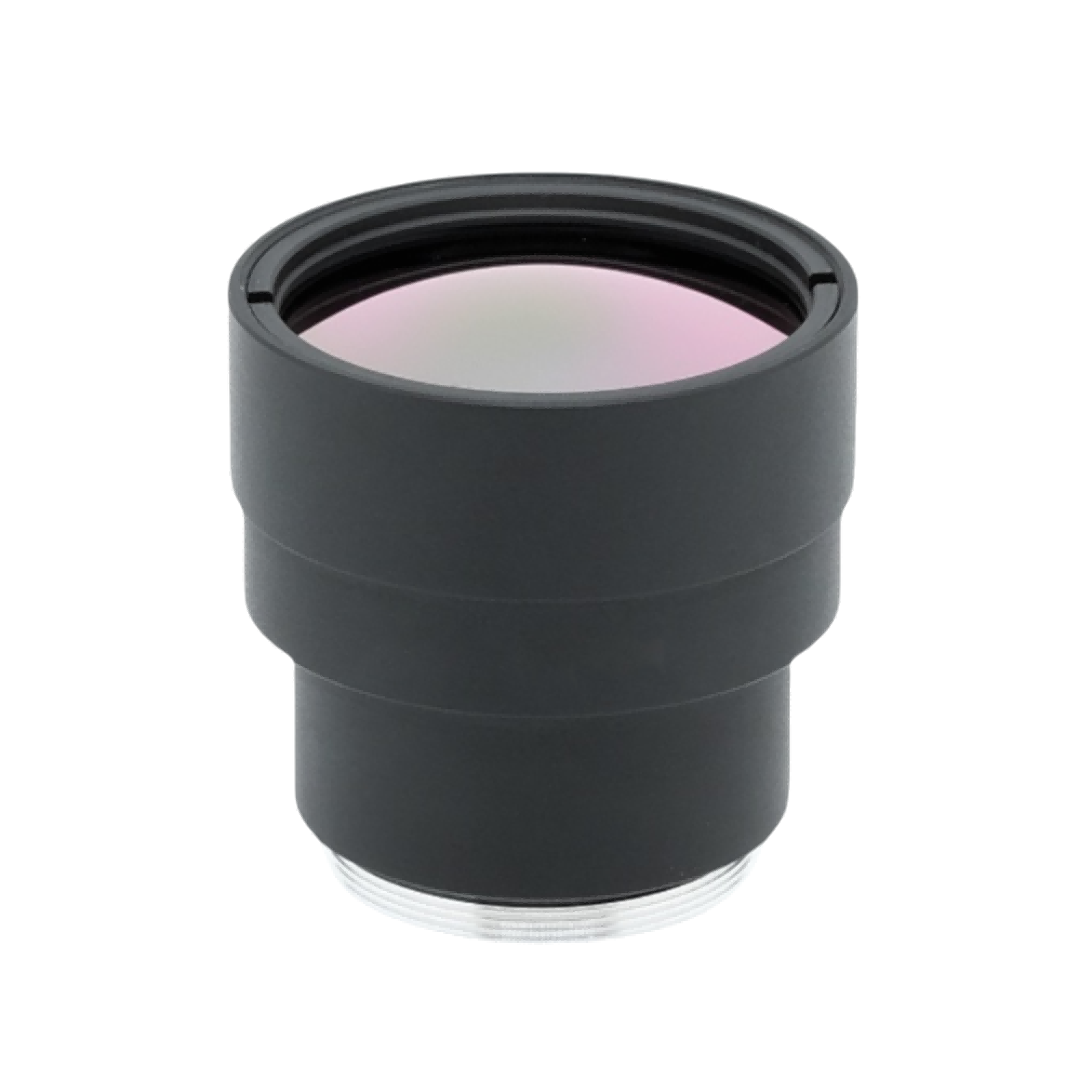

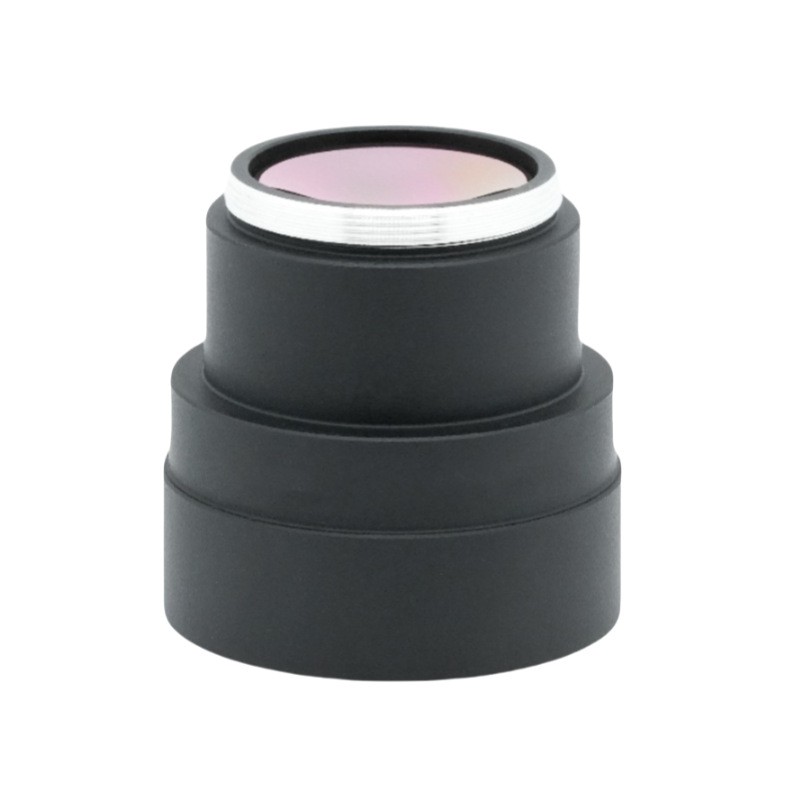

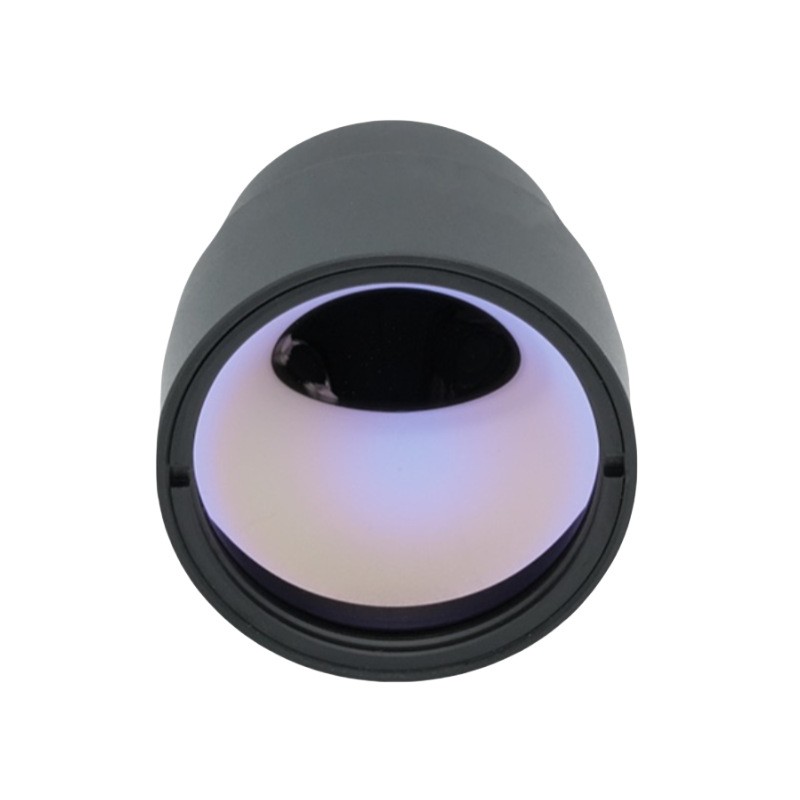

Obiektyw termowizyjny o ogniskowej 25 mm

Informacje o produkcie

Ten obiektyw na podczerwień o długiej fali F1.0 25 mm został niezależnie zbadany i wyprodukowany przez firmęBOSHI OptycznyTechnologia. Jako wysokowydajna soczewka termowizyjna działająca w paśmie długości fal 8–12 μm, ta soczewka na podczerwień o długich falach jest zoptymalizowana pod kątem detektorów termicznych z soczewką 640 × 512 i 12 μm. Soczewka na podczerwień, charakteryzująca się strukturą dużej apertury F1.0, zapewnia doskonałą wydajność zbierania światła, aby poradzić sobie w scenariuszach pracy przy słabej widoczności i monitorowaniu w niskiej temperaturze. Konstrukcja montażowa obiektywu M22×0,5 umożliwia prostą instalację na dopasowanym sprzęcie kamery termowizyjnej. Element przedniej soczewki osiąga stopień ochrony IP67, zapewniając stabilną pracę na zewnątrz. Ten obiektyw termowizyjny o średnicy 25 mm zapewnia ponad 86 procent przepuszczalności i ponad 97 procent względnego oświetlenia, a jednocześnie utrzymuje zniekształcenia na poziomie poniżej 2 procent. Zakres regulacji ostrości wynosi od 2 metrów do nieskończoności, a stabilną pracę można osiągnąć w temperaturze od -40 ℃ do +80 ℃. Technologia optyczna BOSHI zapewnia precyzyjną kalibrację każdego gotowego produktu, aby zapewnić stabilną moc wyjściową obrazu dla urządzeń termowizyjnych do nadzoru przemysłowego i bezpieczeństwa.

Szczegółowy opis produktu

1. Parametr

Parametry optyczne tego produktu obejmują profesjonalne strojenie wykonane przez technologię optyczną BOSHI. Ogniskowa sięga 25 mm, a liczba F ustawia się na F1,0. Robocza długość fali mieści się w zakresie długofalowego pasma podczerwieni o długości 8–12 μm, które należy do standardowych produktów z soczewkami na podczerwień o długich falach. Ta soczewka podczerwieni zapewnia doskonałą kompatybilność z detektorami termicznymi z soczewką 640 × 512, 12 μm i dostosowuje się do głównych niechłodzonych modułów czujników podczerwieni. Przekątne pole widzenia sięga 22,5 stopnia, poziome pole widzenia sięga 17,7 stopnia, a pionowe pole widzenia sięga 14,1 stopnia. Taka konfiguracja parametrów zapewnia wyjątkową zdolność obserwacji w przypadku zadań monitorowania na średnich dystansach.

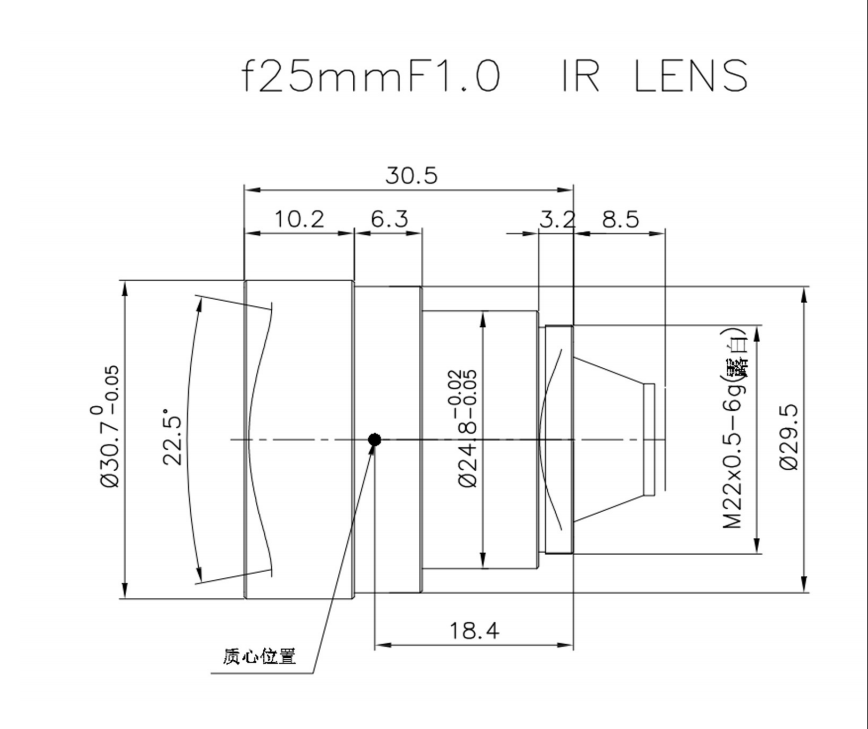

Parametry mechaniczne i środowiskowe pochodzą ze znormalizowanego projektu technologii optycznej BOSHI. Interfejs mocowania obiektywu M22×0,5 ułatwia producentom sprzętu dokończenie montażu produktu i integrację sprzętu. Zakres regulacji ostrości rozciąga się od 2 metrów do nieskończoności, co może zaspokoić potrzeby inspekcji na krótkim dystansie, a także wymagania monitorowania na duże odległości. Zakres temperatury roboczej obejmuje -40 ℃ do +80 ℃, więcSoczewka termowizyjnamoże utrzymać stabilną wydajność pracy w ekstremalnych warunkach klimatycznych. Przedni obiektyw osiąga stopień ochrony IP67, co pozwala na obsługę skomplikowanych zastosowań na zewnątrz.

Parametry jakości obrazu opierają się na zaawansowanym procesie powłoki przeciwodblaskowej. Odsłonięte powierzchnie optyczne są poddawane obróbce powłoką AR. Rzeczywista przepuszczalność pozostaje wyższa niż 86 procent. Oświetlenie względne utrzymuje się na poziomie powyżej 97 procent. Wartość zniekształceń kontrolowana jest poniżej 2 procent. Każdy indeks tego obiektywu kamery termowizyjnej podlega ścisłej kontroli przed dostawą produktu.

2. Zalety wydajności

Duża apertura F1.0: Technologia optyczna BOSHI wykorzystuje konstrukcję o bardzo dużej aperturze w tym obiektywie na podczerwień 25 mm. Ta cecha strukturalna oczywiście poprawia skuteczność odbioru sygnałów fotonów w podczerwieni. Podczas pracy w środowiskach o słabym promieniowaniu cieplnym soczewka termowizyjna może generować znacznie wyraźniejszy obraz termowizyjny w porównaniu z produktami o mniejszej wartości apertury.

Doskonała równomierność optyczna: wskaźnik względnego oświetlenia powyżej 97 procent skutecznie ogranicza zjawisko ciemnych narożników w obszarze krawędzi obrazu. Wskaźnik zniekształceń poniżej 2 procent gwarantuje autentyczność geometryczną obrazu termowizyjnego. Ta funkcja wydajności zapewnia niezawodne wsparcie techniczne dla scenariuszy zastosowań systemów cieplnych zorientowanych na pomiary.

Solidna zdolność adaptacji do środowiska: stopień ochrony przedniej soczewki IP67 zapewnia ochronę przed kurzem i krótkotrwałą wodoodporność do zastosowań zewnętrznych. Zoptymalizowana struktura optyczna firmy BOSHI Optical Technology skutecznie ogranicza zjawisko przesunięcia ostrości spowodowane drastycznymi wahaniami temperatury. Soczewka na podczerwień o długich falach może utrzymać spójny efekt obrazowania w warunkach gwałtownych zmian temperatury.

Powłoka AR o wysokiej przepuszczalności: Warstwa powłoki obiektywu kamery termowizyjnej 25 mm F1.0 zmniejsza utratę odbicia powierzchniowego światła podczerwonego. Promuje efektywność wykorzystania energii podczerwieni i podnosi stosunek sygnału do szumu całego systemu kamery termowizyjnej. Struktura optyczna dopasowana do obiektywu 12 μm pozwala w pełni wykorzystać potencjał czujnika.

Dojrzały, ustandaryzowany interfejs: tryb mocowania obiektywu M22×0,5 umożliwia wygodną wymianę produktu. Dzięki temu ustandaryzowanemu interfejsowi współpracujący partnerzy sprzętowi firmy BOSHI Optical Technology mogą skutecznie wykonywać prace montażowe na dużą skalę.

3. Pola aplikacji

Nadzór bezpieczeństwa na zewnątrz: ToSoczewka termowizyjnawspiera prace monitorujące tereny obrony granicy. Może także podejmować się zadań monitorowania termicznego obwodu obszarów fabrycznych i stref kampusu. Soczewka podczerwieni 25 mm umożliwia wykrywanie intruzów w dzień i w nocy bez dodatkowego źródła światła widzialnego. Wydajność konstrukcyjna klasy IP67 gwarantuje stabilną, długotrwałą pracę na zewnątrz dla obiektywu na podczerwień o długich falach.

Przemysłowa konserwacja predykcyjna: ten obiektyw kamery termowizyjnej można zamontować na kamerach termowizyjnych. Operatorzy wykorzystują parametry optyczne dopasowane do obiektywu 12 μm, aby wykryć ryzyko awarii związanej z przegrzaniem sprzętu zasilającego, mechanicznych elementów łożyskowych i szaf elektrycznych. Zdolność dopasowywania detektora 640×512 zapewnia bogatą szczegółowość obrazu na potrzeby diagnostyki usterek sprzętu.

Monitorowanie ruchu i transportu: Produkt może być stosowany do wykrywania ruchu drogowego w podczerwieni. Kończy przechwytywanie funkcji ogrzewania pojazdu i funkcję wyzwalania alarmu o nieprawidłowej temperaturze. Pole widzenia tego obiektywu 25 mm na średnią odległość spełnia wymagania monitorowania w czasie rzeczywistym na drogach.

Ładunki systemów bezzałogowych: Kompaktowa charakterystyka obiektywu termowizyjnego F1.0 sprawia, że ​​nadaje się on do sprzętu robotów naziemnych i ładowania małych bezzałogowych statków powietrznych. W przypadku mglistej pogody, w nocy lub w środowisku zadymionym soczewka podczerwieni wspiera realizację zadań poszukiwawczo-ratowniczych.

Zapobieganie pożarom i wczesne ostrzeganie: soczewka podczerwieni o długich falach realizuje misję monitorowania pożarów lasów. Realizuje również funkcję wczesnego ostrzegania o temperaturze wewnętrznej magazynu. Konfiguracja ogniskowej 25 mm pomaga użytkownikom uchwycić w odpowiednim czasie informacje o nieprawidłowym źródle ciepła na średnich dystansach.
