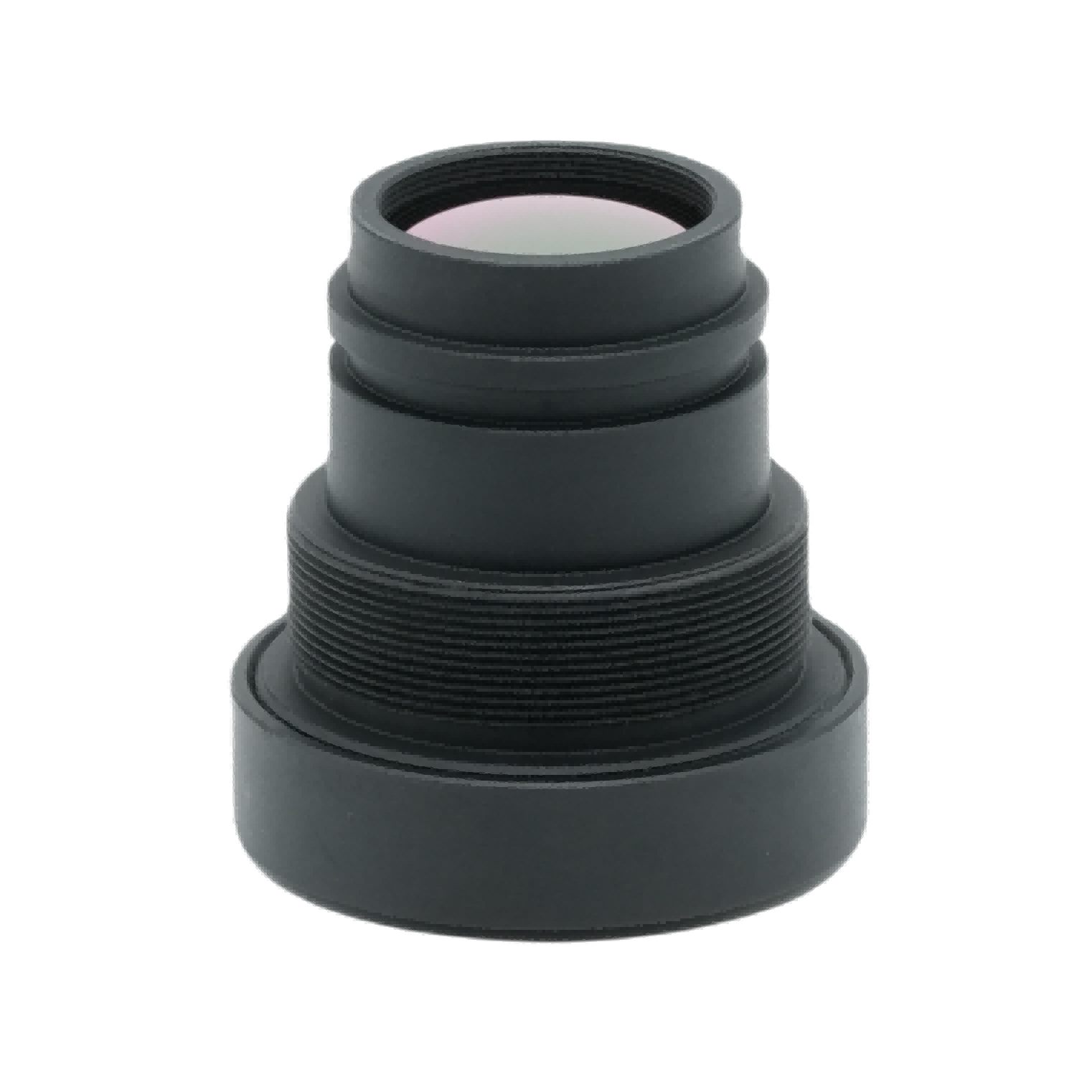

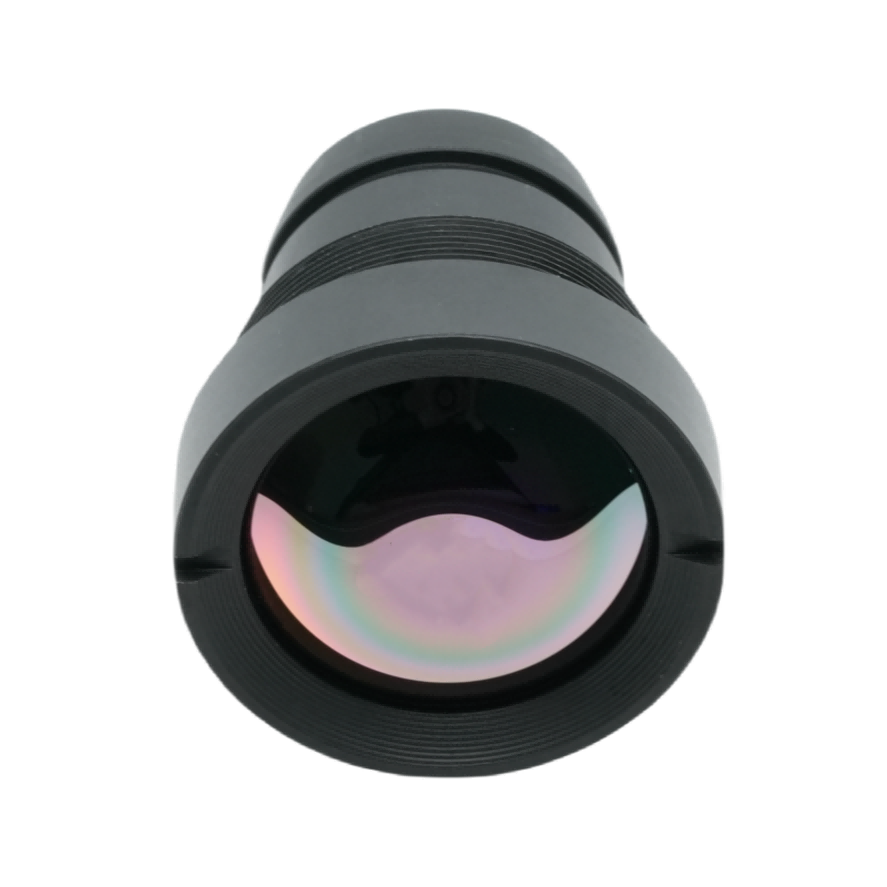

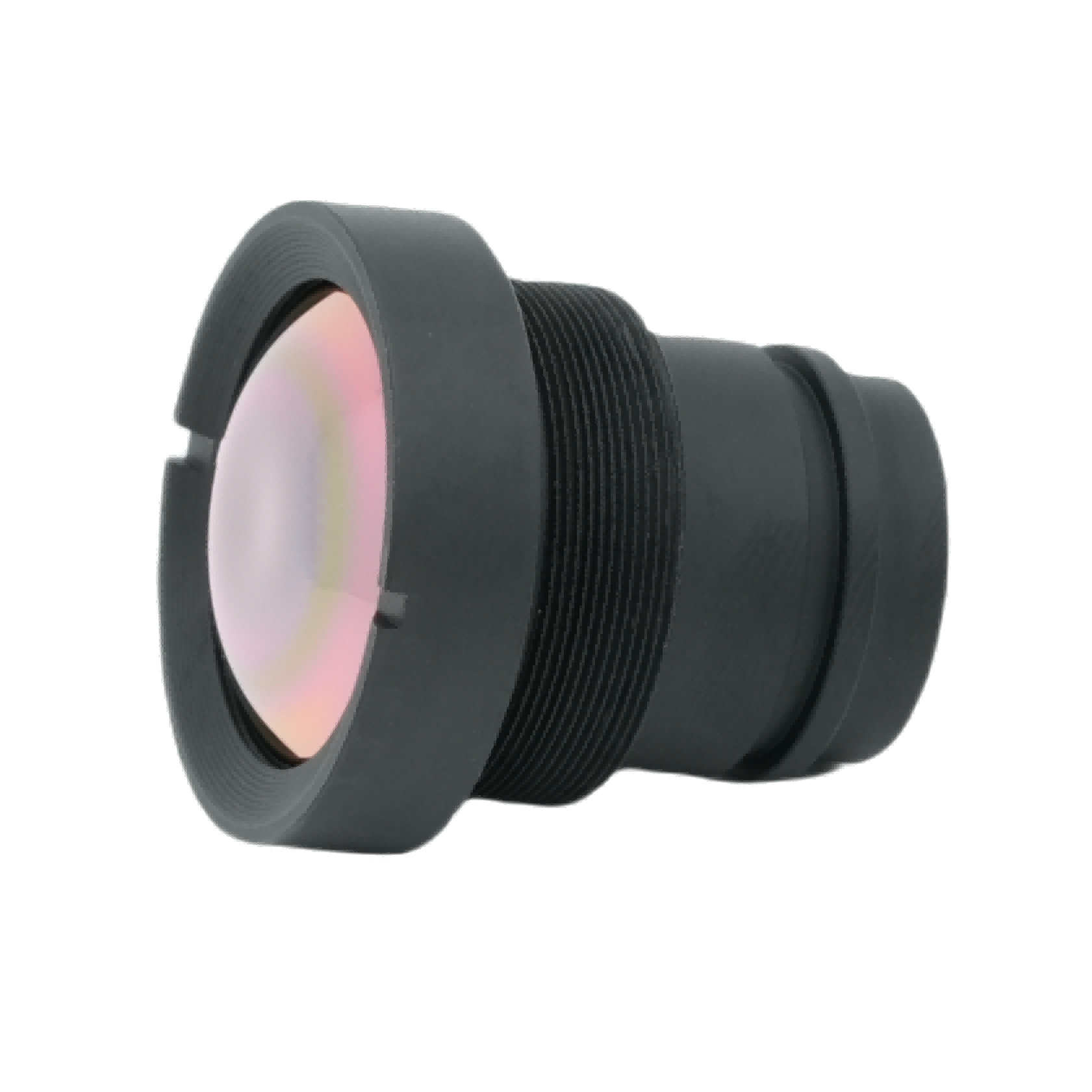

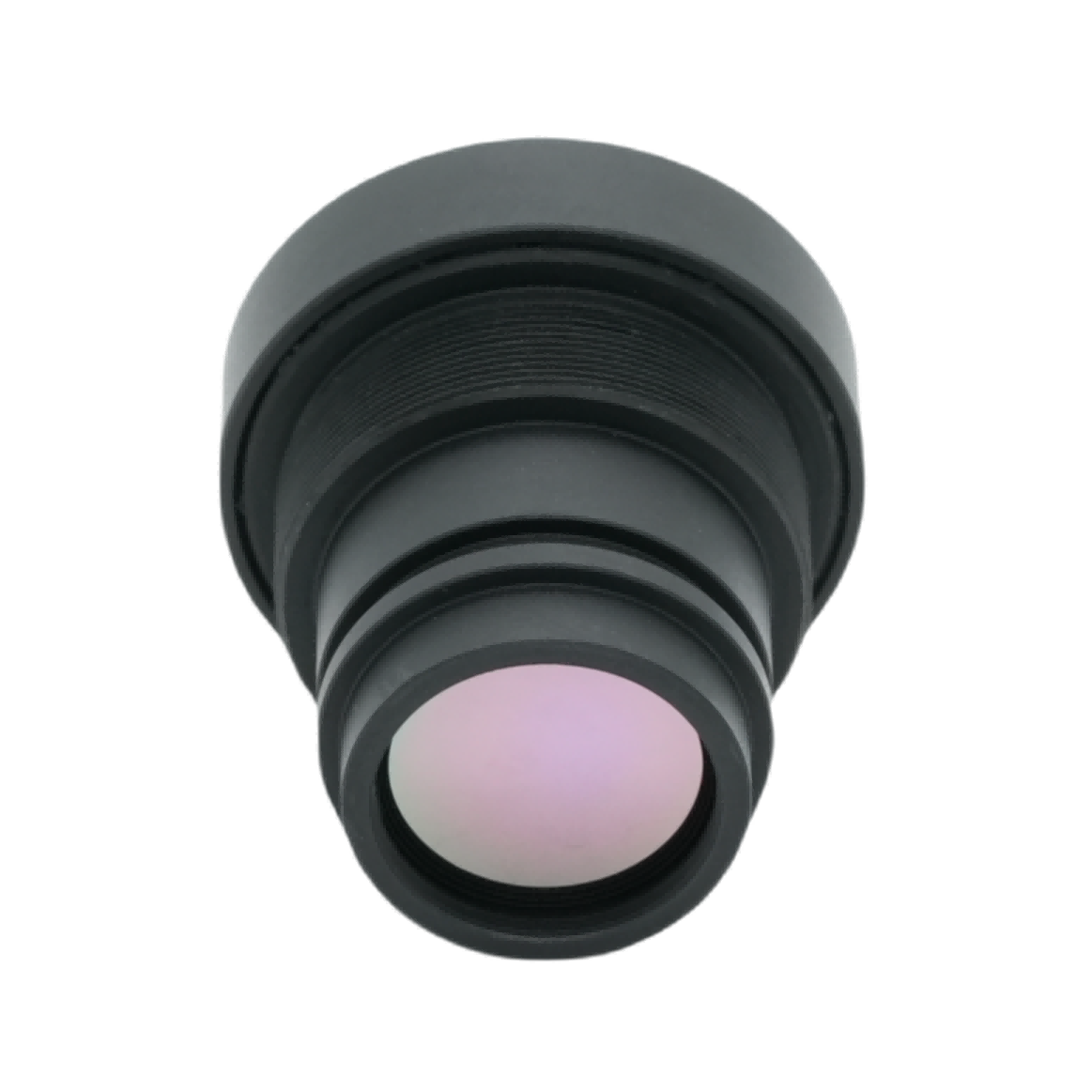

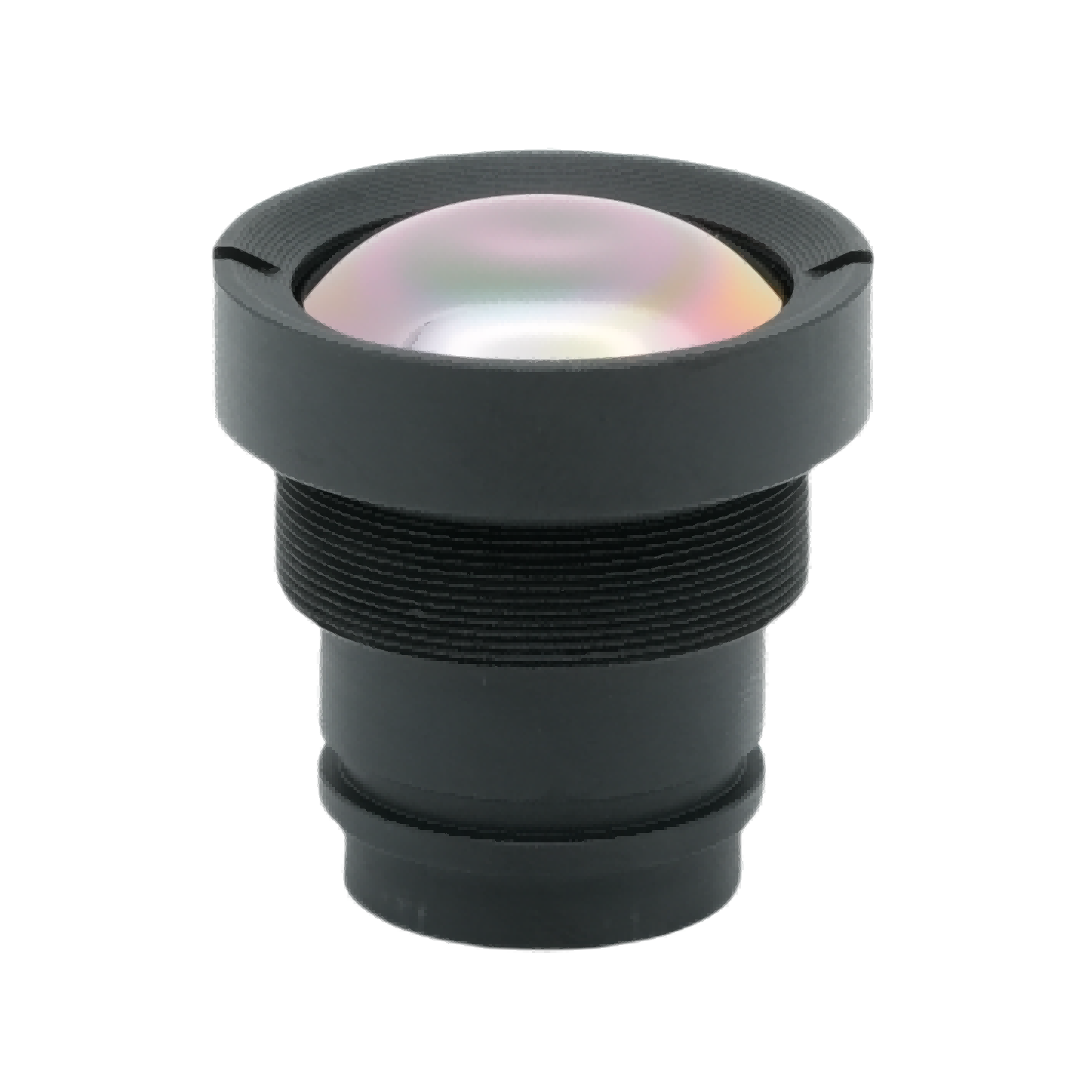

Obiektyw termowizyjny M22 4,1 mm

Informacje o produkcie

Wyprodukowano i dostarczono przezBOSHI OptycznyTechnologia, ta ogniskowa F1.0 4,1 mmobiektyw termowizyjnyto ultraszerokokątny obiektyw na podczerwień zoptymalizowany pod kątem rozdzielczości 640 × 512 i niechłodzonych matryc podczerwieni o wielkości 12 μm pikseli. W tej termowizyjnej soczewce na podczerwień zastosowano zaawansowaną odsłoniętą powłokę przeciwodblaskową AR, aby uzyskać przepuszczalność podczerwieni powyżej 88 procent. Jako profesjonalna soczewka optyczna na podczerwień opracowana przez BOSHI Optical Technology, jednostka ta charakteryzuje się ochroną przedniej soczewki IP67, lekką konstrukcją wynoszącą około 25 gramów i niezawodną stabilnością optyczną w szerokich temperaturach. Umożliwia płynną integrację z kompaktowymi, niechłodzonymi systemami kamer termowizyjnych. Szerokie pole widzenia zapewnia szerokie pokrycie sceny w celu dostosowania do zróżnicowanych scenariuszy wdrażania obrazowania termowizyjnego, a także równoważy wymagania dotyczące lekkości i praktycznego obrazu wyjściowego dla małych urządzeń termowizyjnych.

Szczegółowy opis produktu

Parametr

1. Specyfikacje optyczne

Ten obiektyw optyczny na podczerwień ma ogniskową 4,1 mm i bardzo dużą aperturę F1.0. Bardzo duża apertura znacznie poprawia zdolność przyjmowania światła podczerwonego. Takie parametry optyczne stanowią główną gwarancję wyraźnego obrazu tej termicznej soczewki na podczerwień w warunkach pracy w niskiej temperaturze i przy niskim promieniowaniu.

2. Dopasowanie detektora

Firma BOSHI Optical Technology projektuje ten obiektyw tak, aby współpracował z detektorami podczerwieni o rozdzielczości 640 × 512 i wielkości piksela 12 μm. Zachowuje wysoką kompatybilność z głównymi formatami niechłodzonych czujników termicznych. Dobrze dopasowana charakterystyka sprzętowa eliminuje odchylenie obrazu spowodowane niedopasowaniem warunków między obiektywem a chipem czujnika.

3. Pole widzenia

Obiektyw obsługuje pole widzenia o szerokości 130 stopni po przekątnej, 102 stopnie w poziomie i 83 stopnie w pionie. Sprzęt zapewnia pokrycie sceny o dużym zasięgu bez dodatkowych mechanicznych zespołów skanujących. Ta właściwość upraszcza ogólną konstrukcję mechaniczną sprzętu do obrazowania termowizyjnego.

4. Skoncentruj się na wydajności

Ciągły zakres ostrości rozciąga się od 0,5 metra do nieskończoności. Wydajność skupienia równoważy inspekcje z bliskiej odległości i zadania nadzoru na duże odległości. Poszerza granicę użytecznej odległości tego obiektywu o ogniskowej 4,1 mm w przypadku rzeczywistego zastosowania w terenie.

5. Indeks środowiskowy i mechaniczny

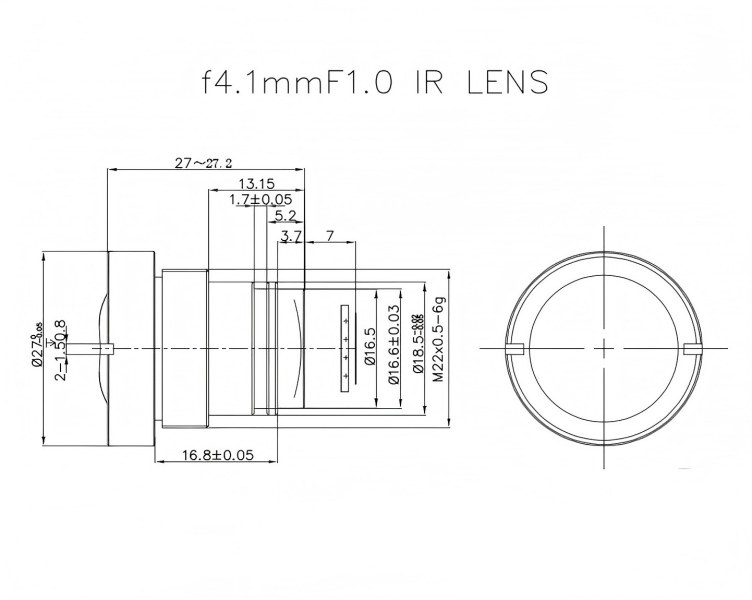

Zakres temperatury roboczej obejmuje od minus 40 stopni Celsjusza do plus 80 stopni Celsjusza. Powierzchnia przedniej soczewki osiąga standard wodoodporności i pyłoszczelności IP67. Wykorzystuje standardowy interfejs gwintowy M22 × 0,5, aby usprawnić prace montażowe. Masa netto wynosi około 25 gramów, co stwarza korzystne przesłanki do rozwoju lekkich produktów sprzętowych.

6. Wskaźniki jakości obrazowania

Po zastosowaniu powłoki przeciwodblaskowej AR przepuszczalność optyczna przekracza 88 procent. Oświetlenie względne utrzymuje się na poziomie powyżej 80 procent. Wartość zniekształceń utrzymuje się poniżej 45 proc. Ta grupa wskaźników zapewnia dobrą równowagę pomiędzy cechą obrazowania szerokokątnego a jakością obrazu w świecie rzeczywistym przez soczewkę optyczną na podczerwień.

Zalety wydajności

1. Doskonała czułość termiczna w słabym oświetleniu

Maksymalny otwór przysłony F1.0 zwiększa efektywność gromadzenia energii promieniowania. Podczas pracy w ciemnym i słabo nasłonecznionym otoczeniu ta termiczna soczewka na podczerwień może zauważalnie zwiększyć kontrast obrazu termowizyjnego. Zmniejsza prawdopodobieństwo rozmycia obrazu, gdy docelowy sygnał podczerwieni staje się słaby, i zapewnia stabilną podstawę obrazu do obserwacji scen o niskim promieniowaniu.

2. Ultraszeroki zasięg sceny

Pole widzenia o przekątnej 130 stopni umożliwia pojedynczej jednostce sprzętowej monitorowanie rozszerzonego zakresu przestrzennego. Realizatorzy projektu mogą odpowiednio zmniejszyć całkowitą liczbę kamer termowizyjnych potrzebnych do monitorowania całego obszaru. Zmiana ta powoduje bezpośrednie ograniczenie całkowitych wydatków na budowę systemu. Technologia optyczna BOSHI optymalizuje ścieżkę optyczną, aby zagwarantować użyteczną jakość obrazu przy tak dużym kącie widzenia.

3. Niezawodna jednolitość obrazowania

Oświetlenie względne wyższe niż 80 procent skutecznie ogranicza problem winietowania. Ramka obrazu utrzymuje stałą jasność we wszystkich obszarach. Transmisja ponad 88 procent zmniejsza straty energii podczerwieni na trasie transmisji optycznej. W technologii optycznej BOSHI zastosowano wielokrotną kalibrację tej soczewki optycznej na podczerwień. Kalibracja zapewnia stały obraz podczas długotrwałej, ciągłej pracy.

4. Solidna zdolność adaptacji do środowiska

Ochrona przedniej soczewki IP67 oraz szeroki zakres temperatur pracy umożliwiają stabilną pracę w warunkach deszczu, kurzu, ekstremalnie niskich i wysokich temperatur. Soczewka termowizyjna na podczerwień nie wymaga częstych ręcznych prac konserwacyjnych. Pasuje do instalacji na zewnątrz i trudnych scenariuszy zastosowań w terenie przemysłowym.

5. Kompaktowa konstrukcja zapewniająca wygodną integrację

Lekki korpus o wadze 25 gramów i standardowe mocowanie M22×0,5 zmniejszają trudność projektowania mechanicznego zminiaturyzowanych urządzeń termowizyjnych. Twórcy produktu mogą zmniejszyć obciążenie związane z modyfikacjami strukturalnymi w trakcie procedury integracji produktu. Skraca cykl badawczo-rozwojowy dotyczący sprzętu termicznego do terminali.

6. Wszechstronna możliwość regulacji ostrości

Minimalna odległość ostrzenia wynosząca 0,5 metra umożliwia wykrywanie obiektów z bliskiej odległości. W porównaniu z obiektywami o stałej ogniskowej przeznaczonymi wyłącznie do dalekiego zasięgu, ten produkt o ogniskowej 4,1 mm zwiększa zakres zastosowań. Spełnia wymagania wielu praktycznych projektów dotyczące obserwacji na różne odległości.

Pola aplikacji

1. Monitorowanie bezpieczeństwa obwodowego

Ta soczewka optyczna na podczerwień z szerokim polem widzenia zapewnia szerokokątny monitoring termiczny terenów fabrycznych, stref parkowych, obszarów przygranicznych i osiedli mieszkaniowych. Wykonuje zadania wykrywania włamań przez całą dobę, bez dopływu światła widzialnego. Monitorowanie bezpieczeństwa obwodu stanowi jeden z głównych kierunków zastosowań serii produktów firmy BOSHI Optical Technology.

2. Przemysłowa kontrola termiczna

Termiczna soczewka na podczerwień umożliwia sprawdzanie temperatury urządzenia, diagnostykę usterek szafy elektrycznej, sprawdzanie wycieków termicznych rurociągów i pracę patroli bezpieczeństwa w fabryce. Personel na miejscu może w porę wykryć nieprawidłowe źródła ciepła, aby zapobiec potencjalnym zdarzeniom związanym z bezpieczeństwem przemysłowym. Funkcja dopasowywania rozdzielczości 640×512 gwarantuje dokładne uchwycenie szczegółów termicznych podczas misji inspekcji przemysłowych.

3. Inteligentny transport i wizja pojazdu

Użytkownicy mogą używać obiektywu do zastosowań w termowizji samochodowej w nocy i monitorowania ruchu drogowego. W mglistych, nocnych warunkach i przy słabej widoczności jego zdolność dopasowywania pikseli o wielkości 12 μm pomaga w identyfikacji pieszych i przeszkód. Poprawia poziom gwarancji bezpieczeństwa dla inteligentnych systemów związanych z ruchem.

4. Ładunek systemów bezzałogowych

Dzięki niewielkiej wadze 25 gramów ta soczewka optyczna na podczerwień służy jako lekki ładunek termiczny dla bezzałogowych statków powietrznych, robotów i bezzałogowych pojazdów naziemnych. Realizuje działania poszukiwawczo-ratownicze, monitorowanie ryzyka pożarów i zadania patroli terenowych. Mocowanie M22×0,5 zapewnia szybki montaż w przypadku montażu ładunku na platformie bezzałogowej.

5. Bezpieczeństwo publiczne i ratownictwo

W przypadku pozycjonowania termicznego strażaków oraz zadań poszukiwawczo-ratowniczych obiektyw dobrze sprawdza się w ciemnym, zadymionym lub wizualnie zasłoniętym otoczeniu. Sygnały termiczne mogą przedostać się przez częściowe zakłócenia dymu i namierzyć lokalizację celu. Szerokie pole widzenia pomaga ratownikom szybko zakończyć skanowanie dużego obszaru podczas działań awaryjnych.

6. Monitoring Rolnictwa i Środowiska

Operatorzy wykorzystują tę termiczną soczewkę na podczerwień do analizy temperatury roślinności, obserwacji dzikich zwierząt i śledzenia dystrybucji ciepła w środowisku. Zapewnia ważne wsparcie danych dla badań rolniczych i badań środowiska ekologicznego. Stopień ochrony IP67 sprawia, że ​​obiektyw nadaje się do długotrwałych zadań obserwacji terenowych na świeżym powietrzu.
