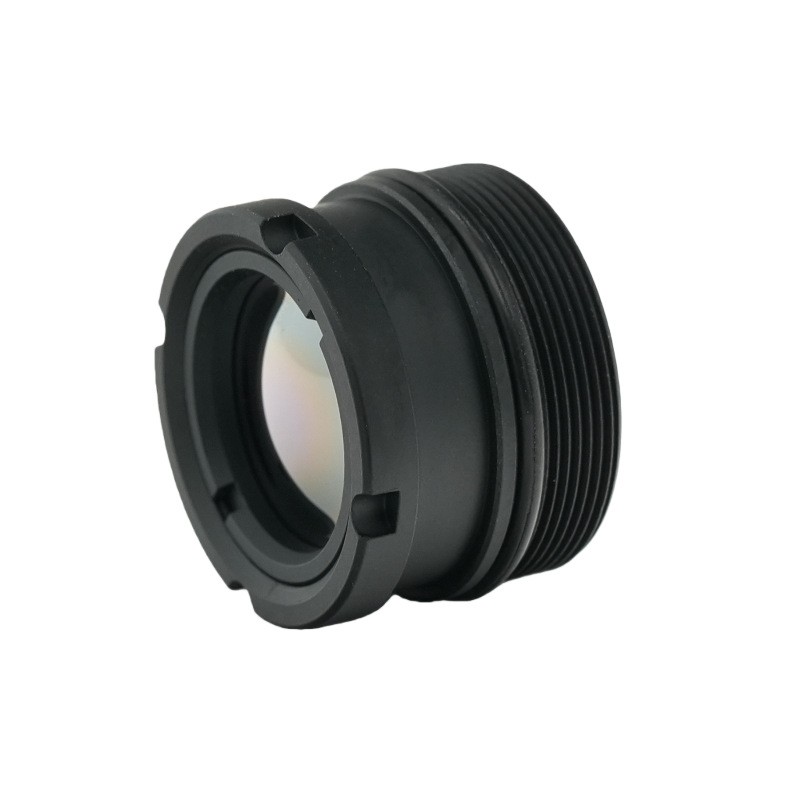

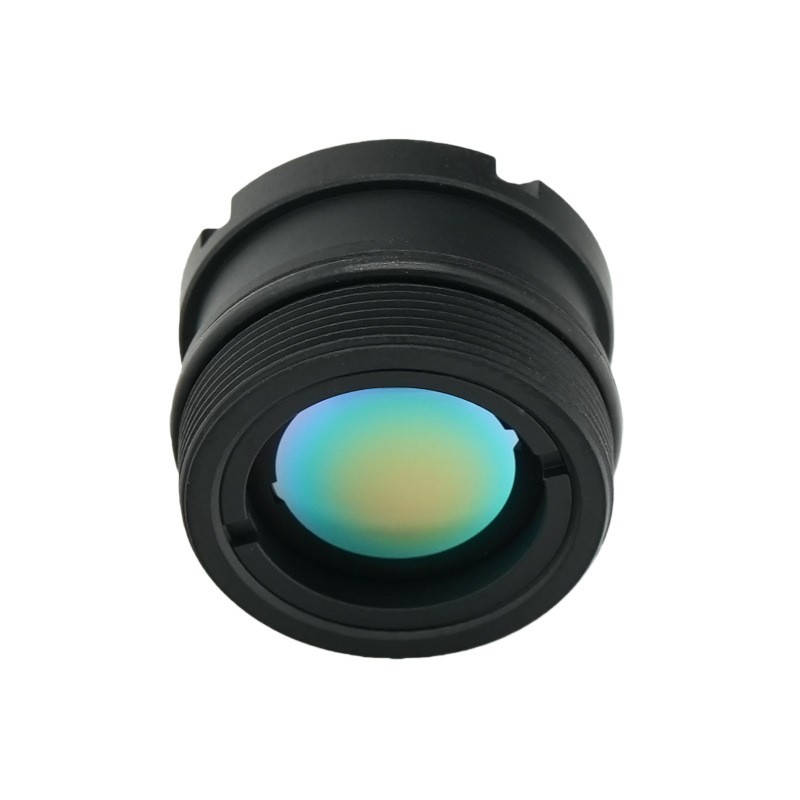

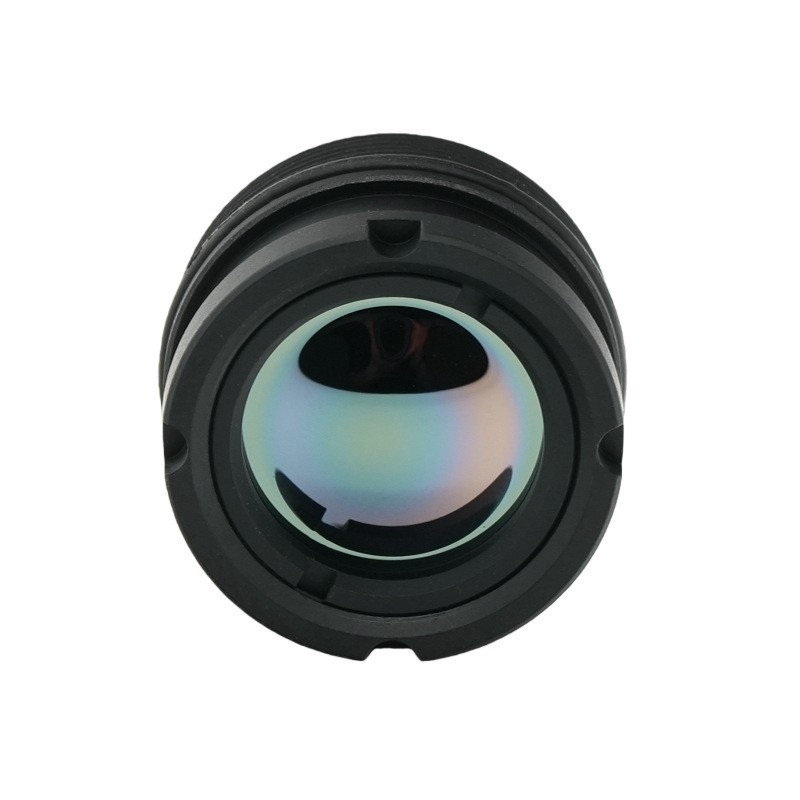

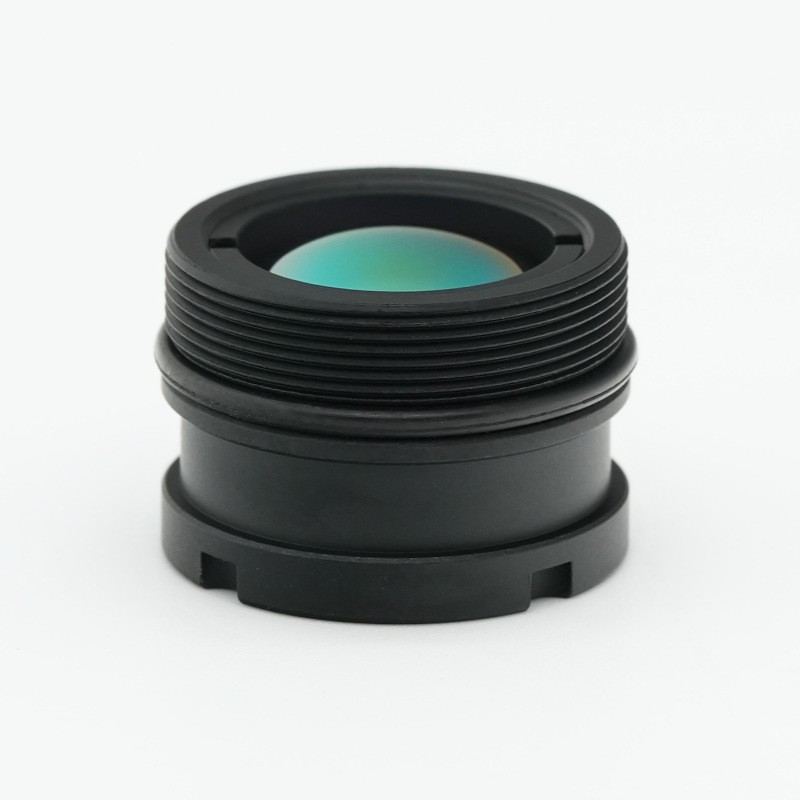

Obiektyw termowizyjny M17 9,1 mm

Informacje o produkcie

Ten wysokiej klasy, niechłodzony obiektyw termowizyjny, wyprodukowany przez firmę BOSHI Optical Technology, zapewnia niezawodne działanie optyczne w przypadku kompaktowych, przenośnych kamer termowizyjnych. Ten długofalowy obiektyw na podczerwień o ogniskowej 9,1 mm ma bardzo dużą aperturę F1.0 i doskonale pasuje do detektora 640×512 12 μm. Dzięki powłoce HD i ochronie przedniego elementu o stopniu ochrony IP67 utrzymuje stabilną moc wyjściową w szerokim zakresie temperatur, co pozwala na pracę na zewnątrz w każdych warunkach pogodowych. Służy jako idealny rdzeń optyczny do monitoringu przemysłowego, inspekcji bezpieczeństwa i wielu scenariuszy zastosowań terenowych, oferując wysoką transmitancję, dobre oświetlenie względne i dobrze kontrolowane zniekształcenia, aby wspierać wyraźne przechwytywanie obrazu termowizyjnego.

Szczegółowy opis produktu

Parametr

1. Parametry optyczne. Ten długofalowy obiektyw na podczerwień ma ogniskową 9,1 mm i przysłonę F1,0. Robocza długość fali obejmuje pasmo podczerwieni o długości 8–12 μm. Przekątne pole widzenia sięga 62,4 stopnia, poziome pole widzenia sięga 48,1 stopnia, a pionowe pole widzenia sięga 38,5 stopnia. Tak szerokie pole widzenia ułatwia obserwację dużych obszarów. Konstrukcja o dużej aperturze zbiera wystarczającą ilość promieniowania podczerwonego w złożonych warunkach otoczenia, aby zapewnić stabilne obrazowanie termowizyjne.

2. Parametry dopasowania detektora. Opracowany przezBOSHI OptycznyTechnologia ta niechłodzony obiektyw termowizyjny jest zoptymalizowana pod kątem detektora 640 × 512 z pikselami o rozmiarze 12 μm. Jego struktura optyczna pasuje do popularnych na rynku kompaktowych modułów czujników termicznych. Ślad optyczny precyzyjnie dopasowuje się do powierzchni docelowej detektora, zapewniając pełne wykorzystanie rozdzielczości detektora i unikając winietowania obrazu lub strat rozdzielczości spowodowanych niedopasowaniem.

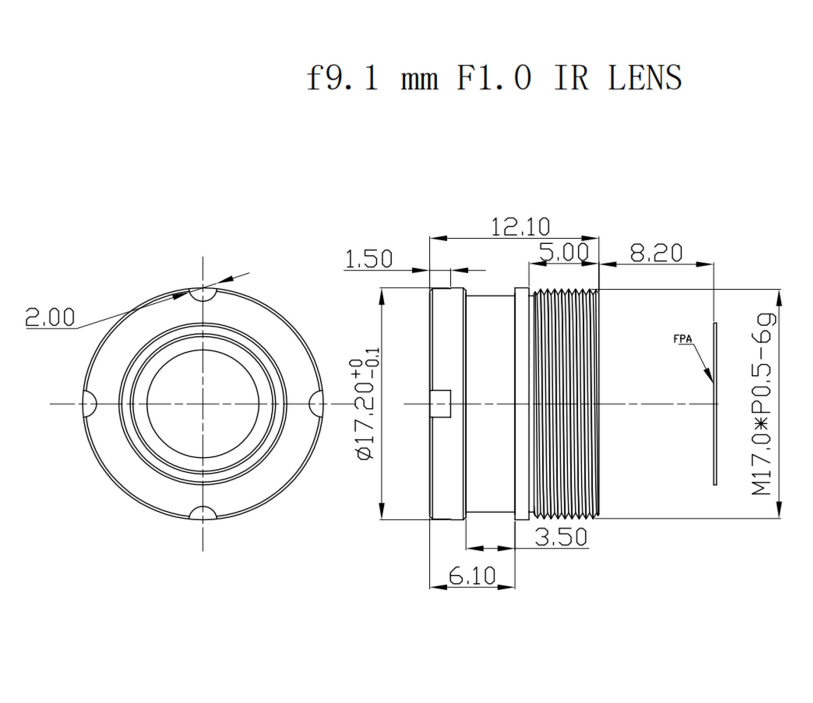

3. Parametry mechaniczne i środowiskowe. W obiektywie zastosowano gwintowane mocowanie M17×0,5, które ułatwia montaż mechaniczny. Jego zakres ostrości obejmuje od 3 metrów do nieskończoności, co zaspokaja potrzeby wykrywania zarówno celów bliskich, jak i dalekich zasięgu. Zakres temperatur pracy wynosi od -40 ℃ do +80 ℃, aby sprostać różnym ekstremalnym warunkom klimatycznym. Przedni element optyczny osiąga stopień ochrony IP67, aby blokować wnikanie kurzu i wody.

4. Mierniki jakości optycznej. Przepuszczalność optyczna tej soczewki termicznej wynosi nie mniej niż 90 procent. Oświetlenie względne utrzymuje się na poziomie powyżej 84 procent, a wartość zniekształcenia utrzymuje się poniżej ujemnych 10 procent. Odsłonięte powierzchnie optyczne są pokryte powłoką HD. Wysoka transmitancja zmniejsza utratę sygnału podczerwieni. Dobre oświetlenie względne zapewnia jednolitą jasność obrazu pełnoklatkowego. Kontrolowane zniekształcenie zmniejsza deformację obrazu spowodowaną szerokim kątem widzenia.

Zalety wydajności

1. Zaleta bardzo dużej przysłony F1.0. Duża apertura F1.0 tego długofalowego obiektywu na podczerwień wychwytuje więcej energii promieniowania podczerwonego. Czułość obrazowania i efektywna odległość wykrywania ulegają znacznej poprawie w środowiskach o niskiej temperaturze i niskim natężeniu promieniowania. Technologia optyczna BOSHI przeprowadza powtarzaną symulację optyczną struktury apertury, aby zrównoważyć zdolność dopływu światła i kontrolę aberracji.

2. Wysoka przepuszczalność i zaleta powłoki HD. Powłoka HD na odsłoniętych powierzchniach zapewnia ponad 90% przepuszczalności optycznej dla tego niechłodzonego obiektywu termowizyjnego. Powłoka skutecznie tłumi odbicia powierzchniowe, podnosi kontrast obrazu i redukuje zakłócenia obrazu widmowego. Podczas transmisji traci się mniej energii podczerwieni, a do detektora 640×512 12µm dociera ważniejszy sygnał podczerwieni.

3. Doskonała zaleta oświetlenia krawędzi. Oświetlenie względne wyższe niż 84 procent utrzymuje równomierną jasność w całej klatce obrazu. Wiele szerokokątnych soczewek termowizyjnych wykazuje wyraźny efekt ciemnych narożników na krawędziach oprawek. Soczewka ta rozwiązuje tę wadę poprzez optymalizację układu optycznego i gwarantuje wyraźne szczegóły w marginalnych strefach obserwacji.

4. Wodoodporna przewaga konstrukcyjna IP67 z przodu. Przedni element optyczny spełnia normę ochrony IP67. Kurz i rozpryski wody nie mogą uszkodzić wewnętrznych części optycznych. Użytkownicy mogą używać tej soczewki termowizyjnej do pracy na zewnątrz w każdych warunkach pogodowych bez dodatkowych obudów ochronnych. Ta cecha konstrukcyjna obniża koszty integracji systemu dla terminalowych kamer termowizyjnych.

5. Szeroka zaleta w zakresie dostosowywania temperatury. Ten obiektyw termiczny o ogniskowej 9,1 mm zapewnia stabilną jakość obrazu w zakresie od –40℃ do +80℃. Zastosowano w nim skuteczny mechanizm tłumienia rozogniskowania termicznego. Rozogniskowanie termiczne utrzymuje się na niskim poziomie przy gwałtownych zmianach temperatury otoczenia, dlatego urządzenia wyposażone w ten obiektyw nie wymagają częstej ręcznej operacji ponownego ustawiania ostrości.

6. Zaleta kompaktowego interfejsu mocowania M17×0,5. Gwintowany uchwyt M17×0,5 zajmuje niewielką przestrzeń montażową. Zapewnia dużą wygodę w zakresie integracji miniaturowych kamer termowizyjnych, sprzętu z obiektywami termowizyjnymi UAV i ręcznych urządzeń termowizyjnych. Objętość i wagę produktu końcowego można dobrze zarezerwować bez poświęcania wydajności optycznej.

Pole aplikacji

1. Scenariusze bezpieczeństwa i nadzoru obwodowego. To niechłodzoneobiektyw termowizyjnypasuje do zewnętrznej ochrony granic, monitorowania obwodu fabryki i zadań wczesnego ostrzegania na miejscu bez nadzoru. Wykrywa cele intruzów w całkowitej ciemności. Bazując na bogatym doświadczeniu projektowym zgromadzonym przez firmę BOSHI Optical Technology, ten długofalowy obiektyw na podczerwień działa jako podstawowy element optyczny w wielu obwodowych kamerach termowizyjnych wczesnego ostrzegania.

2. Scenariusze przemysłowego utrzymania predykcyjnego. Kamery termowizyjne wyposażone w tę soczewkę termowizyjną umożliwiają kontrolę termiczną urządzeń elektrycznych, monitorowanie temperatury rurociągów i diagnostykę uszkodzeń mechanicznych związanych z przegrzaniem. Operatorzy z wyprzedzeniem identyfikują ukryte zagrożenia sprzętowe na podstawie przechwyconych danych dotyczących rozkładu temperatury, aby realizować konserwację predykcyjną i ograniczać nieoczekiwane straty związane z przestojami.

3. Scenariusze udźwigu bezzałogowego statku powietrznego. Ten długofalowy obiektyw na podczerwień ułatwia lotnicze badania termowizyjne, zapobieganie pożarom lasów oraz misje poszukiwawczo-ratownicze. Kompaktowy uchwyt M17×0,5 dostosowuje ograniczoną przestrzeń montażową urządzeń z obiektywami termowizyjnymi UAV. Stopień ochrony IP67 zapewnia stabilną pracę w warunkach anteny zewnętrznej, a szerokie pole widzenia umożliwia skanowanie gruntu o dużym zasięgu.

4. Scenariusze ręcznego urządzenia termowizyjnego. Ta soczewka termowizyjna ma zastosowanie w przenośnych strażackich kamerach termowizyjnych, sprzęcie ratowniczym i przyrządach do wykrywania strat energii w budynkach. Produkty przenośne stawiają surowe wymagania dotyczące objętości i wagi komponentów. Ten kompaktowy, niechłodzony obiektyw termowizyjny pasuje do konstrukcji produktów przenośnych i zapewnia niezawodne obrazowanie termowizyjne operatorom terenowym.

5. Scenariusze termowizji montowanej na pojeździe. Ten długofalowy obiektyw na podczerwień obsługuje noktowizor samochodowy i obrazowanie pomocnicze podczas jazdy terenowej. Zapewnia prawidłowy obraz w warunkach jazdy w całkowitej ciemności i pomaga kierowcom rozpoznać przeszkody na drodze i potencjalne zagrożenia. Klasa IP67 radzi sobie ze złożonymi warunkami pogodowymi podczas jazdy pojazdu.

6. Scenariusze obserwacji dzikiej przyrody i monitoringu środowiska. Ten obiektyw termowizyjny umożliwia monitorowanie populacji zwierząt, wczesne ostrzeganie przed pożarami i badania ekologiczne na świeżym powietrzu. Przechwytuje sygnał promieniowania cieplnego dzikich zwierząt bez dodatkowego źródła światła. Stopień ochrony IP67 i szerokie możliwości dostosowania temperatury zapewniają stabilną pracę w otwartych, dzikich środowiskach.
