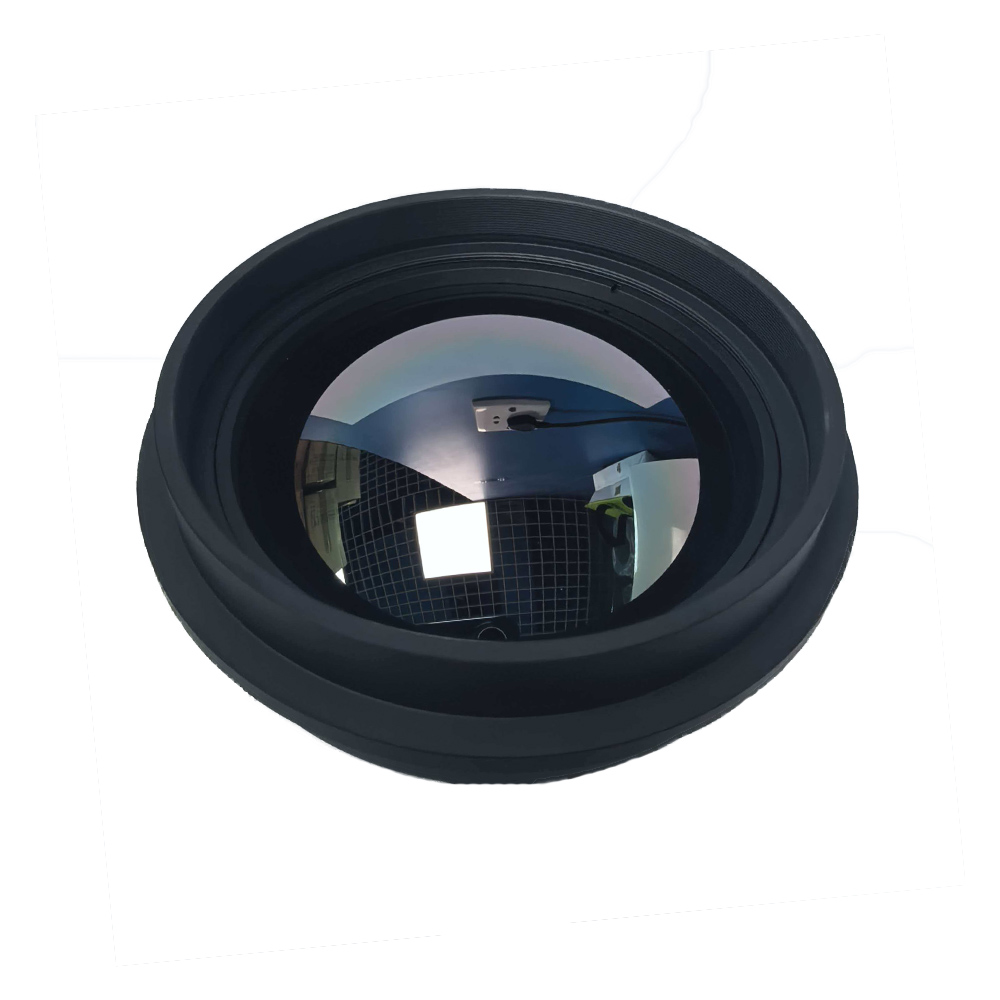

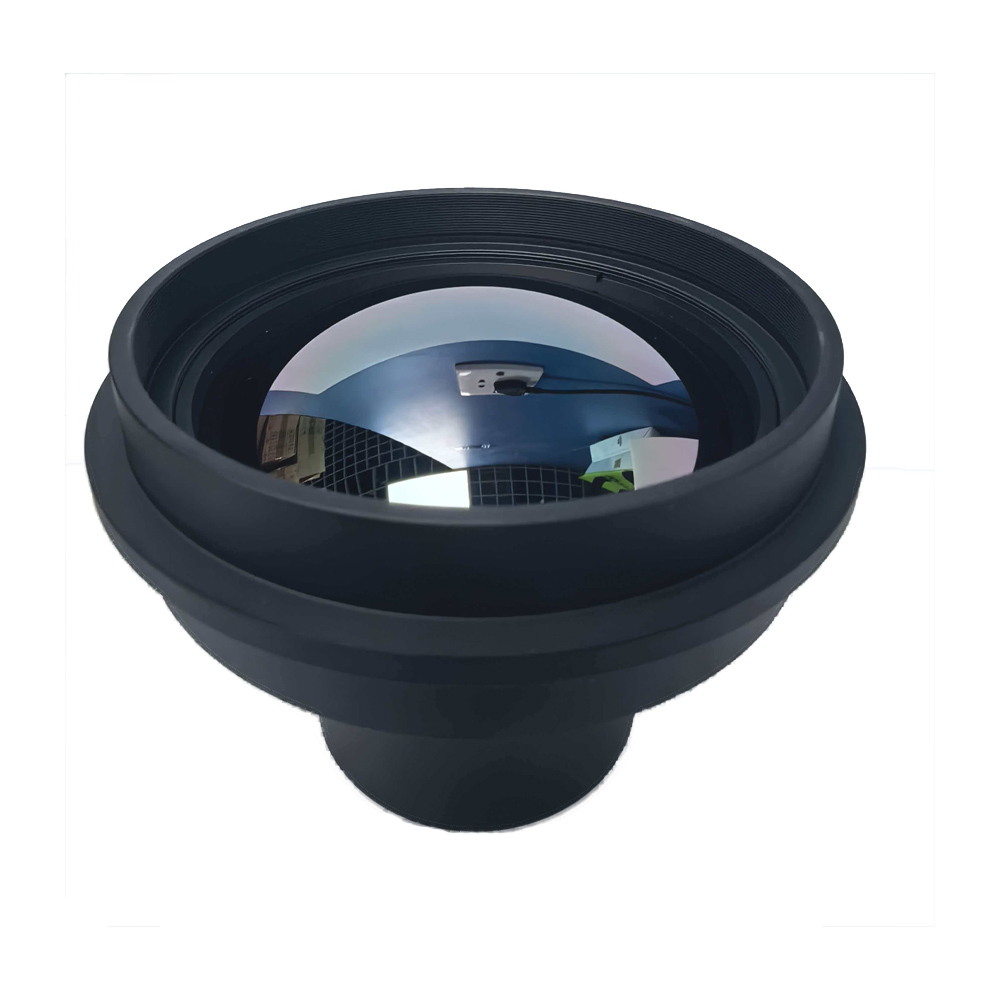

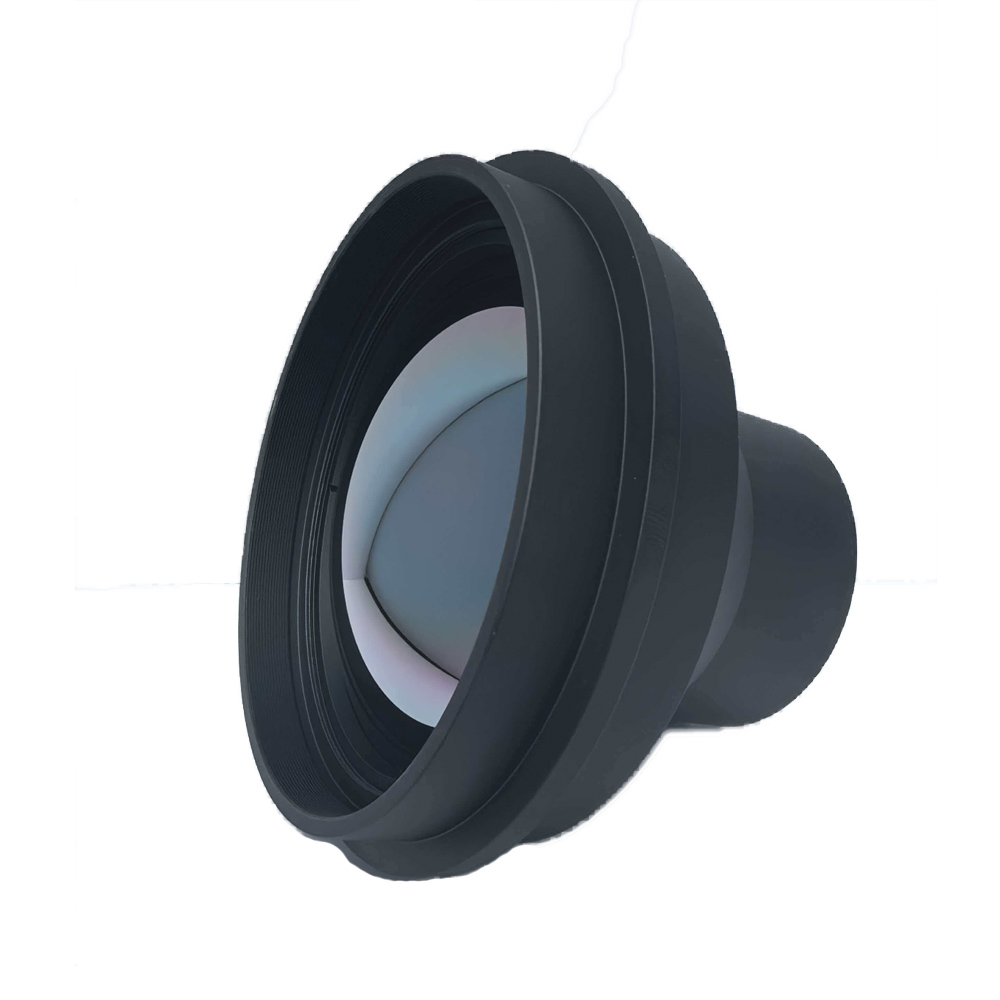

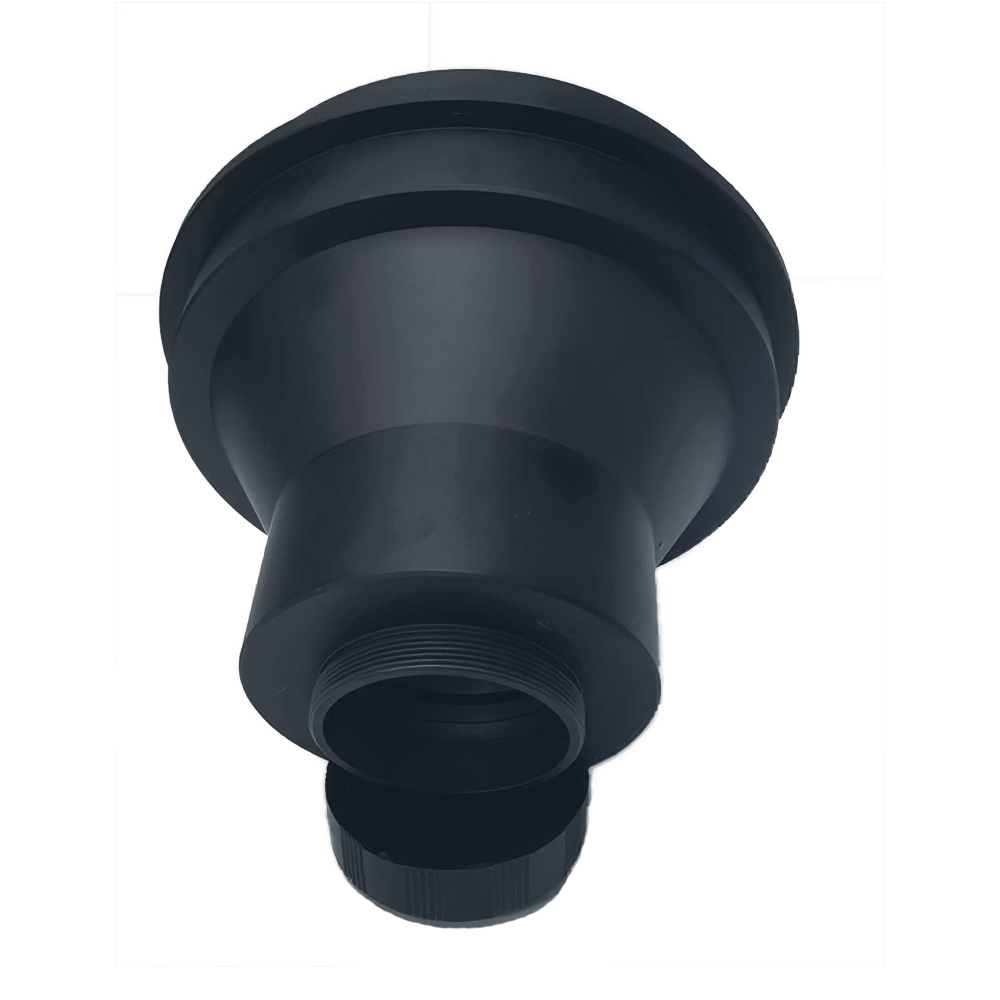

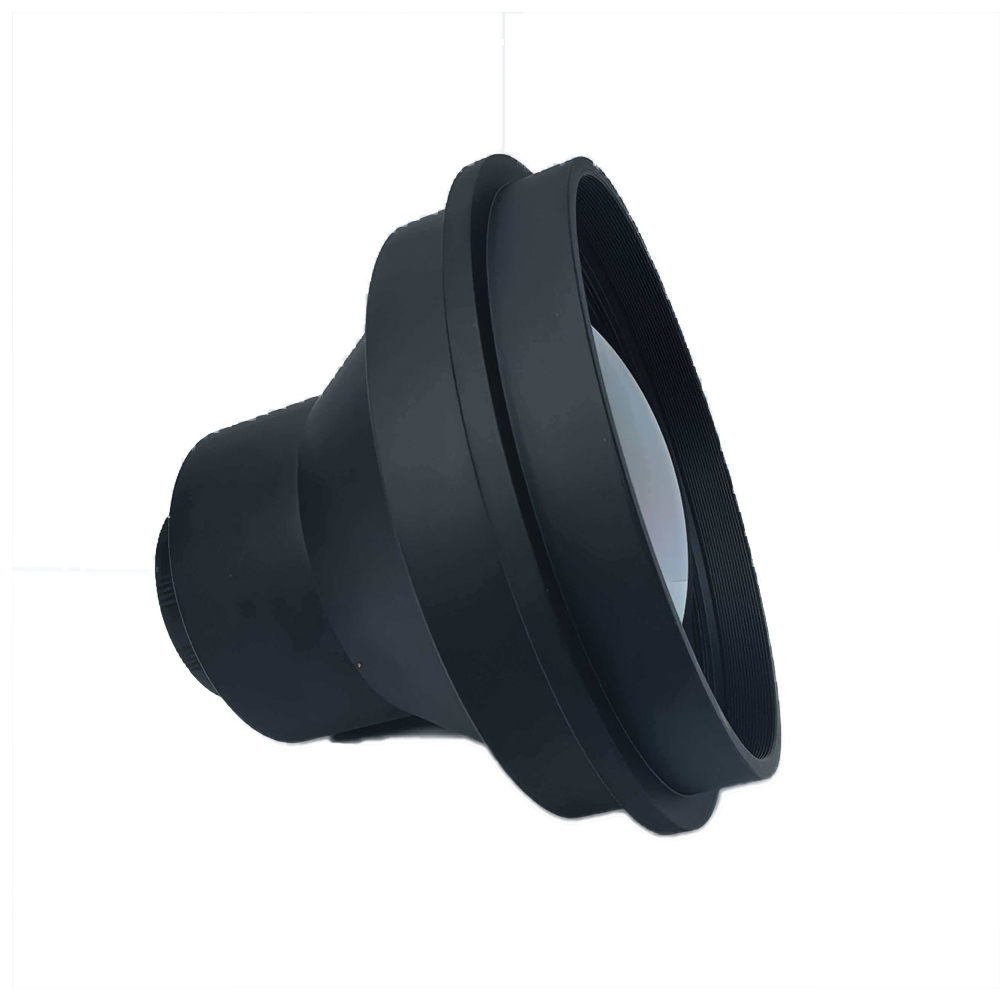

Obiektyw termowizyjny o ogniskowej 75 mm

Krótki opis produktu

Ta wysoka wydajnośćObiektyw termowizyjny 75 mmjest niezależnie opracowany i wyprodukowany przezBOSHI OptycznyTechnologia. Ten obiektyw termowizyjny jest zoptymalizowany pod kątem współpracy z termicznymi detektorami podczerwieni o rozdzielczości 640 × 512 17 μm w celu uzyskania wysokiej rozdzielczości obrazu w podczerwieni o długich falach. Przyjmuje konstrukcję o dużej aperturze F1.0. Ta optyczna soczewka atermizująca zapewnia stały efekt atermalizacji optycznej bez dodatkowych elektrycznych zespołów ogniskujących i utrzymuje stałą jakość obrazowania w ekstremalnych temperaturach roboczych w zakresie od 40 stopni poniżej zera do 80 stopni Celsjusza. Wyposażony w powłokę optyczną o wysokiej rozdzielczości, obiektyw osiąga transmitancję sięgającą 88% i oświetlenie względne powyżej 96%, co zapewnia równomierny rozkład jasności w pełnym polu widzenia. Wartość zniekształcenia jest kontrolowana na poziomie 0,85 procent, aby zmniejszyć odchylenie geometryczne przechwyconych obrazów. Wykorzystuje standard mocowania M34, aby zapewnić szybką i stabilną pracę montażową. Stopień ochrony IP67 przedniego elementu zapewnia wyjątkową odporność na kurz i wilgoć. Dzięki masie netto wynoszącej około 475 gramów ten kompaktowy obiektyw na podczerwień umożliwia bezproblemową integrację z wieloma urządzeniami obserwacyjnymi w podczerwieni. Ścisła kontrola jakości produkcji wdrożona przez firmę BOSHI Optical Technology sprawia, że ​​ten długofalowy obiektyw na podczerwień jest niezawodnym elementem rdzenia optycznego do zewnętrznych obserwacji termicznych i monitoringu.

Szczegółowy opis produktu

Analiza parametrów

1. Ogniskowa i przysłona. Ten obiektyw termowizyjny ma ogniskową 75 mm i dużą przysłonę F1.0. Większa apertura zbiera więcej energii promieniowania podczerwonego. Może skutecznie podnieść stosunek sygnału do szumu podczas rejestrowania obrazów w podczerwieni w warunkach pracy przy słabym oświetleniu.

2. Kompatybilność detektora. Soczewka detektora o średnicy 17 μm zapewnia doskonałe dopasowanie do niechłodzonego detektora podczerwieni o rozdzielczości 640×512. Zapewnia pole widzenia w poziomie 8,3 stopnia i 6,6 stopnia w pionie, aby sprostać wymaganiom obserwacyjnym w scenariuszach na średnie i duże odległości.

3. Struktura optyczna. Obiektyw IR przyjmuje schemat konstrukcji soczewki optycznej atermizującej. Kompensuje zjawisko rozogniskowania termicznego wywołane dużymi wahaniami temperatury i eliminuje potrzebę stosowania struktury ogniskowania napędzanej silnikiem.

4. Powłoka optyczna i indeks optyczny. Powłoka optyczna o wysokiej rozdzielczości zapewnia przepuszczalność na poziomie 88%. Względna wartość oświetlenia wyższa niż 96 procent gwarantuje jednorodną jasność w całym obszarze obrazowania. Wskaźnik zniekształcenia utrzymuje się na poziomie 0,85 procent, aby przywrócić rzeczywiste cechy sceny na wyjściu obrazu.

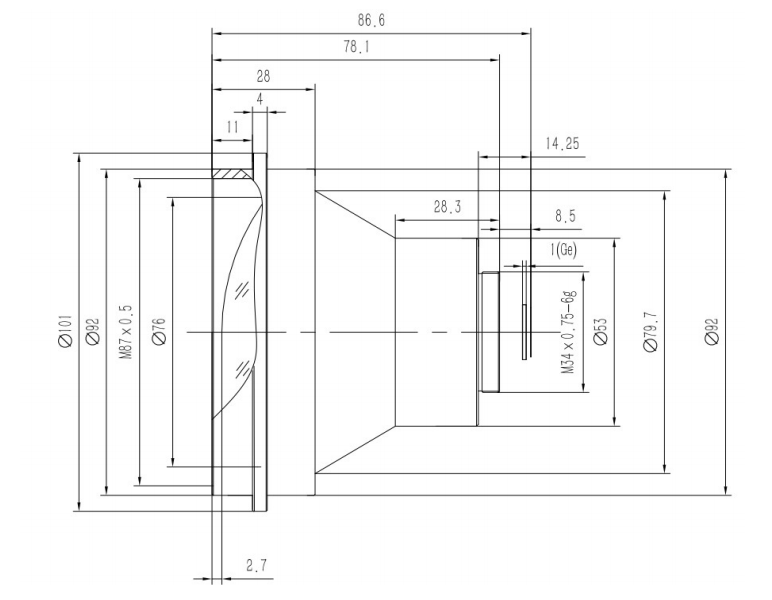

5. Specyfikacje mechaniczne i środowiskowe. Jest zgodny ze specyfikacją montażu M34, co zapewnia wygodną instalację. Element przedni osiąga stopień ochrony IP67. Zakres temperatury roboczej obejmuje od minus 40 stopni Celsjusza do plus 80 stopni Celsjusza. Masa netto wynosi około 475 gramów, co ułatwia integrację lekkiego systemu.

Zalety wydajności

1.Stabilna pojemność obrazowania atermicznego. Technologia optyczna BOSHI wykorzystuje technologię pasywnej atermalizacji optycznej w tym obiektywie podczerwieni o długich falach. Obiektyw termowizyjny o średnicy 75 mm utrzymuje ostry stan ostrości w pełnym zakresie temperatur roboczych. Pozwala uniknąć ryzyka awarii powodowanego przez elektroniczne części ogniskujące. Zmniejsza także całkowity pobór mocy systemu i zmniejsza prawdopodobieństwo awarii mechanicznej.

2. Doskonała wydajność optyczna. Powłoka o wysokiej przepuszczalności tego obiektywu termowizyjnego F1.0 zapewnia wystarczający pobór energii podczerwieni. Oświetlenie względne przekraczające 96 procent eliminuje problem ciemnych narożników ramki obrazu. Bardzo niskie zniekształcenia wynoszące 0,85 procent zapobiegają deformacji kształtu celu. Stanowi solidną podstawę do dokładnego pomiaru celu i identyfikacji.

3. Silna zdolność adaptacji do środowiska. Stopień ochrony przedniej soczewki IP67 chroni główną część tej optycznej soczewki termoizolacyjnej przed kurzem, deszczem i rozbryzgami wody. Solidna konstrukcja mechaniczna umożliwia soczewce IR radzenie sobie ze złożonymi i trudnymi warunkami klimatycznymi na zewnątrz.

4. Właściwość przyjaznej integracji systemu. Standaryzowany interfejs M34 umożliwia szybką operację montażu mechanicznego. Lekka konstrukcja o wadze 475 gramów zmniejsza ciśnienie ładunku w przypadku sprzętu montowanego na pojeździe, urządzeń pokładowych i przenośnych urządzeń na podczerwień.

5. Godna zaufania jakość produkcji. BOSHI Optical Technology kończy projektowanie optyki, montaż obiektywu i kalibrację wydajności w fabryce. Każda soczewka detektora o średnicy 17 μm przechodzi rygorystyczny test cyklu temperaturowego i kontrolę właściwości optycznych przed dostawą produktu

Pola aplikacji

1. Bezpieczeństwo granic i obwodów. Ten obiektyw termowizyjny można zamontować wewnątrz stacjonarnych kamer termowizyjnych. Obsługuje funkcję ostrzegania o obwodzie na dużych odległościach. Soczewka termoczuła o rozdzielczości 640×512 wykrywa intruzów w dzień i w nocy, nawet w całkowitej ciemności.

2. Obserwacja termiczna z pojazdu. Ta optyczna soczewka termoizolacyjna F1.0 służy jako podstawowy element systemu monitorowania na podczerwień montowanego w pojeździe. Wykonuje zadanie wykrywania zagrożeń drogowych w mglistej pogodzie, w nocy i w innych warunkach słabej widoczności.

3. Ładunek systemu bezzałogowego. Jako kluczowy moduł optyczny modułu podczerwieni UAV, ten obiektyw podczerwieni o długości fali 75 mm umożliwia patrolowanie na średnich dystansach. Wspiera misję wczesnego ostrzegania przed pożarami lasów i działalność w zakresie monitorowania dzikiej przyrody.

4. Przemysłowa kontrola temperatury. Współpracujący z termicznym detektorem podczerwieni 640×512, ten obiektyw IR o stopniu ochrony IP67 umożliwia kontrolę temperatury sprzętu elektrycznego. Monitoruje także warunki pracy pieca w scenariuszach zastosowań w przemyśle ciężkim.

5. Przenośne urządzenia do obserwacji termicznej. Soczewkę detektora o średnicy 17 μm można zintegrować z ręcznym monokularem termowizyjnym. Zapewnia niezawodne działanie optyczne podczas działań poszukiwawczo-ratowniczych, a także misji terenowych w trudnych warunkach pogodowych.
