Szczegółowy opis produktu

1. Analiza parametrów

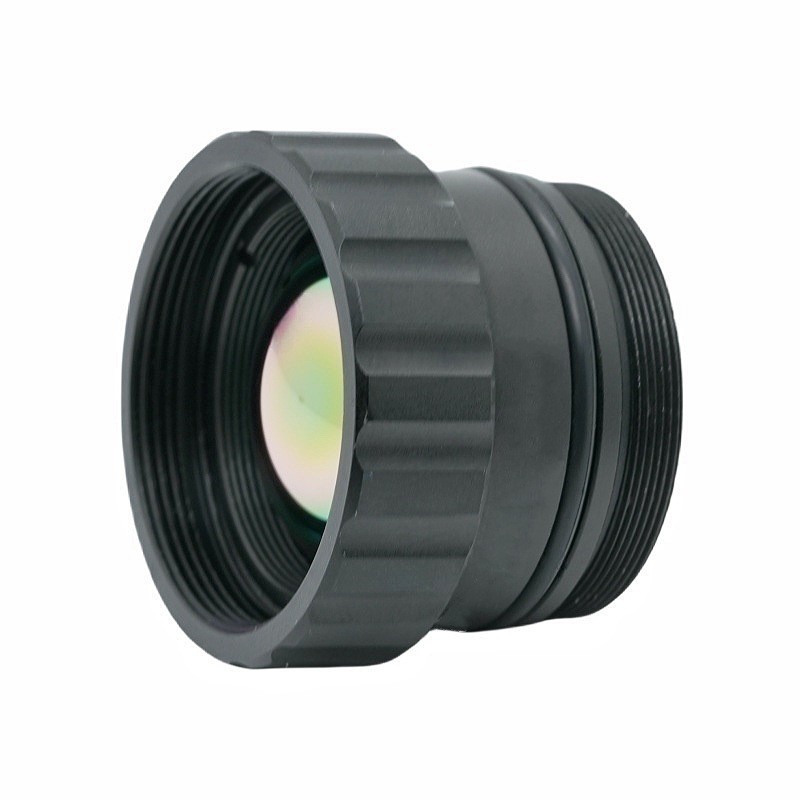

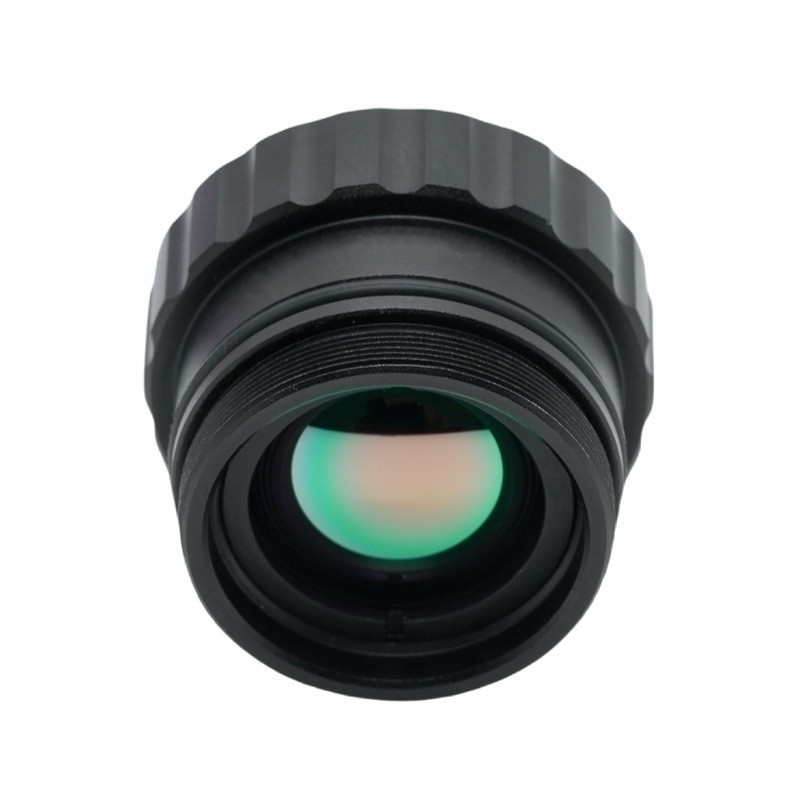

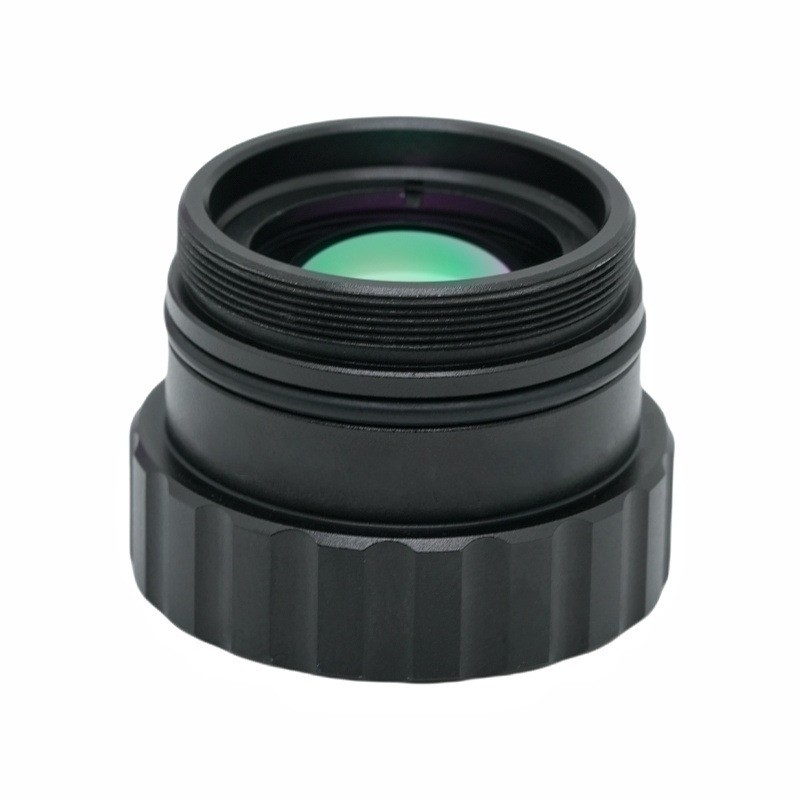

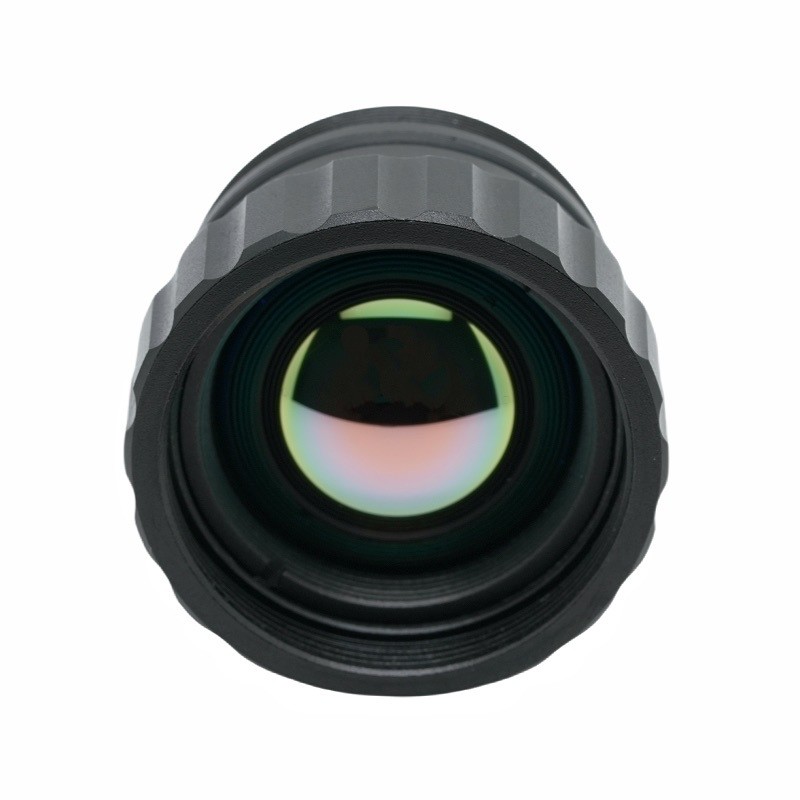

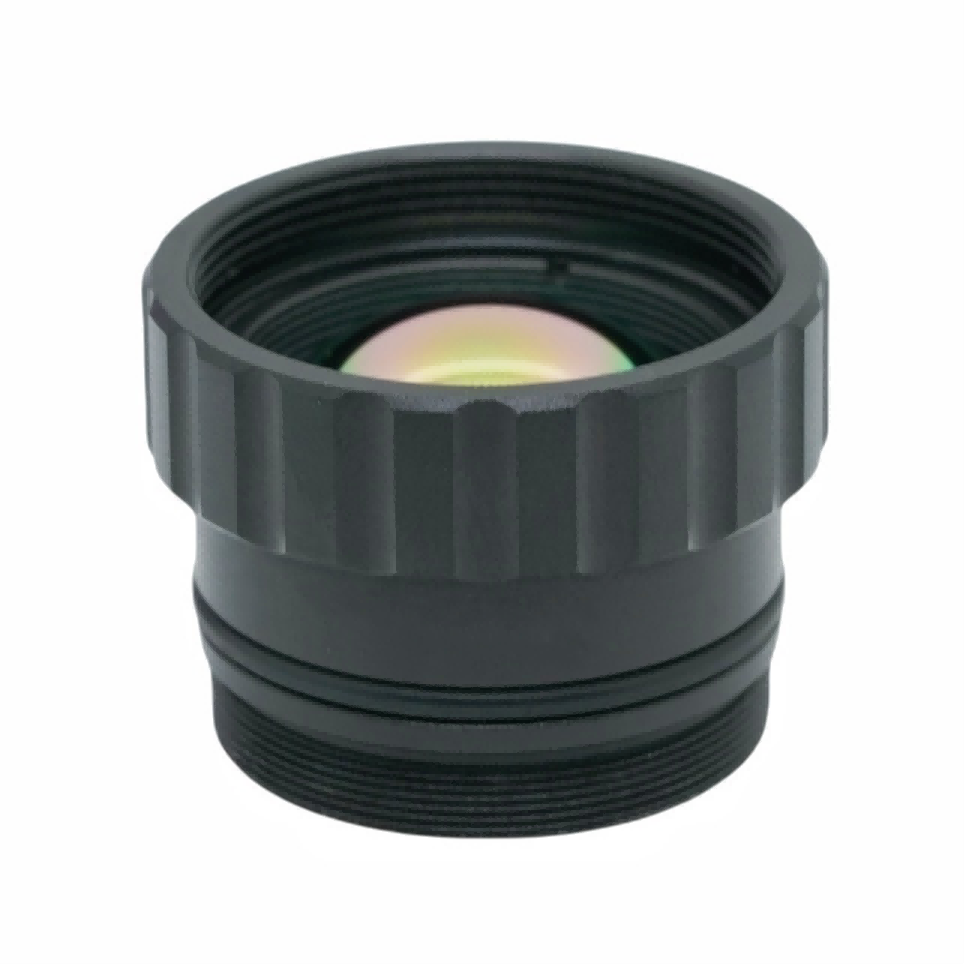

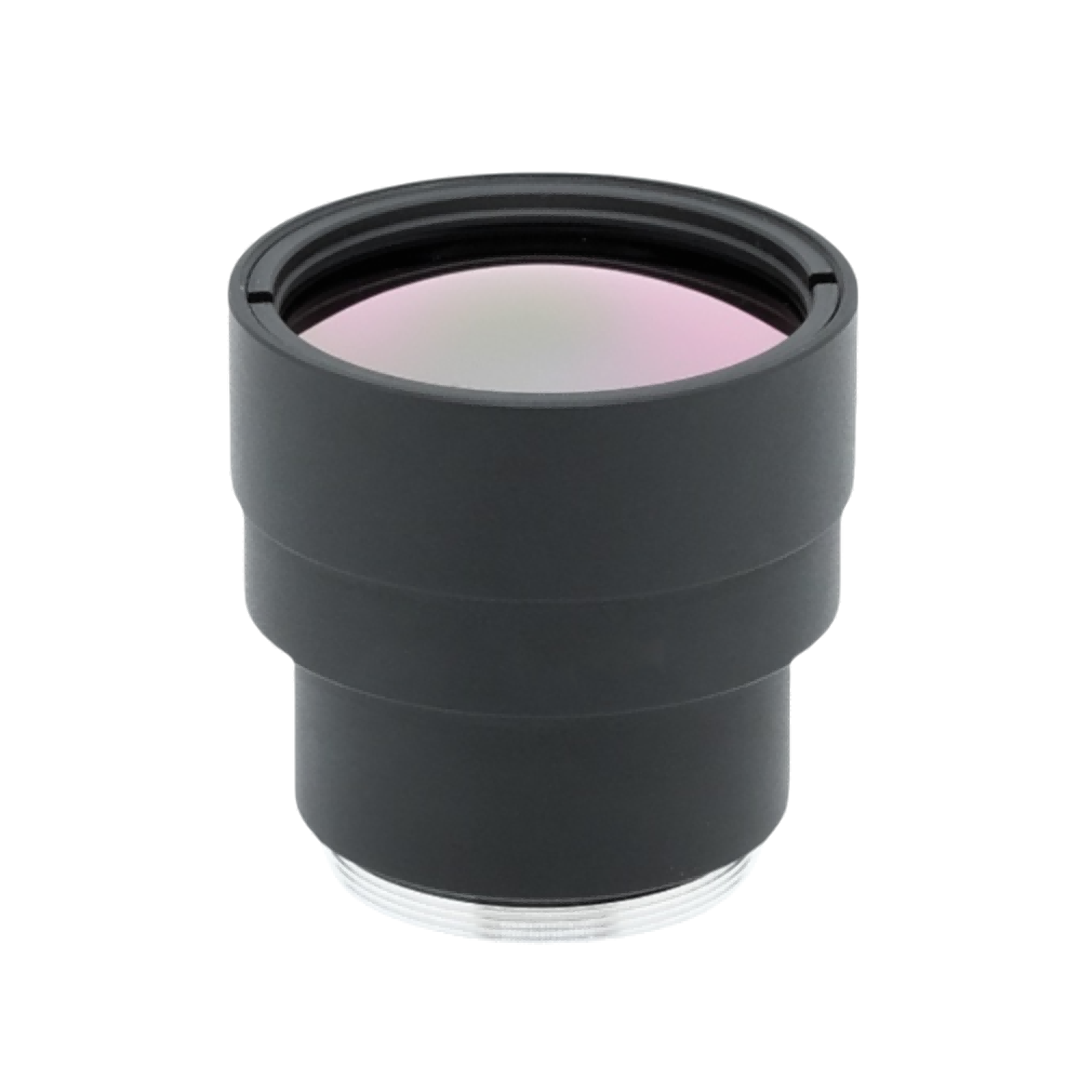

Dane optyczne:Obiektyw na podczerwień o ogniskowej 19 mm z bardzo dużą przysłoną F1.0. Poziome pole widzenia sięga 22,85°, co zapewnia zrównoważoną odległość wykrywania i pokrycie sceny. Robocza długość fali obejmuje długofalowe okno atmosferyczne podczerwieni o długości 8 ~ 12 μm, które stanowi podstawowe widmo pasywnego obrazowania termowizyjnego.

Kompatybilność detektora:Zoptymalizowany pod kątem rozdzielczości 640×512, detektorów podczerwieni o rozmiarze piksela 12 μm, doskonale pasujących do głównych modułów niechłodzonych czujników termicznych.

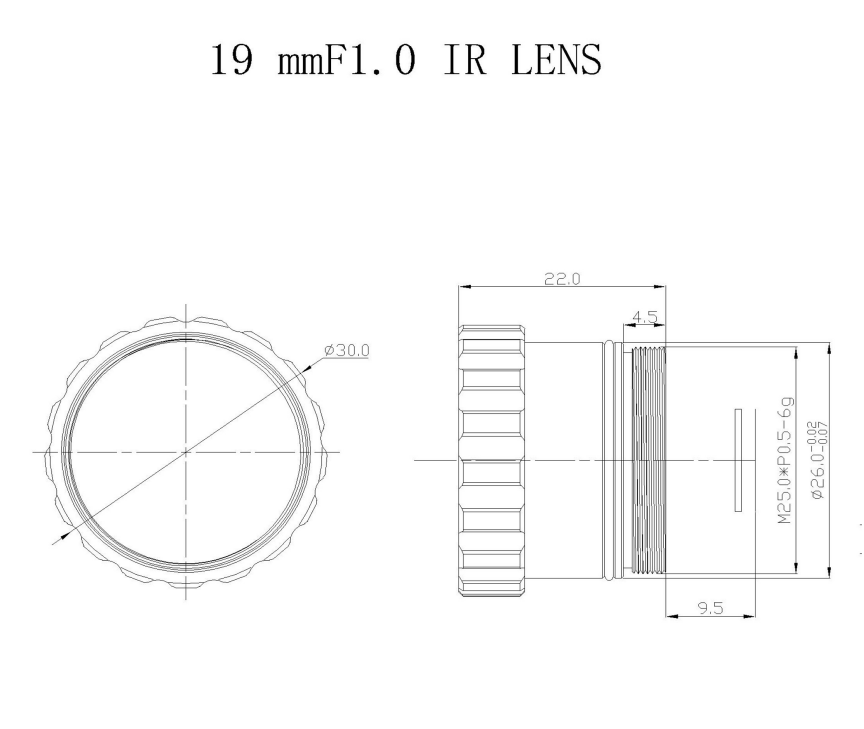

Parametry mechaniczne i środowiskowe:Standardowe mocowanie gwintowe M25×0,5 dla wygodnego montażu. Zakres ostrości obejmuje od 0,5 m do nieskończoności, umożliwiając obserwację zarówno z bliskiej, jak i dużej odległości. Zakres temperatur roboczych -40 ℃ ~ + 80 ℃, odpowiedni do scenariuszy pracy w ekstremalnie niskich i wysokich temperaturach. Przedni element optyczny osiąga stopień ochrony IP67.

Wskaźniki jakości optycznej:Odsłonięta optyka z powłoką AR; całkowita transmitancja ≥90%; oświetlenie względne ≥86%; zniekształcenia kontrolowane poniżej -10%.

2. Zalety wydajności

Doskonałe zbieranie światła: bardzo duża apertura F1.0 znacznie poprawia wydajność odbioru fotonów w podczerwieni, umożliwiając kamerom termowizyjnym uchwycenie wyraźnego kontrastu temperaturowego w warunkach niskiego promieniowania cieplnego.

Wysoka wydajność optyczna: przepuszczalność ≥90% wraz z powłoką AR minimalizuje straty energii podczerwieni; Oświetlenie względne ≥86% zapewnia jednolitą jasność obrazu od środka do krawędzi, unikając ciemnych narożników.

Możliwość dostosowania do trudnych warunków: wodoodporna konstrukcja przedniej soczewki IP67 zapobiega rozpryskom kurzu i wody. Szeroki zakres temperatur roboczych skutecznie tłumi optyczny dryft termiczny i utrzymuje stabilną wydajność obrazowania przy wahaniach temperatury.

Elastyczna regulacja ostrości: zakres ostrości od 0,5 m do ∞ umożliwia przełączanie między inspekcją celu na małej odległości a monitorowaniem na dużą odległość. Kontrolowane zniekształcenie: Zniekształcenie mniejsze niż -10% zmniejsza deformację geometryczną obrazu, poprawiając dokładność pomiaru w zastosowaniach związanych z wykrywaniem temperatury.

Ustandaryzowany interfejs: Mocowanie M25×0,5 umożliwia szybką integrację z większością kamer termowizyjnych z niechłodzonym obiektywem na podczerwień.

3. Pole aplikacji

Bezpieczeństwo obwodowe i monitorowanie granic: Optyka zabezpieczająca to podstawowy segment działalności Shanghai Silk Optical Technology Co., Ltd.. Stosowana w zewnętrznych kamerach termowizyjnych, wykrywająca intruzów w dzień i w nocy bez światła widzialnego, idealna do ogrodzeń fabryk, granic parków i kontroli granicznych.

Przemysłowa konserwacja predykcyjna: Montowana na urządzeniach do kontroli termicznej w celu sprawdzania usterek związanych z przegrzaniem urządzeń zasilających, łożysk mechanicznych, szaf elektrycznych i systemów rurociągów.

Systemy zapobiegania pożarom i wczesnego ostrzegania: Stosowane do monitorowania pożarów lasów, wykrywania ryzyka pożaru w magazynach, identyfikowania z wyprzedzeniem punktów nieprawidłowej wysokiej temperatury.

Montowane na pojazdach systemy termowizyjne: służą jako dodatkowe elementy wizyjne do jazdy nocą dla pojazdów specjalnych, wykrywające pieszych, przeszkody i dzikie zwierzęta w całkowitej ciemności lub gęstej mgle.

Wykrywanie oszczędzania energii w budynku: Wyposażone w przenośne kamery termowizyjne do sprawdzania strat ciepła na ścianach budynków, wycieków powietrza i wad izolacji.

Ładunki systemów bezzałogowych: zintegrowane z UAV do celów lotniczych badań termicznych, monitorowania środowiska oraz misji poszukiwawczo-ratowniczych.
