Szczegółowy opis produktu

1. Parametr

Ogniskowa i przysłona:Stała ogniskowa 13 mm w połączeniu z ultraszybką przysłoną F1.0. Duża apertura maksymalizuje pobór fotonów w podczerwieni, znacznie poprawiając stosunek sygnału do szumu dla czujników termicznych.

Spektrum robocze:Długofalowa podczerwień (LWIR) o długości fali 8–12 μm, główne okno transmisji atmosferycznej do pasywnej detekcji termicznej.

Kompatybilność detektora:Pasuje do detektorów o rozdzielczości 640×512 i rozstawie pikseli 12 μm, tworząc przekątne pole widzenia 40,7° (w poziomie: 32,6°, w pionie: 26,3°) do obserwacji średniego zasięgu.

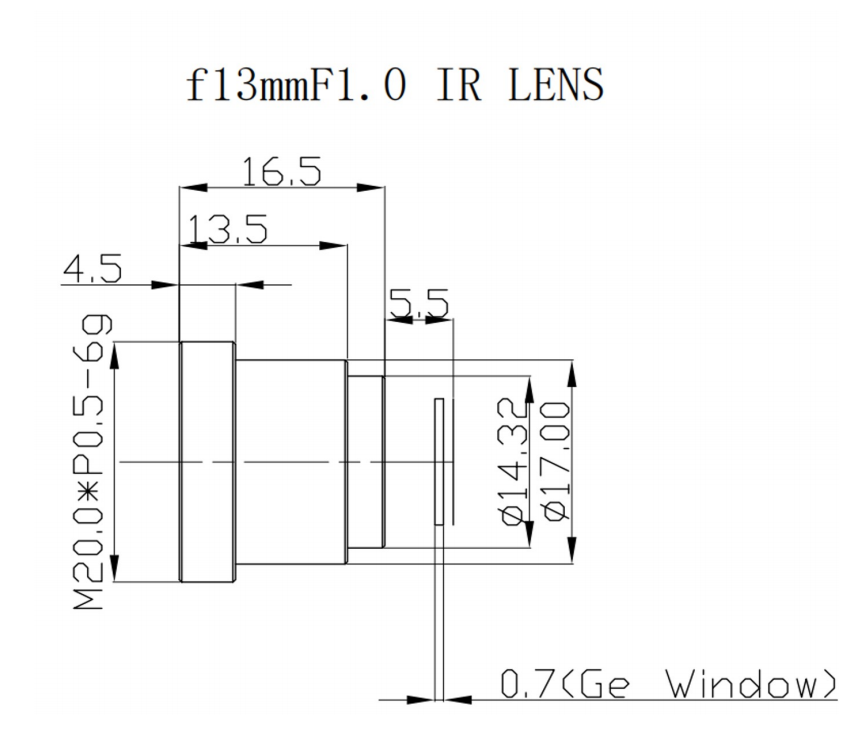

Dane mechaniczne i środowiskowe:Mocowanie M20×0,5 ułatwiające montaż; element przedni posiada stopień ochrony IP67. Zakres temperatur pracy wynosi -40 ℃ ~ +80 ℃, dostosowując się do scenariuszy ekstremalnie zimnych i gorących na zewnątrz. Zakres ostrości obejmuje zakres od 1 m do nieskończoności, obsługując zarówno bliskie, jak i odległe cele termiczne.

Indeks optyczny:≥86% całkowitej przepuszczalności, ≥75% oświetlenia względnego; zniekształcenia kontrolowane w zakresie ≤-1,5%. Odsłonięta optyka posiada powłokę antyrefleksyjną (AR), aby zmniejszyć utratę odbicia powierzchniowego.

2. Zalety wydajności

Doskonała czułość termiczna przy słabym oświetleniu:Duża przysłona F1.0 zbiera znacznie więcej energii podczerwieni w porównaniu z obiektywami na podczerwień o wolniejszej liczbie F, zwiększając klarowność obrazu przy dużych odległościach wykrywania.

Edoskonale jednorodność optyczna:Wysokie oświetlenie względne zapewnia stałą jasność w całym kadrze obrazu, unikając ciemnych narożników. Niskie zniekształcenia zachowują prawdziwą geometrię celu na potrzeby pomiaru i rozpoznawania.

Wysoka wydajność widmowa:Powłoka AR plus przepuszczalność ≥86% minimalizuje straty energii podczerwieni, w pełni uwalniając potencjał niechłodzonych czujek termicznych.

Solidna zdolność adaptacji do środowiska:Wodoodporna i pyłoszczelna konstrukcja przedniej soczewki IP67 eliminuje potrzebę stosowania dodatkowych zewnętrznych okien ochronnych w wielu instalacjach. Szeroki zakres temperatur zapobiega utracie ostrości i zmianom wydajności w ekstremalnych temperaturach otoczenia.

Kompaktowy, przyjazny dla integracji:Standardowe mocowanie M20×0,5 umożliwia bezproblemową integrację ze zminiaturyzowanymi kamerami termowizyjnymi opracowanymi przez partnerów systemu.

3. Pola aplikacji

Bezpieczeństwo granic i nadzór obwodowy:Zewnętrzny monitoring termiczny umożliwiający wykrywanie włamań w dzień i w nocy.

Przemysłowa konserwacja predykcyjna:Wykrywanie usterek związanych z przegrzaniem urządzeń energetycznych, maszyn i rurociągów.

Wizja termowizyjna samochodowa:Nieoryginalne systemy wspomagania jazdy w nocy na podczerwień.

Systemy bezzałogowe:Ładunki termiczne dla małych UAV, bezzałogowych pojazdów naziemnych do poszukiwań i ratownictwa.

Zapobieganie pożarom i monitorowanie lasów:Wczesna identyfikacja ukrytych źródeł ognia.

Audyt energetyczny budynku:Kontrola termiczna pod kątem strat ciepła, wycieków powietrza i wad izolacji.

Nadzór morski:Wykrywanie celów morskich w dzień i w nocy w mglistych warunkach.

ShangHai SILK Optical Technology CO., LTD zapewnia tę serię soczewek termicznych LWIR ze standardową kontrolą jakości i konfigurowalnym wsparciem serwisowym, aby zaspokoić wymagania producentów systemów termowizyjnych na całym świecie w zakresie masowej produkcji.
