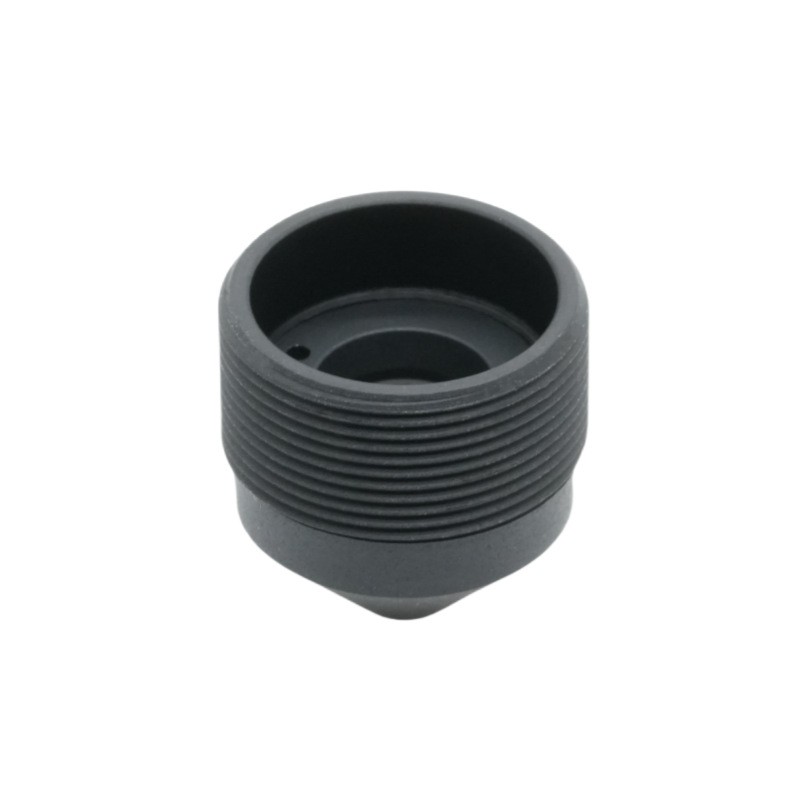

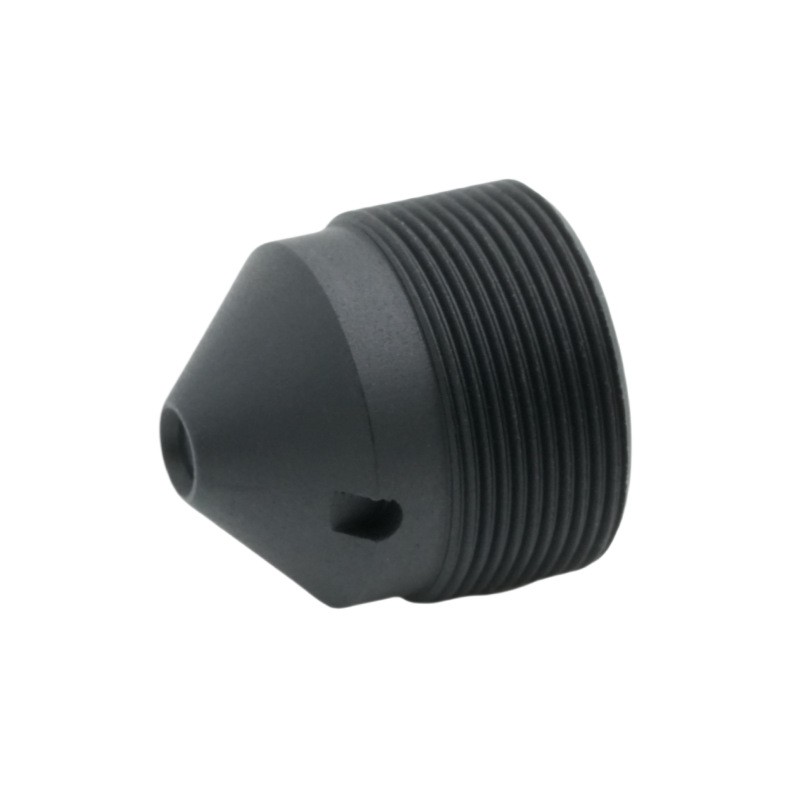

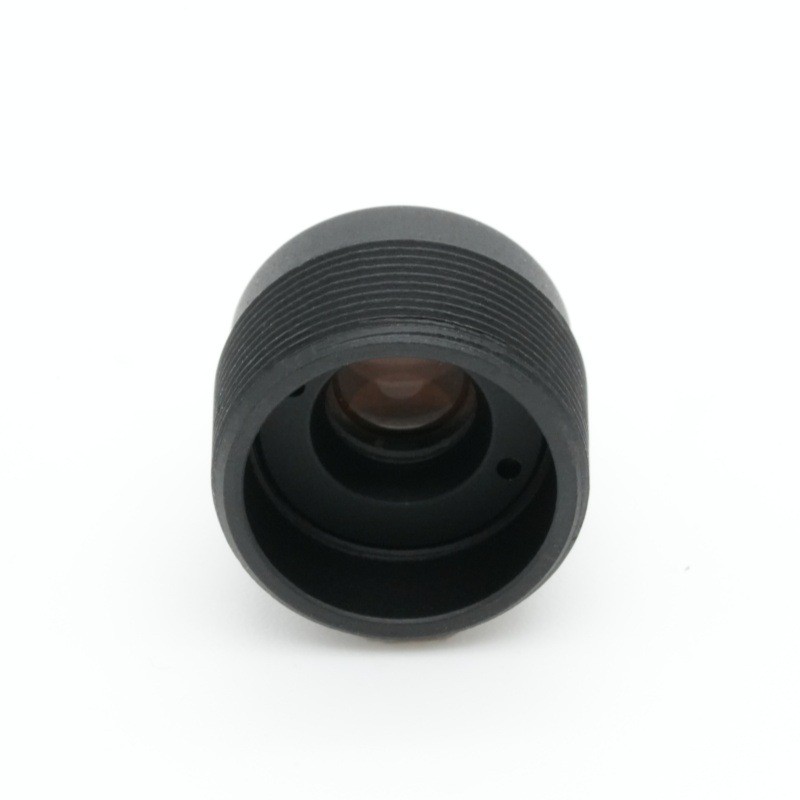

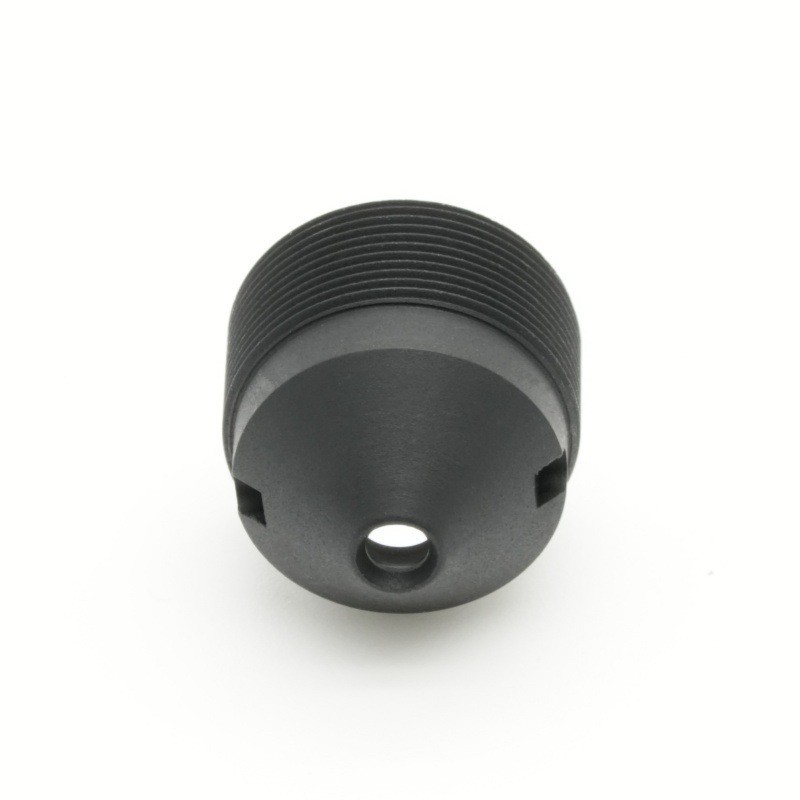

Obiektyw stożkowy M7 6,2 mm

Informacje o produkcie

Wyprodukowane przezTechnologia optyczna BOSHI, ten niezawodny obiektyw o stałej ogniskowej 6,2 mm został zaprojektowany z myślą o dużych projektach zabezpieczeń OEM i zoptymalizowany pod kątem standardu czujnika 1/2,7 cala. Ta kompaktowa, miniaturowa optyka, wyposażona w stałą aperturę F2,6, równoważy zdolność zbierania światła i użyteczną głębię ostrości w zastosowaniach optyki do monitoringu średniego zasięgu. Ten profesjonalny obiektyw płytkowy M7 wykorzystuje konstrukcję soczewki o niskim kącie rozsyłu światła głównego, utrzymywaną poniżej 15 stopni i zapewnia wysoką wydajność obiektywu w zakresie oświetlenia względnego, aby poprawić typowe defekty, takie jak winietowanie narożników i przesunięcie kolorów często spotykane w zwykłych elementach kamer mini ip. Oferuje pole widzenia po przekątnej 74 stopni, ułatwiające rozpoznawanie obiektów i identyfikację ciał ludzkich, a duża tolerancja koła obrazu kompensuje odchylenia montażowe podczas szybkiej produkcji modułów. Firma BOSHI Optical Technology przeprowadza pełną weryfikację optyczną i mechaniczną każdej soczewki tablicy zabezpieczającej OEM, aby uzyskać stabilne obrazowanie przez całą dobę dla sprzętu do monitorowania w pomieszczeniach komercyjnych i mieszkaniowych. Ten element optyczny, zoptymalizowany pod kątem zautomatyzowanych linii montażowych, pasuje do kamer Wi-Fi, kompaktowych modułów IP i wielu urządzeń monitorujących ogólnego przeznaczenia.

Szczegółowy opis produktu

Analiza parametrów

1. Obiektyw stałoogniskowy 6,2 mm z EFL 6,2 ± 5 procent.Ta średnia stała ogniskowa jest specjalnie skalibrowana dla optyki do monitoringu średniego zasięgu. Nie powoduje poważnych zniekształceń krawędzi, jak ma to miejsce w przypadku ultraszerokokątnej optyki, ani nie ogranicza zasięgu sceny, jak robią to kompaktowe teleobiektywy. Przy konwencjonalnej wysokości instalacji monitora montowanej na ścianie, ta ogniskowa umożliwia wyraźną identyfikację postaci ludzkich i towarów w odległości obserwacji 3–8 metrów. Sprawdza się dobrze w wejściach, pomieszczeniach biurowych i sklepach, pozwalając uniknąć kompromisów w zakresie wydajności, jakie powodują ultraszerokokątne lub teleobiektywy kompaktowe.

2. Stała przysłona F2.6 z F/NO 2,6±5 procent.Ta specyfikacja ze stałą przysłoną pasuje do codziennych scenariuszy użycia w monitoringu. Ta stała przysłona F2,6 zapewnia stabilny odbiór światła w normalnym oświetleniu otoczenia, zachowując jednocześnie zadowalającą głębię ostrości. Wiele celów znajdujących się w różnych odległościach w obrębie kadru może jednocześnie zachować ostrość. Pozwala uniknąć ryzyka utraty ostrości spowodowanego zbyt dużą aperturą kompaktowej, miniaturowej optyki.

3. Optymalizacja obiektywu w formacie 1/2,7 cala.Kompletny układ optyczny jest symulowany i dostrajany z wykorzystaniem czujnika 1/2,7 cala. Maksymalny okrąg obrazowy o średnicy 7,0 mm zapewnia wystarczający margines bezpieczeństwa poza aktywnym obszarem roboczym czujnika. Po zintegrowaniu obiektywu M7 z modułami kamer niewielkie przesunięcie położenia generowane przez zautomatyzowany sprzęt SMT nie może powodować mechanicznego winietowania i skutecznie zwiększa wydajność produkcji masowej dla klientów OEM kamer.

4. Specyfikacja pola widzenia: 74 stopnie po przekątnej, 62 stopnie w poziomie i 33,5 stopnia w pionie.Ten parametr kąta jest skalibrowany dla rzeczywistych zastosowań związanych z bezpieczeństwem. Widok poziomy o kącie 62 stopni spełnia większość wymagań dotyczących monitorowania przy montażu ściennym w biurach i sklepach detalicznych. Kąt pionowy dostosowuje standardową wysokość instalacji i zapobiega marnowaniu zasobów pikseli na nadmiarowym obszarze obrazu na suficie lub na ziemi.

5. Soczewka o niskim kącie promienia głównego i CRA <15 stopni.Stanowi to jedną z kluczowych zalet konkurencyjnych tego komponentu minikamery IP. Wiele tanich obiektywów kompaktowych ma wysoką wartość CRA. W połączeniu z głównymi czujnikami CMOS, wysoka wartość CRA będzie powodować przebarwienia narożników, spadek czułości i nierówną jasność. Ta konstrukcja obiektywu, kontrolowana poniżej 15 stopni, znacznie redukuje tego typu wady optyczne.

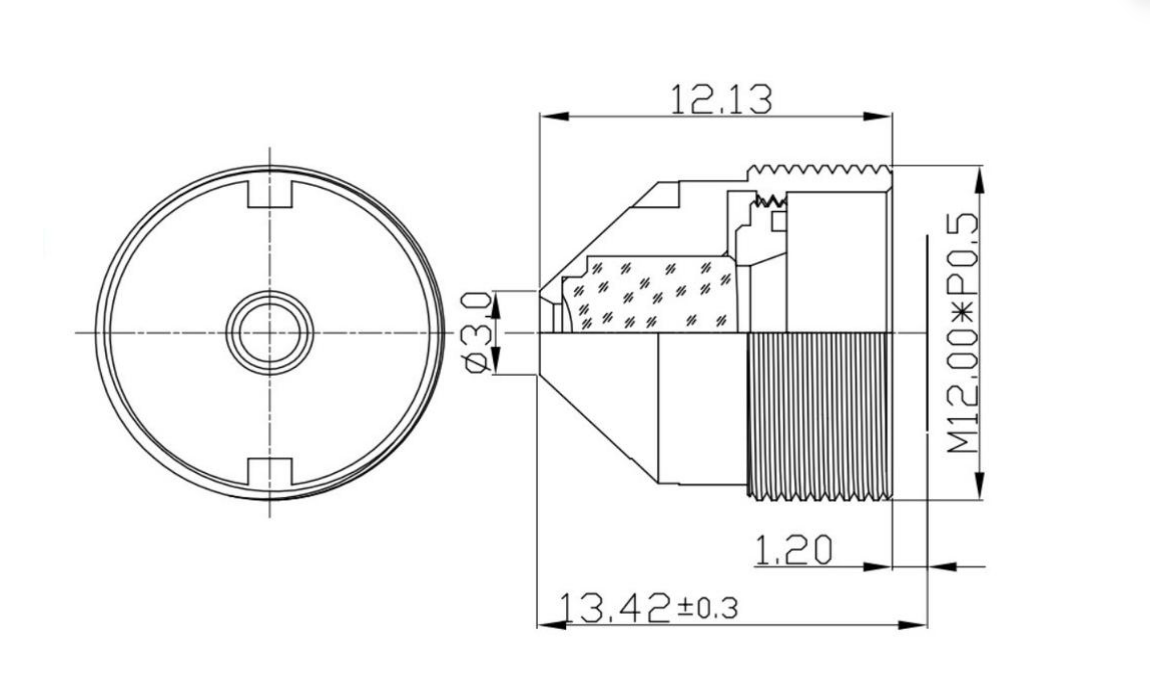

6. Specyfikacje mechaniczne obiektywu płytkowego M7.TTL osiąga 13,42 ± 0,3 mm, a BFL osiąga 6,5 ​​± 0,2 mm. Całkowita długość ścieżki i tylna ogniskowa podlegają ścisłemu zarządzaniu tolerancją. Kompaktowe wymiary całkowite umożliwiają wysoce zintegrowaną konstrukcję miniaturowych modułów. Precyzyjne tolerancje mechaniczne zapewniają stałą wydajność optyczną po zautomatyzowanym montażu wkręcanym w przypadku masowych zamówień soczewek zabezpieczających OEM.

7. Wskaźnik zniekształceń i oświetlenia.Zniekształcenie telewizora wynosi – 12,00 procent, a oświetlenie względne sięga 58,0 procent. Poziom zniekształceń jest dostosowany do nagrywania z monitoringu wideo i zapobiega nienaturalnemu rozciąganiu sceny. Wysoka wydajność obiektywu wynosząca 58,0% zapewnia odpowiednią jasność w rogach obrazu i zmniejsza obciążenie algorytmu ISP przy korekcji ciemnych krawędzi.

Podstawowe zalety wydajności dzięki technologii optycznej BOSHI

1. Dopasowana konstrukcja dojrzałego obiektywu stałoogniskowego 6,2 mm i stałej przysłony F2,6 zapewnia zrównoważoną wydajność optyczną dla optyki do monitoringu średniego zasięgu. Obiektyw utrzymuje stabilną moc wyjściową w jasnym świetle dziennym i przyciemnionym pomieszczeniu. Może w pełni odblokować możliwości obrazowania obiektywu w formacie 1/2,7 cala bez dużej zależności od korekcji oprogramowania ISP.

2. Jako kompaktowa miniaturowa optyka wyposażona w powiększony okrąg obrazowy o średnicy 7,0 mm, ten obiektyw M7 zapewnia tolerancję na błędy montażowe. Niewielkie odchylenie położenia podczas montażu modułu masy nie spowoduje powstania ciemnych rogów obrazu i obniży odsetek wadliwych produktów w przypadku producentów OEM kamer.

3. Natywna cecha obiektywu o niskim kącie głównego promienia światła współpracuje z wysokimi wskaźnikami względnego oświetlenia. Produkt zapewnia korzystną jasność i spójność kolorów od środka obrazu do rogów. Skutecznie rozwiązuje problemy z cieniowaniem narożników i zmianą kolorów, które stanowią problem dla wielu konkurencyjnych komponentów kamer mini IP.

4. Konstrukcja mechaniczna zostaje zoptymalizowana pod kątem zautomatyzowanych procesów produkcji masowej. BOSHI Optical Technology wdraża kontrolę pobierania próbek obejmującą indeksy optyczne i wymiary mechaniczne dla każdej partii soczewek zabezpieczających OEM. W przypadku dużych projektów nadzoru OEM i ODM można zagwarantować stabilną wydajność produktu.

5. Umiarkowany poziom zniekształceń telewizora i wydajność oświetlenia krawędzi zmniejszają wymagania dotyczące złożonego algorytmu korekcji obrazu. Kamery zamontowane z tym obiektywem mogą przesyłać naturalny materiał wideo z monitoringu i oszczędzać zasoby obliczeniowe chipów dla innych modułów funkcjonalnych.

Scenariusze zastosowań docelowych

1. Komercyjny sprzęt do nadzoru wewnętrznego.Dotyczy to kamer antykradzieżowych przeznaczonych do sprzedaży detalicznej, modułów monitorowania biur i kompaktowych kamer IP w korytarzach w holu. Jako optyka do monitoringu średniej klasy, ten obiektyw z tablicą zabezpieczającą OEM doskonale pasuje do obiektywu w formacie 1/2,7 cala. Będąc wykwalifikowanym komponentem kamery mini ip, rejestruje wyraźne szczegóły obiektów i ciał ludzkich w średniej wielkości strefach publicznych.

2. Inteligentne urządzenia zabezpieczające w domu.Zakres zastosowań obejmuje domowe kamery monitorujące Wi-Fi i pomocnicze moduły kamer wejściowych do budynków. Dzięki kompaktowej miniaturowej konstrukcji optyki i cechom obiektywu o niskim kącie rozsyłu światła głównego, ten obiektyw płytkowy M7 może dostosować sprzęt kamery domowej do ograniczonej przestrzeni wewnętrznej.

3. Mini wbudowane systemy wizyjne.Obsługuje pomocnicze kamery kontroli dostępu i małogabarytowe moduły gromadzenia obrazu wykorzystujące interfejs M7. Obiektyw o stałej ogniskowej 6,2 mm zapewnia odpowiednie powiększenie do obserwacji obiektów na krótkich i średnich dystansach.

4. Masowe projekty kamer monitorujących OEM.Dotyczy to produkowanych masowo kamer analogowych i kamer IP. BOSHI Optical Technology dostarcza ekonomiczne rozwiązania optyczne. Ten obiektyw o stałej przysłonie F2,6 można osadzić w gotowym osprzęcie kamery dla światowych marek produktów zabezpieczających.
