Soczewka stożkowa o średnicy 6,2 mm

Krótki opis produktu

ShangHai SILK Optical Technology CO., LTD oferuje obiektyw M7, kompaktowy obiektyw optyczny zaprojektowany z myślą o integracji obiektywów do aparatów małoformatowych z przetwornikami obrazu 1/2,7 cala. Ten obiektyw o stałej ogniskowej 6,2 mm wykorzystuje 4-grupową konstrukcję zespołu soczewek, zapewniając zrównoważoną wydajność obrazowania dla sprzętu miniaturowych kamer. Ten miniaturowy obiektyw szerokokątny o maksymalnym promieniu Ø7,0 mm obsługuje pole widzenia o przekątnej 74°, aby uchwycić wystarczające pokrycie sceny. Obiektyw CRA z głównym kątem rozsyłu światła poniżej 15° doskonale pasuje do typowych czujników CMOS i zmniejsza ryzyko winietowania, w połączeniu z wysokim oświetleniem względnym wynoszącym 58,0%, aby zachować jednolitą jasność w całej ramce. Ten kompaktowy obiektyw do monitoringu, wyposażony w kompaktowe mocowanie M7, charakteryzuje się krótką całkowitą długością ścieżki wynoszącą 13,42 ± 0,3 mm, doskonale pasującą do obudów urządzeń o ograniczonej przestrzeni Soczewki optyczne poddawane są rygorystycznym testom optycznym, aby zagwarantować stałą moc wyjściową dla produkowanych masowo wbudowanych urządzeń wizyjnych.

Szczegółowy opis produktu

1. Analiza parametrów

- Wydajność ogniskowa: Ten obiektyw o stałej ogniskowej 6,2 mm zapewnia efektywną ogniskową 6,2 ± 5% mm z aperturą F/NO 2,6 ± 5%, równoważąc pobór światła i głębię ostrości w codziennych scenariuszach obrazowania w pomieszczeniach i na zewnątrz.

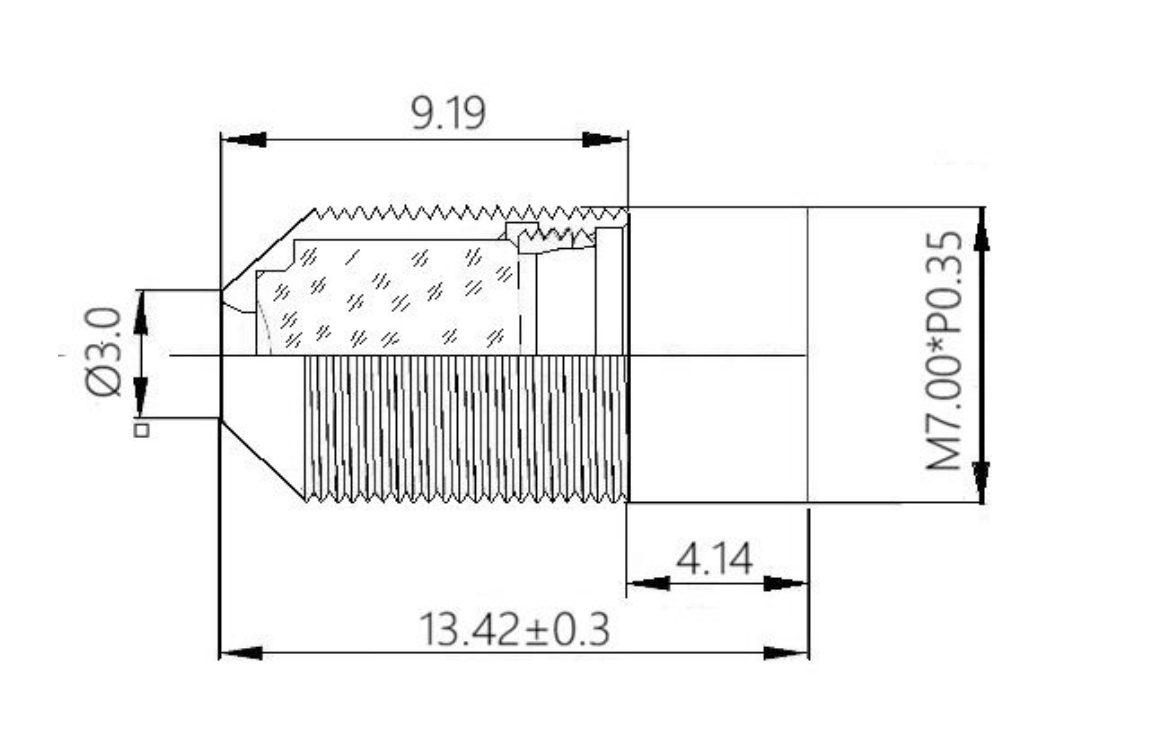

- Wymiar mechaniczny: całkowity TTL osiąga 13,42 ± 0,3 mm, BFL wynosi 6,5 ± 0,2 mm; Mocowanie M7 zapewnia łatwy montaż małych modułów kamer.

- Struktura optyczna: 4-grupowy zespół soczewek zapewnia kompaktowy układ optyczny, maksymalny okrąg obrazu Ø7,0 mm, idealnie dopasowany do docelowego rozmiaru czujnika 1/2,7".

- Pole widzenia: Szerokokątny miniaturowy obiektyw zapewnia pole widzenia 74° po przekątnej, 62° w poziomie i 33,5° w pionie. Zniekształcenie sygnału telewizyjnego wynosi -12,00% i jest odpowiednie do ogólnego monitorowania bez wymagań dotyczących bardzo niskich zniekształceń.

- Wskaźniki optyczne: oświetlenie względne 58,0%; jako obiektyw o niskiej wartości CRA, CRA<15°, co znacznie zmniejsza problem ciemnych narożników w przypadku czujników CMOS.

ShangHai SILK Optical Technology CO., LTD ściśle kontroluje tolerancję każdego kluczowego parametru, aby zachować spójność partii tego obiektywu M7.

2. Zalety wydajności

- Kompaktowa obudowa: jako kompaktowy obiektyw optyczny, wyjątkowo krótka długość całkowita dostosowuje się do wysoce zminiaturyzowanych struktur modułów kamer, oszczędzając przestrzeń wewnętrzną urządzenia.

- Kompatybilność czujnika: zoptymalizowana pod kątem obiektywów do aparatów małoformatowych 1/2,7 cala; charakterystyka obiektywu o niskiej wartości CRA pozwala uniknąć spadku czułości czujnika na krawędziach obrazu.

- Jednolita jasność ekranu: wysokie oświetlenie względne utrzymuje użyteczną jasność w całej klatce, zmniejszając obciążenie pracą końcową przetwarzania w przypadku wbudowanych systemów wizyjnych.

- Praktyczne pokrycie szerokokątne: ten miniaturowy obiektyw szerokokątny zapewnia przyzwoite pole widzenia, co pozwala uchwycić więcej informacji o scenie przy ograniczonej liczbie kamer.

- Niezawodny montaż: Standardowe mocowanie M7 zapewnia stabilne mechaniczne pozycjonowanie; Firma ShangHai SILK Optical Technology CO., LTD przeprowadza pełną kontrolę optyczną przed dostawą tej soczewki optycznej do monitoringu.

3. Pola aplikacji

- Miniaturowe kamery monitorujące: ten obiektyw optyczny do monitoringu pasuje do małych domowych kamer bezpieczeństwa i kompaktowych modułów kamer IP do monitorowania w pomieszczeniach.

- Wbudowany sprzęt wizyjny: Kompaktowy obiektyw optyczny współpracuje z pomocniczymi kamerami przemysłowymi o małych rozmiarach wbudowanymi w inteligentne urządzenia gospodarstwa domowego.

- Terminale wizualne IoT: obiektyw o stałej ogniskowej 6,2 mm można zintegrować z inteligentnymi kamerami drzwiowymi i urządzeniami wizualnej kontroli dostępu wyposażonymi w czujniki 1/2,7 cala.

- Miniaturowe obrazowanie konsumenckie: ten małoformatowy obiektyw do aparatów fotograficznych przeznaczony jest do kompaktowych urządzeń do gromadzenia obrazu, wymagających widzenia średnio szerokokątnego.

- Niestandardowe miniaturowe moduły optyczne: 4-grupowa struktura zespołu soczewek umożliwia indywidualne dopasowanie wtórne do specjalnych projektów miniaturowych systemów wizyjnych firmy ShangHai SILK Optical Technology CO., LTD.
