Soczewka stożkowa o średnicy 24 mm

Informacje o produkcie

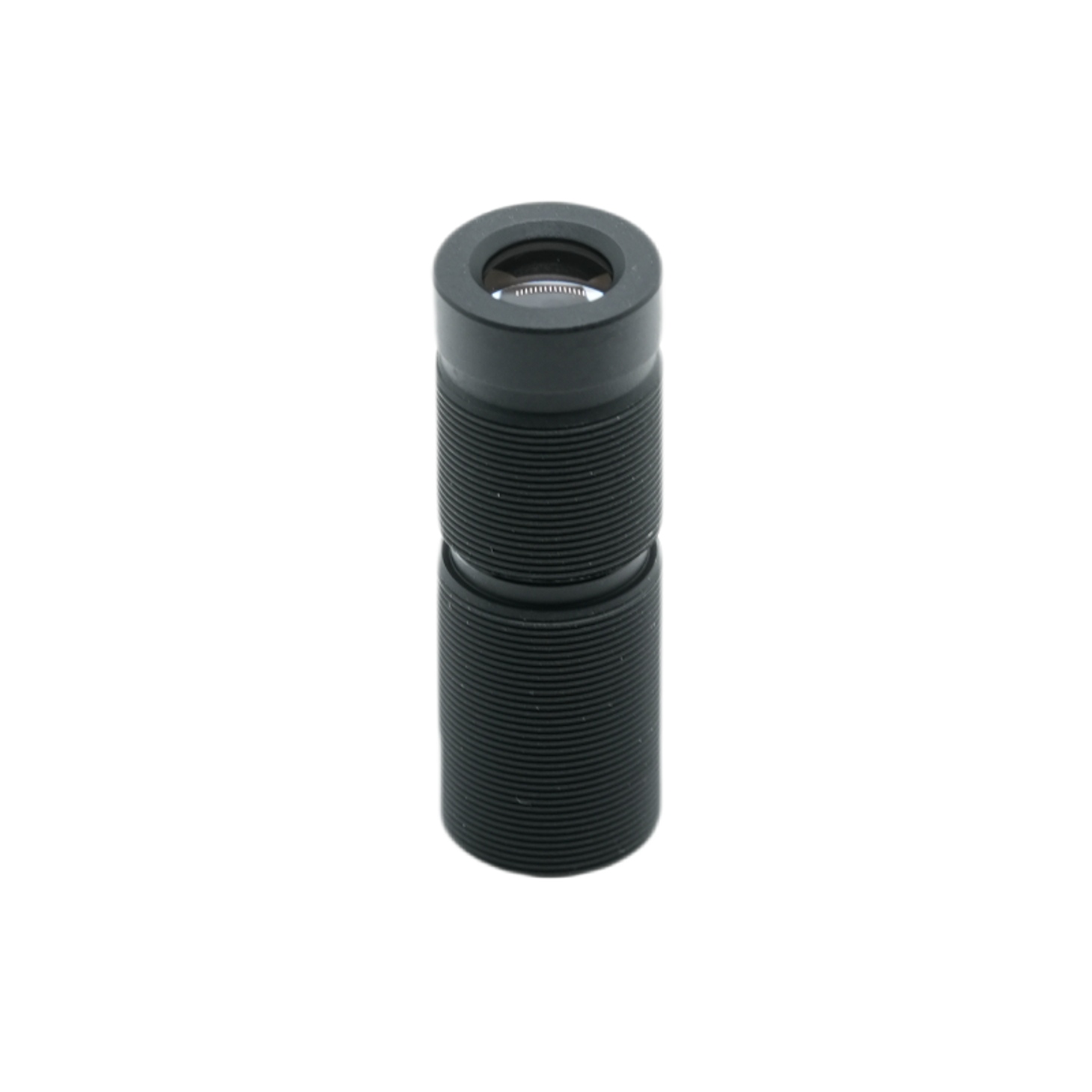

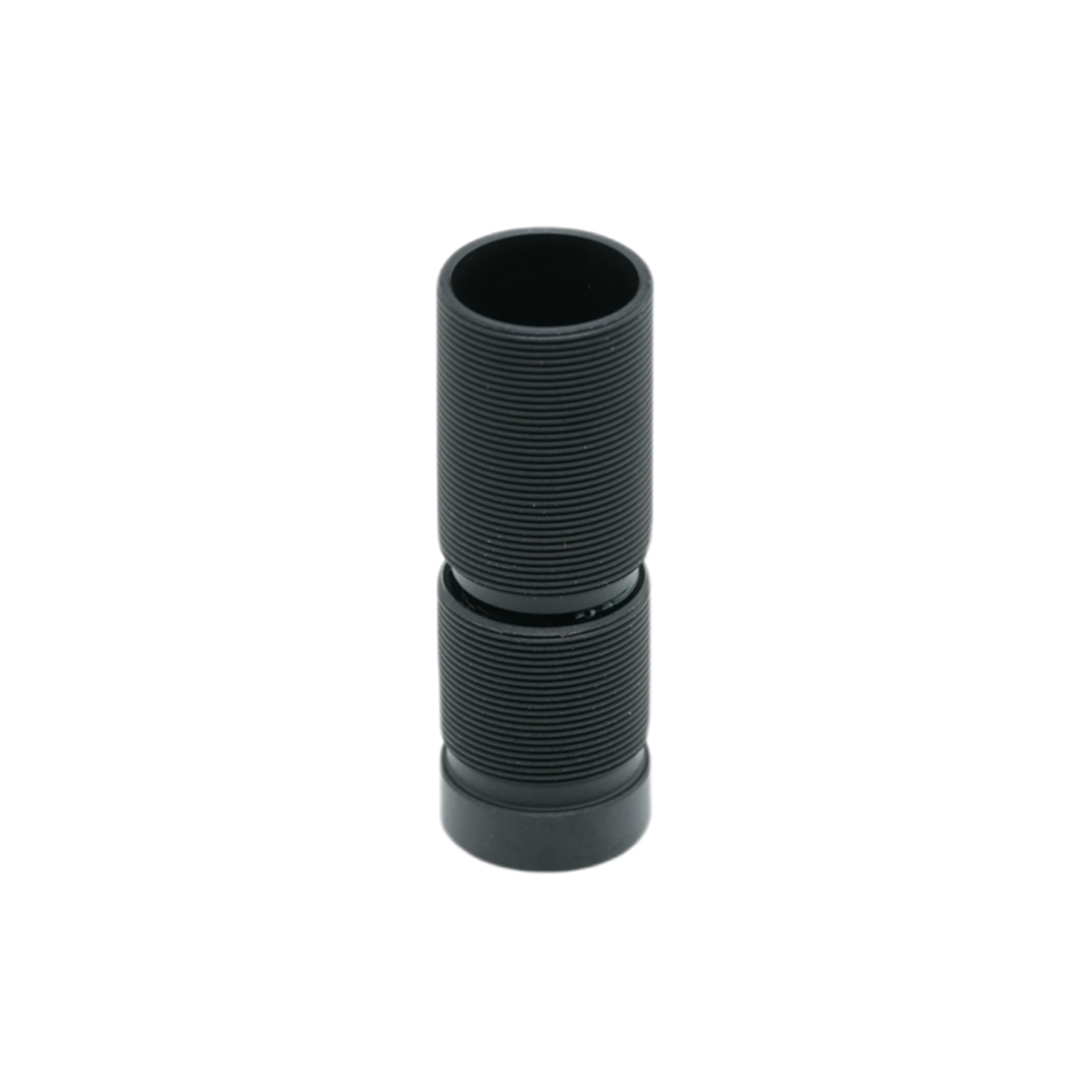

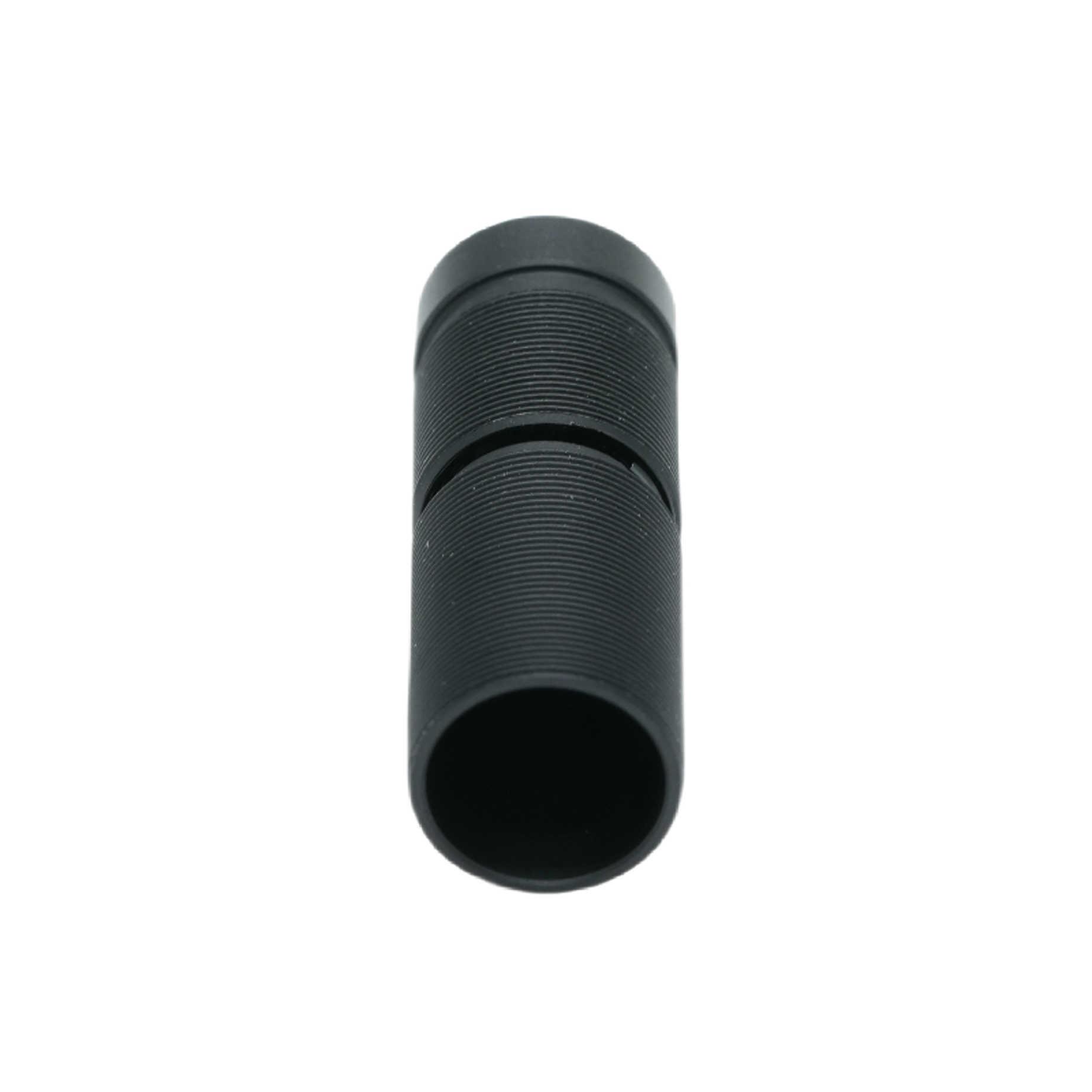

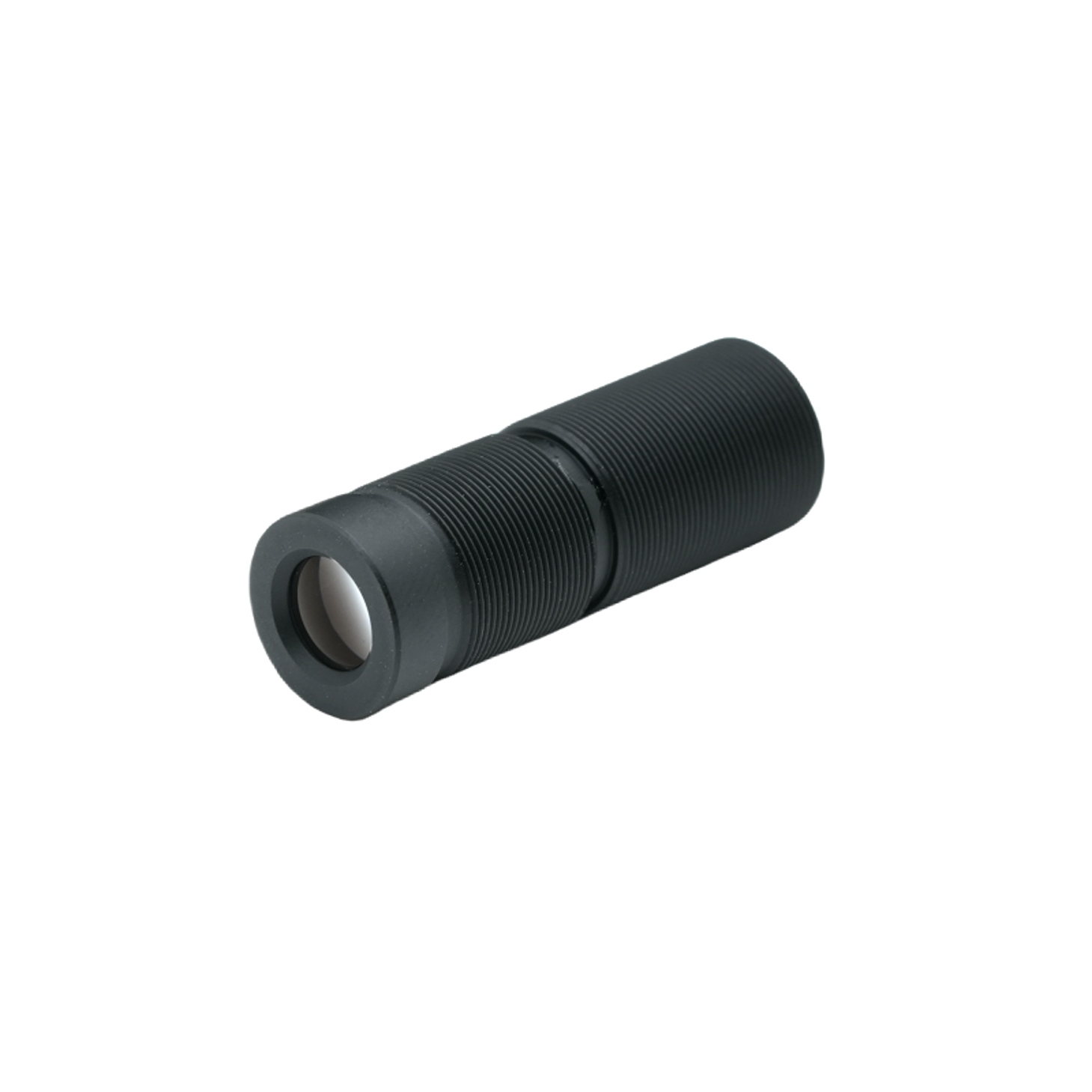

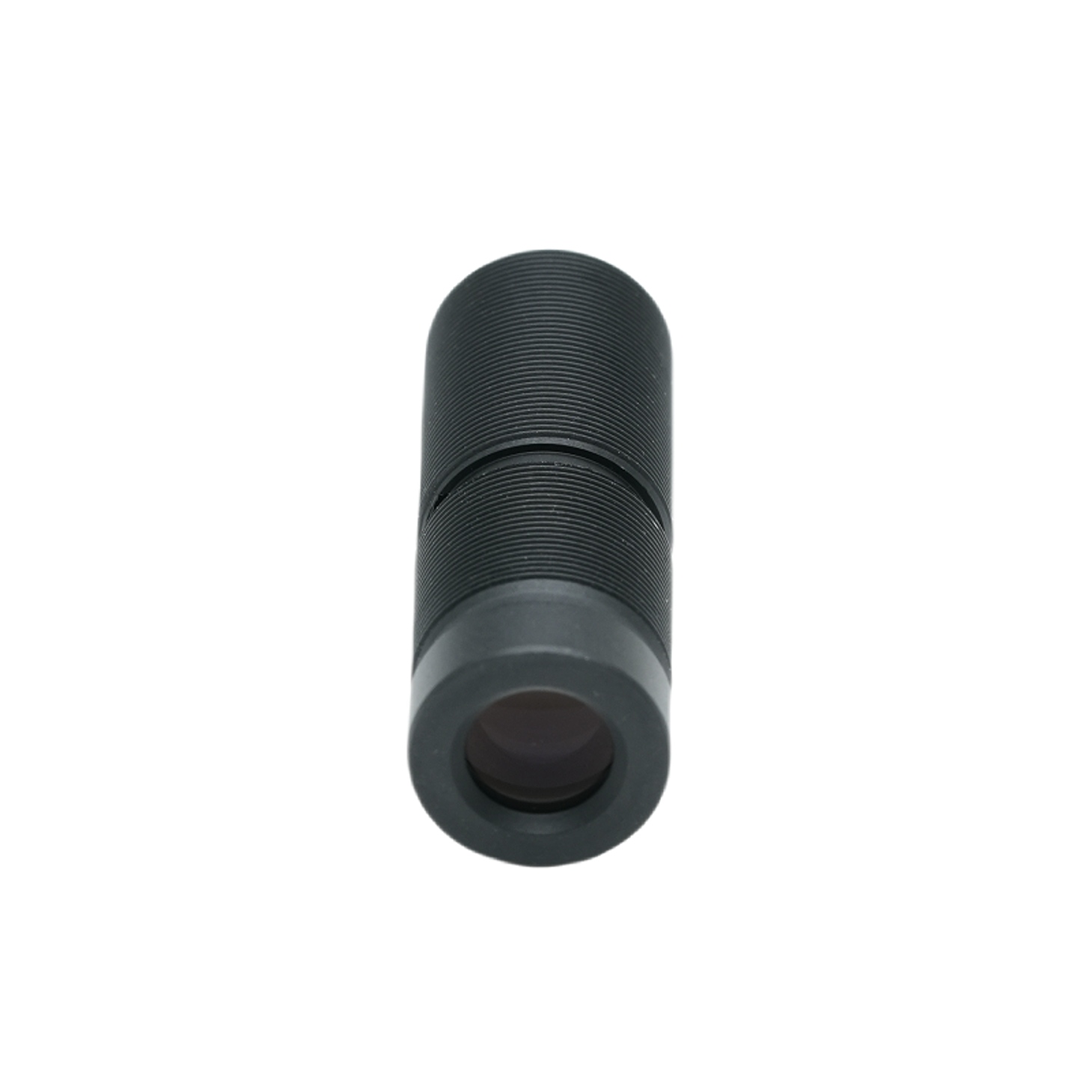

PL-2445D-M9 to kompaktowy obiektyw stałoogniskowy zaprojektowany przez BOSHI Optical Technology do obrazowania przemysłowego o wysokiej rozdzielczości. Dzięki ogniskowej 24 mm i przysłonie F/4,5 obiektyw ten zapewnia wyjątkową klarowność i stałą jasność na czujniku 1/2,5 cala, obejmującym maksymalny obszar obrazu o średnicy Ø7,4 mm. Jego całkowicie szklana (3-elementowa) konstrukcja zapewnia stabilność termiczną i doskonałą transmisję, natomiast mocowanie z gwintem M9 (P0,35) zapewnia niezawodną integrację mechaniczną z systemami o ograniczonej przestrzeni. Obiektyw oferuje wąskie pole widzenia (przekątna 16,7°), idealne do kontroli na duże odległości, przy zniekształceniu telewizora wynoszącym zaledwie -0,05% i względnym oświetleniu wynoszącym 97,0% – wartościach gwarantujących wierną reprodukcję geometryczną i minimalne winietowanie. Kąt głównego promienia (CRA) utrzymuje się na poziomie poniżej 6,6°, zapewniając doskonałą kompatybilność z nowoczesnymi układami mikrosoczewek z czujnikiem, niezależnie od tego, czy jest stosowany w automatycznej inspekcji optycznej, precyzyjnej metrologii czy w nadzorze, ten obiektyw o ogniskowej 24 mm firmy BOSHI Optical Technology utrzymuje ostrość od środka do krawędzi. co czyni go niezawodnym wyborem dla integratorów OEM, którzy wymagają powtarzalnej jakości obrazowania bez kompromisów w zakresie rozmiaru i kosztów.

Szczegółowy opis produktu

BOSHI Optical Technology przedstawia PL-2445D-M9, precyzyjny obiektyw optyczny dostosowany do platform z czujnikami 1/2,5". Poniżej znajduje się obszerne zestawienie jego specyfikacji, zalet wydajności i scenariuszy zastosowań.

1. Kluczowe parametry optyczne

Ogniskowa: 24 mm ±5% – zapewnia umiarkowaną perspektywę teleobiektywową, umożliwiając powiększanie odległych obiektów przy zachowaniu rozsądnych odległości roboczych.

Przysłona (F/NO.): F/4,5 ±5% – równoważy przepływ światła z głębią ostrości, odpowiednia do dobrze oświetlonych hal fabrycznych i środowisk zewnętrznych.

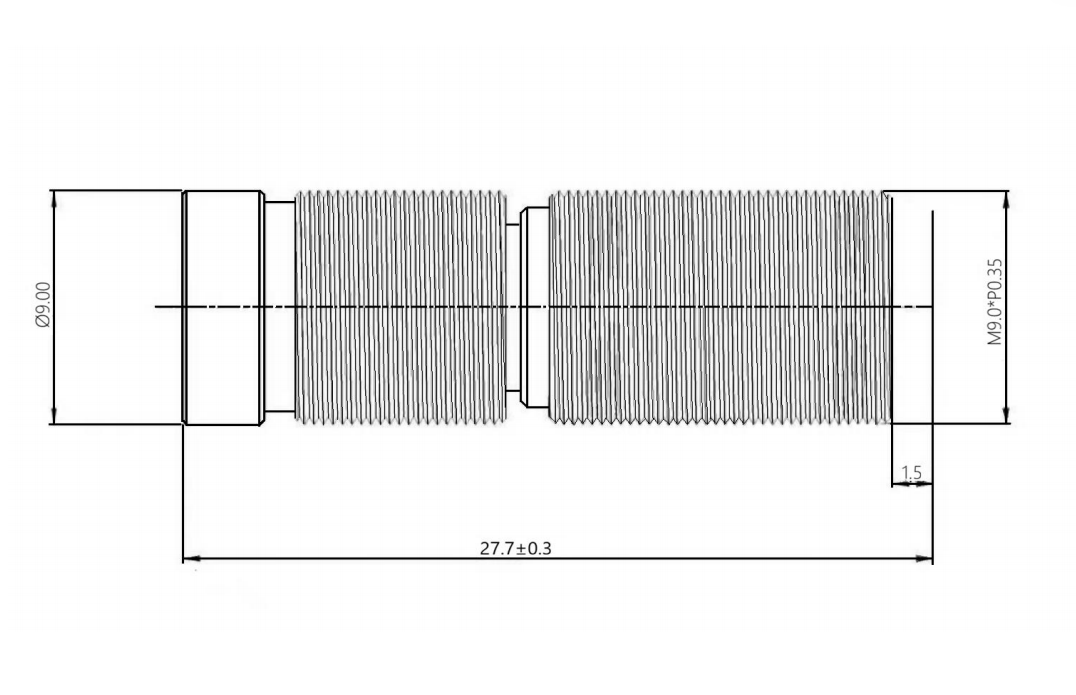

Całkowita długość toru (TTL): 27,7 ± 0,3 mm – ultrakompaktowa powierzchnia dla zminiaturyzowanych modułów kamer.

Tylna ogniskowa (BFL): 17,65 mm – zapewnia duży prześwit do montażu filtra lub szklanej osłony.

Maksymalny okrąg obrazu: Ø7,4 mm – w pełni pokrywa aktywny obszar czujnika 1/2,5 cala bez przycinania.

Pole widzenia: przekątna 16,7°, poziomo 13,4°, pionowo 10,7° – geometria o wąskim kącie idealna do szczegółowej inspekcji małych celów z dużej odległości.

Mocowanie: M9×P0,35 – standardowy gwint do obiektywów miniaturowych, zapewniający łatwą wymienność z istniejącymi obudowami opartymi na M9.

2. Zalety wydajności

Wyjątkowo niskie zniekształcenia: zniekształcenie telewizora jest określone na poziomie -0,05%, co prawie eliminuje efekty beczkowe lub poduszkowe. Zapewnia to dokładny pomiar wymiarów i zachowanie linii prostej, co jest krytyczne dla zadań metrologicznych i osiowania.

Wysokie oświetlenie względne: na poziomie 97,0% obiektyw utrzymuje równomierną jasność w całym czujniku, co ogranicza potrzebę korekcji cieniowania w procesie przetwarzania końcowego i poprawia stosunek sygnału do szumu na obrzeżach.

Zoptymalizowany główny kąt promienia: CRA <6,6° odpowiada nachyleniu mikrosoczewki większości czujników 1/2,5", minimalizując przesunięcia kolorów i utratę czułości na krawędziach. Ta kompatybilność zwiększa ogólną wydajność kwantową systemu.

Konstrukcja całkowicie szklana (3 elementy): 3-elementowa konstrukcja ze szkła zapewnia doskonałą stabilność termiczną, odporność na zarysowania i odporność na promieniowanie UV w porównaniu z alternatywnymi tworzywami sztucznymi. Gwarantuje powtarzalną ostrość w szerokim zakresie temperatur (-20°C do +70°C).

Precyzyjny gwint M9: Mocowanie M9 o drobnym skoku umożliwia dokładną regulację ostrości i bezpieczne blokowanie, zapobiegając przypadkowemu rozcentrowaniu podczas wibracji lub wstrząsów.

3. Obszary zastosowań

Widzenie maszynowe i kontrola automatyczna: Dzięki ogniskowej 24 mm i niskim zniekształceniom obiektyw ten doskonale sprawdza się w inspekcji płytek PCB, wykrywaniu defektów powierzchni i ustawianiu miniaturowych komponentów. Wąskie pole widzenia dobrze współpracuje z czujnikami 1/2,5 cala o wysokiej rozdzielczości, co pozwala na rozpoznawanie drobnych szczegółów (np. obiektów 5–10 µm).

Metrologia przemysłowa: niemal zerowe zniekształcenia i wysokie względne oświetlenie sprawiają, że idealnie nadaje się do pomiarów mierników, skanowania 3D i systemów kalibracyjnych, gdzie najważniejsza jest absolutna dokładność.

Bezpieczeństwo i nadzór: W przypadku monitorowania dalekiego zasięgu w korytarzach, tunelach lub ogrodzeniach obwodowych charakterystyka teleobiektywu w połączeniu z przysłoną F/4,5 zapewnia wystarczającą głębię ostrości, aby utrzymać ostrość obiektów w szerokim zakresie odległości.

Wbudowane systemy wizyjne: Kompaktowy rozmiar (TTL <28 mm) i gwint M9 umożliwiają integrację z dronami, robotyką i ręcznymi urządzeniami inspekcyjnymi, gdzie waga i przestrzeń mają kluczowe znaczenie.

Obrazowanie naukowe i laboratoryjne: Jego stabilne parametry optyczne umożliwiają pomocnicze obrazowanie mikroskopowe, profilowanie wiązek i dokumentację o wysokim kontraście płaskich próbek.

Firma BOSHI Optical Technology zaprojektowała PL-2445D-M9 tak, aby spełniać rygorystyczne wymagania nowoczesnej optyki przemysłowej. Każda jednostka przechodzi indywidualne testy kolimacji i rozdzielczości, aby mieć pewność, że ogniskowa 24 mm i przysłona F/4,5 zapewniają stałą jakość. Niski współczynnik CRA obiektywu i minimalne zniekształcenia dodatkowo zmniejszają złożoność algorytmiczną w procesach przetwarzania obrazu, przyspieszając cykle wdrażania dla integratorów systemów. Niezależnie od tego, czy obiektyw ten jest używany na szybkich liniach produkcyjnych, czy w stacjonarnych stacjach pomiarowych, stanowi niezawodne i ekonomiczne rozwiązanie, które wykorzystuje dziesięciolecia doświadczenia firmy BOSHI Optical Technology w produkcji. W przypadku niestandardowych adaptacji mocowania lub wariantów powłoki AR fabryka zapewnia elastyczne wsparcie OEM, dzięki czemu PL-2445D-M9 bezproblemowo pasuje do istniejącej architektury optycznej.
