Soczewka stożkowa 24 mm

Krótki opis produktu

BOSHI OptycznyTechnologia wprowadza wysokiej jakości stałoogniskowy obiektyw 24 mm stworzony z myślą o niezawodnym obrazowaniu wysokiej jakości w zastosowaniach profesjonalnych i przemysłowych. Ten obiektyw z przysłoną F4,5 jest zoptymalizowany pod kątem pełnej zgodności z urządzeniami z czujnikiem 1/2,0 cala, zapewniając jednolitą wydajność optyczną od środka do krawędzi ramki obrazu. Wyposażony w standardowe mocowanie M12 i zwartą konstrukcję korpusu, obiektyw łatwo integruje się z różnymi systemami kamer i kompaktowymi konstrukcjami urządzeń bez dodatkowych prac adaptacyjnych.

Obiektyw charakteryzuje się wyjątkowo niskimi zniekształceniami telewizyjnymi i wysokim oświetleniem względnym na poziomie 97%, co zapewnia minimalne deformacje geometryczne i stałą jasność w całym kręgu obrazu. W jego konstrukcji optycznej priorytetem jest ostrość, dokładność kolorów i wyrazistość krawędzi, co czyni go solidnym wyborem do zastosowań wymagających precyzyjnej reprodukcji obrazu. Dzięki solidnej konstrukcji mechanicznej i ścisłej kontroli jakości ta soczewka czujnika 1/2,0 cala utrzymuje stabilną pracę nawet podczas długotrwałej, ciągłej pracy.

Nadaje się do stosowania zarówno w pomieszczeniach, jak i na zewnątrz, ten obiektyw z mocowaniem M12 stanowi ekonomiczne rozwiązanie optyczne dla integratorów systemów, producentów kamer i dostawców rozwiązań na całym świecie. Firma BOSHI Optical Technology przeprowadza kompleksowe testy optyczne każdego urządzenia przed dostawą, aby zagwarantować dokładność parametrów i trwałość użytkową, a także umożliwia elastyczne zamawianie ilości w celu dopasowania do różnych skali projektu.

Szczegółowy opis produktu

Szczegółowa analiza parametrów

1. Jako obiektyw stałoogniskowy 24 mm, produkt ten ma nominalną ogniskową 24 mm z tolerancją 5%, co zapewnia stabilne powiększenie i przewidywalne pole widzenia, co pozwala uzyskać spójny obraz. Jego przysłona F4,5 skutecznie równoważy dopływ światła i głębię ostrości, zmniejszając ryzyko prześwietlenia i utrzymując wyraźną ostrość obiektów znajdujących się w różnych odległościach.

2. Ten obiektyw z czujnikiem 1/2,0 cala obsługuje maksymalny okrąg obrazu wynoszący 8,4 mm, co w pełni pokrywa aktywny obszar czujników 1/2,0 cala i pozwala uniknąć winietowania w rogach. Mechaniczne tylne ogniskowanie wynosi 3,5 mm z tolerancją 0,2 mm, co zapewnia precyzyjne ustawienie odległości kołnierza i gwarantuje ostre skupienie na powierzchni czujnika.

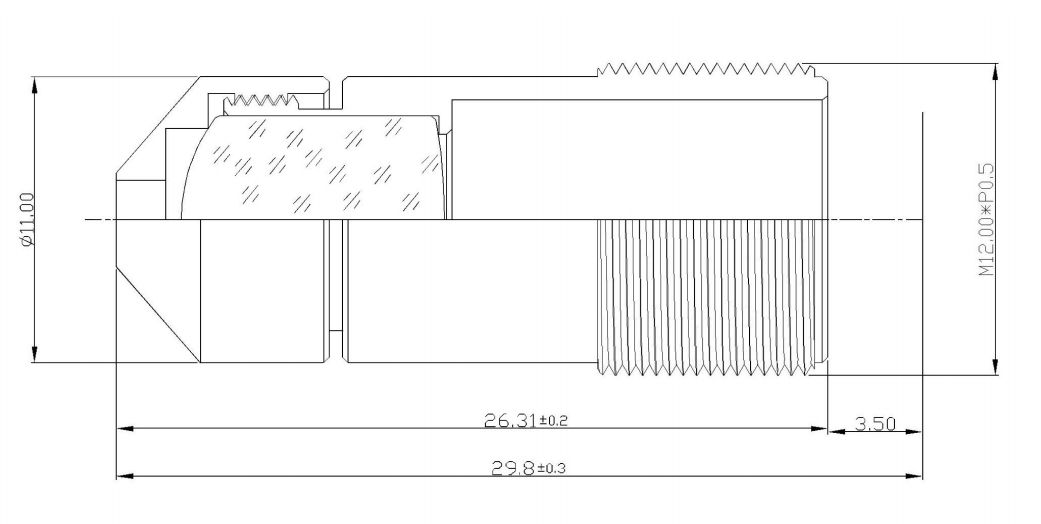

3. Obiektyw posiada uniwersalne mocowanie M12, główny interfejs dla kompaktowych systemów kamer, który umożliwia bezpośredni montaż na większości korpusów kamer i modułów czujników z mocowaniem M12. Jego całkowita długość wynosi 29,8 mm, co pozwala zachować kompaktową obudowę, idealną do projektów urządzeń o ograniczonej przestrzeni.

4. Podstawowe specyfikacje optyczne obejmują pole widzenia po przekątnej 19,3 stopnia, zniekształcenie telewizora na poziomie -0,05 procent, oświetlenie względne na poziomie 97,0 procent i kąt głównego promienia mniejszy niż 6,6 stopnia. BOSHI Optical Technology przeprowadza pełne testy parametrów każdego obiektywu, aby upewnić się, że wszystkie wartości odpowiadają opublikowanym standardom.

Przewaga wydajności

1. Konstrukcja tego obiektywu z aperturą F4,5 o bardzo niskim poziomie zniekształceń skutecznie ogranicza geometryczne zakrzywianie linii prostych na obrazie, co jest niezbędne w przypadku zadań pomiarowych i scenariuszy wymagających dokładnego odtworzenia sceny. Poziom dystorsji jest wyraźnie lepszy od przeciętnych obiektywów w tym samym zakresie ogniskowych.

2. Dzięki oświetleniu względnemu wynoszącemu 97% ten stałoogniskowy obiektyw 24 mm zapewnia bardzo równomierny rozkład jasności od środka obrazu do krawędzi. Eliminuje to typowy problem z ciemnymi narożnikami, poprawia ogólną jakość obrazu i zmniejsza nakład pracy związany z korekcją oprogramowania w przetwarzaniu końcowym.

3. Główny kąt promienia mniejszy niż 6,6 stopnia zapewnia doskonałe dopasowanie do czujników 1/2,0 cala, minimalizując przesunięcie kolorów i pogorszenie ostrości na obrzeżach obrazu. Ta cecha sprawia, że ​​obiektyw doskonale nadaje się do czujników o wysokiej rozdzielczości, które mają rygorystyczne wymagania dotyczące kąta padania światła.

4. Technologia optyczna BOSHI stosuje precyzyjne procesy produkcji i montażu elementów optycznych, aby zapewnić stałą wydajność w całej produkcji masowej. Kompaktowa konstrukcja mocowania M12 umożliwia szybką instalację i wymianę, co obniża koszty konserwacji dla użytkowników końcowych i integratorów systemów.

Pole aplikacji

1. Ten obiektyw do widzenia maszynowego doskonale nadaje się do przemysłowych systemów kontroli, w tym do wykrywania defektów produktów, pomiaru wielkości i monitorowania linii montażowej. Niskie zniekształcenia i wysoka jednorodność obrazu umożliwiają dokładną analizę obrazu i wiarygodne wyniki pomiarów.

2. Jako obiektyw do kamer bezpieczeństwa o wysokiej wydajności, dobrze sprawdza się w scenariuszach nadzoru stacjonarnego, takich jak monitorowanie obwodu, kontrola wejść i wyjść oraz obserwacja obszarów wewnętrznych. Ogniskowa 24 mm zapewnia umiarkowane pole widzenia do monitorowania na średnim dystansie z dużą ilością szczegółów.

3. Ta przemysłowa soczewka inspekcyjna pasuje również do urządzeń do obrazowania medycznego, inteligentnych systemów transportowych i ręcznego sprzętu do obrazowania. Jego niewielkie rozmiary i stabilna wydajność optyczna umożliwiają integrację z różnymi kompaktowymi i przenośnymi urządzeniami.

4. Ten obiektyw czujnika 1/2,0 cala służy jako standardowy element optyczny dla producentów modułów kamer i dostawców rozwiązań systemowych, wspierając zarówno prototypowanie w małych partiach, jak i wdrażanie produkcji na dużą skalę. Technologia optyczna BOSHI zapewnia elastyczne schematy dostaw i profesjonalne wsparcie techniczne dla różnych wymagań aplikacji.
