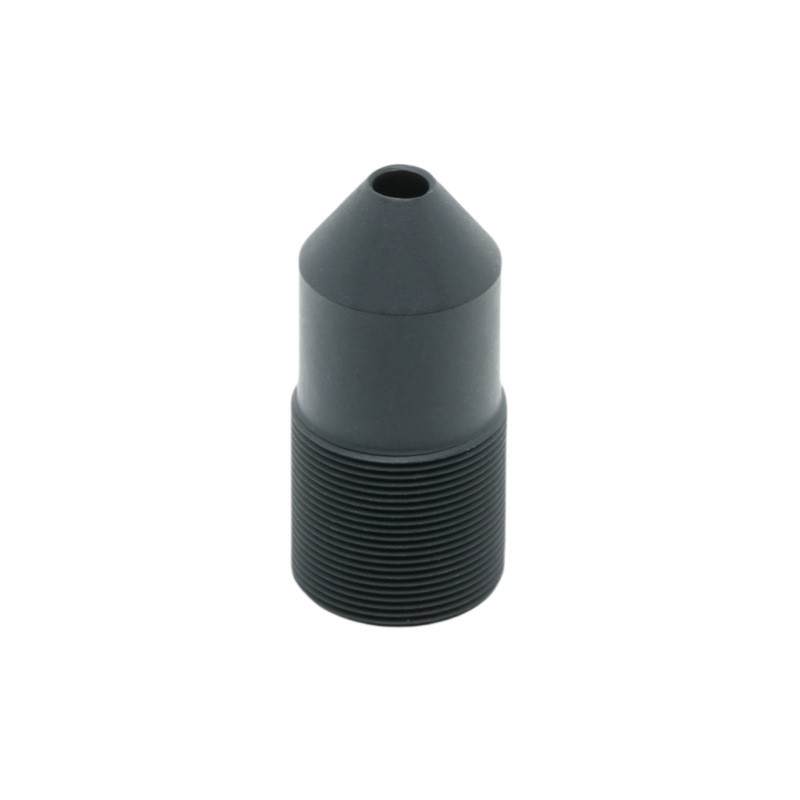

Soczewka stożkowa o średnicy 16 mm

Informacje o produkcie:

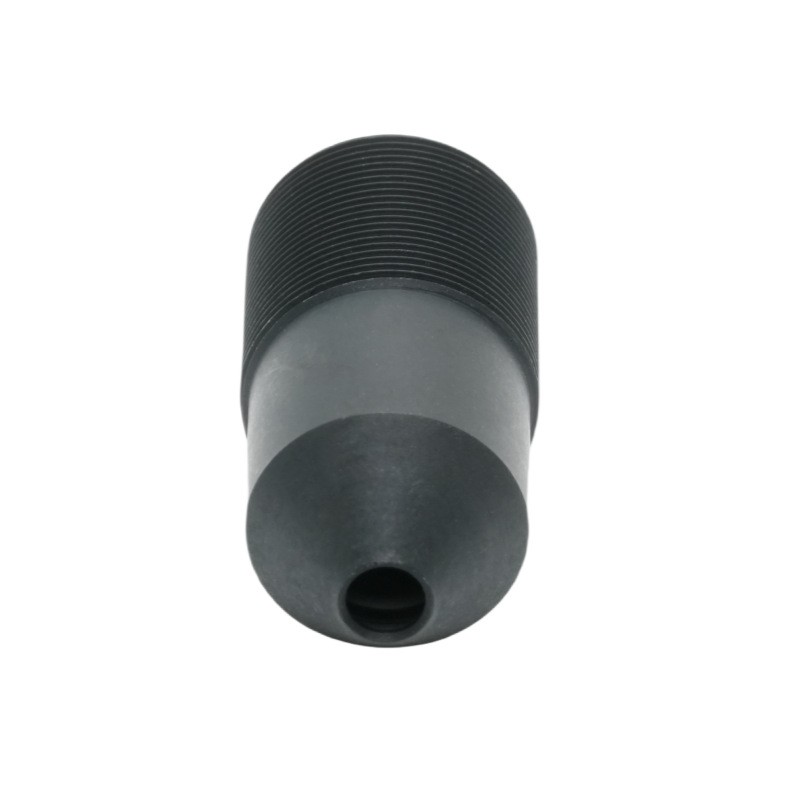

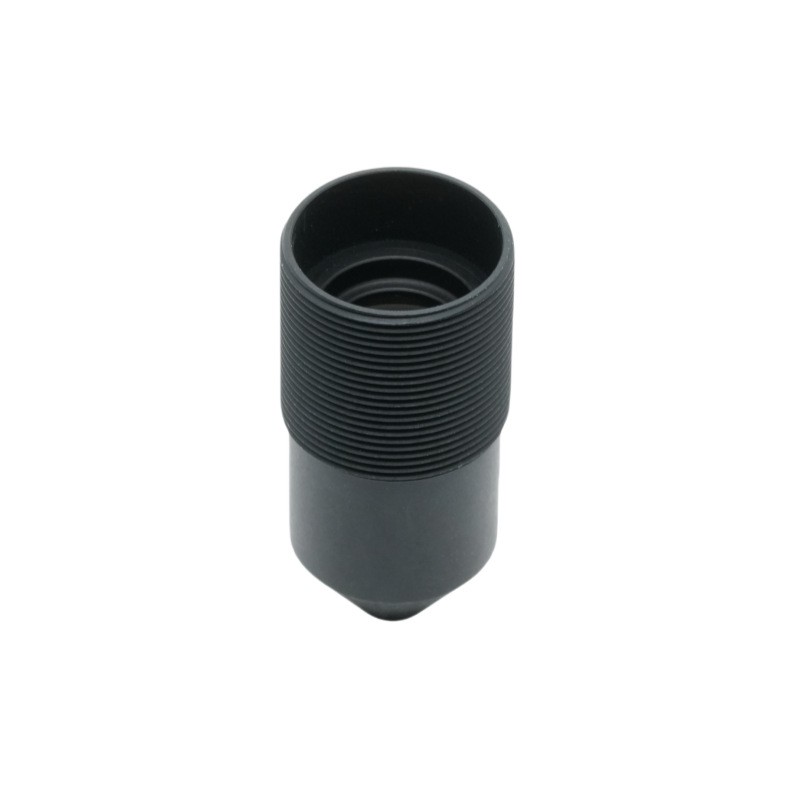

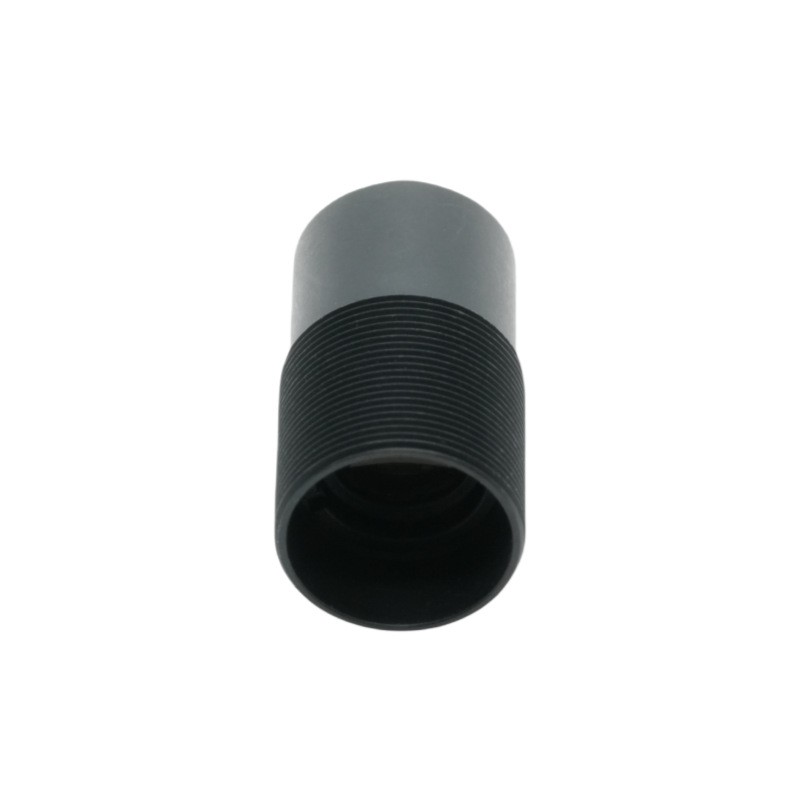

PL-1645F-M12 firmy BOSHI Optical Technology to kompaktowy obiektyw stałoogniskowy o ogniskowej 16 mm i przysłonie F4,5, zaprojektowany specjalnie dla czujników w formacie 1/2". Zaprojektowany w całości ze szkła z 4 elementami szklanymi, ten obiektyw z mocowaniem M12 zapewnia pole widzenia po przekątnej 28,3° i obsługuje maksymalny okrąg obrazu o średnicy Ø8,5 mm, dzięki czemu idealnie pasuje do kamer 1/2" i mniejszych systemy wizyjne o ograniczonej przestrzeni. Dzięki mechanicznej tylnej ogniskowej wynoszącej 3,65 mm i całkowitej długości ścieżki wynoszącej zaledwie 28,65 mm, PL-1645F-M12 bezproblemowo integruje się z modułami kamer na poziomie płytki do zastosowań w inspekcji przemysłowej, identyfikacji biometrycznej i wbudowanych aplikacjach obrazowania. Technologia optyczna BOSHI zoptymalizowała ten obiektyw 16 mm F4,5 pod kątem doskonałego oświetlenia od krawędzi do krawędzi, osiągając 95% oświetlenia względnego i bardzo niskie zniekształcenia telewizora na poziomie -0,25%, zapewniając wierną reprodukcję obrazu nawet w scenach o wysokim kontraście. Główny kąt promienia jest ściśle kontrolowany poniżej 8°, co minimalizuje winietowanie i zmianę kolorów w połączeniu z nowoczesnymi czujnikami CMOS. Niezależnie od tego, czy jest używany w automatyce fabrycznej, logistycznych czytnikach kodów kreskowych czy urządzeniach do obrazowania medycznego, ten obiektyw z czujnikiem 1/2 cala oferuje zrównoważone połączenie rozdzielczości, zwartości i opłacalności. Zaufaj technologii optycznej BOSHI, aby zapewnić niezawodne działanie optyczne dla produktów wizyjnych nowej generacji, a PL-1645F-M12 ustanawia wzorzec precyzji w kategorii obiektywów M12.

Szczegółowy opis produktu:

1. Szczegółowy parametr

Ogniskowa (EFL):16 mm ±5% — zapewnia umiarkowaną perspektywę teleobiektywową, idealną do rozpoznawania obiektów z odległości roboczych od 100 mm do 2000 mm.

Przysłona (F/NO):F4,5 ±5% — równoważy przepustowość światła z głębią ostrości, odpowiednią do wnętrz i dobrze oświetlonych środowisk zewnętrznych, bez utraty rozdzielczości.

Konstrukcja optyczna:4G (elementy całkowicie szklane) - Zapewnia stabilność termiczną, wysoką przepuszczalność i odporność na degradację środowiska w porównaniu do hybrydowych konstrukcji tworzywo-szkło.

Koło obrazu:Maks. Ø8,5 mm — w pełni pokrywa czujniki 1/2” (przekątna ~8 mm) i jest wstecznie kompatybilny z formatami 1/2,3” i 1/3”.

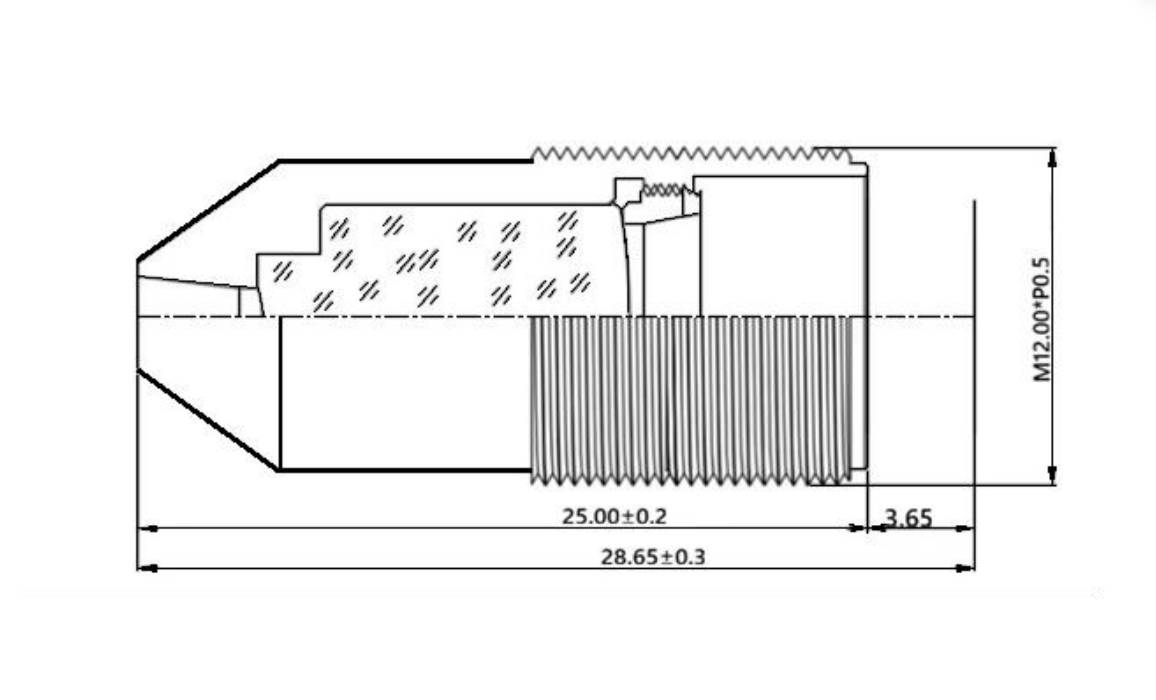

Mechaniczna tylna ogniskowa:3,65 mm ±0,2 — umożliwia prostą integrację ze standardowymi płytkami czujników M12 i opcjonalnymi uchwytami filtrów wycinanych w podczerwieni.

Całkowita długość toru:28,65 mm ±0,3 — Ultrakompaktowy profil do zminiaturyzowanych kamer w dronach, urządzeniach przenośnych i węzłach nadzoru.

Zniekształcenia telewizyjne:-0,25% - Prawie niewidoczne zniekształcenie beczkowe, krytyczne w zastosowaniach pomiarowych i OCR.

Oświetlenie względne:95,0% — Wyjątkowa jednorodność, zmniejszająca potrzebę korekcji płaskiego pola w przetwarzaniu końcowym.

CRA (główny kąt promienia):<8° — Pasuje do układu mikrosoczewek większości czujników Sony, ON Semi i OmniVision 1/2”, zapobiegając cieniowaniu kolorów.

Uchwyt:M12×P0,5 – Gwint będący standardem branżowym zapewniający szybką wymienność i aktywne wyrównanie.

2. Zalety wydajności

Wysoka jednorodność i niskie zniekształcenia: Oświetlenie względne na poziomie 95% i zniekształcenie -0,25% zapewniają, że obiektyw o ogniskowej 16 mm i aperturze F4,5 generuje geometrycznie dokładne obrazy z minimalnym zanikiem, redukując narzut algorytmicznej korekcji w procesach widzenia maszynowego.

Zoptymalizowana CRA dla nowoczesnych czujników: Dzięki głównemu kątowi rozsyłu światła poniżej 8° ta soczewka czujnika 1/2 cala eliminuje artefakty kolorów peryferyjnych, zapewniając spójny balans bieli i wierność kolorów w całym polu — kluczowa zaleta w przypadku rozpoznawania twarzy i sortowania na podstawie kolorów.

Wytrzymałość w całości wykonana ze szkła: Konstrukcja 4G jest odporna na zmianę ostrości pod wpływem wahań temperatury (-20°C do +70°C), dzięki czemu obiektyw przemysłowy z mocowaniem M12 jest niezawodny w halach produkcyjnych, kioskach zewnętrznych i pomocniczych kamerach samochodowych.

Kompaktowa konstrukcja mechaniczna: przy długości zaledwie 28,65 mm mieści się w smukłych obudowach, a BFL 3,65 mm zapewnia wystarczająco dużo miejsca na szkiełko nakrywkowe lub stosy filtrów, upraszczając konstrukcję mechaniczną dla integratorów systemów.

Zgodność typu Plug-and-Play: gwint M12 i standardowa tylna ogniskowa umożliwiają bezpośrednią wymianę istniejących obiektywów bez mechanicznego przeprojektowywania, skracając czas wprowadzenia produktu na rynek dla producentów OEM kamer.

3. Domena aplikacji

Przemysłowe widzenie maszynowe: konfiguracja 16 mm F4,5 doskonale sprawdza się w wykrywaniu defektów na liniach produkcyjnych (np. kontrola płytek PCB, analiza zarysowań powierzchni), gdzie najważniejsze są umiarkowane powiększenie i niskie zniekształcenia.

Biometria i kontrola dostępu: Soczewka czujnika 1/2" zapewnia wyraźną tęczówkę i rysy twarzy w odległości roboczej 30-50 cm, natomiast CRA <8° zapewnia kompatybilność z czujnikami wzmocnionymi NIR w celu aktywnego oświetlenia IR.

Logistyka i odczyt kodów kreskowych: Pole widzenia 28,3° i wysokie oświetlenie względne umożliwiają niezawodne dekodowanie kodów 1D/2D w opakowaniach o różnej wielkości, nawet przy nierównym oświetleniu.

Wbudowane systemy OEM: od unikania przeszkód dronami po endoskopię medyczną, obiektyw z mocowaniem M12 oferuje sprawdzoną formę do produkcji seryjnej, a technologia optyczna BOSHI zapewnia pełną dokumentację optyczną i mechaniczną w celu szybkiej integracji.

Inteligentne monitorowanie sprzedaży detalicznej i półek: profil o niskim poziomie zniekształceń umożliwia dokładne oszacowanie wymiarów produktu i zgodność z planogramem, a kompaktowa obudowa pasuje do dyskretnych kamer montowanych na suficie lub na krawędzi półki.
