Jak wybrać niezawodnego producenta soczewek optycznych w Chinach

Chiny mają jeden z najbardziej kompletnych łańcuchów dostaw w branży optycznej na świecie. Kupujący mogą znaleźć tysiące dostawców oferujących obiektywy CCTV, obiektywy do kamer samochodowych, obiektywy do dronów, soczewki endoskopowe, soczewki do systemów wizyjnych i niestandardowe komponenty optyczne.

Trudność polega na tym, że nie można znaleźć dostawcy. Trudność polega na znalezieniu producenta, który będzie w stanie stale dostarczać jakość obrazu obiecaną na etapie pobierania próbek.

Obiektywy aparatu mogą wydawać się proste z zewnątrz, ale parametry optyczne zależą od projektu, materiałów, dokładności formowania, powłoki, montażu, ustawiania ostrości i kontroli. Dwa obiektywy o tej samej ogniskowej, przysłonie i mocowaniu mogą dać zupełnie inne rezultaty.

Rzetelnego producenta soczewek optycznych należy zatem oceniać nie tylko ceną, czasem dostawy czy liczbą produktów pokazanych w katalogu.

1. Potwierdź, czy dostawca jest prawdziwym producentem

Pierwszym krokiem jest zrozumienie, co dostawca faktycznie produkuje we własnym zakresie.

Niektóre firmy skupiają się głównie na handlu i zakupie gotowych soczewek z innych fabryk. Może to być akceptowalne w przypadku standardowych produktów, ale może stać się problemem, gdy projekt wymaga modyfikacji technicznych, analizy awarii lub stabilnej produkcji masowej.

Skuteczny producent soczewek optycznych powinien kontrolować lub ściśle zarządzać kluczowymi procesami, takimi jak:

Konstrukcja optyczna

Obróbka soczewek szklanych

 Formowanie wtryskowe soczewek z tworzyw sztucznych

Precyzyjna produkcja form

Powłoka optyczna

Produkcja lufy obiektywu

Zespół obiektywu

Utwardzanie skupiające i adhezyjne

Testowanie MTF

Kontrola końcowa

Zaletą zintegrowanego producenta nie jest po prostu niższy koszt. Większą zaletą jest szybsze rozwiązywanie problemów.

Jeśli na obrazie widoczne są miękkie rogi, cieniowanie kolorów, zmiany ostrości lub słaby kontrast przy słabym oświetleniu, przyczyną może być konstrukcja optyczna, wyśrodkowanie elementów, tolerancja tubusu, grubość filtra, ciśnienie montażu lub dopasowanie czujnika.

Producent posiadający kontrolę inżynieryjną i produkcyjną może zbadać przyczynę. Sprzedawca może zazwyczaj jedynie przekazać skargę.

2. Oceniaj możliwości inżynieryjne, a nie rozmiar katalogu

Duży katalog produktów nie oznacza automatycznie mocnej inżynierii optycznej.

Bardziej przydatnym testem jest przedstawienie dostawcy rzeczywistych wymagań projektu i obserwowanie zadawanych przez niego pytań.

Profesjonalny producent soczewek optycznych powinien potwierdzić takie informacje jak:

Model czujnika i format czujnika

Rozmiar piksela i rozdzielczość docelowa

Wymagane pole widzenia

Odległość robocza

Dostępna przestrzeń instalacyjna

Środowisko oświetleniowe

Wymagania dotyczące obrazowania w dzień i w nocy

Granice zniekształceń

Wymogi agencji ratingowych

Temperatura robocza

Wymagania dotyczące wodoodporności lub ochrony środowiska

Zachowaj ostrożność, jeśli dostawca zaleca obiektyw po zapoznaniu się jedynie z ogniskową.

Obiektyw 2,8 mm lub 4 mm nie jest odpowiedni dla każdego aparatu wyposażonego w matrycę tego samego rozmiaru. Rozdzielczość czujnika, okrąg obrazu, CRA, szklana osłona, filtr podczerwieni, struktura modułu i odległość aplikacji mogą mieć wpływ na wynik końcowy.

Najlepsi dostawcy nie sprzedają po prostu istniejących modeli obiektywów. Pomagają klientom przełożyć wymagania aplikacji na specyfikacje optyczne.

3. Zapytaj, jak testowane jest działanie obiektywu

Terminy takie jak „wysoka rozdzielczość”, „niskie zniekształcenia” i „dobre widzenie w nocy” można łatwo wydrukować na stronie produktu.

Testowanie danych ma większe znaczenie.

W zależności od zastosowania niezawodny producent soczewek powinien być w stanie wykonać lub zapewnić:

Testowanie MTF

Testowanie rozdzielczości

Pomiar pola widzenia

Pomiar zniekształceń

Badanie oświetlenia względnego

Ocena agencji ratingowych

Kontrola mimośrodu

Pomiar wymiarowy

 Cykle temperaturowe

Testowanie wodoodporności

Badanie skupienia w dzień i w nocy

MTF jest szczególnie ważny, ponieważ etykiety megapikselowe nie opowiadają całej historii.

Obydwa obiektywy można określić jako odpowiednie dla aparatów 5 MP, ale jeden może zachować dobry kontrast na obrazie, podczas gdy drugi staje się zauważalnie miękki na krawędziach.

Kupujący powinni także zapytać, czy badania optyczne przeprowadzane są wyłącznie na próbkach rozwojowych, czy w trakcie produkcji masowej.

Wyprodukowanie jednej doskonałej próbki jest stosunkowo łatwe. Wyprodukowanie tysięcy soczewek o stałej wydajności jest prawdziwym wyzwaniem.

4. Zwróć uwagę na spójność próbki w produkcji

Wiele projektów kamer napotyka ten sam problem:

Próbki wyglądają dobrze, ale modele produkowane masowo wykazują nierówną ostrość i ostrość krawędzi.

Działanie obiektywu może ulec zmianie ze względu na bardzo małe różnice w:

Rozstaw soczewek

Centrowanie elementu

Wymiary lufy

Objętość kleju

Siła ​​montażowa

 Pozycja skupienia

Instalacja filtra

Wyrównanie czujnika

Rzetelny producent powinien mieć jasną kontrolę procesu dla tych zmiennych.

Przydatne pytania obejmują:

Czy ogniskowanie odbywa się ręcznie czy automatycznie?

Czy stosuje się sortowanie MTF?

W jaki sposób zarządza się złotymi próbkami?

Czy można śledzić partie produkcyjne?

W jaki sposób analizowane są wadliwe jednostki?

W jaki sposób rejestrowane są zmiany inżynieryjne?

Najtańsza cena jednostkowa może szybko stać się droga, jeśli niespójne soczewki powodują przeróbki, opóźnienia w dostawach, skargi klientów lub zwroty w terenie.

W optyce konsystencja jest częścią produktu.

5. Wybierz producenta z odpowiednim doświadczeniem w stosowaniu

Różne zastosowania obrazowania wymagają różnych priorytetów optycznych.

Obiektyw kamery bezpieczeństwa może skupiać się na:

Czułość na słabe światło

Szeroki zasięg sceny

Stabilność ostrości w dzień i w nocy

Długa żywotność

Rozpoznawanie ludzi i pojazdów

Obiektyw kamery samochodowej może wymagać:

Szerokie obrazowanie dynamiczne

Odporność na temperaturę

Kompaktowa konstrukcja

Stabilna wydajność w warunkach wibracji

Obiektyw drona może priorytetowo traktować:

Lekka konstrukcja

Szerokie pole widzenia

Przejrzystość ruchu

Kompaktowy TTL

Soczewka endoskopu medycznego może wymagać:

Bardzo małe wymiary

Krótka odległość robocza

Kontrolowana głębia ostrości

Dokładność kolorów

Wodoodporność

Producenci mający doświadczenie w wielu branżach często lepiej rozumieją kompromisy na poziomie systemu.

Optyka Boshiegoopracowuje rozwiązania optyczne do nadzoru bezpieczeństwa, obrazowania samochodowego, urządzeń inteligentnych, dronów, obrazowania medycznego, robotyki i innych systemów wizualnych. Takie doświadczenie pomaga firmie ocenić obiektyw pod kątem ostatecznego zastosowania, a nie traktować każde żądanie jako prosty wybór ogniskowej.

6. Nie oceniaj soczewek do słabego oświetlenia wyłącznie na podstawie liczby F

Wydajność przy słabym oświetleniu staje się coraz ważniejsza w kamerach bezpieczeństwa, inteligentnym transporcie, robotyce i systemach wizyjnych AI.

Mniejsza liczba F zazwyczaj oznacza większą aperturę i więcej światła wpadającego do obiektywu. Jednak sama przysłona nie gwarantuje dobrej jakości obrazu.

Systemy optyczne o dużej aperturze muszą również kontrolować:

Aberracja sferyczna

Śpiączka

Aberracja chromatyczna

Ostrość krawędzi

Oświetlenie względne

Duchy

Skoncentruj się na spójności

Obiektyw F1.0 może wyglądać imponująco na karcie specyfikacji, ale prawdziwym wyzwaniem jest utrzymanie użytecznej rozdzielczości i stabilnej wydajności produkcyjnej przy tak dużej przysłonie.

Właśnie dlatego kupujący opracowujący pełnokolorowe kamery noktowizyjne powinni pytać o rzeczywiste wyniki obrazowania, dane MTF i porównania przy słabym oświetleniu, a nie polegać wyłącznie na wartości przysłony.

7. Zrozumienie różnicy pomiędzy obrazowaniem w podczerwieni i świetle czarnym

Tradycyjne kamery bezpieczeństwa na podczerwień wykorzystują diody LED podczerwieni do oświetlania ciemnej sceny. To rozwiązanie pozostaje przydatne w środowiskach z niewielką ilością światła widzialnego lub bez niego, ale obraz nocny jest zwykle monochromatyczny.

Obiektywy kamer monitorujących działające w świetle czarnym mają inne podejście.

Obiektyw światła czarnego o dużej aperturze zbiera więcej dostępnego światła widzialnego, pomagając aparatowi zachować informacje o kolorach w słabym świetle. Może to być cenne dla:

Identyfikacja odzieży

Rozpoznawanie kolorów pojazdu

Monitorowanie parkingu

Nadzór mieszkaniowy

Bezpieczeństwo na ulicach

Klasyfikacja obiektów AI

Optyka Boshiegooferuje kompaktowe rozwiązanie z obiektywem zabezpieczającym M12 o ogniskowej 4 mm, przysłoną F1.0, kompatybilnością z czujnikami 1/2,7 cala i obsługą systemów obrazowania 2–5 MP.

Obiektyw przeznaczony jest do pełnokolorowych zastosowań dozorowych przy słabym oświetleniu, gdzie wymagane jest bardziej efektywne wykorzystanie dostępnego światła.

Jednak rzetelny producent powinien również jasno wyjaśnić to ograniczenie: obiektyw pasywny nie jest w stanie generować obrazów w prawdziwych kolorach w absolutnej ciemności bez zewnętrznego źródła światła.

W całkowicie ciemnym otoczeniu może być nadal wymagane oświetlenie podczerwone lub dodatkowe światło białe.

Uczciwa komunikacja techniczna jest jedną z najbardziej wyraźnych oznak dostawcy godnego zaufania.

8. Sprawdź możliwości dostosowywania

Produkty standardowe są przydatne do wstępnych testów, ale wiele projektów kamer ostatecznie wymaga dostosowań.

Typowe wymagania dotyczące dostosowywania obejmują:

Modyfikacja ogniskowej

Optymalizacja pola widzenia

Regulacja zniekształceń

Zmiany przysłony

Różne filtry wycinające podczerwień

Optymalizacja w dzień i w nocy 850nm lub 940nm

Modyfikacja lufy lub gwintu

Wodoodporna konstrukcja z przodu

Integracja ze szkłem osłonowym

Dopasowanie CRA

Kompensacja temperatury

Przed wyborem producenta soczewek optycznych w Chinach kupujący powinni potwierdzić, czy w dyskusjach technicznych mogą brać udział bezpośrednio inżynierowie optycy.

Profesjonalny dostawca nie może od razu obiecać, że każde wymaganie będzie możliwe. Czasami prawidłowa odpowiedź jest taka, że ​​obiektyw należy najpierw przetestować z matrycą i modułem aparatu klienta.

Ta odpowiedź może wydawać się mniej wygodna, ale często pozwala uniknąć kosztownych błędów.

9. Przegląd systemów jakości i sprzętu produkcyjnego

Certyfikaty nie gwarantują doskonałych produktów, ale wskazują, czy producent ustanowił ustrukturyzowane procesy.

W zależności od projektu kupujący mogą sprawdzić:

ISO 9001

ISO 14001

ISO 45001

IATF 16949

Kontrola przychodzącego materiału

Kontrola procesu

Standardy kontroli końcowej

Identyfikowalność partii

Procedury działań naprawczych

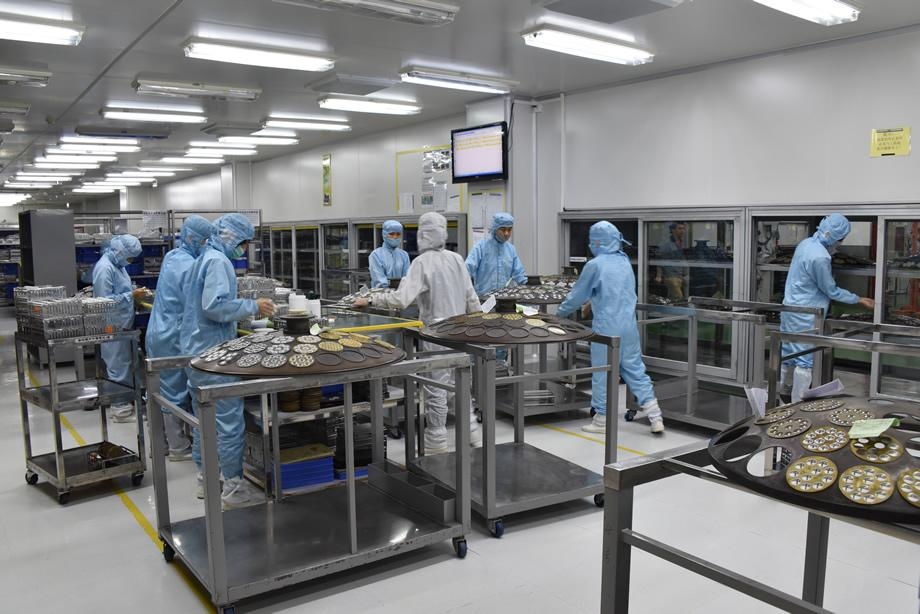

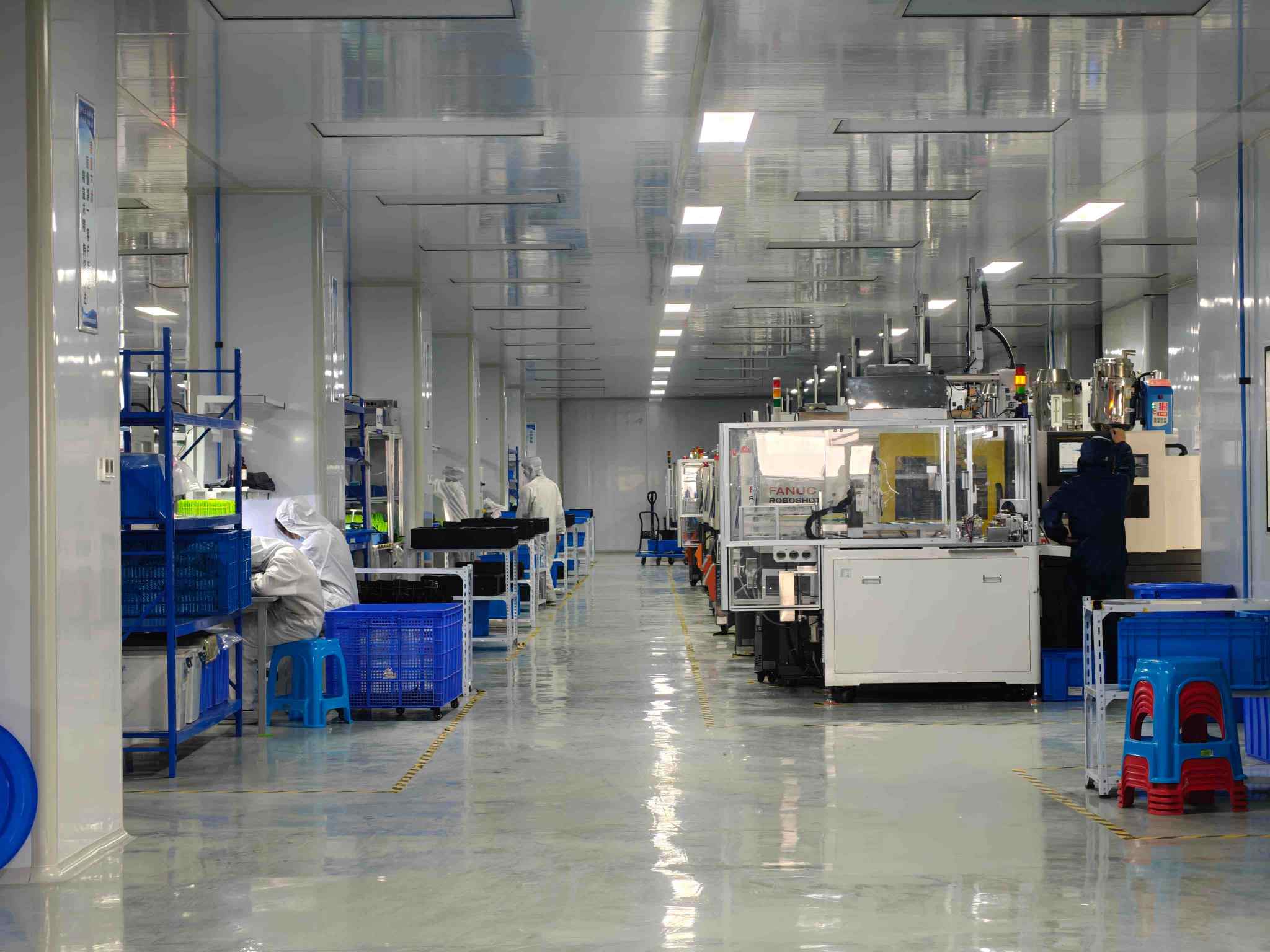

Optyka Boshiego obsługuje zintegrowany łańcuch produkcyjny obejmujący obróbkę optyczną, precyzyjne formowanie, formowanie wtryskowe, powlekanie, montaż soczewek i kontrolę jakości.

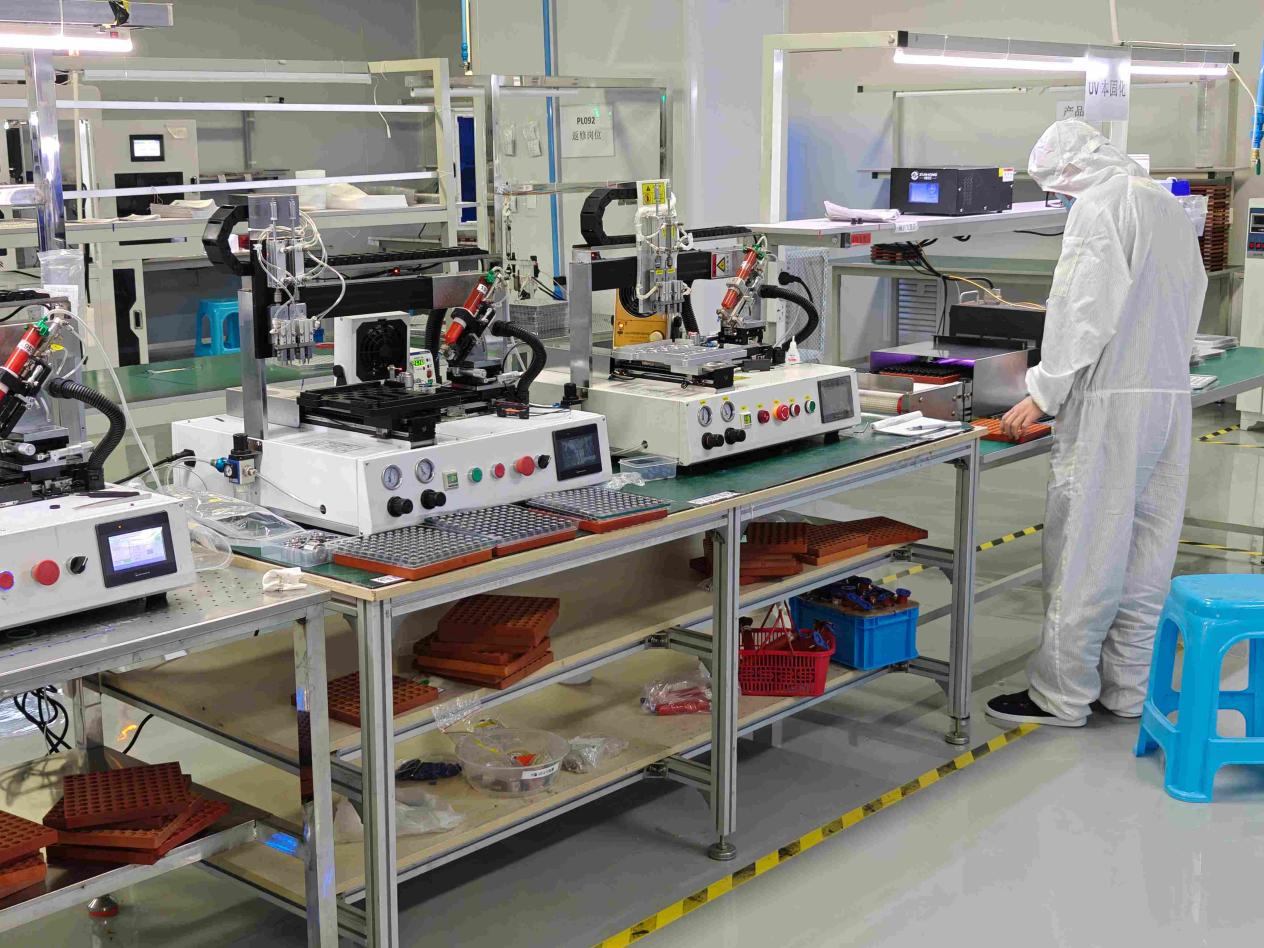

Firma wykorzystuje również urządzenia do automatycznego montażu, sortowania MTF, pomiaru wymiarów, kontroli mimośrodu i badania niezawodności środowiskowej.

Wartością tego sprzętu nie jest wygląd fabryki. Jego celem jest zmniejszenie różnic pomiędzy próbkami i masową produkcją.

10. Porównaj całkowity koszt projektu, a nie tylko cenę jednostkową

Cena ma znaczenie, szczególnie w przypadku projektów kamer o dużej objętości.

Jednak najniższa oferta nie zawsze jest rozwiązaniem o najniższych kosztach.

Całkowity koszt soczewki obejmuje:

Cena jednostkowa

Czas rozwoju

Czas strojenia aparatu

Wydajność montażu

Przeróbka

Stabilność dostaw

Analiza awarii

Zwroty klientów

Reputacja produktu

Oszczędzanie niewielkiej kwoty na każdym obiektywie może nie być opłacalne, jeśli aparat wymaga wielokrotnego ustawiania ostrości lub generuje niestabilne zdjęcia w nocy.

Najlepszy producent soczewek optycznych zazwyczaj nie jest najtańszym dostawcą.

To dostawca zmniejsza niepewność techniczną i produkcyjną.

Dlaczego kupujący współpracują z optyką Boshi

Optyka Boshiego łączy możliwości inżynierii optycznej, produkcji, montażu, testowania i dostosowywania dla szerokiej gamy zastosowań kamer.

Firma wspiera klientów w zakresie:

Standardowe i niestandardowe obiektywy do aparatów

Dopasowanie czujnika i obiektywu

Optymalizacja optyczna i mechaniczna

Przykładowa ocena

Rozwiązania do obrazowania przy słabym oświetleniu

Kontrola jakości produkcji masowej

Usługi OEM i ODM

Do projektów kamer bezpieczeństwa Boshi Optics może dostarczyć konwencjonalne obiektywy do monitoringu, obiektywy szerokokątne, obiektywy do światła gwiazd, rozwiązania na podczerwień i obiektywy do światła czarnego o dużej aperturze do pełnokolorowego obrazowania w nocy.

Celem nie jest promowanie jednego obiektywu do każdego zastosowania.

Celem jest wybranie lub opracowanie rozwiązania optycznego, które najlepiej pasuje do czujnika, warunków oświetleniowych, struktury instalacji i wymagań dotyczących obrazu.

Wniosek

Wybór niezawodnego producenta soczewek optycznych w Chinach wymaga czegoś więcej niż tylko porównania cen i list produktów.

Kupujący powinni ocenić:

Prawdziwe możliwości produkcyjne

Wsparcie w zakresie inżynierii optycznej

Metody badania

Stałość produkcji

Doświadczenie w stosowaniu

Możliwość dostosowywania

Systemy jakości

Uczciwość techniczna

Niezawodny producent obiektywów powinien rozumieć nie tylko sposób produkcji obiektywu, ale także jego wpływ na cały system aparatu.

Optyka Boshiego wspiera klientów od wstępnej selekcji optycznej, poprzez testowanie próbek i masową produkcję, dostarczając rozwiązania w zakresie obiektywów do kamer do zastosowań w bezpieczeństwie, motoryzacji, medycynie, dronach, robotyce i innych zastosowaniach związanych z obrazowaniem.

Właściwy dostawca robi więcej niż tylko dostarczanie komponentów optycznych.

Rzetelny dostawca pomaga kontrolować ostateczny wizerunek.
