Wyjaśnienie rozdzielczości obiektywu: od megapikseli do rzeczywistej wydajności optycznej

1. Rozdzielczość czujnika i rozdzielczość obiektywu to różne rzeczy

Zacznijmy od podstawowego nieporozumienia:

Czujnik 8 MP ≠ Obiektyw 8 MP

Czujnik określa, ile pikseli jest dostępnych do rejestrowania informacji.

Na przykład:

Czujnik 8 MP może zawierać:

3840 × 2160 pikseli

Miliony jednostek światłoczułych

Możliwość przechowywania danych obrazu w wysokiej rozdzielczości

Jednak obiektyw określa, czy przychodzące informacje optyczne zawierają wystarczającą ilość szczegółów dla tych pikseli.

Pomyśl o tym w ten sposób:

Czujnik przypomina ekran o wysokiej rozdzielczości.

Obiektyw przypomina wyświetlany obraz źródłowy.

Monitor 4K nie może wyświetlać prawdziwej jakości 4K, jeśli oryginalna treść ma tylko rozdzielczość 720p.

Ta sama zasada dotyczy kamer.

2. Dlaczego więcej megapikseli nie zawsze oznacza lepsze obrazy

Wielu klientów wierzy:

10 MP > 8 MP > 5 MP

Dlatego:

Więcej pikseli = lepszy obraz.

Jest to tylko częściowo prawdą.

Czujniki o wyższej rozdzielczości wymagają:

Lepsza rozdzielczość optyczna

Szkło wyższej jakości

Bardziej precyzyjna produkcja soczewek

Lepsze ustawienie optyczne

W przeciwnym razie zwiększenie liczby megapikseli może ujawnić więcej problemów:

Miękkie obrazy

Słaba ostrość krawędzi

Aberracja chromatyczna

Zmniejszony kontrast

W niektórych przypadkach dobrze zaprojektowany układ optyczny 5 MP może przewyższać źle dobrany system 8 MP.

3. Obiektyw jest czynnikiem ograniczającym w wielu systemach o wysokiej rozdzielczości

W inżynierii optycznej często opisujemy soczewkę jako „strażnika” informacji.

Dlaczego?

Bo zanim sensor odbierze obraz, obiektyw już zdecydował:

Jakie szczegóły są zachowywane

Jakie szczegóły zostaną utracone

Jak duży pozostaje kontrast

Jak dokładnie odwzorowane są krawędzie

Po utracie informacji optycznych oprogramowanie nie jest w stanie ich w pełni odzyskać.

Algorytmy AI mogą ulepszać obrazy.

Przetwarzanie obrazu może redukować szumy.

Jednak żaden algorytm nie jest w stanie idealnie odtworzyć szczegółów, które nigdy nie zostały uchwycone.

4. Zrozumienie MTF: Rzeczywisty pomiar rozdzielczości obiektywu

Inżynierowie oceniający działanie obiektywu nie patrzą jedynie na etykiety megapikselowe.

Sprawdzają parametry optyczne, takie jak:

MTF (MFunkcja transferu modulacji)

MTF opisuje, jak skutecznie obiektyw przenosi kontrast i szczegóły ze świata rzeczywistego do czujnika obrazu.

Po prostu wyjaśnione:

Wyższy MTF = Lepsze odwzorowanie szczegółów

Obiektyw o wysokich parametrach MTF może reprodukować:

Drobne tekstury

Małe przedmioty

Ostre krawędzie

Szczegóły o wysokiej częstotliwości

Dlaczego MTF ma większe znaczenie niż „ocena MP”

Obydwa obiektywy mogą być reklamowane jako:

„Kompatybilny z 8 MP”

Ale ich rzeczywiste działanie może być zupełnie inne.

Jeden obiektyw może zapewnić:

Ostry obraz środkowy

Dobra wydajność krawędzi

Stabilny kontrast

Inny może pokazać:

Miękkie narożniki

Zmniejszona szczegółowość

Słaby kontrast

Różnica pojawia się natychmiast w rzeczywistych zastosowaniach.

5. Ostrość centralna nie wystarczy

Częstym błędem przy ocenie obiektywu jest sprawdzanie tylko obszaru centralnego.

Ale prawdziwe aplikacje wymagają całego obrazu.

Na przykład:

Nadzór bezpieczeństwa

Kamera szerokokątna może wymagać zidentyfikowania:

Pojazdy na krawędzi

Ludzie wchodzący z narożników

Tablice rejestracyjne oddalone od środka

Widzenie maszynowe

Systemy przemysłowe mogą analizować:

Obiekty na całym polu

Punkty pomiarowe

Lokacje wad

Robotyka

Systemy AI wymagają:

Stabilne informacje o środowisku

Dokładne granice obiektów

Obiektyw ostry tylko w centrum niekoniecznie jest obiektywem o wysokich parametrach.

6. Dopasowanie czujnika i obiektywu: zapomniany krok inżynieryjny

Czujnik o wysokiej rozdzielczości wymaga starannego dopasowania optycznego.

Inżynierowie muszą wziąć pod uwagę:

Rozmiar czujnika

Przykłady:

1/2,7"

1/1,8"

1/1,2"

Obiektyw zaprojektowany pod mniejszą matrycę może powodować:

Winietowanie

Ciemne rogi

Mniejsze wykorzystanie obrazu

Rozmiar piksela

Nowoczesne czujniki często wykorzystują mniejsze piksele.

Mniejsze piksele wymagają lepszej rozdzielczości optycznej.

Jeśli obiektyw nie jest w stanie rozdzielić wymaganej częstotliwości przestrzennej, dodatkowe piksele mają niewielką wartość.

Kompatybilność z CRA

Ważne jest również dopasowanie głównego kąta promienia (CRA).

Złe dopasowanie może prowadzić do:

Cienie kolorów

Zmniejszona jasność

Degradacja obrazu

7. Dlaczego jakość optyczna staje się ważniejsza w miarę rozwoju sztucznej inteligencji

Jest jeszcze jeden powód, dla którego rozdzielczość obiektywu ma dziś znaczenie:

Sztuczna inteligencja.

Nowoczesne systemy AI w dużym stopniu opierają się na jakości obrazu.

Zastosowania obejmują:

Rozpoznawanie twarzy

Identyfikacja pojazdu

Wizja robota

Inspekcja przemysłowa

Inteligentny transport

Sztuczna inteligencja nie rozumie „intencji”.

Analizuje wzory z pikseli.

Słaba rozdzielczość optyczna powoduje:

Brakujące funkcje

Nieprawidłowa klasyfikacja

Niższe wyniki pewności

Lepszy obiektyw zapewnia lepsze dane.

Lepsze dane powodują lepsze decyzje AI.

8. Najczęstsze pytanie klientów: „Czy ten obiektyw obsługuje rozdzielczość 8 MP?”

To jedno z pytań, które często słyszą inżynierowie optycy.

Ale odpowiedź jest bardziej skomplikowana niż „tak” lub „nie”.

Profesjonalna ocena powinna uwzględniać:

Model czujnika

Rozmiar piksela

Odległość stosowania

Pole widzenia

Środowisko oświetleniowe

Wymagana jakość obrazu

Obiektyw powinien nie tylko „wspierać” matrycę.

Powinien być zoptymalizowany dla całego systemu obrazowania.

9. Wybór odpowiedniego obiektywu: rozdzielczość to tylko jeden element układanki

Soczewka o wysokich parametrach wymaga równowagi pomiędzy wieloma czynnikami:

Rezolucja

Czy jest w stanie odtworzyć wystarczającą ilość szczegółów?

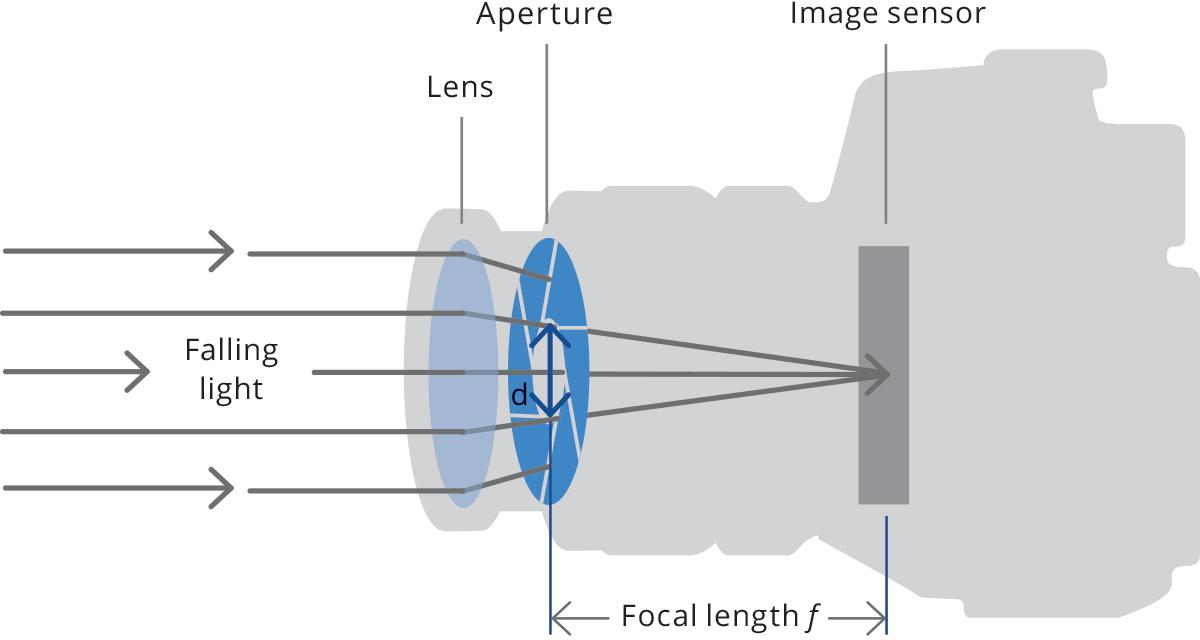

Otwór

Czy może zebrać wystarczającą ilość światła?

Zniekształcenie

Czy utrzymuje dokładną geometrię?

Pole widzenia

Czy obejmuje wymagany obszar?

Niezawodność

Czy może utrzymać wydajność przez długi czas?

Najlepszy obiektyw nie zawsze to ten z najwyższym numerem w karcie specyfikacji.

To właśnie on tworzy najlepszy finalny obraz w realnych warunkach.

Wniosek: Prawdziwa rozdzielczość pochodzi z całego systemu optycznego

Branża obrazowania zmierza w kierunku czujników o wyższej rozdzielczości, inteligentniejszych algorytmów AI i bardziej wymagających aplikacji.

Ale jedna zasada pozostaje niezmienna:

Same piksele nie zapewniają jakości obrazu.

Czujnik o wysokiej rozdzielczości wymaga obiektywu o wysokiej wydajności.

Czujnik 8 MP w połączeniu ze słabym obiektywem to wciąż ograniczony system obrazowania.

Rzeczywista rozdzielczość kamery zależy od współpracy:

Konstrukcja optyczna

Precyzja produkcji soczewek

Wydajność czujnika

Technologia przetwarzania obrazu

Ostateczny wgląd

Czujnik informuje Cię, ile masz pikseli.

Soczewka określa, ile informacji dociera do tych pikseli.

W profesjonalnych systemach obrazowania:

Czujnik rejestruje obraz.

Soczewka tworzy detal.

Dlatego rzeczywista wydajność optyczna ma większe znaczenie niż same liczby megapikseli.
