Wyjaśnienie testów MTF: Jak inżynierowie oceniają wydajność obiektywu

Wybierając obiektyw aparatu, wielu kupujących bierze pod uwagę takie specyfikacje, jak długość ogniskowej, przysłona, rozmiar matrycy i obsługa megapikseli.

Jednak często pomija się jedno pytanie:

Skąd inżynierowie wiedzą, czy obiektyw jest rzeczywiście dobry?

Odpowiedzią są testy optyczne.

Spośród wszystkich metod oceny obiektywów, testowanie MTF jest jednym z najważniejszych narzędzi używanych przez inżynierów optyków do pomiaru rzeczywistych parametrów obiektywu.

MTF pomaga odpowiedzieć na proste, ale istotne pytanie:

Ile szczegółów i kontrastu faktycznie może dostarczyć obiektyw do czujnika obrazu?

Właśnie dlatego profesjonalni producenci aparatów, inżynierowie optycy i dostawcy obiektywów zwracają szczególną uwagę na dane MTF.

Ponieważ obiektywu nie ocenia się na podstawie tego, co jest napisane w karcie specyfikacji.

Ocenia się go na podstawie jakości generowanego obrazu.

Co to jest MTF?

MTF oznacza funkcję przenoszenia modulacji.

Nazwa brzmi skomplikowanie, ale koncepcja jest stosunkowo prosta.

Obiektyw nie rejestruje obrazu idealnie. Podczas procesu obrazowania niektóre szczegóły i kontrast są nieuchronnie tracone.

MTF mierzy, jak skutecznie obiektyw przenosi kontrast ze świata rzeczywistego na matrycę aparatu.

W prostych słowach:

Wyższy MTF oznacza, że ​​obiektyw może odtwarzać drobniejsze szczegóły z lepszym kontrastem.

Na przykład:

Wyobraź sobie, że fotografujesz budynek z wieloma małymi oknami.

Obiektyw o słabych parametrach optycznych może uchwycić ogólny kształt budynku, ale utracić szczegóły poszczególnych okien.

Obiektyw o dużej wydajności MTF może lepiej zachować te drobne struktury.

Tę zdolność do odtwarzania szczegółów inżynierowie nazywają rozdzielczością optyczną.

Dlaczego megapiksele to za mało

Powszechnym nieporozumieniem w branży kamer jest:

„Więcej megapikseli zawsze oznacza lepszą jakość obrazu”.

Jednak czujnik jest tylko jedną częścią systemu obrazowania.

Czujnik 8 MP nie generuje automatycznie obrazu o jakości 8 MP.

Obiektyw musi być w stanie rozdzielić wystarczająco dużo szczegółów, aby czujnik mógł efektywnie wykorzystać te piksele.

Jeśli wydajność obiektywu jest niewystarczająca, czujnik może po prostu uchwycić większą wersję miękkiego obrazu.

Dlatego inżynierowie często mówią:

Czujnik rejestruje informacje, ale to soczewka określa, ile informacji dociera do czujnika.

Testy MTF pomagają ocenić, czy obiektyw rzeczywiście obsługuje rozdzielczość systemu kamer.

Jak inżynierowie przeprowadzają testy MTF

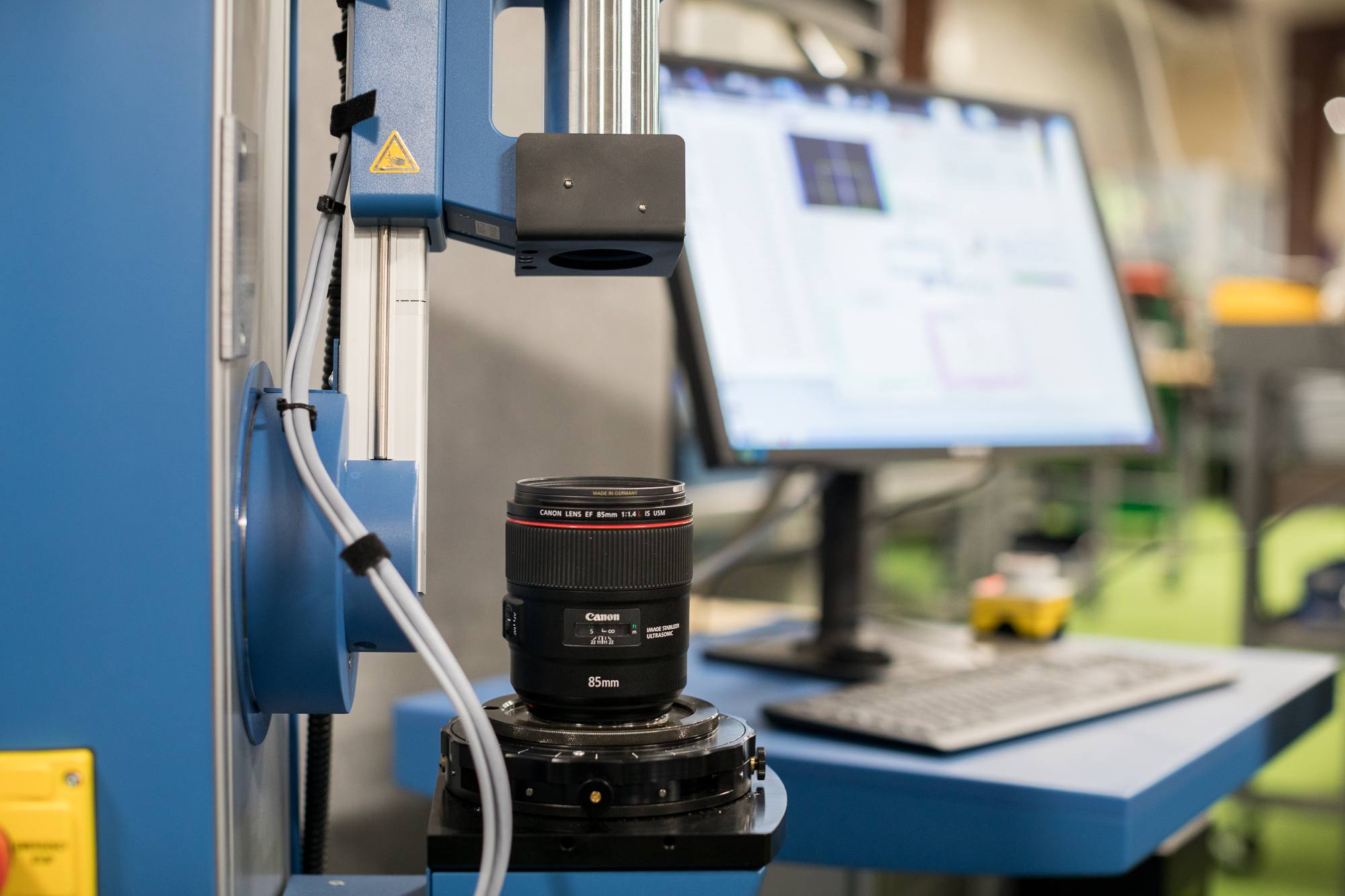

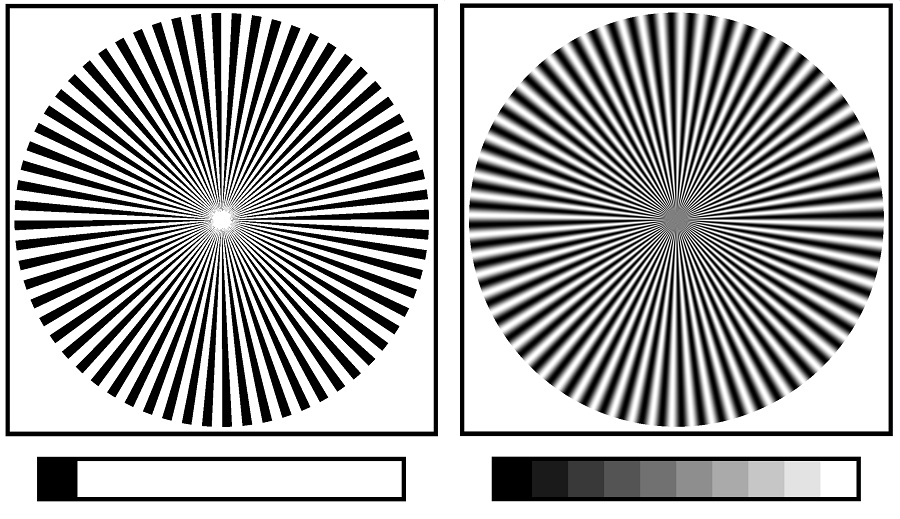

Podczas testowania MTF inżynierowie zazwyczaj korzystają z kontrolowanego środowiska testowego.

Obiektyw jest montowany z konkretnym czujnikiem aparatu lub optycznym systemem pomiarowym i testowany przy użyciu specjalnie zaprojektowanych wzorów.

System analizuje, jak dobrze obiektyw odwzorowuje różne poziomy szczegółowości.

Ocenia się kilka czynników:

1. Możliwość rozdzielczości

Obiektyw jest testowany w celu sprawdzenia, jak dobrze odtwarza drobne struktury.

Jest to szczególnie ważne dla:

Kamery bezpieczeństwa

Systemy kontroli przemysłowej

Widzenie maszynowe

Obrazowanie medyczne

Kamery ze sztuczną inteligencją

Obiektyw może wydawać się ostry na poziomie podstawowym, ale nie radzi sobie z fotografowaniem małych obiektów lub odległych szczegółów.

2. Wydajność kontrastu

Rozdzielczość to nie tylko widoczność linii.

Dobry obiektyw musi także utrzymywać kontrast.

Na przykład dwa obiekty mogą w rzeczywistości mieć wyraźne granice, ale słaby obiektyw może sprawiać wrażenie połączonych, ponieważ różnica kontrastu jest zmniejszona.

MTF ocenia, jak dobrze obiektyw utrzymuje kontrast na różnych poziomach szczegółowości.

3. Wydajność środka i krawędzi

Częstym błędem przy ocenie obiektywów jest sprawdzanie tylko obszaru centralnego.

Jednak prawdziwe aplikacje wymagają wydajności na całym obrazie.

W przypadku szerokokątnych kamer bezpieczeństwa lub kamer dronów wydajność brzegowa jest szczególnie ważna.

Obiektyw może zapewniać doskonałą ostrość w centrum kadru, ale wykazywać zmniejszoną przejrzystość w rogach.

Testowanie MTF pozwala inżynierom ocenić:

Rozdzielczość centralna

Występy w środku pola

Ostrość krawędzi

Dobrze zaprojektowany obiektyw powinien zapewniać zrównoważone działanie na całym obrazie.

Zrozumienie krzywych MTF

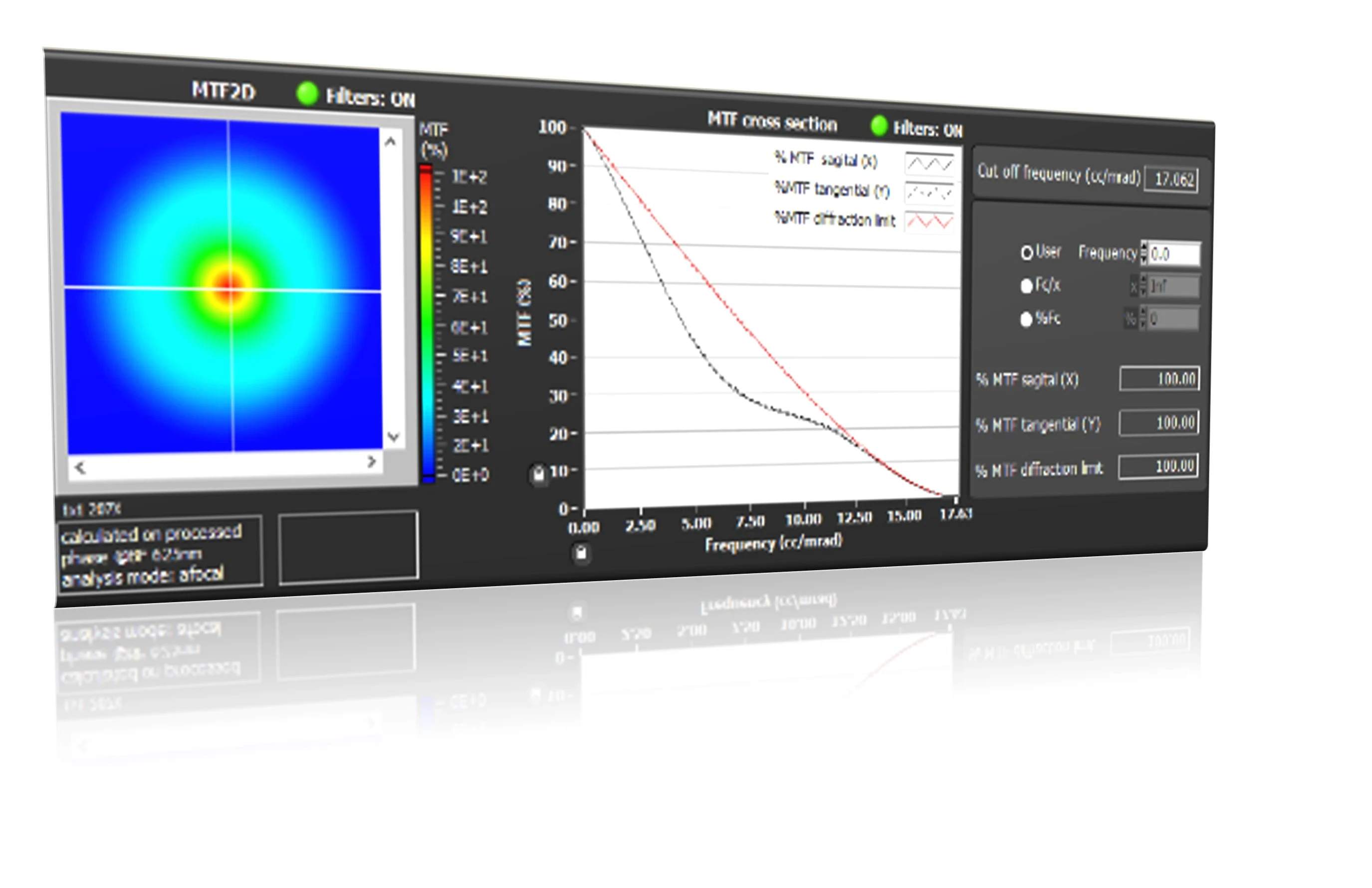

Wyniki MTF są zwykle wyświetlane w formie wykresu.

Chociaż wykresy MTF mogą wyglądać na techniczne, podstawowa idea jest prosta.

Oś pozioma zwykle reprezentuje częstotliwość przestrzenną.

Oznacza to, jak doskonałe są szczegóły.

Oś pionowa przedstawia transmisję kontrastu.

Wyższa wartość oznacza, że ​​obiektyw utrzymuje większy kontrast.

Ogólnie:

Wysoki współczynnik MTF przy niskich częstotliwościach oznacza dobrą reprodukcję kontrastu

Wysoki współczynnik MTF przy wysokich częstotliwościach oznacza lepszą rozdzielczość w zakresie drobnych szczegółów

Obiektyw o dobrych parametrach utrzymuje wyższe wartości MTF w miarę zwiększania się szczegółowości.

Dlaczego MTF ma znaczenie w różnych zastosowaniach

Różne zastosowania kamer mają różne wymagania optyczne.

Nadzór bezpieczeństwa

Kamery bezpieczeństwa często działają w trudnych warunkach:

Słabe oświetlenie

Duże odległości

Szerokie sceny

Przenoszenie obiektów

Obiektyw o dobrych parametrach MTF może pomóc w utrzymaniu:

Szczegóły twarzy

Informacje o pojeździe

Dokładność rozpoznawania obiektów

Szczególnie w systemach nadzoru opartych na sztucznej inteligencji jakość obrazu bezpośrednio wpływa na skuteczność wykrywania.

Wizja przemysłowa

Systemy widzenia maszynowego często sprawdzają niewielkie różnice.

Przykłady obejmują:

Wady produktu

Błędy produkcyjne

Rozmieszczenie komponentów

Niewielka utrata szczegółów może mieć wpływ na dokładność kontroli.

Obiektywy o wysokim współczynniku MTF zapewniają wyraźniejsze i bardziej niezawodne dane obrazu.

Robotyka i wizja AI

Roboty wykorzystują kamery, aby zrozumieć swoje otoczenie.

Muszą rozpoznać:

Obiekty

Przeszkody

Ludzie

Ruch

Słaba rozdzielczość optyczna stwarza niepewność dla algorytmów AI.

Lepsza wydajność obiektywu zapewnia czystszy obraz.

Obrazowanie medyczne

Urządzenia medyczne często wymagają kompaktowych, ale wydajnych systemów optycznych.

W tych zastosowaniach klarowność obrazu może bezpośrednio wpływać na diagnozę i analizę.

MTF pomaga inżynierom zapewnić, że systemy optyczne spełniają rygorystyczne wymagania dotyczące obrazowania.

MTF nie jest jedynym standardem oceny obiektywów

Choć MTF jest niezwykle ważny, inżynierowie nie oceniają obiektywów tylko na podstawie jednego parametru.

Pełna ocena optyczna może również obejmować:

Zniekształcenie

Aberracja chromatyczna

Oświetlenie względne

Duchy

Rozbłysk

Stabilność ostrości

Wydajność temperaturowa

Tolerancja mechaniczna

Obiektyw z doskonałym współczynnikiem MTF, ale słabą niezawodnością, może nie nadawać się do rzeczywistych produktów.

W inżynierii optycznej zawsze chodzi o równowagę.

Najlepszy obiektyw to nie tylko ten z największą liczbą.

To taki, który działa niezawodnie w zamierzonym zastosowaniu.

Jak profesjonalni producenci soczewek wykorzystują dane MTF

Dla producentów optycznych testowanie MTF to nie tylko narzędzie rozwojowe.

Jest to również ważna metoda kontroli jakości.

Podczas opracowywania soczewek inżynierowie wykorzystują wyniki MTF do:

Optymalizuj konstrukcję optyczną

Dostosuj struktury soczewek

Porównaj różne materiały

Popraw dokładność montażu

Podczas produkcji masowej testy MTF pomagają zapewnić spójność pomiędzy różnymi partiami.

Jest to szczególnie ważne, ponieważ wyprodukowanie jednego doskonałego prototypu jest znacznie łatwiejsze niż wyprodukowanie tysięcy identycznych obiektywów.

Niezawodny producent soczewek musi kontrolować zarówno konstrukcję optyczną, jak i procesy produkcyjne.

Boshi Optics: skupienie się na rzeczywistych parametrach optycznych

W Boshi Optics rozumiemy, że klienci nie kupują soczewek ze względu na same specyfikacje.

Kupują niezawodną wydajność obrazowania.

W przypadku zastosowań obejmujących nadzór bezpieczeństwa, wizję AI, drony, kamery samochodowe, obrazowanie medyczne i systemy przemysłowe jakość optyczna bezpośrednio wpływa na wrażenia z produktu końcowego.

Poprzez konstrukcję optyczną, precyzyjną produkcję i ocenę wydajności, Boshi Optics koncentruje się na tworzeniu rozwiązań soczewek, które zapewniają stabilną jakość obrazu w rzeczywistych zastosowaniach.

Ponieważ we współczesnych systemach kamer:

Więcej pikseli nie oznacza automatycznie więcej informacji.

Lepsza optyka zapewnia lepszy obraz.

Lepsze obrazy pozwalają podejmować lepsze decyzje.

Wniosek

Testowanie MTF to jedno z najcenniejszych narzędzi używanych przez inżynierów do zrozumienia działania obiektywu.

Ujawnia to, czego liczby megapikselowe nie mogą pokazać:

Jak wyraźnie obiektyw odwzorowuje szczegóły

Jak dobrze utrzymuje kontrast

Czy ostrość jest jednakowa na całym obrazie

Czy układ optyczny rzeczywiście obsługuje czujnik

Przy wyborze obiektywu aparatu istotne jest spojrzenie poza specyfikacje i zrozumienie parametrów optycznych.

Wysokiej jakości obiektyw to nie tylko kawałek szkła.

Stanowi podstawę działania całego systemu obrazowania.
