Więcej niż megapiksele: co naprawdę determinuje rozdzielczość obiektywu aparatu

● 2026-08-20 ● - ● Zostaw mi wiadomość

Specyfikacja pojawia się w prawie każdym arkuszu danych współczesnego aparatu:

Megapiksele.

5MP. 8MP. 12MP. 24MP.

Liczba jest łatwa do zrozumienia, łatwa do porównania i bardzo łatwa do wprowadzenia na rynek.

Jeśli jednak poświęciłeś wystarczająco dużo czasu na opracowywanie systemów kamer, w końcu natkniesz się na niewygodne pytanie:

Czy obiektyw może być rzeczywistyokreślić, co czujnik jest w stanie uchwycić?

Tutaj sprawy stają się bardziej interesujące.

Matryca 8 MP nie zapewnia automatycznie obrazu o jakości 8 MP. Czujnik zapewnia możliwość próbkowania, ale obiektyw musi zapewniać wystarczającą ilość szczegółów optycznych, aby piksele były przydatne.

Innymi słowy, aparat nie jest konkurencją dla megapikseli matrycy.

To jest system.

A obiektyw jest jedną z najważniejszych części tego systemu.

Boshi Optics

Rozdzielczość czujnika a rozdzielczość optyczna

Zacznijmy od prostego rozróżnienia.

Rozdzielczość czujnikaopisuje, ile pikseli ma czujnik.

Rozdzielczość optycznaopisuje, ile szczegółów przestrzennych może faktycznie odtworzyć obiektyw.

Te dwie specyfikacje są ze sobą powiązane, ale nie są tym samym.

Wyobraź sobie, że fotografujesz odległą tablicę rejestracyjną.

Czujnik 8 MP może mieć mnóstwo dostępnych pikseli do zarejestrowania płyty. Jeśli jednak obiektyw wygeneruje rozmyty obraz o niskim kontraście, piksele nie będą w stanie magicznie zrekonstruować postaci.

Może się okazać, że pojawi się więcej pikseli opisujących rozmycie.

To nie to samo, co więcej szczegółów.

Dlatego samo umieszczenie czujnika o wysokiej rozdzielczości za starym lub źle dobranym obiektywem może dać rozczarowujące rezultaty.

Czujnik może być nowy.

Obraz może nie być.

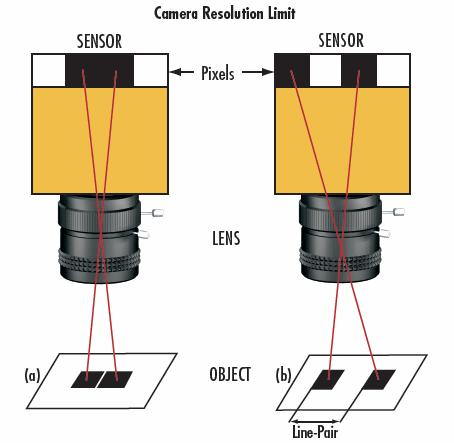

Rozmiar piksela zmienia wyzwanie optyczne

Kolejnym czynnikiem, który inżynierowie coraz częściej muszą brać pod uwagę, jest rozmiar piksela.

W miarę postępu technologii czujników producenci mogą zmieścić więcej pikseli w tym samym obszarze fizycznym.

To brzmi jak wyraźna poprawa.

Ale jest kompromis.

Mniejsze piksele oznaczają, że system optyczny może wymagać odtworzenia drobniejszych szczegółów, aby w pełni wykorzystać możliwości czujnika.

Na przykład aparat wykorzystujący stosunkowo duży rozstaw pikseli może być mniej wymagający dla obiektywu niż czujnik z wyjątkowo małymi pikselami i znacznie większą gęstością pikseli.

Nasuwa się zatem ważne pytanie podczas opracowywania aparatu:

Czy rozdzielczość obiektywu jest wystarczająco wysoka, aby uwzględnić rozstaw pikseli czujnika?

Obiektyw, który doskonale spisał się ze starszą matrycą, może nie zapewniać automatycznie takich samych praktycznych parametrów w połączeniu z nowszą, gęstszą matrycą.

Jest to jeden z powodów, dla których wybór obiektywu powinien odbywać się łącznie z wyborem matrycy, a nie traktować obiektyw jako refleksję.

Dlaczego MTF ma większe znaczenie niż etykieta megapikselowa

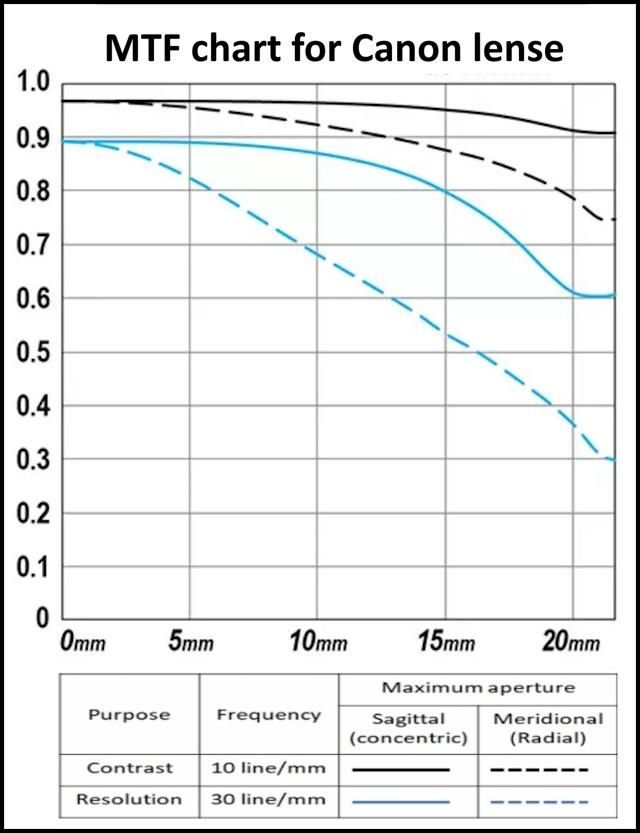

Jeśli chcesz zrozumieć prawdziwą rozdzielczość optyczną, w końcu musisz o tym porozmawiaćMTF — funkcja przenoszenia modulacji.

Boshi Optics

Terminologia brzmi zastraszająco.

Podstawową ideą nie jest.

MTF opisuje, jak dobrze system optyczny zachowuje kontrast na różnych poziomach szczegółowości.

Pomyśl o sfotografowaniu serii coraz cieńszych czarno-białych linii.

Przy dużych, łatwych do zauważenia wzorach odtworzy je prawie każdy przyzwoity obiektyw.

W miarę jak linie stają się delikatniejsze, obiektyw stopniowo traci kontrast.

Silny układ optyczny utrzymuje użyteczny kontrast nawet w zakresie najdrobniejszych szczegółów.

Właśnie to MTF pomaga inżynierom ocenić.

Dlatego też poważna specyfikacja obiektywu nie powinna kończyć się na:

“Obsługuje 8 MP.”

Lepsza ocena wymaga:

Jaka jest wydajność MTF?

Przy jakich częstotliwościach przestrzennych?

Jak to działa w centrum?

Co dzieje się w kierunku krawędzi?

Czy wydajność pozostaje stabilna przy zamierzonej przysłonie?

Te pytania mówią znacznie więcej o rzeczywistym systemie optycznym.

Rozdzielczość centralna to nie cała historia

Jednym z najprostszych sposobów, aby obiektyw wyglądał imponująco, jest pokazanie bardzo ostrego obrazu centralnego.

Problem w tym, że kamery fotografują nie tylko centrum.

Szerokokątne kamery bezpieczeństwa, kamery samochodowe, kamery dronowe i systemy robotyki często w dużym stopniu zależą od informacji o obrazie peryferyjnym.

Obiektyw może dawać doskonałą ostrość w centrum, ale zauważalnie słabszą na brzegach.

Może to mieć wpływ na:

Wykrywanie obiektów

Rozpoznawanie twarzy

Rozpoznawanie pojazdów

Rozumienie sceny

Kontrola wizyjna maszyn

Na przykład kamera monitorująca obserwująca parking może ukazać pojazd wjeżdżający w pobliżu krawędzi obrazu.

Jeśli środek wygląda fantastycznie, ale krawędzie są miękkie, imponująca specyfikacja rozdzielczości aparatu nie mówi wszystkiego.

Dla inżynierów bardziej przydatnym pytaniem jest:

Jak równomiernie obiektyw radzi sobie na obrazie?

Boshi Optics

Aberracje po cichu kradną szczegóły

Aberracje optyczne to kolejny powód, dla którego aparat o dużej rozdzielczości może nie zapewniać oczekiwanej jakości obrazu.

Typowe problemy obejmują:

Aberracja sferyczna

Aberracja chromatyczna

Śpiączka

Astygmatyzm

Zakrzywienie pola

Nie musisz koniecznie być projektantem optyki, aby zrozumieć wynik.

Praktyczna konsekwencja jest prosta:

Szczegóły stają się mniej precyzyjne.

Krawędzie mogą utracić kontrast. Drobne struktury mogą wydawać się kolorowe lub rozmazane. Narożniki mogą stać się bardziej miękkie.

Dlatego nowoczesna konstrukcja optyczna wymaga znacznie więcej niż tylko wyboru ogniskowej i przysłony.

Układ optyczny musi równoważyć wiele czynników jednocześnie.

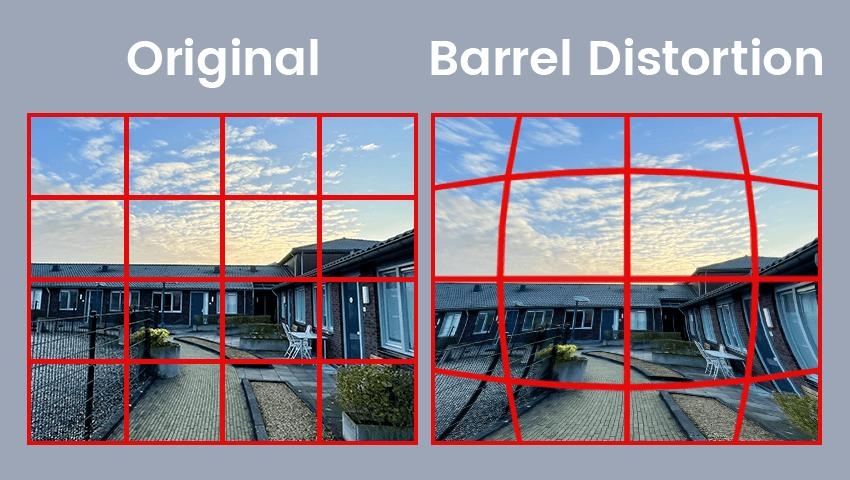

Zniekształcenie jest również problemem związanym z jakością obrazu

Zniekształcenia są czasami traktowane jako problem czysto wizualny.

Nie zawsze tak jest.

W przypadku zwykłej fotografii zakrzywione proste linie mogą po prostu wyglądać nieatrakcyjnie.

W przypadku zastosowań związanych z wizją maszynową lub sztuczną inteligencją geometria może mieć znaczenie.

Obiektyw szerokokątny charakteryzujący się znacznymi zniekształceniami może sprawić, że obiekty znajdujące się blisko krawędzi będą wyglądać zupełnie inaczej niż ich rzeczywisty kształt i położenie.

Nie oznacza to, że każda aplikacja wymaga bardzo niskich zniekształceń.

Kamera bezpieczeństwa może w rozsądny sposób zaakceptować pewne zniekształcenia w zamian za znacznie szersze pole widzenia.

Przemysłowy system pomiarowy może tego nie robić.

Ponownie, inżynieria optyczna wymaga kompromisów.

„Najlepszy” obiektyw zależy od tego, do czego aparat ma robić.

Boshi Optics

Dlaczego „obiektyw 8 MP” to niepełny opis

To być może najważniejszy punkt.

Wyrażenie „Obiektyw 8 MP” jest przydatny marketingowo, ale technicznie niekompletny.

Na rozdzielczość wpływa relacja pomiędzy:

Obiektyw

Czujnik

Rozmiar piksela

Przysłona

Koło obrazu

CRA

Przetwarzanie obrazu

Warunki oświetleniowe

Obiektyw nie istnieje w izolacji.

Konkretny obiektyw może działać bardzo dobrze z jednym czujnikiem, a gorzej z innym, ponieważ zmieniły się wymagania optyczne.

Dlatego doświadczeni inżynierowie aparatów zwykle pytają o model matrycy i wymagania optyczne przed zatwierdzeniem obiektywu.

Dostawca, który natychmiast i bez pytania o cokolwiek innego powie: „Tak, ten obiektyw obsługuje rozdzielczość 8 MP”, być może odpowiada na pytanie dotyczące sprzedaży, a nie na pytanie techniczne.

Jak zatem inżynierowie powinni oceniać obiektyw o wysokiej rozdzielczości?

Zamiast zaczynać od megapikseli, polecam zacząć od aplikacji.

Zapytać:

1. Jaki czujnikzostanie wykorzystany?

Format czujnika i rozmiar piksela określają wymagania optyczne.

2. Jakie pole widzenia jest wymagane?

Konstrukcja szerokokątna stawia inne wyzwania niż obiektyw wąskokątny.

3. Jaki poziom szczegółowości faktycznie ma znaczenie?

Kamera bezpieczeństwa identyfikująca osobę z odległości kilku metrów ma inne wymagania niż kamera wizyjna kontrolująca niewielki element.

4. Jak ważna jest wydajność brzegowa?

W przypadku wielu systemów szerokokątnych ma to kluczowe znaczenie.

5. Co dzieje się przy zamierzonej przysłonie?

Obiektyw może działać inaczej, gdy jest szeroko otwarty, a inaczej po przymknięciu.

6. Co pokazują dane MTF?

Zapewnia to znacznie więcej przydatnych informacji niż sama etykieta megapikselowa.

Prawdziwe znaczenie „wysokiej rozdzielczości”

Obiektyw o wysokiej rozdzielczości to nie tylko obiektyw z wydrukowanym obok niego dużym numerem.

Jest to układ optyczny, który może odtwarzać drobne szczegóły z wystarczającym kontrastem w wymaganym polu obrazu i w zamierzonych warunkach pracy.

To znacznie trudniejszy problem inżynieryjny.

I szczerze mówiąc, dlatego dwa obiektywy o pozornie podobnych specyfikacjach mogą mieć bardzo różne ceny.

Nie płacisz po prostu za więcej szkła.

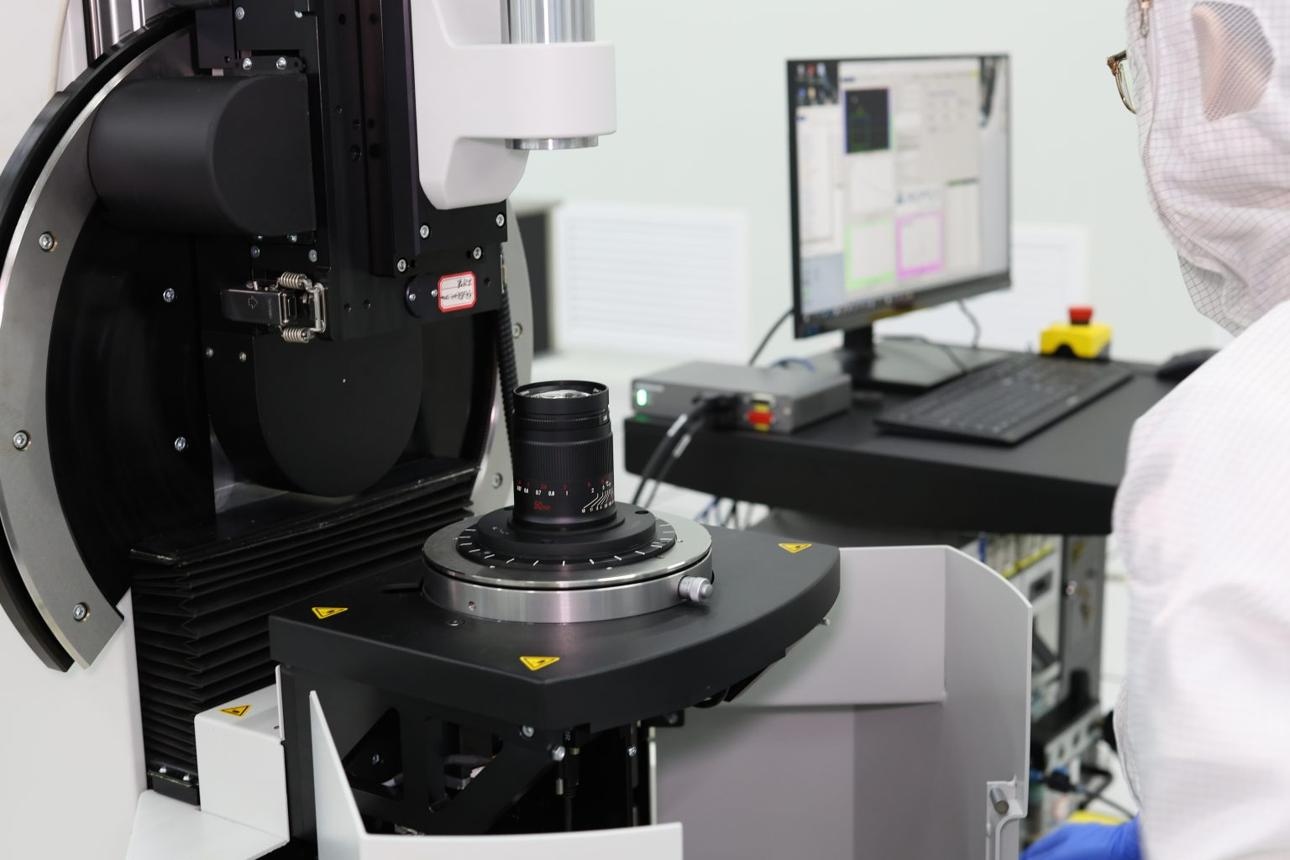

Płacisz za projekt optyczny, tolerancje, materiały, dokładność produkcji, powłokę, montaż i testowanie.

W Boshi Optics opracowywane są rozwiązania optyczne do zastosowań od nadzoru bezpieczeństwa i obrazowania samochodowego po obrazowanie medyczne, urządzenia inteligentne i inne systemy kamer. W portfolio produktów firmy znajdują się obiektywy o różnych formatach matryc, rozdzielczościach, polach widzenia, przysłonach i konstrukcjach optycznych, co odzwierciedla rzeczywistość, w której nie ma jednego „najlepszego” obiektywu do każdego aparatu.
