F1.0 vs IR: który obiektyw do słabego oświetlenia pasuje do Twojego projektu?

Jako inżynier optyk wSzanghajska jedwabna optyka, moja codzienna rzeczywistość składa się z walki ze współczynnikami załamania światła, szukania ułamków procenta na krzywych MTF i kłótni o rachunki za surowce. Widzę, że zdecydowanie zbyt wiele linii produktów nie przeszło testów w terenie, ponieważ zespół zaopatrzeniowy połknął zwykły hak, żyłkę i ciężarek. „F1.0 to przyszłość” – mówią. Lub „IR jest tani i niezniszczalny”.

Nie dawaj się nabrać na ten szum. Projektowanie optyczne to nieustępliwa gra polegająca na kompromisach fizycznych. Przyjrzyjmy się marketingowym PPT i przyjrzyjmy się, co faktycznie dzieje się z Twoim procesem obrazowania, gdy wybierzesz jeden lub drugi.

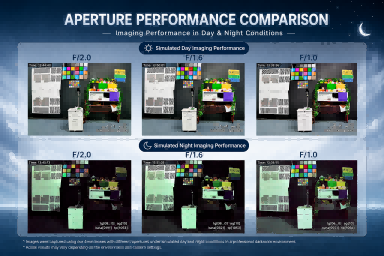

1. F1.0 „Blacklight” w pełnym kolorze: fotonowy potwór (i jego ukryty podatek)

Całe założenie aktywnej technologii pełnokolorowej przy słabym oświetleniu opiera się naPrzysłona F1.0.

Jeśli nie jesteś maniakiem optyki, oto krótka matematyka: liczba F to stosunek ogniskowej obiektywu do średnicy źrenicy wejściowej. Za każdym razem, gdy upuścisz przesłonę, podwajasz ilość światła docierającego do czujnika. Przejście ze standardowego obiektywu F2.0 na F1.0 oznacza porzuceniecztery razywięcej światła na piksele CMOS.

W rzeczywistych warunkach — powiedzmy patrol AMR poruszający się po słabo oświetlonym placu logistycznym — oznacza to, że nie potrzebujesz natrętnego, oślepiającego białego światła LED, aby uchwycić pełnokolorowy obraz o wysokim kontraście. W przypadku modeli sztucznej inteligencji, których klasyfikacja obiektów opiera się na danych chromatycznych (np. rozpoznawanie koloru marynarki podejrzanego lub znaku ostrzegawczego), F1.0 jest spektakularne.

Ale tutaj jest haczyk, o którym nie powiedzą dostawcy-amatorzy: szeroko otwarte przysłony wprowadzają absolutny chaos do aberracji optycznych.

Po otwarciu przysłony na wartość F1.0 promienie światła uderzają w zewnętrzne krawędzie elementów obiektywu pod niewiarygodnie ostrymi kątami. Powoduje to dwa ogromne problemy:

• Niezwykle cienka głębia ostrości (DoF):Twój margines błędu spada do milimetrów. Jeśli obudowa mechaniczna ugina się choćby nieznacznie pod wpływem ciepła słonecznego, cel całkowicie traci ostrość.

• Upadek peryferyjnych MTF:Aberracja sferyczna i koma zamienią zakątki obrazu w błotnistą, bezużyteczną zupę.

Aby temu przeciwdziałać, nie możemy po prostu zastosować taniego, gotowego szkła sferycznego. Musimy projektować dookołaElementy ASP (soczewki asferyczne).aby zmusić te nieuczciwe promienie krawędziowe z powrotem do jednego punktu ogniskowego.

Właściwie, pozwólcie, że ujmę to inaczej – nie chodzi tylko o użycie kształtów asferycznych; chodzi o wybór materiału. Jeśli kupisz tani, całkowicie plastikowy obiektyw F1.0, tobędziezawieść, gdy temperatura otoczenia osiągnie 40°C. W Silk Optical stabilizujemy te masywne apertury za pomocą hybrydowych architektur ze szkła i plastiku (takich jak nasze2G3P lub wiele szybpreparaty) w połączeniu ze ścisłymiKompensacja temperaturyinżynieria budowlana. Jeśli sprzedawca nie mówi o dryfie termicznym, podając obiektyw F1.0, odejdź.

2. Noktowizor na podczerwień (IR): ekonomiczny koń pociągowy (z pułapką długości fali)

Po drugiej stronie płotu mamy tradycyjne oświetlenie IR (zwykle w połączeniu z aktywnymi diodami IR 850 nm lub 940 nm). Soczewki w tej kategorii — takie jak nasze produkty o dużej pojemnościPL071 4MP-8MP 6G w całości ze szkłaserii – są niezwykle dojrzałe, wysoce stabilne i wyjątkowo przyjazne dla Twojego budżetu zakupowego.

Główną zaletą systemu IR jestbezkompromisowy kontrast. W środowiskach o całkowitym zerowym natężeniu oświetlenia – w podziemnych tunelach, nieoświetlonych obszarach wiejskich – podczerwień zmienia świat w czarno-biały obraz o wysokim kontraście. Eliminuje zamieszanie związane z kolorami, zapewniając algorytmom sztucznej inteligencji ostre jak brzytwa profile i granice do śledzenia.

Jednak w konfiguracjach IR czeka cichy zabójca: Focus Shift.

Typowy, frustrujący scenariusz: Twój zespół badawczo-rozwojowy kalibruje system kamer w laboratorium w ciągu dnia. Wygląda niesamowicie ostro. Zapada noc, włączają się aktywne oświetlacze podczerwieni i nagle obraz wygląda, jakby ktoś posmarował soczewkę smarem.

„Właściwie to zapomnij o tym – nie obwiniaj redukcji szumów czujnika. To podstawowa fizyka”.

Światło widzialne (400–700 nm) i światło podczerwone (850 nm/940 nm) przemieszczają się z różnymi prędkościami w tym samym ośrodku szklanym, ponieważ współczynnik załamania światła zmienia się w zależności od długości fali. Jeśli elementy obiektywu nie zostały celowo zoptymalizowane pod kątemWspółostrość w podczerwieni, płaszczyzna ogniskowa dla światła widzialnego i płaszczyzna ogniskowa dla światła podczerwonego znajdą się na dwóch zupełnie różnych głębokościach za obiektywem.

Aby ominąć ten koszmar integrujemy sięSzkło ED (o bardzo niskiej dyspersji).elementy i wykorzystują złożone, wielowarstwowe, szerokopasmowe powłoki antyrefleksyjne. Ponadto podczas montażu u nasPark Inteligentnych Technologii Boshikażda pojedyncza jednostka przechodzi przez automatyczne maszyny do aktywnego wyrównywania SMA (Small Medium Aperture) w celu sprawdzenia odpowiedzi MTF na wielu długościach fal. Bez prawdziwej inżynierii współogniskowania w podczerwieni Twój system noktowizyjny będzie tylko hazardem.

3. Schemat zaopatrzenia: który pasuje do Twojej matrycy?

Pozbądźmy się korporacyjnego bałaganu i skondensujmy go w konkretną, możliwą do wdrożenia matrycę decyzyjną dla Twojego zespołu inżynierów.

Pociągnij za spust F1.0 Blacklight Full Color, jeśli:

• Kolor nie podlega negocjacji:Twoje oprogramowanie wymaga podpisów chromatycznych do celów analitycznych (np. rozpoznawania tablic rejestracyjnych, śledzenia wielokolorowych zasobów, ekstrakcji rysów twarzy).

• Aktywne oświetlenie jest zabronione:System działa w obszarach, w których jasne białe światło lub widzialna poświata podczerwona powodują zakłócenia porządku publicznego, przyciągają owady lub utrudniają niewidzialność.

• Dokładność sztucznej inteligencji Edge o dużej gęstości jest najważniejsza:Twoja sieć neuronowa wymaga maksymalnego stosunku sygnału do szumu (SNR) na piksel bez polegania na ciężkich, czasowych filtrach programowych redukujących szumy, które wprowadzają artefakty przypominające ducha.

• Mandat zaopatrzeniowy:Nalegaj na konstrukcje hybrydowe lub całkowicie szklane ze szkła i tworzywa sztucznego ze zintegrowanymi elementami ASP i udokumentowanymi specyfikacjami tolerancji dryfu termicznego w zakresie od -20°C do +70°C.

Trzymaj się noktowizora na podczerwień (IR), jeśli:

• Budżet jest ściśle ograniczony:Wdrażasz tysiące węzłów (takich jak standardowy nadzór magazynu lub zderzaki robotów próżniowych niskiego poziomu) i nie możesz ponieść dodatkowych kosztów wielu elementów ze szkła asferycznego.

• Działasz w prawdziwych środowiskach Zero-Lux:Nie ma światła otoczenia ani miejskiej poświaty nieba, co sprawia, że ​​pasywny obiektyw F1.0 jest bezużyteczny bez aktywnego wspomagania białym światłem.

• Geometria ma większe znaczenie niż kolor:Twój system opiera się wyłącznie na konturach geometrycznych, wykrywaniu krawędzi lub mapowaniu przestrzennym SLAM opartym na wizji.

• Mandat zaopatrzeniowy:Sprawdź, czy specyfikacja obiektywu wyraźnie to gwarantujeWspółogniskowanie w podczerwienimożliwości i charakteryzuje się solidnym wewnętrznym tłumieniem flar (npNiebieskie szkłolub specjalistyczne maskowanie tylnego elementu) w celu zablokowania wewnętrznego odbicia podczerwieni.

Skalowana precyzja bez puchu

Na Szanghajska jedwabna optyka, nie wierzymy w sprzedaż uniwersalnych rozwiązań. Działając w naszym najnowocześniejszym centrum produkcyjnym, utrzymujemy ponadprzeciętną zautomatyzowaną zdolność produkcyjną6 milionów soczewek miesięcznie. Wypełniamy lukę pomiędzy zaawansowaną fizyką optyczną a ultrastabilnymi dostawami w globalnym łańcuchu dostaw, wspieranymi przezISO9001:2015IIATF16949:2016certyfikaty na poziomie motoryzacyjnym.

Niezależnie od tego, czy Twoi inżynierowie badawczo-rozwojowi potrzebują dostosowanego na zamówienie szkła szerokokątnego F1.0 do autonomicznego drona dostawczego, czy wysoce zoptymalizowanego pod względem kosztów obiektywu 5 MP na podczerwień do przemysłowej linii produkcyjnej, najpierw dostarczamy surowe dane.

Podaj nam specyfikację czujnika i wymagania dotyczące głównego kąta promienia (CRA). Przyjrzyjmy się rzeczywistym krzywym MTF i zbudujmy coś, co działa w ziemi, a nie tylko na tablicy.
