Obiektyw szerokokątny 2,6 mm

1. Krótki opis produktu

Ten obiektyw M12 PL-WA2.6-14 to wysokiej jakości ultraszerokokątny obiektyw zaprojektowany przezShangHai SILK Optical Technology CO., LTDdo kompaktowych systemów nadzoru i wbudowanych systemów obrazowania. Ten stałoogniskowy obiektyw F2.0, zaprojektowany jako niedrogie rozwiązanie panoramiczne, zapewnia ogromne pole widzenia po przekątnej 170°, eliminując martwe strefy w celu zapewnienia bezpieczeństwa w domu i monitorowania pojazdów. Zoptymalizowany wyłącznie dla czujników obrazu 1/2,9 ", obiektyw optyczny CCTV utrzymuje zrównoważoną jasność krawędzi przy względnym oświetleniu 68,0% i kontrolowanym kącie głównego promienia poniżej 21,5°, doskonale pasując do głównych czujników CMOS. Kompaktowa konstrukcja TTL 20,0 mm umożliwia łatwą integrację z obudowami miniaturowych kamer. ShangHai SLIK Optical Technology CO., LTD ściśle kontroluje tolerancje produkcyjne, aby zagwarantować stałą jakość optyczną tego ultraszerokokątnego obiektywu do masowej produkcji. Służy jako idealny Obiektyw typu „rybie oko” do kamer konsumenckich, inteligentnych dzwonków do drzwi, systemów wizyjnych w samochodzie i mini sprzętu do monitorowania panoramicznego.

2. Szczegółowy opis produktu

2.1 Parametr podstawowy

Ogniskowa 2,6 mm z tolerancją ±5% w połączeniu z dużą przysłoną F2.0 sprawia, że ​​obiektyw M12 zapewnia doskonałe pobieranie światła w warunkach monitoringu przy słabym oświetleniu.

Pole widzenia 170° po przekątnej, 130° w poziomie i 65° w pionie; Maksymalny okrąg obrazowy Φ6,7 mm w pełni pokrywa matrycę 1/2,9” bez winietowania.

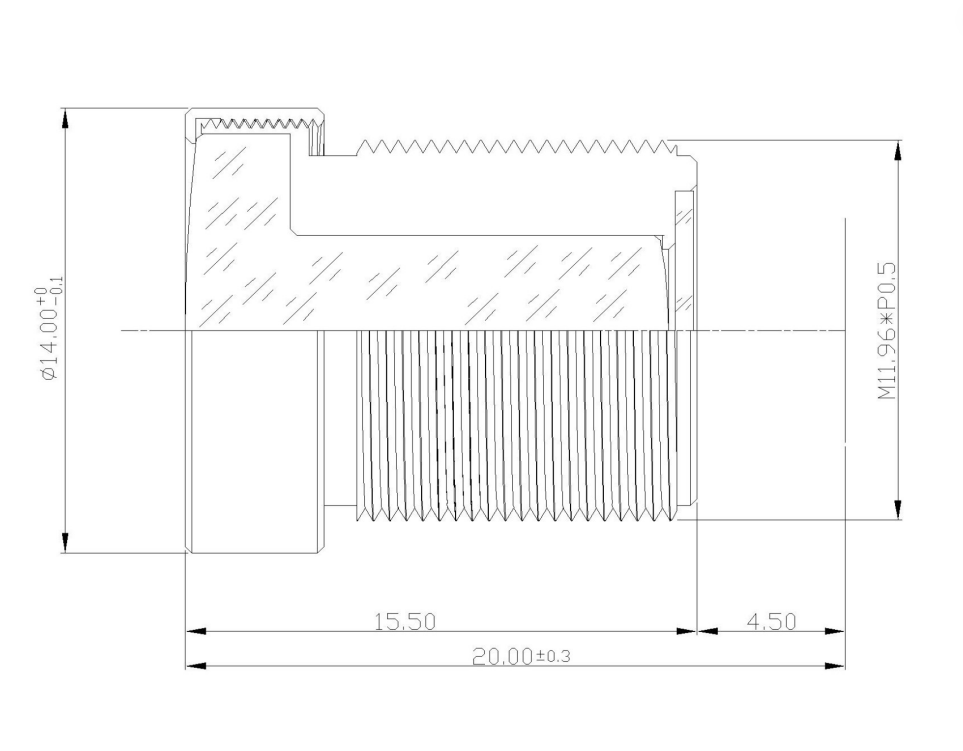

TTL 20,0 ± 0,2 mm i mechaniczna tylna ogniskowa 4,45 ± 0,2 mm, umożliwiające prosty montaż w kompaktowych modułach kamer.

Zniekształcenia telewizyjne wynoszące -20,0% są typowe dla obiektywów ultraszerokokątnych, co ułatwia pokrycie panoramiczne, a jednocześnie pozostaje zgodne z popularnymi algorytmami korekcji zniekształceń.

Oświetlenie względne 68,0% i współczynnik CRA < 21,5° skutecznie redukują ciemne narożniki i cieniowanie kolorów na czujnikach CMOS, co jest kluczową zaletą tego obiektywu optycznego CCTV.

Standardowe mocowanie z gwintem M12 zapewnia wymienność z głównymi modułami kamer.

2.2 Zalety wydajności

1. Bardzo szeroki zasięg panoramiczny:Jako wysokiej jakości obiektyw typu rybie oko, pole widzenia o przekątnej 170° minimalizuje martwe obszary, zmniejszając liczbę kamer potrzebnych do monitorowania przestrzeni.

2. Silna zdolność adaptacji do słabego oświetlenia:Szeroka przysłona F2.0 poprawia zbieranie światła, zapewniając czystszy materiał filmowy w słabym otoczeniu do zastosowań w domowych obiektywach zabezpieczających.

3. Konstrukcja optyczna przyjazna dla czujnika:Ściśle kontrolowany kąt głównego promienia i wysokie oświetlenie względne stabilizują jasność obrazu peryferyjnego i jednolitość kolorów.

4. Kompaktowy zarys mechaniczny:Krótka długość całkowita umożliwia obsługę ultracienkich konstrukcji aparatów powszechnie wymaganych w przypadku obiektywów kamer samochodowych i inteligentnych urządzeń domowych.

5. Niezawodna spójność produkcji masowej:ShangHai SLIK Optical Technology CO., LTD przeprowadza rygorystyczne testy optyczne każdej partii, zapewniając stabilną wydajność w przypadku długoterminowych zamówień OEM.

2.3 Pole aplikacji

1. Monitorowanie bezpieczeństwa w domu:Ten ultraszerokokątny obiektyw jest powszechnie stosowany w inteligentnych dzwonkach do drzwi, minikamerach wewnętrznych i kamerach monitorujących Wi-Fi, zapewniając podgląd całego obszaru przedpokojów i pomieszczeń.

2. Wizja na pokładzie pojazdu:Obiektyw M12 współpracuje z kamerami samochodowymi, kamerami cofania i panoramicznymi systemami wspomagania parkowania, rejestrując warunki drogowe.

3. Mały nadzór komercyjny:Idealny do sklepów detalicznych, korytarzy biurowych i minikamer w windach; obiektyw panoramiczny zmniejsza koszty instalacji w przypadku monitorowania całej przestrzeni.

4. Wbudowana wizja przemysłowa:Nadaje się do kontroli sprzętu kompaktowego, mini przechwytywania panoramicznego i małych modułów widzenia maszynowego opartych na czujnikach 1/2,9”.

5. Kamery konsumenckie IoT:Pasuje do miniaturowych modułów kamer IoT, w których ograniczenie rozmiaru i szeroki zakres widzenia to podstawowe wymagania dotyczące wysokiej jakości obiektywu optycznego CCTV.
