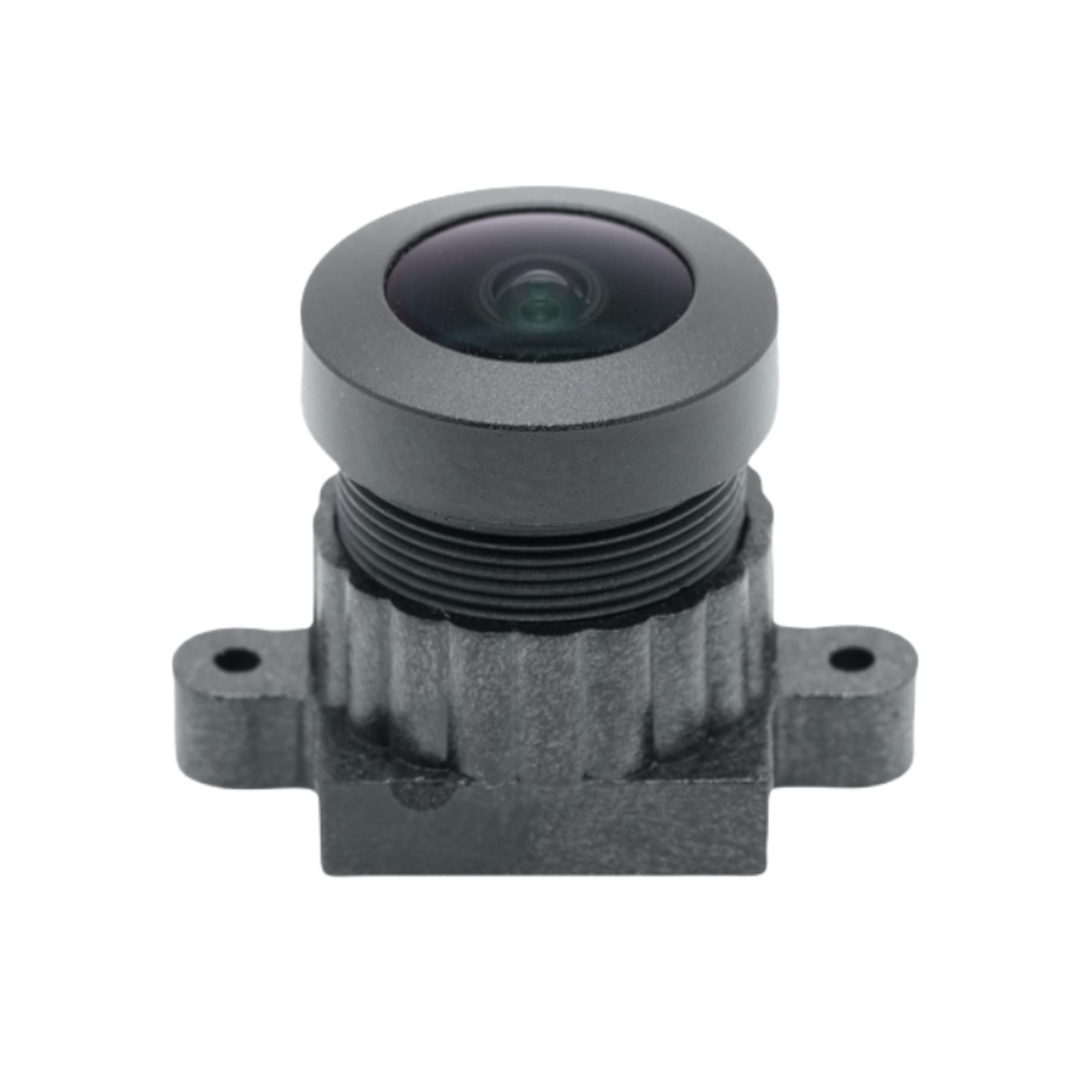

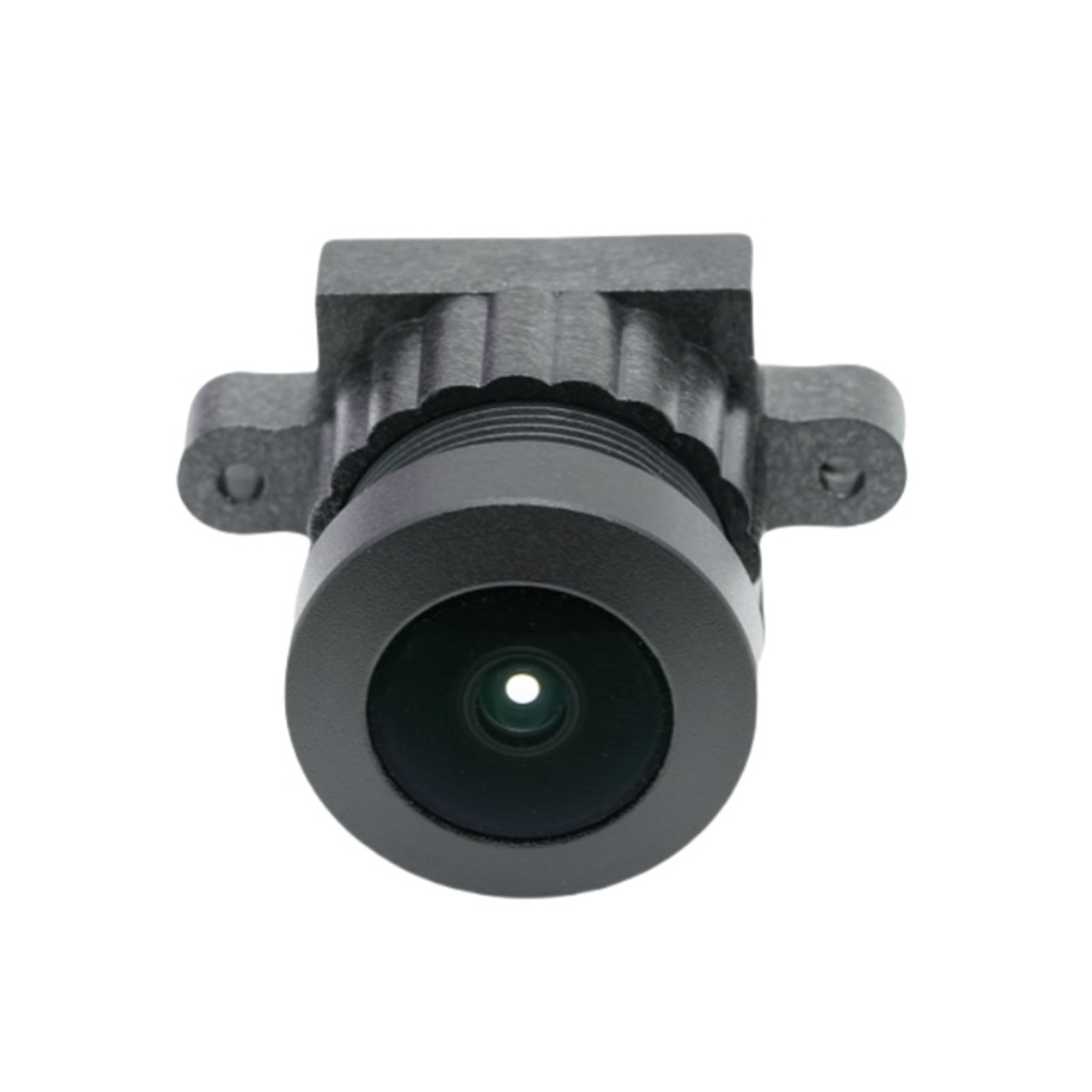

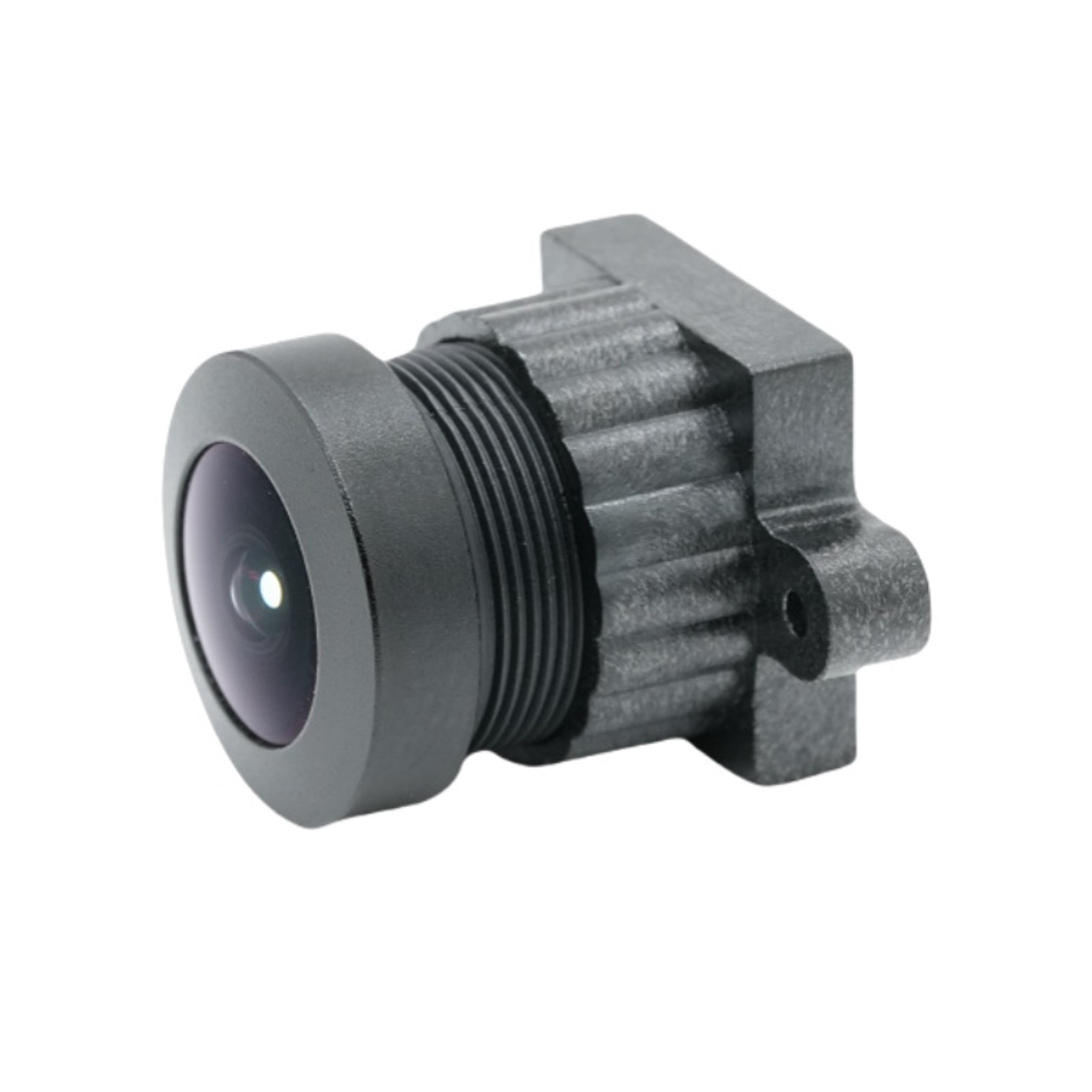

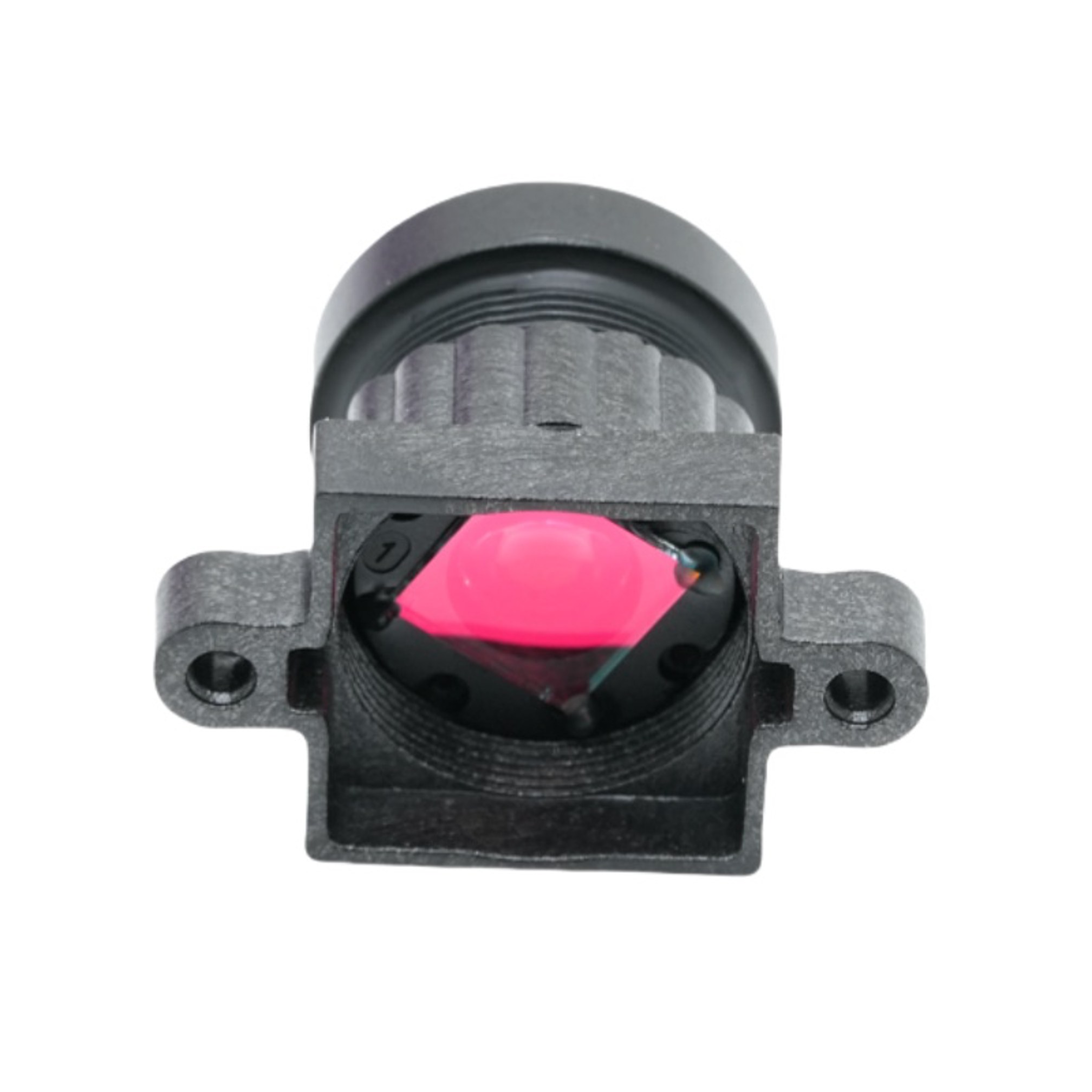

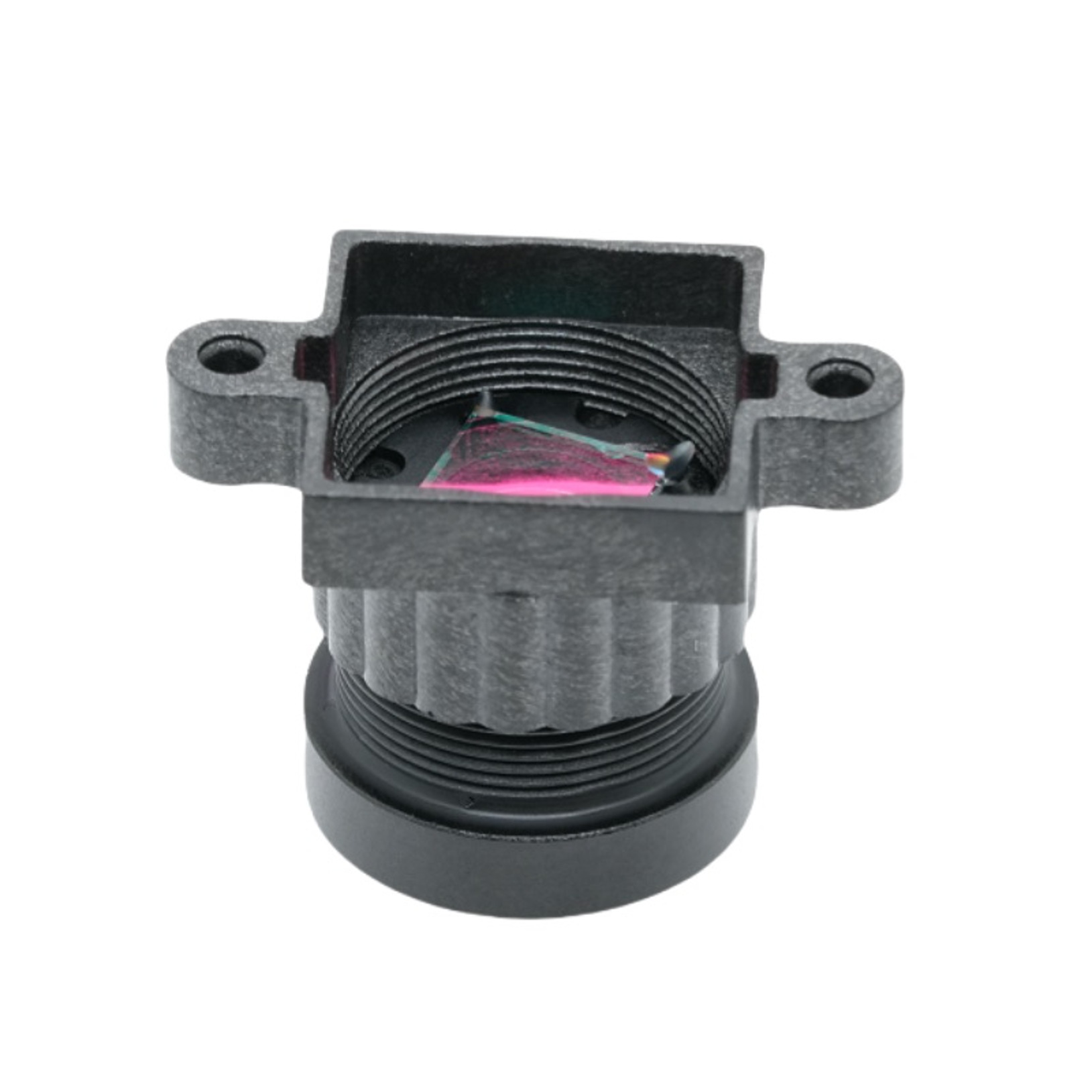

Obiektyw szerokokątny 2,18 mm

1. Informacje o produkcie

Ten wysokiej jakości obiektyw typu rybie oko M12 został zaprojektowany przezShangHai SILK Optical Technology CO., LTDaby zapewnić płynny monitoring panoramiczny z ultraszerokim polem widzenia. Ten ultraszerokokątny obiektyw, zaprojektowany dla czujników obrazu 1/2,7" i wyposażony w dojrzałą strukturę optyczną 2G3P+IR, równoważy niewielkie rozmiary i możliwości obrazowania przez cały dzień. Efektywna ogniskowa 2,18 mm, stała przysłona F2,4 i ukośne pole widzenia 185° umożliwiają pokrycie szerokiego obszaru jedną kamerą bez łączenia wielu kamer. Jako niezawodny obiektyw z korekcją podczerwieni utrzymuje stałą jakość obrazu w świetle widzialnym i podczerwonym w scenariuszach nadzoru dziennego i nocnego. całkowita długość ścieżki jest kontrolowana na poziomie 14,5 ± 0,2 mm, co pozwala na integrację zminiaturyzowanych modułów kamer. Ścisła kalibracja optyczna zapewnia oświetlenie względne na poziomie 46,0% i kontrolowaną wartość CRA poniżej 20,43°, co znacznie zmniejsza winietowanie i dopasowuje się do głównych czujników CMOS. ShangHai SLIK Optical Technology CO., LTD zapewnia stabilną produkcję masową i konfigurowalne rozwiązania optyczne dla klientów na całym świecie korzystających z tej dojrzałej platformy obiektywów panoramicznych.

2. Szczegółowy opis produktu

Parametr

1. Specyfikacje optyczne:EFL 2,18±5%, F2,4±5%, mechaniczna tylna ogniskowa 2,7±0,2mm. Maksymalny okrąg obrazu o średnicy Φ6,3 mm dokładnie pasuje do czujników 1/2,7”, aby uniknąć nieefektywnego obrazowania peryferyjnego.

2. Struktura optyczna:Konstrukcja 2G3P+IR łączy elementy szklane i plastikowe z powłoką korekcyjną podczerwieni, równoważąc koszt, wagę i parametry optyczne tego obiektywu typu rybie oko M12.

3. Pole widzenia:Bardzo szeroki zasięg 185° po przekątnej, 152° w poziomie i 83,6° w pionie. Realizuje niemal pełny widok otoczenia i zmniejsza liczbę kamer do monitorowania rozległego obszaru.

4. Wskaźniki obrazowania:Zniekształcenia TV -32,0%, oświetlenie względne 46,0%, CRA <20,43°. Zoptymalizowany kąt głównego promienia pasuje do większości czujników CMOS, zmniejszając ryzyko ciemnych narożników w przypadku ultraszerokokątnego obiektywu.

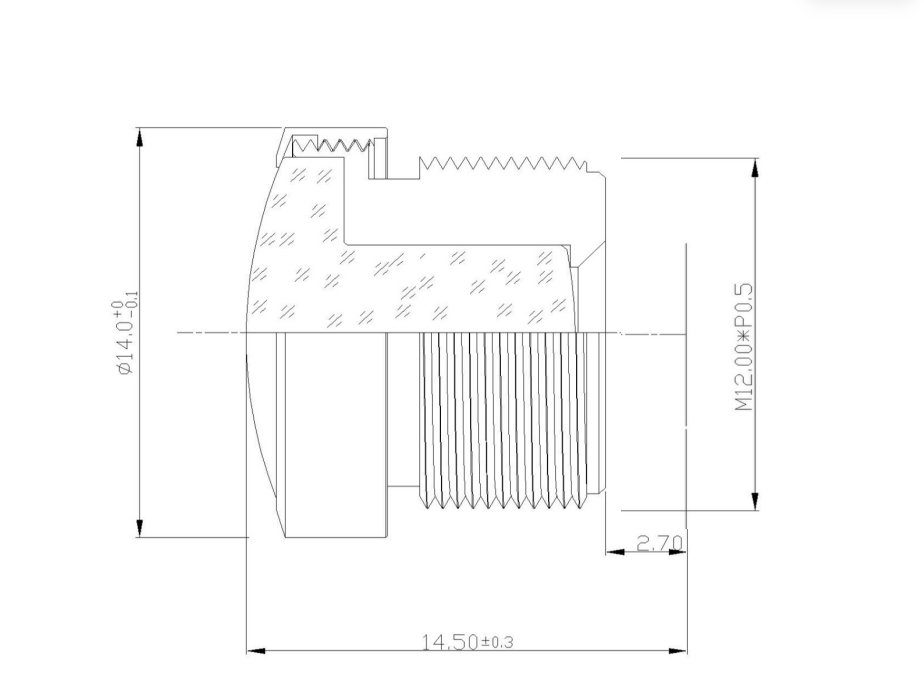

5. Projekt mechaniczny:Standardowe mocowanie M12 i kompaktowy TTL 14,5 mm, łatwy montaż w miniaturowych aparatach.

Zalety wydajności

1. Możliwość pokrycia panoramicznego:Ultraszeroki widok 185° eliminuje martwe strefy, co jest główną zaletą tego panoramicznego obiektywu do monitorowania przestrzeni.

2. Kompatybilność z IR w dzień i w nocy:Jako soczewka z korekcją podczerwieni pozwala uniknąć przesunięcia ogniskowej pomiędzy światłem widzialnym a światłem podczerwonym, zapewniając ostre obrazy zarówno w dzień, jak i w nocy w podczerwieni.

3. Jednolita jasność krawędzi:Oświetlenie względne 46,0% poprawia jasność obrazu peryferyjnego w porównaniu ze zwykłymi obiektywami typu rybie oko, redukując widoczne ciemne rogi.

4. Kompaktowa konstrukcja modułowa:Krótki interfejs TTL i standardowy interfejs M12 obsługują cienkie obudowy kamer, idealne do małych wbudowanych urządzeń wizyjnych.

5. Stabilna produkcja masowa:Wyprodukowany przez ShangHai SLIK Optical Technology CO., LTD, obiektyw przechodzi rygorystyczne testy optyczne, aby zagwarantować stałą wydajność we wszystkich partiach.

Pole aplikacji

1. Bezpieczeństwo w domu i handlu:Wewnętrzne panoramiczne kamery monitorujące, kamery dzwonkowe, monitorowanie antykradzieżowe w handlu detalicznym za pomocą obiektywu typu rybie oko M12.

2. Wizja pomocnicza pojazdu:Samochodowe systemy widoku przestrzennego, szerokokątny monitoring montowany w pojeździe, w którym ultraszerokokątny obiektyw zakrywa niewidome obszary wokół samochodów.

3. Wizja przemysłowa:Mini przemysłowe kamery inspekcyjne, moduły widzenia maszynowego wymagające dużego pokrycia pola.

4. Inteligentne urządzenia IoT:Inteligentne kamery domowe, panoramiczny sprzęt do wideokonferencji wykorzystujący obiektyw z korekcją podczerwieni do ciągłego przechwytywania przez 24 godziny.

5. Monitoring publiczny:Małe panoramiczne kamery bezpieczeństwa do wind, korytarzy i małych przestrzeni publicznych, pomagające klientom obniżyć koszty wdrożenia sprzętu.
