Jak wybrać idealny obiektyw M12 do matrycy 1/2,7 cala: jak uniknąć pułapek „winietowania” i „miękkiej krawędzi”

Pułapka 1: Efekt „widzenia tunelowego” (winietowanie)

Aby zrozumieć zjawisko winietowania, wyobraź sobie próbę dopasowania dużego kwadratowego kołka do małego okrągłego otworu.

Każdy obiektyw wyświetla okrągły obraz na prostokątnym czujniku aparatu. Nazywa się toKoło obrazu. Czujnik 1/2,7 cala ma określony fizyczny wymiar przekątnej (około 6,6 mm).

• Jeśli okrąg obrazu obiektywu jest mniejszy niż czujnik:Rogi prostokątnego czujnika nie będą otrzymywać światła. Wynik? Twarde, czarne narożniki na nagraniu.

• Jeśli okrąg obrazu obiektywu ma dokładnie taki sam rozmiar lub jest nieco większy:Cały czujnik jest skąpany w świetle. Otrzymujesz czysty, pełnoklatkowy obraz.

Poprawka:Kupując obiektyw M12 nie można kierować się wyłącznie ogniskową (np. 4mm). Musisz sprawdzićDocelowy rozmiar czujnikaspecyfikacja. Jeśli założysz obiektyw przeznaczony dla mniejszej matrycy 1/3" lub 1/4" na matrycę 1/2,7", za każdym razem wystąpi winietowanie. Zawsze upewnij się, że specyfikacja obiektywu wyraźnie stwierdza kompatybilność z formatami 1/2,7".

Pułapka 2: Tajemnica „Ostry środek, rozmyte krawędzie”.

OK, więc kupiłeś obiektyw z prawidłowym kołem obrazu. Zniknęły ciemne zakątki. Ale teraz pojawił się nowy problem: tablica rejestracyjna pośrodku kadru jest krystalicznie czysta, ale drzewa na krawędzi kadru wydają się zupełnie nieostre.

Dzieje się tak z dwóch głównych powodów:

1. Niedopasowanie głównego kąta promienia (CRA)Pomyśl o pikselach nowoczesnego czujnika jak o małych, głębokich wiaderkach. Jeśli światło spadnie prosto do wiadra (na środek czujnika), zostanie doskonale uchwycone. Jednak na krawędziach czujnika światło wpada pod kątem. Jeśli kąt ten będzie zbyt duży, światło uderza w ściankę „wiadra” i odbija się, powodując rozmycie krawędzi i przesunięcie kolorów. Wysokiej jakości obiektyw M12 został zaprojektowany tak, aby zaginać promienie krawędziowe, dzięki czemu łatwo wpadają one w piksele czujnika. Na przykład precyzyjne soczewki utrzymują CRA poniżej 15°, aby zapewnić jednolitą jasność i ostrość w całym polu widzenia.

2. Słaba struktura soczewki i krzywizna polaTanie obiektywy często cierpią na „krzywiznę pola”. Ponieważ elementy obiektywu są zakrzywione, rzutowana przez nie płaszczyzna ogniskowa jest w rzeczywistości zakrzywiona jak misa, a nie płaska jak matryca. Jeśli środek jest ostry, krawędzie są nieostre. Skorygowanie tego wymaga wielu precyzyjnie ukształtowanych elementów obiektywu.

Rozwiązanie: precyzyjna optyka stworzona do tego zadania

Nie musisz iść na kompromis, przycinając obraz lub akceptując rozmyte rogi. W Shanghai Silk Optical Technology Co., Ltd. projektujemy soczewki M12 tak, aby płynnie komponowały się z nowoczesnymi czujnikami.

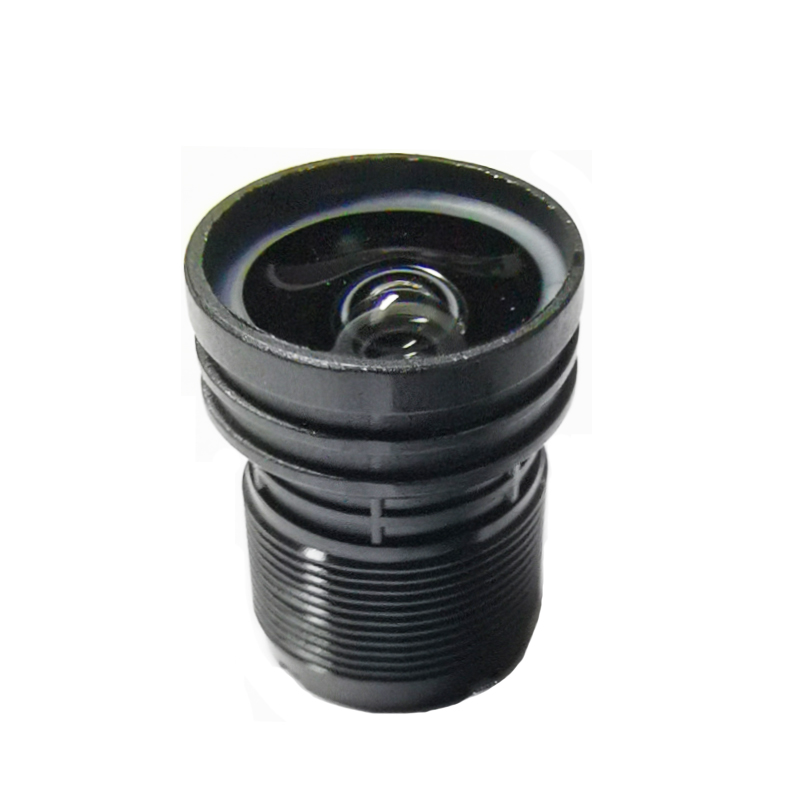

Weź naszeObiektyw M12 serii PL100jako przykład zrobienia tego dobrze:

• Idealne dopasowanie do 1/2,7":Zaprojektowany z kołem obrazu, który idealnie pokrywa czujniki 1/2,7 cala, całkowicie eliminując ciemne rogi.

• Zoptymalizowany CRA (<15°):Światło pada na krawędzie czujnika pod idealnym kątem, zapewniając jasność od krawędzi do krawędzi.

• Konstrukcja całkowicie szklana 7E:Dzięki zastosowaniu siedmiu specjalistycznych elementów szklanych spłaszczamy płaszczyznę ogniskową i korygujemy zniekształcenia optyczne (utrzymując zniekształcenia telewizora na poziomie -12%). Oznacza to, że rogi są tak samo ostre i mają wysoką rozdzielczość (2 MP–5 MP), jak martwy punkt.

DnoLinia

Twój czujnik 1/2,7" jest tak dobry, jak padające na niego światło. Nie ograniczaj swojej drogiej elektroniki niedopasowanym kawałkiem szkła. Weryfikując okrąg obrazu i zwracając uwagę na korekcję optyczną od krawędzi do krawędzi, możesz zagwarantować swoim klientom ostry, wyraźny i profesjonalny obraz.

(Szukasz idealnego dopasowania M12 do swojego projektu aparatu?Skontaktuj się z naszym zespołem technicznym już dziś, aby poprosić o próbki i szczegółowe specyfikacje.)
