Wewnątrz fabryki soczewek optycznych: od projektu do masowej produkcji

Kiedy ludzie patrzą na obiektyw aparatu, zwykle widzą mały element optyczny wykonany ze szkła i plastiku.

Ale za tą małą soczewką kryje się znacznie bardziej skomplikowany proces.

Profesjonalna soczewka optyczna to wynik setek decyzji inżynierskich:

Jak należy zaprojektować strukturę optyczną?

Jakie materiały szklane wybrać?

Jak można kontrolować zniekształcenia?

W jaki sposób obiektyw może zachować ostrość na całym obrazie?

W jaki sposób tysiące, a nawet miliony jednostek mogą działać spójnie?

Soczewka, która dobrze sprawdza się w laboratorium, to dopiero początek.

Prawdziwym wyzwaniem jest przekształcenie projektu optycznego w niezawodny produkt, który można wytwarzać na dużą skalę.

Tak dzieje się w nowoczesnej fabryce soczewek optycznych.

Krok 1: Zrozumienie zastosowania przed zaprojektowaniem obiektywu

Częstym nieporozumieniem jest to, że rozwój obiektywów rozpoczyna się od wyboru ogniskowej.

W rzeczywistości doświadczeni inżynierowie optycy zaczynają od aplikacji.

Kamera monitorująca, kamera dronowa, urządzenie do obrazowania medycznego, kamera samochodowa i przemysłowy system wizyjny mają różne wymagania.

Przed zaprojektowaniem obiektywu inżynierowie muszą zrozumieć:

Jaki czujnik zostanie zastosowany?

Jakie pole widzenia jest wymagane?

W jakim środowisku będzie działać kamera?

Czy działanie przy słabym oświetleniu jest ważne?

Czy zniekształcenia są dopuszczalne?

Jaka rozdzielczość jest potrzebna?

Jakie są ograniczenia mechaniczne?

Obiektyw 4 mm do kamery monitoringu i obiektyw 4 mm do drona to zupełnie inne wyzwania optyczne.

Liczby mogą wyglądać podobnie.

Wymagania inżynieryjne nie są.

Krok 2: Projekt optyczny i symulacja

Gdy wymagania są już jasne, inżynierowie optycy rozpoczynają projektowanie systemu soczewek.

Nowoczesna konstrukcja optyczna to znacznie więcej niż tylko ułożenie kilku szklanych elementów.

Inżynierowie muszą optymalizować wiele czynników jednocześnie:

Rozdzielczość

Kontrast

Zniekształcenie

Aberracja chromatyczna

Transmisja światła

Oświetlenie względne

Koło obrazu

Wykonalność produkcyjna

Narzędzia do symulacji komputerowej umożliwiają inżynierom ocenę różnych struktur optycznych przed wyprodukowaniem próbek fizycznych.

Ten etap pomaga odpowiedzieć na ważne pytania:

Czy obiektyw może osiągnąć wymaganą rozdzielczość?

Czy rogi pozostaną ostre?

Czy obiektyw może współpracować z wybraną matrycą?

Jak zmieni się wydajność w różnych warunkach?

Dobra konstrukcja optyczna zawsze zapewnia równowagę.

Obiektyw o wyjątkowo szerokim kącie, bardzo małych rozmiarach, dużej aperturze i wysokiej rozdzielczości brzmi idealnie.

Ale fizyka zawsze stwarza kompromisy.

Doświadczeni inżynierowie optycy wiedzą, jak znaleźć właściwą równowagę dla danego zastosowania.

Krok 3: Opracowanie i testowanie prototypu

Po ukończeniu projektu optycznego produkowane są prototypy.

Na tym etapie teoria spotyka się z rzeczywistością.

Symulowany obiektyw może wyglądać idealnie na ekranie komputera.

Świat fizyczny stawia nowe wyzwania:

Tolerancja produkcyjna

Zmienność materiału

Dokładność montażu

Struktura mechaniczna

Kompatybilność czujników

Testowanie prototypu zwykle obejmuje:

Testowanie wydajności optycznej

Inżynierowie oceniają:

Rozdzielczość

Wydajność MTF

Zniekształcenie

Jednorodność jasności

Wydajność kolorów

Testy mechaniczne

Soczewka musi spełniać także wymagania fizyczne:

Kompatybilność z mocowaniem

Ograniczenia dotyczące rozmiaru

Dokładność montażu

Niezawodność strukturalna

Testy środowiskowe

W zależności od zastosowania soczewki mogą wymagać odporności na:

Zmiany temperatury

Wibracje

Wilgotność

Długoterminowe działanie

Celem opracowania prototypu nie jest po prostu stworzenie jednej dobrej próbki.

Celem jest stworzenie projektu, który docelowo może stać się stabilnym produktem produkcyjnym.

Krok 4: Precyzyjna produkcja optyczna

Po zatwierdzeniu obiektyw wchodzi do masowej produkcji.

To tutaj profesjonalny producent sprzętu optycznego pokazuje swoje prawdziwe możliwości.

Produkcja optyczna obejmuje wiele procesów:

Przetwarzanie komponentów optycznych

Elementy szklane wymagają precyzyjnej obróbki, aby osiągnąć wymagane parametry optyczne.

Małe różnice w:

Dokładność powierzchni

Grubość

Zakrzywienie

może mieć wpływ na ostateczną jakość obrazu.

Produkcja form i wtryskiwanie

W przypadku wielu obiektywów do aparatów kompaktowych szeroko stosowane są plastikowe elementy optyczne i części konstrukcyjne.

Formy precyzyjne są niezbędne, ponieważ niewielkie różnice wymiarowe mogą mieć wpływ na:

Dokładność ostrości

 Spójność montażu

Wyrównanie optyczne

Powłoka soczewki

Powłoki optyczne poprawiają:

Transmisja światła

Kontrola odbicia

Kontrast obrazu

Wysokiej jakości proces powlekania pomaga zredukować niepożądane problemy optyczne, takie jak odblaski i zjawy.

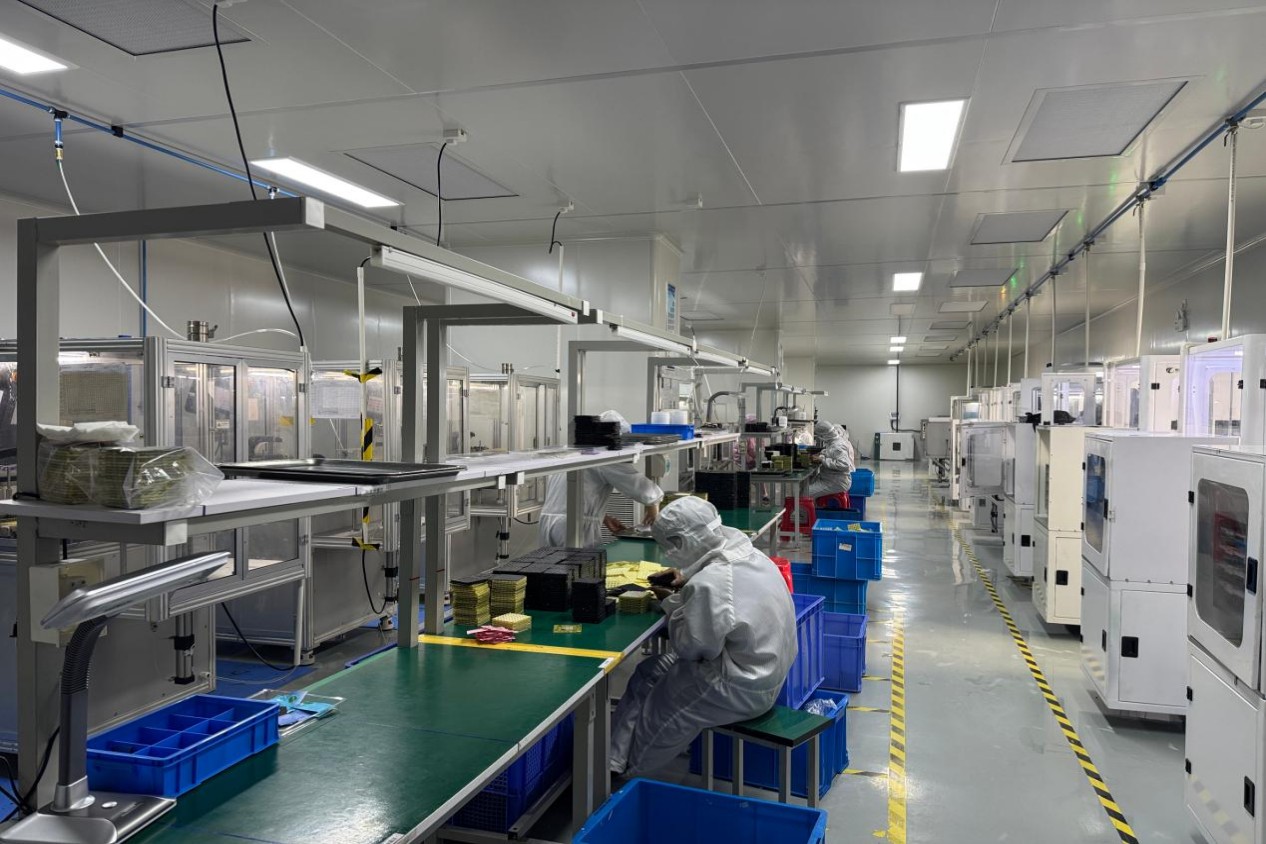

Krok 5: Montaż obiektywu

Montaż obiektywu może wydawać się prosty z zewnątrz.

Jednakże ustawienie optyczne jest niezwykle czułe.

Podczas montażu inżynierowie muszą kontrolować:

Umiejscowienie elementów

Odstęp soczewek

Wyrównanie osi optycznej

Pozycja skupienia

Nawet drobne błędy montażowe mogą mieć wpływ na:

Ostrość

Spójność obrazu

Wydajność MTF

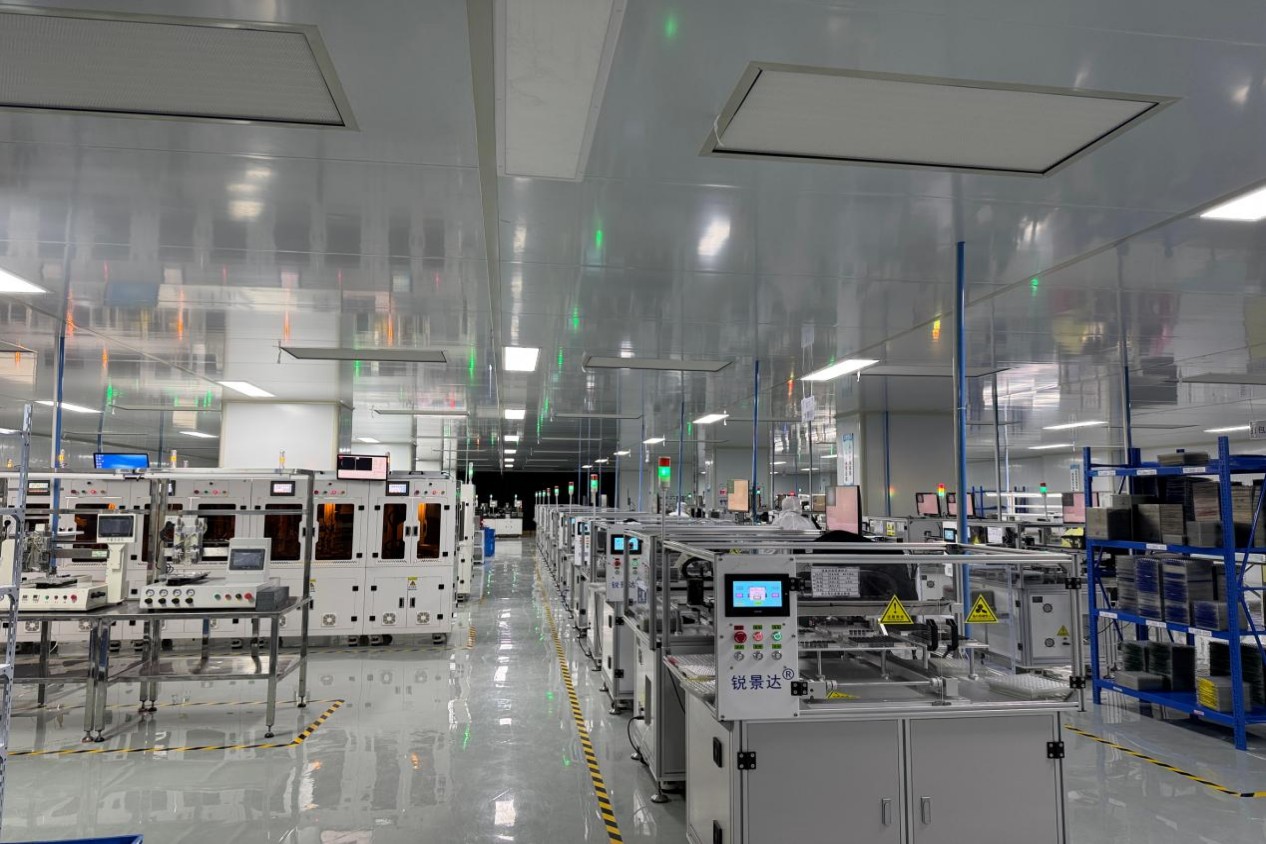

Właśnie dlatego w nowoczesnych fabrykach optycznych coraz ważniejsze stają się zautomatyzowane urządzenia do montażu i precyzyjnej kontroli.

Krok 6: Kontrola jakości i testy optyczne

Wyprodukowanie jednego doskonałego obiektywu nie jest najtrudniejszą częścią.

Wyprodukowanie tysięcy identycznych obiektywów jest.

Produkcja masowa wymaga ścisłej kontroli jakości.

Profesjonalni producenci optyki korzystają z systemów testowych, aby zapewnić spójność pomiędzy różnymi partiami produkcyjnymi.

Typowe metody inspekcji obejmują:

Testowanie MTF

Pomiar optyczny

Badanie mimośrodu

Kontrola wymiarowa

Badania środowiskowe

Cel jest prosty:

10-tysięczny obiektyw powinien działać jak pierwsza zatwierdzona próbka.

Krok 7: Od produkcji fabrycznej do zastosowania u klienta

Obiektyw nie istnieje sam.

Staje się częścią kompletnego systemu obrazowania.

Profesjonalny producent soczewek powinien wiedzieć, jak działa soczewka po integracji.

Na przykład:

Producent kamer bezpieczeństwa dba o:

Obrazowanie nocne

Rozpoznawanie sztucznej inteligencji

Monitorowanie rozległego obszaru

Firmie dronowej zależy na:

Waga

Pole widzenia

Wydajność przy słabym oświetleniu

Producentowi robota zależy na:

Dokładność

Niezawodność

Percepcja w czasie rzeczywistym

Najlepsi dostawcy rozwiązań optycznych nie zajmują się po prostu produkcją soczewek.

Pomagają klientom rozwiązywać problemy z obrazowaniem.

Inside Boshi Optics: połączenie konstrukcji optycznej i możliwości produkcyjnych

Na Optyka Boshiegowierzymy, że udane produkty optyczne wymagają zarówno wiedzy inżynieryjnej, jak i doświadczenia produkcyjnego.

Nasz proces produkcji elementów optycznych obejmuje wiele etapów, w tym obróbkę elementów optycznych, produkcję precyzyjnych form, formowanie wtryskowe, montaż soczewek i kontrolę jakości.

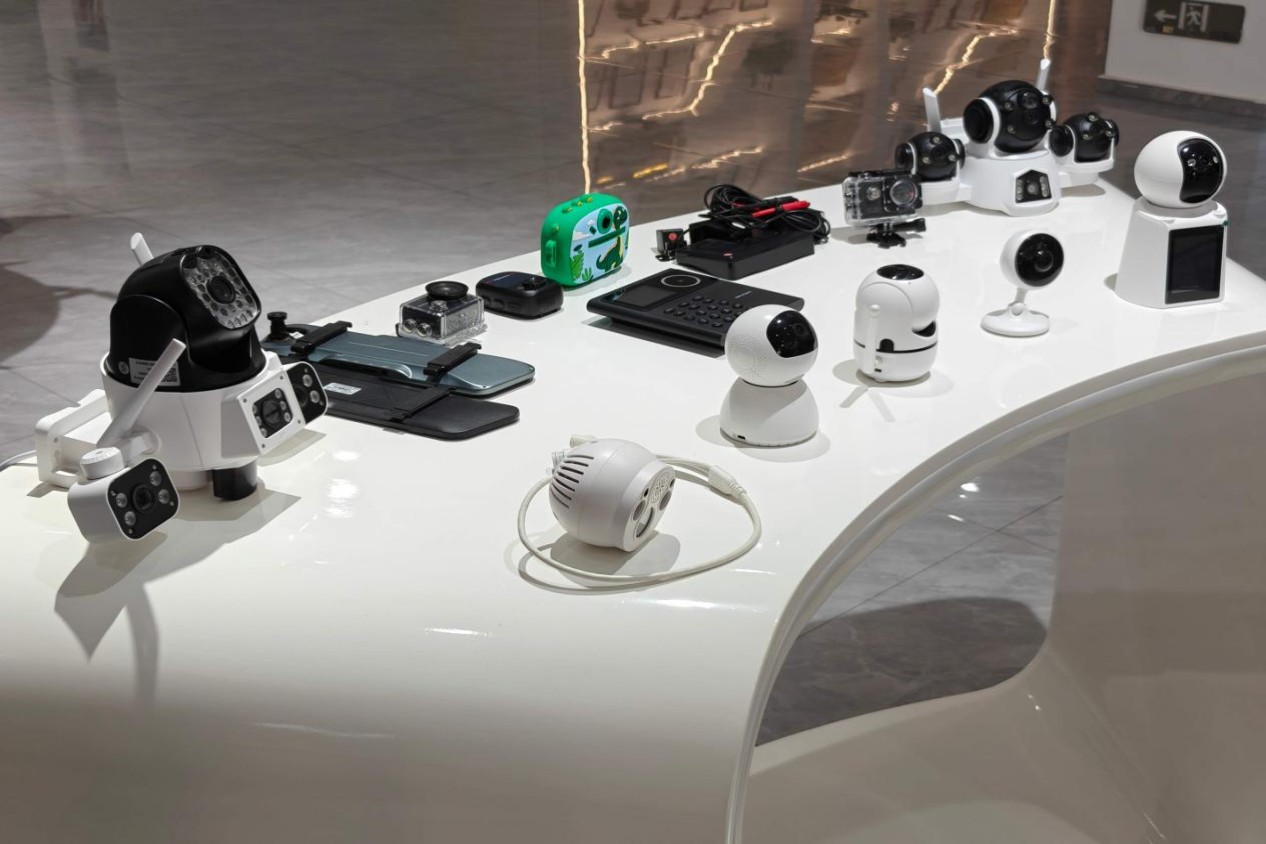

Dzięki możliwościom obejmującym rozwój optyki, produkcję, zautomatyzowany montaż i testowanie optyki, Boshi Optics wspiera klientów w różnych zastosowaniach, takich jak kamery bezpieczeństwa, systemy wizyjne AI, drony, obrazowanie samochodowe, urządzenia medyczne i kamery przemysłowe.

Ponieważ w produkcji elementów optycznych nie można oddzielić możliwości projektowych od możliwości produkcyjnych.

Doskonały projekt optyczny, którego nie można wytwarzać w sposób ciągły, nie jest produktem udanym.

Ostatnia myśl: obiektyw w każdym aparacie ma swoją historię

Obiektyw aparatu może wyglądać na mały.

Jednak stworzenie niezawodnego obiektywu wymaga:

Inżynieria optyczna

Precyzyjna produkcja

Doświadczenie w testowaniu

Zarządzanie produkcją

Ciągłe doskonalenie

Prawdziwa specjalistyczna wiedza optyczna to droga od koncepcji projektowej do masowej produkcji.

I to właśnie odróżnia dostawcę soczewek od prawdziwego partnera zajmującego się produkcją rozwiązań optycznych.
