Dlaczego CRA < 15° to sekretny składnik doskonałego obrazu 5 MP: studium przypadku z PL057

Czym dokładnie jest CRA i dlaczego warto się tym przejmować?

Pomyśl o swoim przetworniku obrazu nie jak o płaskim płótnie, ale jak o ogromnym, ultranowoczesnym stadionie. Każdy piksel to bardzo specyficzne miejsce, a każdy element koloru (czerwony, zielony, niebieski) to odrębna sekcja miejsc. Twoim celem jest, aby kibice (promienie świetlne) weszli na stadion i idealnie odnaleźli swoje dokładne miejsce.

TheGłówny kąt promienia (CRA)to maksymalny kąt, pod jakim najbardziej zewnętrzne promienie światła („wentylatory” wychodzące z krawędzi obrazu) padają na piksele czujnika.

• Wysoki CRA (np. >25°):To chaotyczny napływ fanów próbujących przedostać się na siedzenia znajdujące się na niższym poziomie pod ostrym, katastrofalnym kątem, uderzając w barierki i inne siedzenia.

• Niski CRA (<15°):To dobrze zorganizowana, prosta linia, w której VIP-owie znajdują swoje miejsca bez żadnych skutków ubocznych i przesłuchów.

5 MP: wyzwanie w wysokiej rozdzielczości i wymagających pikselach

Wraz ze wzrostem rozdzielczości czujnika do 5 MP w przypadku standardowego czujnika 1/2,7 cala, fizyczny rozmiar każdego pojedynczego piksela staje się znacznie mniejszy i głębszy. Konstruktorzy mają wybredne podejście do tego, jak światło wpada do nich.

Gdy obiektyw ma wysoki współczynnik CRA, promienie świetlne wychodzące z krawędzi obiektywu są zbyt mocno załamywane, gdy uderzają w zewnętrzne piksele. Zamiast idealnie lądować w obrębie własnego czujnika subpiksela w kolorze czerwonym, zielonym lub niebieskim, odbijają się od ścian bocznych lub rozlewają się na sąsiedni subpikselróżnykolor.

Rezultatem jest katastrofalne zjawisko znane jako „przesłuch pikseli”:

• Niewyraźne krawędzie:Drobne szczegóły na krawędziach ramki zostają zamazane. Na przykład numer tablicy rejestracyjnej może stać się nieczytelny, ponieważ znaki przenikają się nawzajem.

• Kolorowe frędzle (duchy):Wokół krawędzi zobaczysz irytujące fioletowe lub niebieskie aureole, spowodowane przez trafienie różnych kolorów w niewłaściwe piksele.

• Słaby kontrast:Ogólny obraz wygląda na bardziej płaski i mniej wyraźny z powodu niepożądanego mieszania światła.

Niski CRA <15° Sweet Spot

Dlatego w przypadku obrazowania w rozdzielczości 5 MP współczynnik CRA poniżej 15° nie podlega negocjacjom. Ten precyzyjny kąt gwarantuje, że nawet w najwęższych i najgłębszych pikselach o wysokiej rozdzielczości światło wpada „wystarczająco prosto”, aby znaleźć swoje miejsce, całkowicie eliminując zamieszanie i przesłuchy spowodowane ostrymi kątami. Odblokowuje prawdziwą rozdzielczość czujnika.

Studium przypadku: Przedstawiamy PL057, kurs mistrzowski w zakresie inżynieryjnego sterowania CRA

Nie można po prostu kupić dowolnego gotowego obiektywu M12 o rozdzielczości 5 MP. Potrzebujesz obiektywu zaprojektowanego specjalnie z myślą o tych kluczowych parametrach.

Weź naszeObiektyw z serii PL057jako doskonały przykład robienia tego dobrze. To nie tylko uniwersalny obiektyw 4 mm; jest to komponent o wysokiej rozdzielczości wykonany z precyzją CRA < 15°. Przyjrzyjmy się, dlaczego idealnie pasuje do Twoich projektów z czujnikiem 5 MP o wysokiej rozdzielczości.

Kluczowe cechy PL057:

• Docelowy rozmiar czujnika:Zaprojektowany idealnie dla czujników 1/2,7", zapewniający płynne połączenie optyczne z najpopularniejszymi w branży chipami o wysokiej rozdzielczości.

• Zoptymalizowany CRA < 15°:To jest najważniejsze osiągnięcie. W Shanghai Silk Optical Technology Co., Ltd. nasi projektanci skrupulatnie zoptymalizowali ścieżkę optyczną. Promienie światła są kierowane do czujnika pod znacznie płytszym kątem, dzięki czemu nawet przy rozdzielczości 5 MP przesłuchy są eliminowane, zapewniając ostry jak brzytwa, jednolity wyrazistość od krawędzi do krawędzi i prawidłowe oddawanie barw.

• Struktura hybrydowa arcydzieła 1G3P:Zamiast stosowania konstrukcji wykonanej w całości ze szkła (co byłoby przesadą i bardzo kosztowną w przypadku obiektywu F2.0), PL057 wykorzystuje1G3P (1 szklanka, 3 plastikowe)projekt. Jest to celowy wybór zoptymalizowanej inżynierii.

  • Strategiczny element szklany:Pojedynczy, precyzyjny element szklany jest strategicznie umieszczony na ścieżce optycznej, aby wykonywać najważniejsze zadania związane z korekcją kolorów i stabilizacją termiczną.

  • Precyzyjne formy plastikowe:Pozostałe trzy elementy z tworzywa sztucznego formowane są w ultraprecyzyjnych formach, co pozwala na uzyskanie skomplikowanych geometrii, które idealnie nadają się do manipulowania CRA < 15°, a wszystko to przy zachowaniu wydajności produkcji. Ta hybrydowa konstrukcja zapewnia doskonałą wydajność 5 MP przy bardzo konkurencyjnych kosztach produkcji.

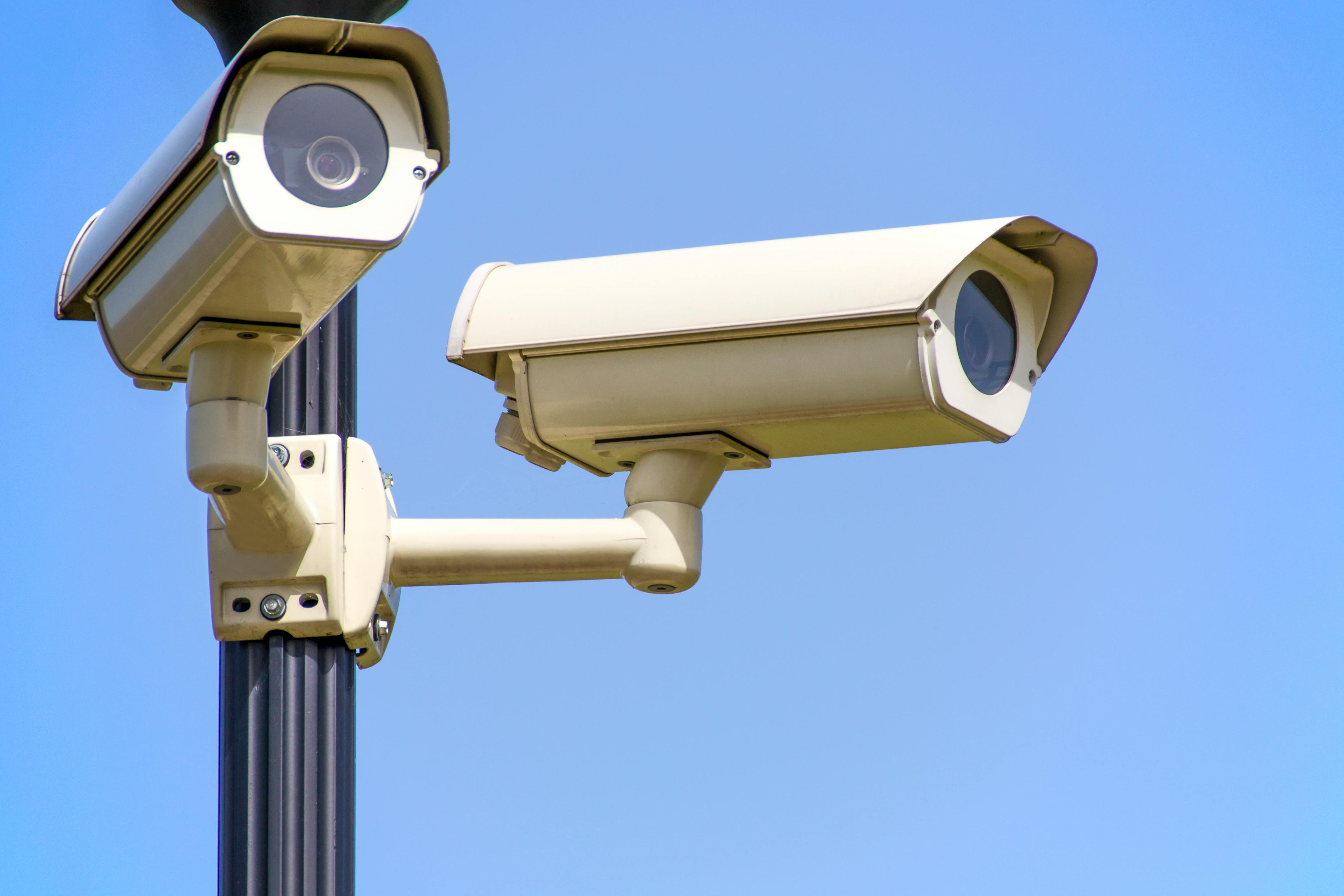

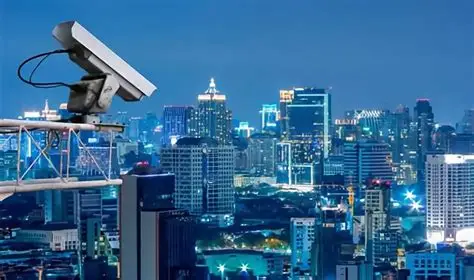

• Wydajność ogólnego przeznaczenia:Dzięki przysłonie F2.0, kontrolowanemu zniekształceniu obrazu telewizyjnego (-18%) i szerokiemu poziomemu polu widzenia wynoszącemu 83°, PL057 jest idealnym, ekonomicznym obiektywem do zastosowań w bezpieczeństwie w wysokiej rozdzielczości, inteligentnej robotyce i zaawansowanych zastosowaniach z zakresu wizji przemysłowej.

Werdykt dla inżynierów ds. zakupów i produktu

Nie ograniczaj czujników 5 MP. Kupowanie megapikseli bez sprawdzania CRA obiektywu to jak wkładanie światowej klasy silnika do samochodu z przebitymi oponami. Aby uzyskać ostre, wiernie odwzorowane kolory materiału w wysokiej rozdzielczości w całej klatce, CRA < 15° to cicha, niezbędna specyfikacja, którą należy zweryfikować.

ThePL057to nasza sprawdzona odpowiedź na to wyzwanie. Zapewnia inżynieryjną precyzję niezbędną do tego, aby inwestycja w aparat 5 MP naprawdę się opłaciła, a wszystko to w inteligentnie wyważonym pakiecie hybrydowym.

(Czy Twój projekt 5 MP boryka się z rozmytymi krawędziami i przesłuchami kolorów? Czas sprawdzić swój CRA.)
