Boom robotów wizyjnych (AGV/AMR): dlaczego standardowe soczewki zawodzą i co tak naprawdę oznacza „niestandardowa optyka” Wprowadzenie do artykułu

1. Problem trzęsienia ziemi: antywibracje i integralność konstrukcyjna

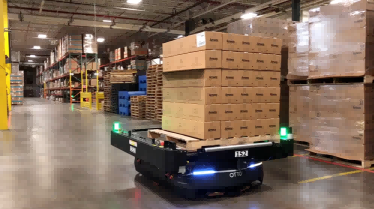

Kamera bezpieczeństwa wisi cicho na suficie przez pięć lat. Z drugiej strony osoba AMR żyje w ciągłej traumie. Przejeżdża przez betonowe dylatacje, gwałtownie się zatrzymuje, obraca się o 360 stopni i przenosi wibrujące ładunki.

Jeśli założysz na robota standardowy konsumencki obiektyw M12, mikrowibracje z czasem dosłownie wykręcą obiektyw, czyli przesuną elementy wewnętrzne. Nagle twój robot stał się krótkowzroczny.

Niestandardowe wymagania:Soczewki robotyki wymagają wysoce dostosowanych konstrukcji mechanicznych. Nie chodzi tu tylko o szkło optyczne; chodzi o sprzęt. Producenci muszą stosować specjalistyczne konstrukcje do zabezpieczania gwintów, aluminiowe lufy klasy lotniczej zamiast tanich tworzyw sztucznych oraz precyzyjne techniki dozowania kleju podczas montażu, aby trwale zablokować płaszczyznę ogniskową na miejscu. Soczewka musi przetrwać tysiące godzin wibracji o wysokiej częstotliwości bez ani jednego mikrometra dryftu ogniskowej.

2. Problem geometrii: bardzo niskie zniekształcenia sygnału telewizyjnego

Kiedy człowiek patrzy przez obiektyw typu rybie oko, nasz mózg wie, że zakrzywiona framuga drzwi jest w rzeczywistości prosta. Algorytm widzenia maszynowego nie ma takiego luksusu.

Jeśli robot używa obiektywu z typową dystorsją beczkową (gdzie krawędzie obrazu wyginają się na zewnątrz), jego algorytm V-SLAM oblicza, że ​​prosty korytarz magazynowy jest w rzeczywistości zakrzywiony. Robot będzie stale próbował skorygować swoją ścieżkę, co doprowadzi do nieefektywnego zygzakowania lub, co gorsza, kolizji.

Niestandardowe wymagania:Podczas gdy kamera bezpieczeństwa może tolerować zniekształcenia obrazu telewizyjnego na poziomie -15% lub -20%, obiektywy AGV i AMR często wymagają bardzo niskich zniekształceń — czasami przekraczających < 1% w celu uzyskania precyzyjnego mapowania. Osiągnięcie tego wymaga skomplikowanych, wieloelementowych konstrukcji optycznych (często wykorzystujących precyzyjnie uformowane elementy ze szkła asferycznego), aby optycznie spłaszczyć obraz, zanim oprogramowanie w ogóle będzie musiało go dotknąć.

3. Dylemat „martwego punktu”: pole widzenia a rozdzielczość krawędzi

Urządzenie AMR musi widzieć kod QR znajdujący się na podłodze bezpośrednio przed nim, jednocześnie obserwując człowieka wchodzącego mu na drogę z lewej strony. Wymaga to bardzo specyficznego, często bardzo szerokiego pola widzenia (FOV).

Jednak w standardowych obiektywach szerokokątnych środek obrazu jest ostry, ale krawędzie stają się rozmazane i rozmazane (ze względu na duży kąt główny promienia i aberracje optyczne). Jeśli na tej rozmytej krawędzi znajduje się przeszkoda, sztuczna inteligencja robota może pomylić ludzką nogę z cieniem.

Niestandardowe wymagania:Spójność optyczna od krawędzi do krawędzi jest obowiązkowa. Niestandardowe obiektywy robotyki zostały zaprojektowane tak, aby zapewnić, że współczynnik MTF (funkcja przenoszenia modulacji – miara ostrości) pozostanie niewiarygodnie wysoki nawet w skrajnych rogach koła obrazu. Każdy piksel ma znaczenie, gdy algorytmy bezpieczeństwa obliczają odległość i głębokość.

4. Ograniczenia ładunku i mocy: współczynnik masy

Żywotność baterii jest siłą napędową AMR. Im cięższy robot, tym szybciej rozładowuje się bateria. Co więcej, silniki sterujące przegubem Cardana lub zestawem kamer stereoskopowych robota są bardzo wrażliwe na wagę. Masywny, ciężki, całkowicie szklany obiektyw przemysłowy może zakłócić środek ciężkości i obciążyć silniki.

Niestandardowe wymagania:To tutaj błyszczą zaawansowane konstrukcje hybrydowe. Inżynierowie optycy są coraz częściej proszeni o dostosowywanie swoich rozwiązań1G3P (1 szkło, 3 plastikowe) lub 2G2Psoczewki hybrydowe. Dzięki strategicznemu połączeniu stabilnych temperaturowo elementów szklanych z ultralekkimi, precyzyjnymi polimerami z tworzywa sztucznego, producenci mogą zapewnić najwyższą przejrzystość optyczną wymaganą w przypadku widzenia maszynowego, jednocześnie zmniejszając ładunek robota o kluczowych gramach.

Konkluzja: wyjście poza „gotowe” rozwiązania

Era umieszczania zwykłego obiektywu CCTV w zaawansowanym technologicznie robocie dobiegła końca. Aby pojazd AGV lub AMR mógł naprawdę mapować swoje otoczenie, unikać dynamicznych przeszkód i bezpiecznie działać 24 godziny na dobę, 7 dni w tygodniu, jego „oczy” muszą być zaprojektowane specjalnie do tego zadania.

W Shanghai Silk Optical Technology Co., Ltd. rozumiemy, że przemysł robotyki nie opiera się na standardowych częściach. Od obliczenia dokładnego współczynnika CRA pasującego do czujników stereowizyjnych, po zaprojektowanie odpornych na wibracje obudów i profili szklanych o niskim poziomie zniekształceń – zapewniamy inżynierię optyczną OEM/ODM, której desperacko potrzebują algorytmy widzenia maszynowego.
