Soczewki optyczne VR i rozwiązania optyczne: analiza techniczna i perspektywy zastosowania

Soczewki optyczne VR i rozwiązania optyczne: analiza techniczna i perspektywy zastosowania

System optyczny VR, jako podstawowy element urządzeń rzeczywistości wirtualnej, bezpośrednio wpływa na zanurzenie i komfort użytkownika. Obecne technologie soczewek VR ewoluowały od wczesnych soczewek asferycznych do soczewek Fresnela i rozwiązań optycznych o krótkim ogniskowaniu typu Pancake.Przyszłe trendy skupią się na synergicznych innowacjach w zakresie fuzji czujników, fotografii obliczeniowej i dedykowanych chipów przetwarzających, którego celem jest zrównoważenie kluczowych wskaźników wydajności, takich jak szerokie pole widzenia (FOV), wysoka rozdzielczość i kontrola zniekształceń. Artykuł ten zawiera dogłębną analizę zasad technicznych, scenariuszy zastosowań i przyszłych kierunków rozwoju obiektywów VR, aby służyć jako profesjonalne źródło informacji dla praktyków z branży.

I. Podstawowe technologie i rozwiązania optyczne dla obiektywów VR

Głównym wyzwaniem technicznym obiektywów VR jest osiągnięcie wysokiej rozdzielczości, szerokiego pola widzenia i niskich zniekształceń w ograniczonej ścieżce optycznej. Obecnie do głównych rozwiązań optycznych VR należą soczewki Fresnela, optyka Pancake o krótkim ogniskowaniu i optyka o swobodnym kształcie.

Soczewki Fresnela są dominującym wyborem w konsumenckich zestawach słuchawkowych VR. Kompresują powierzchnię konwencjonalnej soczewki wypukłej w koncentryczne pierścienie, zachowując krzywiznę, jednocześnie znacznie zmniejszając grubość. Produkty takie jak Meta Quest 2/3 i HTC Vive korzystają z tego podejścia.Zalety soczewek Fresnela obejmują niski koszt, dojrzałe procesy produkcyjne i możliwość osiągnięcia pola widzenia ~100°. Jednakże cierpią one z powodu dyfrakcji pierścieniowej powodującej rozproszone światło, zjawy, zmniejszony kontrast, słabą jakość obrazu krawędzi i ograniczone pole widzenia.

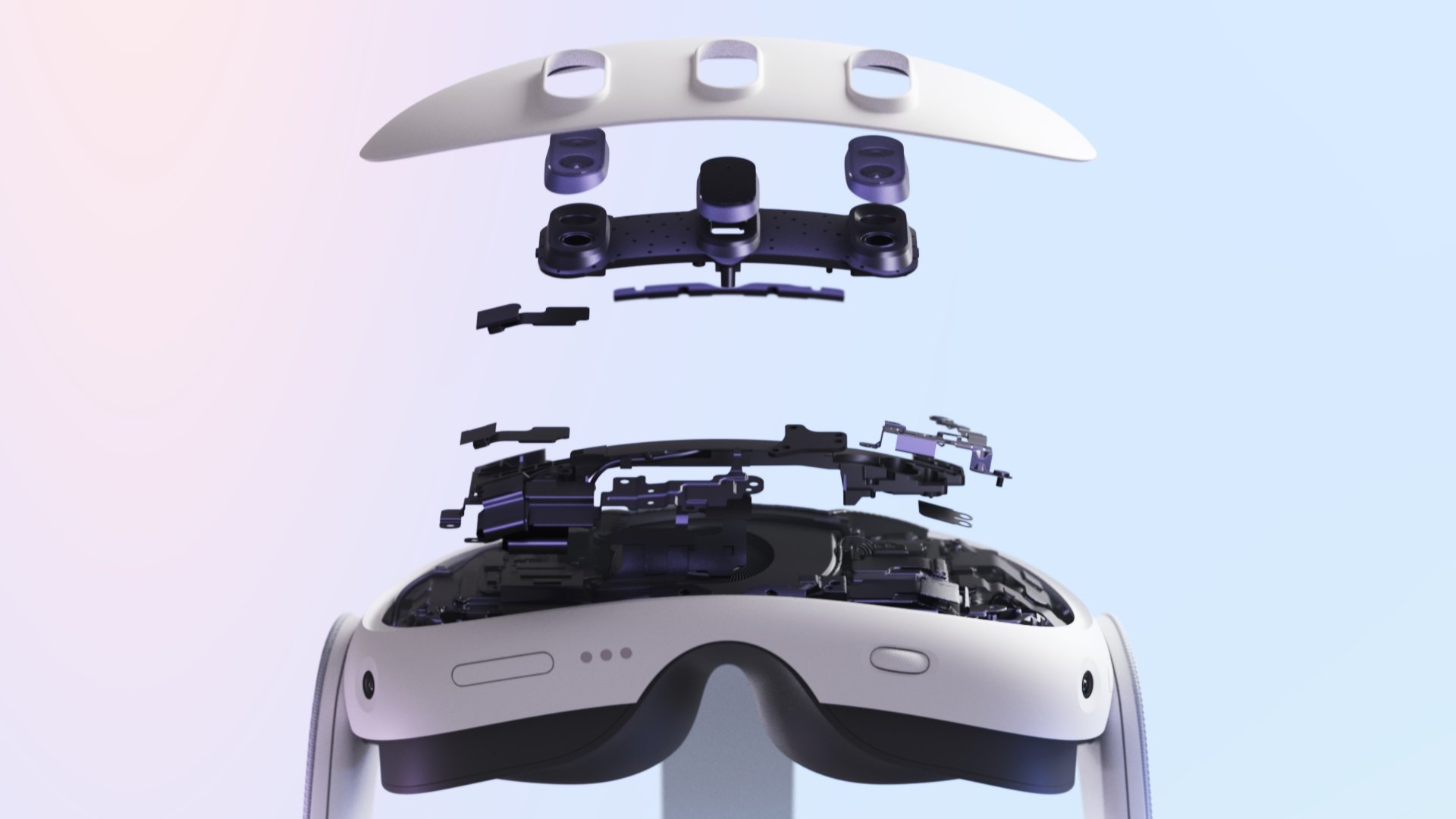

Optyka typu Pancake o krótkim ogniskowaniu reprezentuje szybko rozwijającą się ścieżkę techniczną. Dzięki zastosowaniu polaryzatorów i folii półodblaskowych/półprzepuszczalnych światło odbija się wielokrotnie w soczewce, zaginając ścieżkę optyczną i drastycznie zmniejszając grubość modułu. Urządzenia z najwyższej półki, takie jak Meta Quest Pro, Apple Vision Pro i PICO 4, wykorzystują to rozwiązanie.Optyka naleśnikowa może zmniejszyć grubość o jedną trzecią do połowy grubości w przypadku tradycyjnych konstrukcji i zapewnić większy odstęp źrenicy (do 20 mm lub więcej), obsługują regulację dioptrii i redukują światło rozproszone. Wykazują jednak niższą sprawność optyczną (całkowita transmisja ~ 30–50%), silną zależność od wyświetlaczy spolaryzowanych, wysokie wymagania dotyczące precyzji produkcji i wyższe koszty.

Optyka o swobodnym kształcie przełamuje ograniczenia tradycyjnej symetrycznej konstrukcji optycznej, wykorzystując nierotacyjno-symetryczne, wysoce spersonalizowane powierzchnie.Optyka Freeform może jednocześnie optymalizować pole widzenia, pole oczne i aberracje, dzięki czemu nadają się do kompaktowych konstrukcji. Obejmują one jednak złożone procesy projektowe wymagające zaawansowanego oprogramowania do symulacji optycznej i stwarzają poważne wyzwania produkcyjne, ograniczając ich obecne zastosowanie głównie do sprzętu z najwyższej półki lub klasy korporacyjnej.

Podwójny obiektyw typu rybie oko firmy Canon RF5,2 mm F2,8 L DUAL FISHEYE stanowi innowację w przechwytywaniu treści VR. Każdy obiektyw typu rybie oko obejmuje pole widzenia wynoszące około 190°, a dzięki rozstawowi między źrenicami wynoszącemu 60 mm symuluje rozbieżność obuoczną człowieka, aby bezpośrednio generować zawartość 3D VR o kącie 180°.W porównaniu z tradycyjnymi zestawami z dwoma kamerami, podwójny obiektyw typu „rybie oko” firmy Canon upraszcza proces fotografowania, eliminując łączenia w postprodukcji, znacznie obniżając bariery produkcyjne. Jego struktura optyczna wykorzystuje konstrukcję retrofocus (negatywna grupa przednia, dodatnia grupa tylna) w połączeniu z elementami asferycznymi w celu skorygowania aberracji, osiągając wydajność MTF bliską granicy dyfrakcji. W połączeniu z profesjonalnymi aparatami, takimi jak EOS R5 C, obsługuje przechwytywanie w rozdzielczości 8K, zapewniając efektywną średnicę piksela kołowego wynoszącą 3684 pikseli na oko.

II. Scenariusze zastosowań obiektywów VR w różnych branżach

Technologia soczewek VR została szeroko zastosowana w produkcji filmowej i telewizyjnej, wizualizacji nieruchomości, promocji turystyki, szkoleniach medycznych i innych dziedzinach – każda z nich nakłada odrębne wymagania dotyczące wydajności.

W produkcjach filmowych i telewizyjnych system EOS VR firmy Canon stał się niezbędnym narzędziem do profesjonalnego tworzenia treści 3D VR.Podwójny obiektyw typu rybie oko RF5,2 mm obsługuje pole widzenia 180° i przysłonę F2,8, umożliwiając wysokiej jakości przechwytywanie VR nawet w warunkach słabego oświetlenia. Na przykład astrofotograf Dai Jianfeng użył tego obiektywu do śledzenia chińskiej stacji kosmicznej, wykorzystując jej ultraszeroki kąt i doskonałą wydajność przy wysokiej czułości ISO. Fotograf ślubny Sheng Xiyang osiągnął efektywność pracy w pojedynkę dzięki systemowi EOS VR, szybko generując treści 3D VR dzięki możliwościom podglądu i konwersji w czasie rzeczywistym w oprogramowaniu do postprodukcji. Profesjonalna produkcja VR wymaga obiektywów o wysokiej rozdzielczości (≥4K), niskich zniekształceniach (<5% zniekształceń beczkowych), szerokim polu widzenia (FOV) (≥180°), szybkim autofokusie i możliwości dostosowania do dynamicznych scen.

W wizualizacji nieruchomości soczewki VR muszą umożliwiać wysokiej jakości modelowanie 3D i szczegółowe odwzorowanie tekstur.Obiektywy powinny obsługiwać szerokie pole widzenia (≥120°) i wysoką rozdzielczość (≥8K), aby dokładnie uchwycić układ pomieszczeń, rozmieszczenie mebli i teksturę materiałów. Podczas gdy rekonstrukcja 3D opiera się na oprogramowaniu (np. Unity3D), sam obiektyw musi umożliwiać szybkie pozyskiwanie danych. Wysoka wierność kolorów i niskie zniekształcenia są niezbędne, aby zapewnić zgodność środowisk wirtualnych z rzeczywistością, zwiększając zaufanie klientów. Lekka konstrukcja ma również kluczowe znaczenie dla łatwości poruszania się podczas zdjęć w pomieszczeniach.

W przypadku promocji turystyki najważniejsze są przenośność i możliwość dostosowania do środowiska.Przechwytywanie VR ukierunkowane na turystykę wymaga obiektywów o szerokim polu widzenia (≥180°), wysokim zakresie dynamiki (HDR) i odporności na zakłócenia (np. tłumy lub zmiany pogody).. Konsumenckie zestawy VR, takie jak Meta Quest Pro, wyposażone w optykę Pancake ze względu na ich smukły profil, są preferowane do filmowania w turystycznej rzeczywistości VR. Aplikacje te wymagają stałej wydajności przy zmiennym oświetleniu oraz obsługi szybkich przejść między scenami i renderowania w czasie rzeczywistym interakcji wielu użytkowników.

Szkolenie medyczne nakłada najbardziej rygorystyczne wymagania:wysoka rozdzielczość (≥10K), bardzo niskie zniekształcenia (<2%) i precyzyjna kontrola pola widzenia. Rzeczywistość wirtualna wykazała już znaczący wpływ na edukację medyczną — na przykład zespół profesora Li Chunhai w szpitalu Sun Yat-sen Memorial Hospital opracował „medyczny system nauczania oparty na rzeczywistości wirtualnej”, który konstruuje wciągające, trójwymiarowe modele anatomiczne w celu intuicyjnego uczenia się. Medyczne aplikacje VR wymagają powiększenia 1:1 i dokładnego odwzorowania kolorów, aby zapewnić dokładność diagnostyczną i skuteczność edukacyjną.

III. Kluczowe wskaźniki wydajności do oceny obiektywów VR

Wydajność obiektywu VR ocenia się na podstawie pola widzenia, rozdzielczości, kontroli zniekształceń, wydajności optycznej i gałki ocznej.

FOV to kluczowy wskaźnik immersji.Profesjonalne obiektywy do przechwytywania VR (np. podwójne rybie oko firmy Canon) zazwyczaj wymagają pola widzenia ≥180°, podczas gdy konsumenckie zestawy VR zwykle oferują 90–120° (np. Meta Quest Pro). Ludzkie oko ma średnie pole widzenia w poziomie wynoszące ~122°, z pokryciem pionowym ~42° w górę i ~52° w dół. Dlatego idealne obiektywy VR powinny być zbliżone do tego naturalnego zakresu. Podczas gdy większe pole widzenia zwiększa immersję, pogarsza to degradację obrazu krawędziowego i złożoność konstrukcji optycznej.

Rozdzielczość należy rozpatrywać w połączeniu z panelem wyświetlacza.Profesjonalne obiektywy do przechwytywania rzeczywistości wirtualnej (np. podwójne rybie oko firmy Canon) obsługują rozdzielczość 8K/4K, podczas gdy konsumenckie zestawy słuchawkowe coraz częściej wykorzystują panele Micro-OLED 4K+. Rozdzielczość bezpośrednio wpływa na przejrzystość i szczegółowość, ale wiąże się z kompromisami w stosunku do pola widzenia (FOV): w przypadku stałego pola widzenia (FOV) wyższa rozdzielczość przestrzenna zapewnia lepszą rozdzielczość kątową. Rozdzielczość kątowa powinna być zgodna ze specyfikacją wyświetlacza bliskiego oka (NED) (np. w DPX/°), aby zapewnić spójność wizualną.

Kontrola zniekształceń pozostaje głównym wyzwaniem projektowym.Obiektywy VR często wykazują zniekształcenia beczkowate z powodu niespójnego powiększenia pomiędzy obszarami środkowymi i brzegowymi. Można to złagodzić poprzez konstrukcję optyczną (np. elementy asferyczne) i korektę oprogramowania (np. konwersję ERP w programie EOS VR Utility). Funkcja przenoszenia modulacji (MTF) jest kluczowym wskaźnikiem wydajności optycznej — wartości bliższe 1 oznaczają doskonały kontrast i rozdzielczość.Bardziej płaskie krzywe MTF oznaczają mniejsze różnice w wydajności od środka do krawędzi; bliższe wyrównanie linii strzałkowej i południkowej oznacza lepsze renderowanie poza osią.

Wydajność optyczna i jednolitość jasności bezpośrednio wpływają na zużycie energii i wygodę użytkownika.Optyka naleśnikowa ma niską wydajność (10%) z powodu powtarzającej się polaryzacji i częściowych strat odbicia (50% na odbicie), co wymaga jaśniejszych wyświetlaczy i wspólnie zoptymalizowanych systemów wyświetlaczy optycznych. Natomiast konstrukcje o dowolnym kształcie i podwójne typu rybie oko mogą osiągnąć wydajność 30–50% dzięki zoptymalizowanym ścieżkom światła.

Pole oczu — obszar, w którym użytkownicy widzą pełny obraz podczas poruszania oczami — ma kluczowe znaczenie dla komfortu.Urządzenia z wyższej półki (np. Apple Vision Pro) oferują większe oczka (średnica 8–15 mm, odstęp źrenicy 15–25 mm) z regulacją dioptrii, umożliwiającą użytkownikom krótkowzrocznym korzystanie z okularów. Urządzenia konsumenckie, ograniczone kosztami i technologią, zazwyczaj oferują mniejsze oczka.

IV. Pojawiające się trendy i kierunki innowacji

Technologia obiektywów VR ewoluuje w kierunku większej inteligencji, wydajności i przystępności cenowej, napędzana trzema kluczowymi innowacjami: fuzją czujników, fotografią obliczeniową i dedykowanymi chipami przetwarzającymi.

Fuzja czujników poprawia postrzeganie środowiska.Fuzja czołowa kamery LiDAR (np. Huawei Limera) umożliwia wykrywanie przeszkód w kabinie i precyzyjne mapowanie przestrzenne. W rzeczywistości wirtualnej LiDAR zapewnia dokładność pozycjonowania wynoszącą subcentymetr, podczas gdy kamery rejestrują kolor i teksturę, co wspólnie poprawia jakość rekonstrukcji 3D. Na przykład czujnik ostrości LiDAR firmy DJI integruje się z kamerami, umożliwiając regulowaną odległość montażu (0–300 mm) i odległość ogniskową kołnierza w celu dopasowania ogniskowej obiektywu.

Fotografia obliczeniowa zyskuje na popularności w rzeczywistości wirtualnej, szczególnie dzięki syntezie wielu klatek i odszumianiu sztucznej inteligencji.Neural Radiance Fields (NeRF) generują dynamiczne sceny z obrazów z wieloma widokami, zmniejszając zależność od konfiguracji z wieloma obiektywami. W 2025 r. metody rekonstrukcji dynamicznej (np. D-NeRF, NSFF) wykorzystują zmienne czasowe i przepływ sceny do obsługi poruszających się obiektów, ale wymagają bardzo precyzyjnych pozycji kamery, co wymaga większej stabilności obiektywu. Techniki takie jak Nerfies optymalizują dynamiczne pola deformacji, umożliwiając sieciom neuronowym uczenie się na podstawie sąsiadujących klatek i zmniejszając zależność od wielu widoków.

Dedykowane chipy przetwarzające przyspieszają optyczną obsługę danych.Adres IP NPU firmy VeriSilicon został zintegrowany z niestandardowymi chipami dla wiodących globalnych klientów VR/AR, zapewniając specjalistyczne obliczenia do rekonstrukcji 3D. W 2025 r. firmy takie jak Skyworth Digital będą opracowywać platformy oparte na chipletach do inteligentnej mobilności, wspólnie optymalizując moduły optyczne VR z jednostkami NPU. Takie chipy zwiększają prędkość przetwarzania, zmniejszają opóźnienia i poprawiają komfort użytkownika.

V. Wytyczne dotyczące wyboru soczewek i perspektywy na przyszłość

Wybór soczewek powinien być dostosowany do konkretnych potrzeb aplikacji:

· Konsumenckie urządzenie wielofunkcyjne (opłacalne): Soczewki Fresnela oferują tanie i dojrzałe łańcuchy dostaw (np. Meta Quest 2/3).

· Premium Consumer / Light Office (np. Vision Pro): Optyka naleśnikowa + Micro-OLED zapewniają smukłą obudowę, wysoki współczynnik PPI i wygodne oprawy oczne.

· Szkolenia / symulacje dla przedsiębiorstw: Optyka Pancake o swobodnym lub szerokim polu widzenia (FOV) stawia na jakość obrazu i zanurzenie (np. podczas szkoleń medycznych).

· Produkcja Filmowa: System Canon EOS VR usprawnia przepływ pracy w 3D VR; Podwójny obiektyw typu rybie oko RF5,2 mm wyróżnia się polem widzenia 180° i przysłoną F2,8.

· VR nowej generacji (horyzont 5-letni): Naleśnik zmiennoogniskowy + śledzenie wzroku rozwiąże konflikt wergencji-akomodacji (VAC). Metapowierzchnie i holograficzne elementy optyczne (HOE) mogą umożliwić powstanie ultracienkich systemów o szerokim polu widzenia i wolnych od aberracji.

Przyszły rozwój obiektywów VR będzie skupiał się na trzech kierunkach:

1. Hybrydowe konstrukcje optyczne (np. „Naleśnik + dowolny kształt”, „Naleśnik wielowarstwowy”) w celu zwiększenia pola widzenia i poprawy jakości krawędzi;

2. Dynamiczna optyka sterowana śledzeniem wzroku połączenie renderowania ukośnego z lokalną optymalizacją optyczną;

3. Konstrukcja optyczna wspomagana sztuczną inteligencją wykorzystanie modeli soczewek neuronowych do automatycznej korekcji zniekształceń, zmniejszając zależność od tradycyjnej kalibracji.

W miarę postępu technologii obiektywy VR będą eliminować obecne wąskie gardła – równoważąc szerokie pole widzenia z wysoką rozdzielczością, obsługując dynamiczne sceny i kontrolując koszty.W ciągu 2–3 lat urządzenia konsumenckie zyskają podstawowe możliwości rekonstrukcji 3D, podczas gdy systemy profesjonalne zapewnią większą precyzję, szersze pole widzenia i doskonałą jakość obrazu.

VI. Wnioski i zalecenia

Technologia soczewek VR szybko się rozwija, a każde rozwiązanie optyczne oferuje inne kompromisy. Wybór musi uwzględniać kontekst aplikacji, potrzeby wydajnościowe i koszt.

· Do produkcji filmowej, system EOS VR firmy Canon wyznacza nowy standard.Twórcy powinni priorytetowo potraktować wspólne projektowanie obiektywu i czujnika oraz optymalizację oprogramowania do przetwarzania końcowego.

· Dla nieruchomości i turystyki, Systemy oparte na naleśnikach oferują przenośność, aleużytkownicy powinni wybierać urządzenia z wyświetlaczami o wysokiej jasności i zoptymalizowaną wydajnością optyczną.

· Na szkolenie medycznezainwestuj w profesjonalne soczewki swobodne lub o wysokiej rozdzielczościzapewniają dokładność kliniczną i skuteczność pedagogiczną.

· Dla przyszłej konkurencyjnościprzedsiębiorstwa powinny monitorować trendy w fuzji czujników, fotografii obliczeniowej i dedykowanych chipachstrategicznie inwestuj w badania i rozwój oraz gotowość łańcucha dostaw.

Podsumowując, optyka VR odchodzi od klasycznych komponentów fizycznych dointeligentne systemy optyczne głęboko zintegrowane z czujnikami, algorytmami i chipami. Ta transformacja zrewolucjonizuje tworzenie treści VR i doświadczenie użytkownika, przyspieszając ich wdrażanie w różnych branżach.
