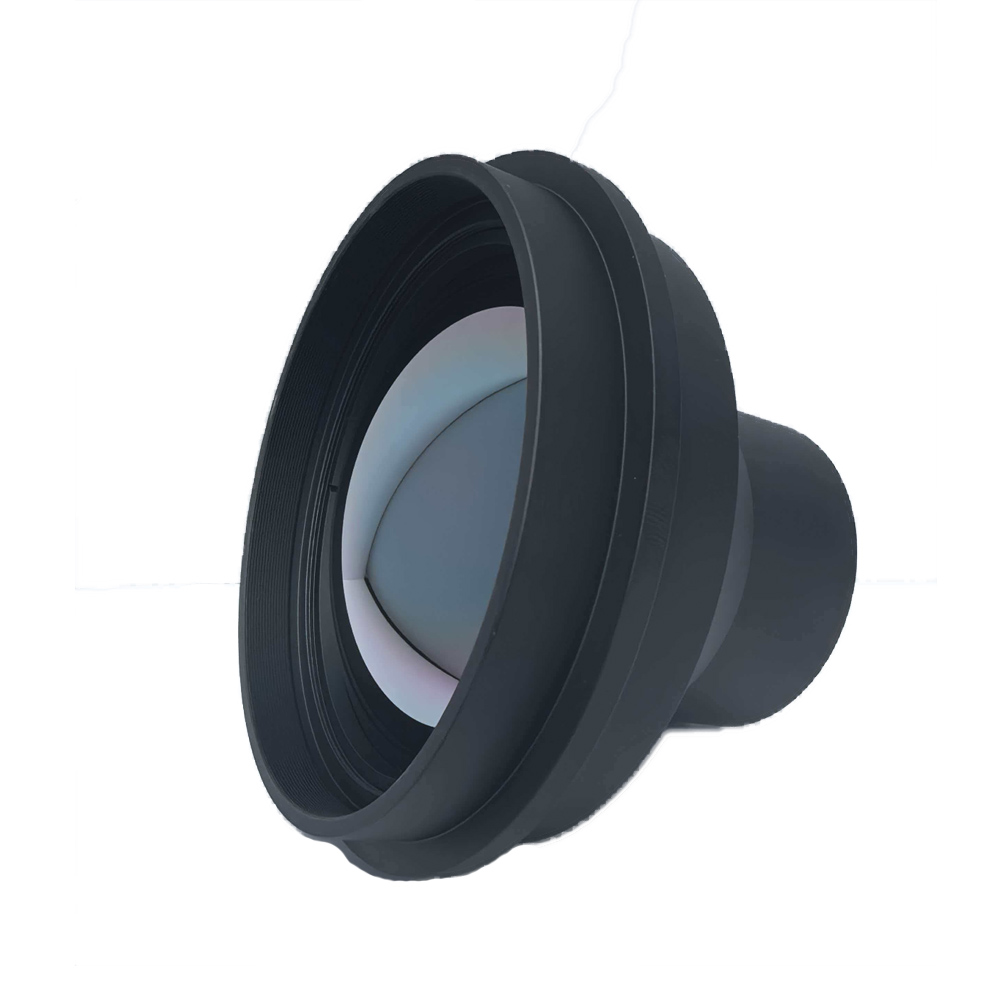

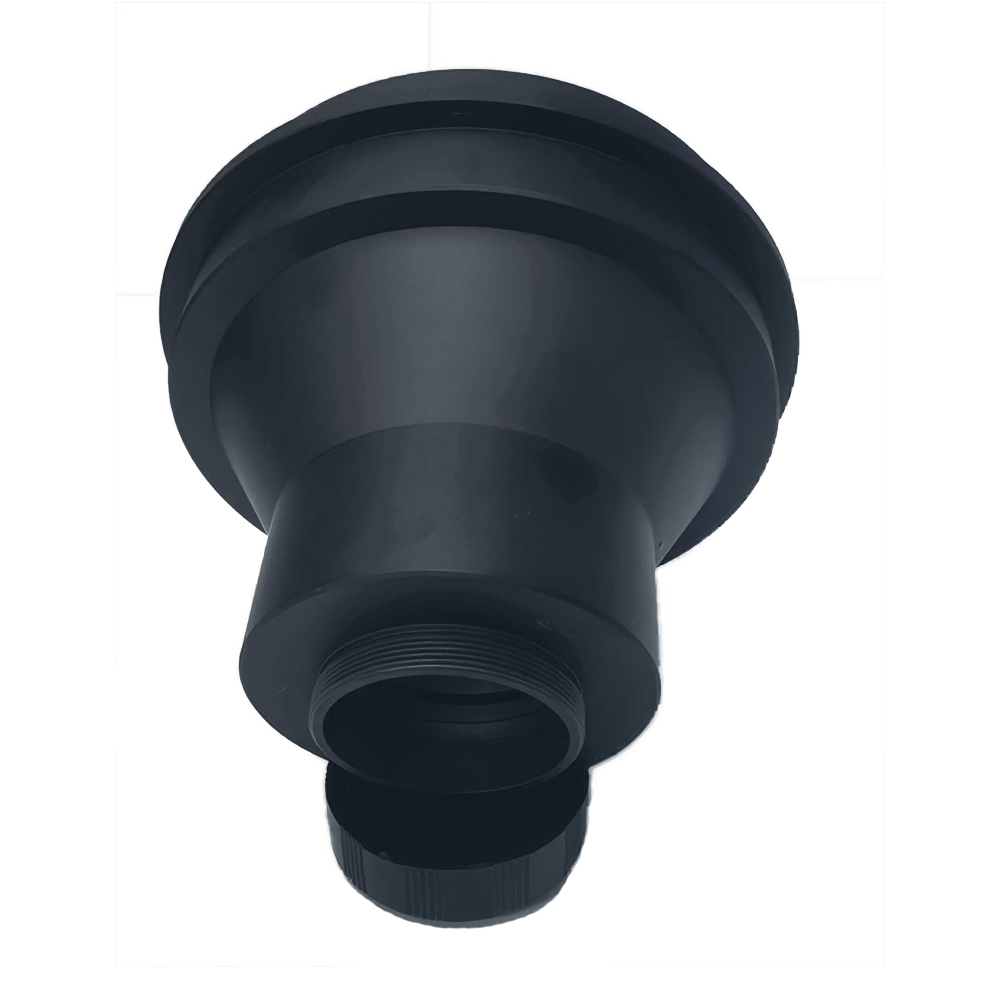

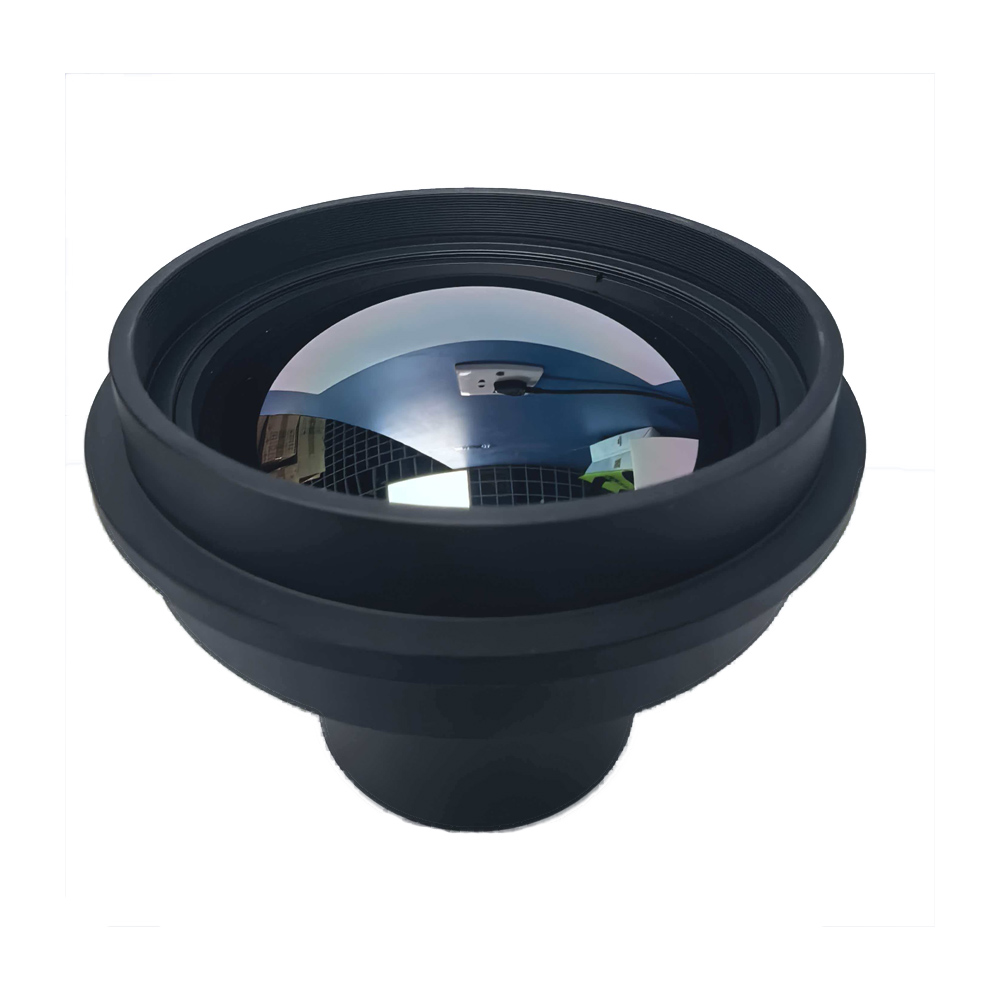

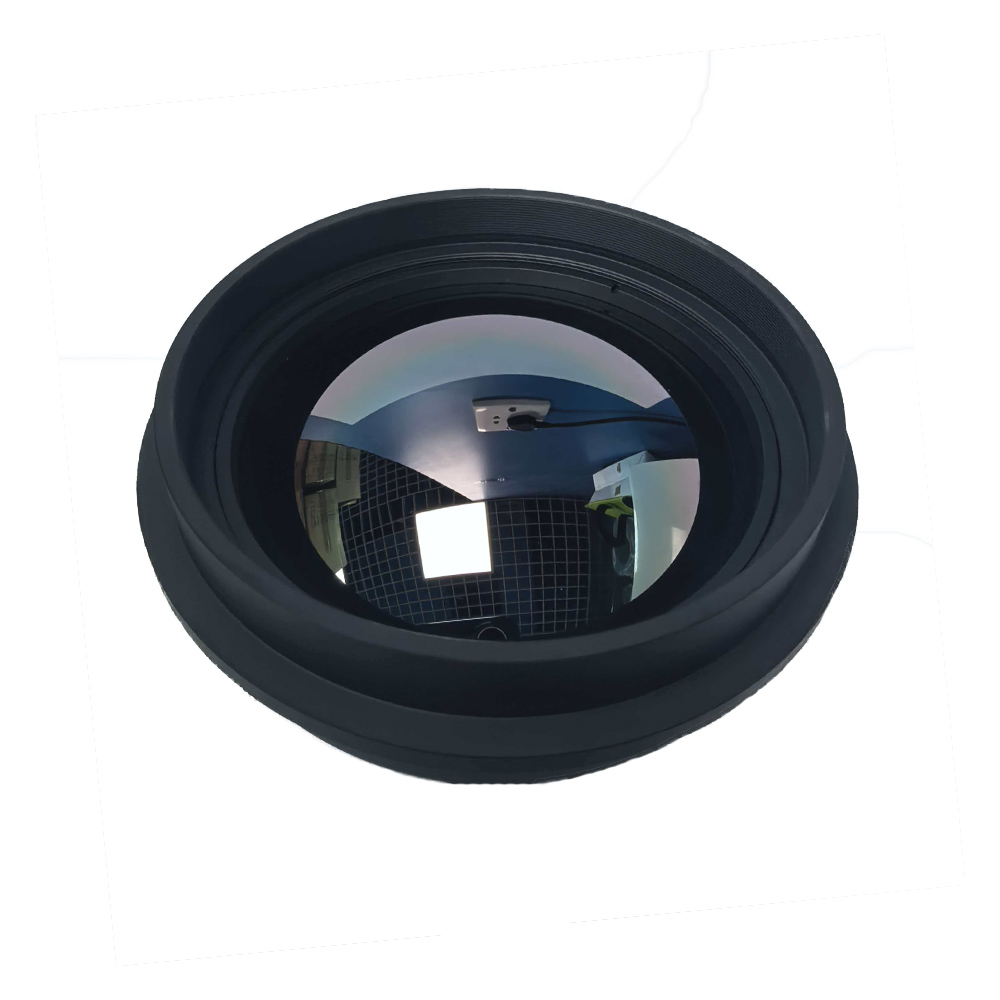

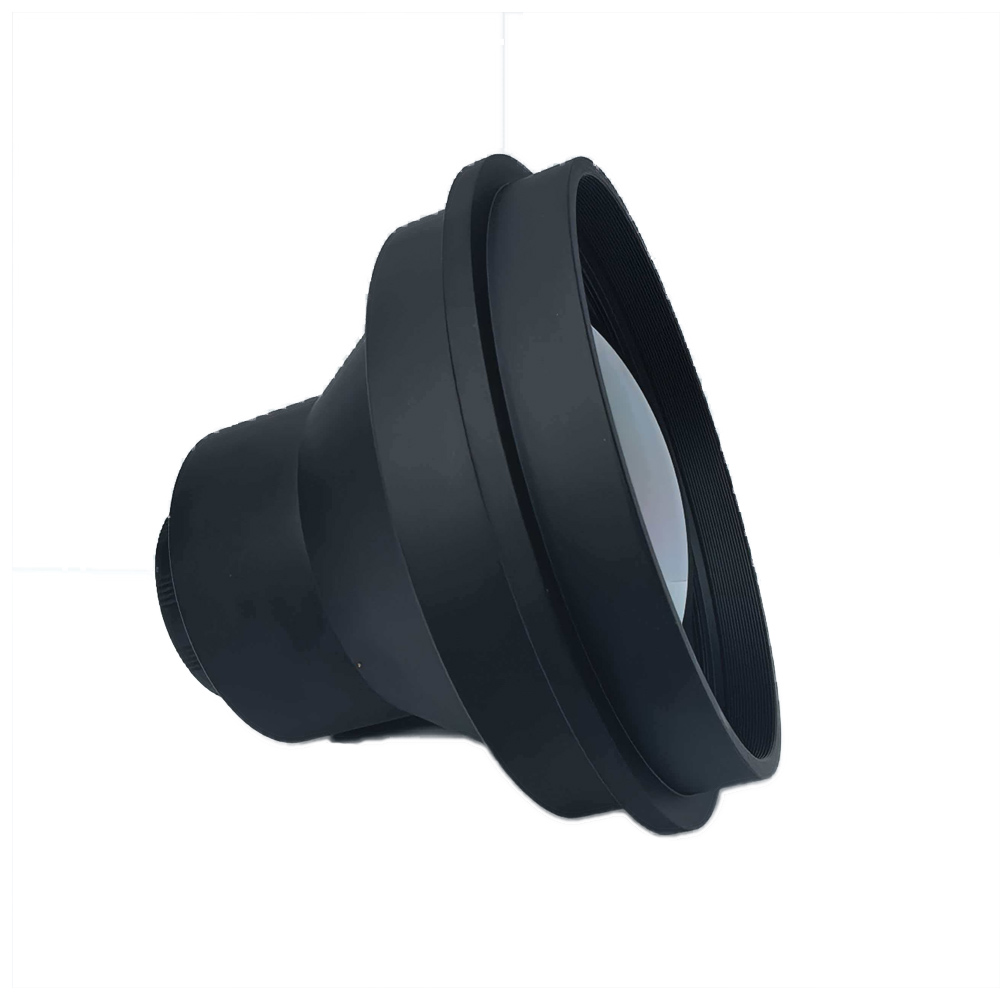

Obiektyw termowizyjny 75 mm

Krótki opis produktu

Ten wysokiej jakości obiektyw termowizyjny 75 mm został opracowany i wyprodukowany przez firmęShangHai SILK Optical Technology CO., LTD,zoptymalizowany dla detektorów podczerwieni 640×512, 17 μm, aby zapewnić ostre obrazowanie w podczerwieni o długich falach. Wyposażony w dużą aperturę F1.0, ten atermiczny obiektyw F1.0 zapewnia niezawodną atermalizację optyczną bez dodatkowych elektrycznych elementów ogniskujących, utrzymując stabilną jakość obrazu w ekstremalnych warunkach pracy – 40 ℃ ~ + 80 ℃.

Dzięki powłoce naświetlonej optyki HD, wysokiej przepuszczalności do 88% i ponad 96% oświetlenia względnego, ta soczewka na podczerwień przywraca jednolitą jasność w całym polu widzenia, a niskie zniekształcenia wynoszące 0,85% minimalizują odchylenie geometryczne obrazu. Mechaniczny uchwyt M34×0,75 zapewnia szybki i stabilny montaż, a stopień wodoodporności przedniego elementu na poziomie IP67 zapewnia solidną ochronę przed kurzem i wilgocią. Waży tylko około 475 g, a jego zwarta konstrukcja pozwala na integrację z różnymi urządzeniami do obserwacji w podczerwieni. ShangHai SILK Optical Technology CO., LTD ściśle kontroluje każdą procedurę produkcyjną, dzięki czemu ta soczewka na podczerwień jest niezawodnym rdzeniem optycznym do zadań obserwacji termicznej i monitorowania na zewnątrz.

Szczegółowy opis produktu

Analiza parametrów

Ogniskowa i przysłona:Ogniskowa 75 mm w połączeniu z dużą przysłoną F1.0. Większa apertura zbiera więcej promieniowania podczerwonego, znacznie poprawiając stosunek sygnału do szumu w przypadku przechwytywania w podczerwieni w słabych warunkach.

Kompatybilność detektora:Idealnie pasuje do niechłodzonego detektora podczerwieni o wymiarach 640×512,17 μm, zapewniając pole widzenia 8,3°(H) × 6,6°(V) do obserwacji na średnio-dalekie odległości.

Struktura optyczna:Przyjmuje konstrukcję atermalizacji optycznej, eliminuje rozogniskowanie termiczne spowodowane dużymi wahaniami temperatury, nie jest wymagany silnikowy mechanizm ustawiania ostrości.

Powłoka optyczna i indeks optyczny:Powłoka optyczna z odsłoniętym HD zapewnia przepuszczalność 88%; oświetlenie względne＞96% zapewnia jednolitą jasność obrazu; zniekształcenie kontrolowane na poziomie zaledwie 0,85% w przypadku obrazowania zgodnego ze sceną.

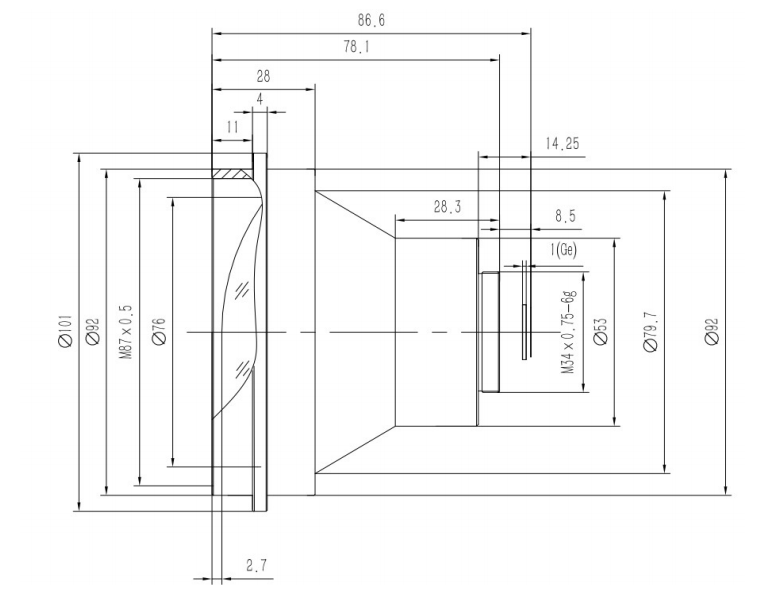

Mechaniczne i środowiskowe:Standardowy uchwyt M34×0,75 ułatwiający instalację; Stopień ochrony przedniego elementu IP67; temperatura pracy -40℃~+80℃; waga netto ~475 g dla lekkiej integracji systemu.

Zalety wydajności

Stabilne obrazowanie atermiczne:W tym obiektywie termowizyjnym zastosowano technologię pasywnej atermalizacji optycznej firmy ShangHai SILK Optical Technology CO., LTD. Utrzymuje ostrość w zakresie od –40 ℃ do +80 ℃, pozwala uniknąć ryzyka awarii elektronicznego ogniskowania, obniża zużycie energii przez cały system i współczynnik awarii mechanicznych.

Doskonała wydajność optyczna:Powłoka o wysokiej przepuszczalności tej soczewki podczerwieni gwarantuje wystarczający pobór energii podczerwieni. Ponad 96% oświetlenia względnego zapobiega ciemnym narożnikom; wyjątkowo niskie zniekształcenia wynoszące 0,85% pozwalają uniknąć deformacji kształtu celu, zapewniając precyzyjny pomiar i rozpoznawanie celu.

Wytrzymała zdolność adaptacji do środowiska:Stopień wodoodporności przedniego elementu IP67 chroni rdzeń obiektywu przed kurzem, deszczem i zachlapaniem. Solidna konstrukcja tego obiektywu atermicznego F1.0 dostosowuje się do trudnych warunków zewnętrznych.

Wygodna integracja systemu:Znormalizowany interfejs M34×0,75 umożliwia szybki montaż mechaniczny. Lekka konstrukcja o masie 475 g zmniejsza obciążenie użytkowe urządzeń na podczerwień montowanych w pojazdach, w powietrzu i przenośnych.

Niezawodna jakość produkcji:ShangHai SILK Optical Technology CO., LTD zajmuje się projektowaniem optyki, montażem soczewek i kalibracją wydajności we własnym zakresie. Każda soczewka detektora 17 μm przechodzi przed dostawą rygorystyczny cykl temperaturowy i kontrolę optyczną.

Pola aplikacji

Bezpieczeństwo granic i obszarów obwodowych:Ten obiektyw termowizyjny pasuje do stacjonarnych kamer termowizyjnych, zapewniając alarm obwodowy dalekiego zasięgu i wykrywając intruzów w dzień i w nocy w całkowitej ciemności.

Obserwacja termowizyjna z pojazdu:Soczewka atermiczna F1.0 służy do pokładowych systemów monitorowania na podczerwień, wykrywając zagrożenia na drodze przy złej pogodzie, takiej jak mgła i noc.

Ładunek systemu bezzałogowego:Jako główny element optyczny modułu na podczerwień UAV, ten wysokiej jakości obiektyw na podczerwień umożliwia patrolowanie na średnich dystansach, wczesne ostrzeganie przed pożarami lasów i monitorowanie dzikiej przyrody.

Przemysłowa kontrola temperatury:Współpracuje z detektorem podczerwieni 640×512 do kontroli temperatury urządzeń elektrycznych i monitorowania stanu pieca w scenariuszach przemysłu ciężkiego.

Przenośne urządzenia do obserwacji termicznej:Ta soczewka detektora o średnicy 17 μm jest zintegrowana z ręcznymi monokularami termowizyjnymi do celów poszukiwania i ratownictwa w terenie na zewnątrz przy trudnych warunkach pogodowych.
