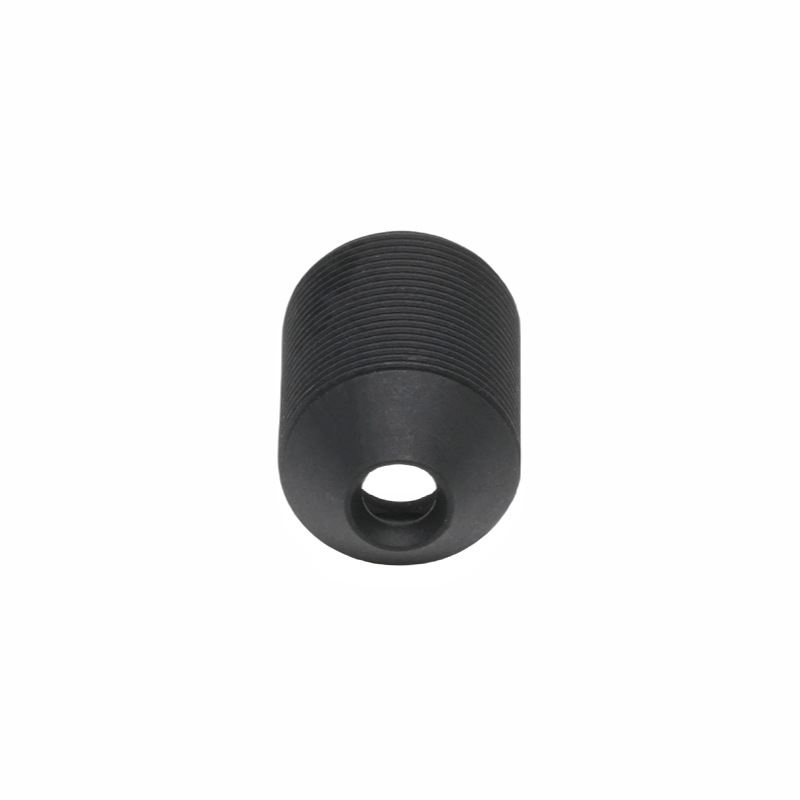

Soczewka stożkowa 6,2 mm

Informacje o produkcie

Wyprodukowany przez BOSHI Optical Technology, ten niezawodny obiektyw stałoogniskowy 6,2 mm został stworzony specjalnie do masowych projektów zabezpieczeń OEM, zoptymalizowany pod kątem standardu obiektywu w formacie 1/2,7 cala. Ta kompaktowa miniaturowa optyka, wyposażona w stałą przysłonę F2,6, zapewnia doskonałą równowagę pomiędzy wydajnością zbierania światła i praktyczną głębią ostrości w zastosowaniach optyki do monitoringu średniego zasięgu. Jako profesjonalny obiektyw M7, zastosowano w nim niski główny kąt rozsyłu światła poniżej 15°, w połączeniu z wysoką wydajnością obiektywu w zakresie oświetlenia względnego, co pozwala ograniczyć winietowanie narożników i przesunięcie kolorów – częstą awarię tanich komponentów kamer mini IP. Zapewnia pole widzenia o przekątnej 74 stopni umożliwiające rozpoznawalną identyfikację obiektów i ciał ludzkich, a także dużą tolerancję koła obrazu, aby absorbować odchylenia montażowe podczas szybkiej produkcji modułów. BOSHI Optical Technology przeprowadza pełną weryfikację optyczną i mechaniczną każdej soczewki zabezpieczającej OEM, zapewniając spójne obrazowanie przez całą dobę w sprzęcie do monitorowania w pomieszczeniach komercyjnych i mieszkaniowych. Zoptymalizowany pod względem kosztów dla zautomatyzowanych linii montażowych, służy jako sprawdzony element optyczny do kamer Wi-Fi, kompaktowych modułów IP i urządzeń monitorujących ogólnego przeznaczenia.

Szczegółowy opis produktu

Analiza parametrów

- Obiektyw stałoogniskowy 6,2 mm (EFL 6,2±5%):Ta średnia stała ogniskowa jest skalibrowana specjalnie dla optyki do monitoringu średniego zasięgu. Niezbyt szeroki, aby wywołać duże zniekształcenie krawędzi, ani zbyt wąski, aby ograniczyć pokrycie sceny. W przypadku typowej wysokości monitorowania przy montażu ściennym ta ogniskowa umożliwia wyraźne rozpoznawanie postaci ludzkich i towarów w odległości obserwacji 3–8 m, co idealnie sprawdza się w przypadku wejść, biur i pomieszczeń handlowych, pozwalając uniknąć kompromisów w zakresie wydajności w przypadku ultraszerokokątnych lub teleobiektywów kompaktowych.

- Stała przysłona F2.6 (F/NO 2,6±5%):Praktyczna specyfikacja stałej przysłony do codziennych scenariuszy nadzoru. Ta stała przysłona F2,6 zapewnia stabilny dopływ światła w normalnym oświetleniu otoczenia w pomieszczeniach, zachowując jednocześnie zadowalającą głębię ostrości. Wiele obiektów znajdujących się w różnej odległości wewnątrz kadru może zachować ostrość jednocześnie, eliminując ryzyko utraty ostrości spowodowane zbyt dużą aperturą w kompaktowej, miniaturowej optyce.

- Optymalizacja obiektywu w formacie 1/2,7 cala:Cały układ optyczny jest symulowany i dostrojony do czujnika 1/2,7 cala. Maksymalny okrąg obrazu o średnicy 7,0 mm zapewnia wystarczający margines bezpieczeństwa poza obszarem aktywnym czujnika. Podczas montażu obiektywu M7 na modułach kamer niewielkie przesunięcie pozycyjne spowodowane zautomatyzowanym sprzętem SMT nie spowoduje mechanicznego winietowania, bezpośrednio zwiększając wydajność masowej produkcji dla klientów OEM kamer.

- Specyfikacja pola widzenia:74° po przekątnej / 62° w poziomie / 33,5° w pionie. Kalibracja kąta zorientowana na bezpieczeństwo w świecie rzeczywistym. Kąt poziomy 62° pokrywa większość potrzeb w zakresie monitorowania w biurach i sklepach, a kąt pionowy odpowiada standardowej wysokości instalacji bez marnowania zasobów pikseli na niepotrzebny sufit lub powierzchnię podłoża.

- soczewka o niskim kącie promienia głównego (CRA<15°):Jedna podstawowa konkurencyjna funkcja dla komponentu kamery mini IP. Wiele budżetowych obiektywów kompaktowych ma wysoką wartość CRA, co powoduje przebarwienie narożników, spadek czułości i nierówną jasność w przypadku dopasowania do głównych czujników CMOS. Dzięki kontroli poniżej 15° konstrukcja ta znacznie tłumi tego typu defekty optyczne.

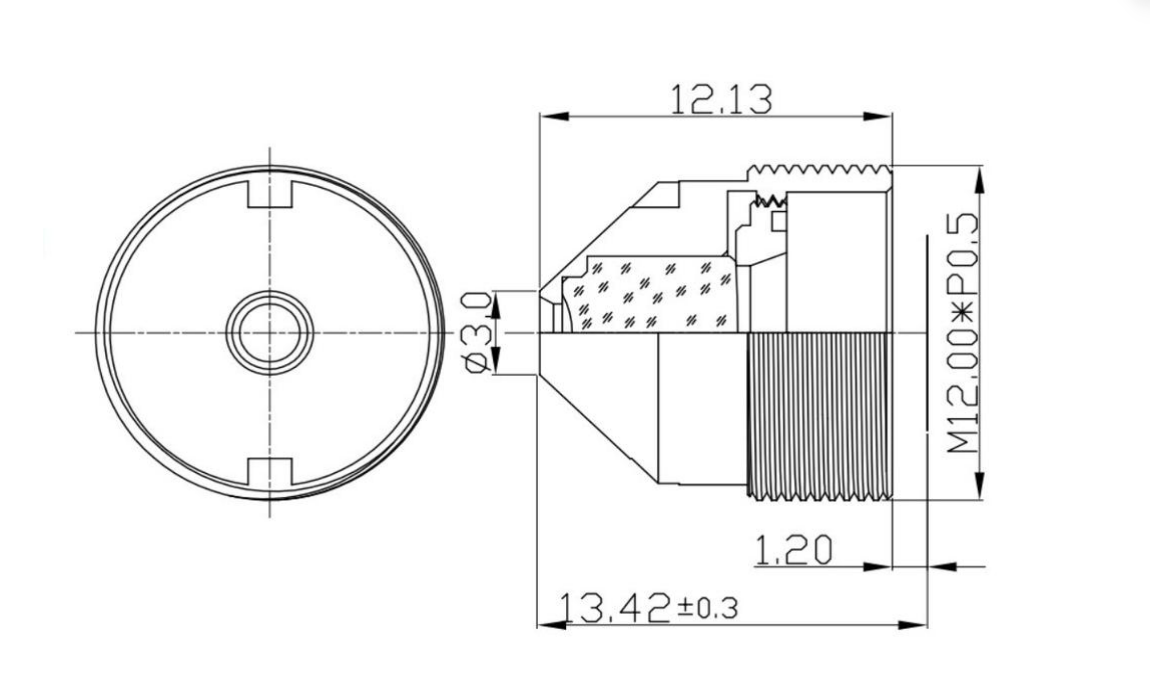

- Dane mechaniczne obiektywu płytkowego M7:TTL: 13,42 ± 0,3 mm; BFL: 6,5 ± 0,2 mm. Ścisła kontrola tolerancji całkowitej długości ścieżki i tylnej ogniskowej. Kompaktowe wymiary umożliwiają wysoce zintegrowaną konstrukcję miniaturowych modułów; wąskie tolerancje mechaniczne gwarantują powtarzalną moc optyczną po zautomatyzowanym montażu wkręcanym w przypadku zamówień masowych soczewek z tablicą zabezpieczającą OEM.

- Wskaźnik zniekształceń i oświetlenia:Zniekształcenie telewizora – 12,00%, oświetlenie względne 58,0%. Zniekształcenia dostosowane do aplikacji w przypadku nagrań z monitoringu wideo, bez nienaturalnego rozciągania sceny. Wysoka wydajność obiektywu wynosząca 58,0% pozwala zachować akceptowalną jasność w rogach obrazu, zmniejszając obciążenie algorytmu ISP przy korygowaniu ciemnych krawędzi.

Podstawowe zalety wydajności dzięki technologii optycznej BOSHI

1. Połączenie dojrzałego obiektywu o stałej ogniskowej 6,2 mm i stałej przysłony F2,6 zapewnia zrównoważone możliwości optyczne dla optyki do monitoringu średniego zasięgu. Działa stabilnie w jasnym świetle dziennym i w ciemnych pomieszczeniach, w pełni uwalniając potencjał obrazowania obiektywu w formacie 1/2,7 cala bez nadmiernego polegania na korekcji oprogramowania ISP.

2. Jako kompaktowa, miniaturowa optyka z dużym kołem obrazowym o średnicy 7,0 mm, ten obiektyw płytkowy M7 zapewnia tolerancję na błędy montażowe. Niewielkie odchylenie pozycjonowania podczas montażu modułu masy nie spowoduje powstania ciemnych narożników, zmniejszając odsetek defektów dla producentów OEM kamer.

3. Wbudowana właściwość obiektywu o niskim kącie głównego promienia światła współpracuje z parametrami soczewki o wysokim względnym oświetleniu. Jasność i spójność kolorów w całym obszarze obrazu są dobrze zachowane; skutecznie rozwiązuje problemy związane z cieniowaniem narożników i przesunięciem kolorów, które stanowią problem dla wielu konkurencyjnych komponentów minikamer IP.

4. Zoptymalizowany wymiar mechaniczny dla zautomatyzowanego przepływu pracy w produkcji masowej. BOSHI Optical Technology wdraża kontrolę pobierania próbek indeksów optycznych i wymiarów mechanicznych dla każdej partii soczewek zabezpieczających OEM. Stała wydajność produktu jest gwarantowana w przypadku dużych projektów nadzoru OEM i ODM.

5. Zrównoważone zniekształcenia telewizora i oświetlenie krawędzi zmniejszają wymagania dotyczące algorytmów korekcji obrazu. Kamery zintegrowane z tym obiektywem mogą wyświetlać naturalny materiał z monitoringu, oszczędzając zasoby obliczeniowe chipa na potrzeby innych funkcji.

Scenariusze zastosowań docelowych

1. Komercyjny sprzęt do monitoringu wnętrz: kamery antywłamaniowe do sprzedaży detalicznej, moduły monitorowania biur, kompaktowe kamery IP w holach i korytarzach. Ten obiektyw z tablicą zabezpieczającą OEM, zbudowany jako optyka do monitoringu średniej klasy, doskonale pasuje do obiektywu w formacie 1/2,7 cala. Jako wykwalifikowany komponent kamery mini ip, zapewnia wyraźne szczegóły obiektów i ciał ludzkich w średniej wielkości strefach publicznych.

2. Inteligentne urządzenia zabezpieczające dom: domowe kamery monitorujące Wi-Fi, pomocnicze moduły kamer wejściowych do budynków. Dzięki kompaktowej, miniaturowej strukturze optyki i charakterystycznemu niskiemu kątowi głównego promienia światła, obiektyw płytkowy M7 pasuje do sprzętu kamery domowej o ograniczonej przestrzeni.

3. Mini wbudowane systemy wizyjne: pomocnicze kamery kontroli dostępu, małogabarytowe moduły gromadzenia obrazu wykorzystujące interfejs M7. Obiektyw o stałej ogniskowej 6,2 mm zapewnia odpowiednie powiększenie podczas obserwacji obiektów na krótkich i średnich dystansach.

4. Projekty kamer monitorujących OEM na dużą skalę: masowo produkowane kamery analogowe i kamery IP. Technologia optyczna BOSHI zapewnia ekonomiczne rozwiązanie optyczne. Ten obiektyw o stałej przysłonie F2,6 można zintegrować z gotowym sprzętem kamery dla światowych marek produktów zabezpieczających.
