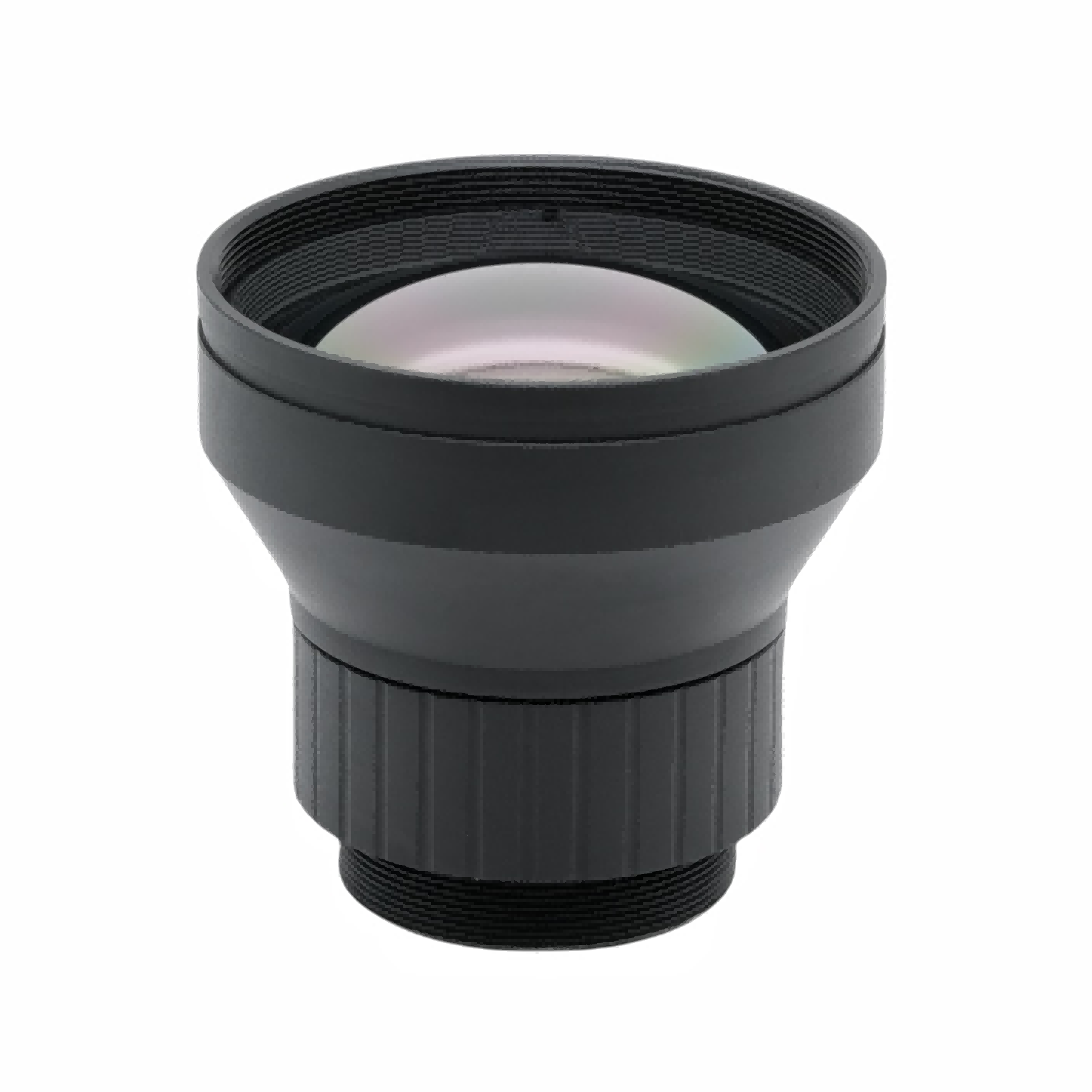

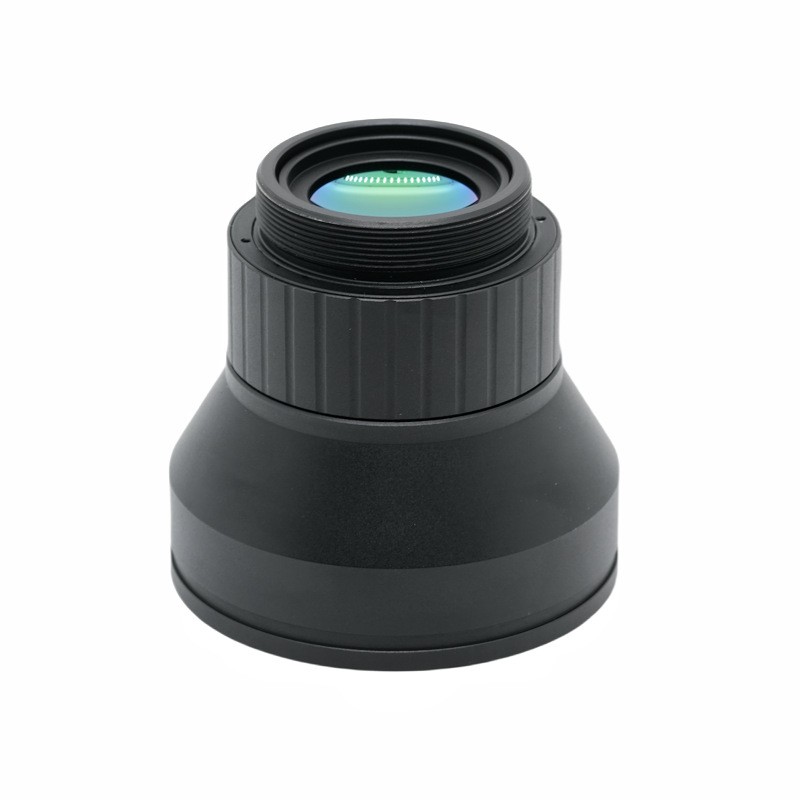

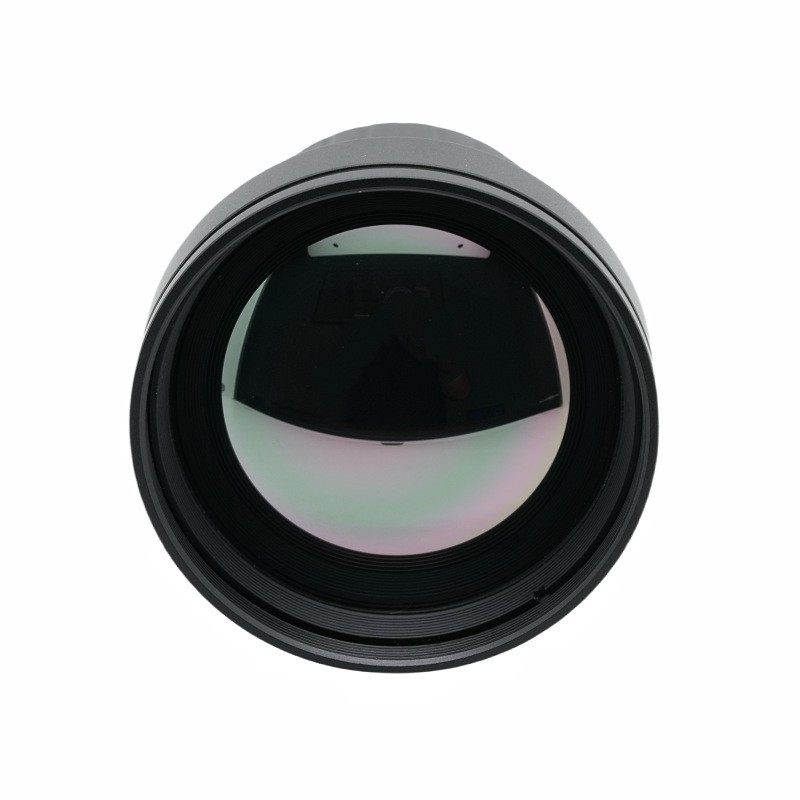

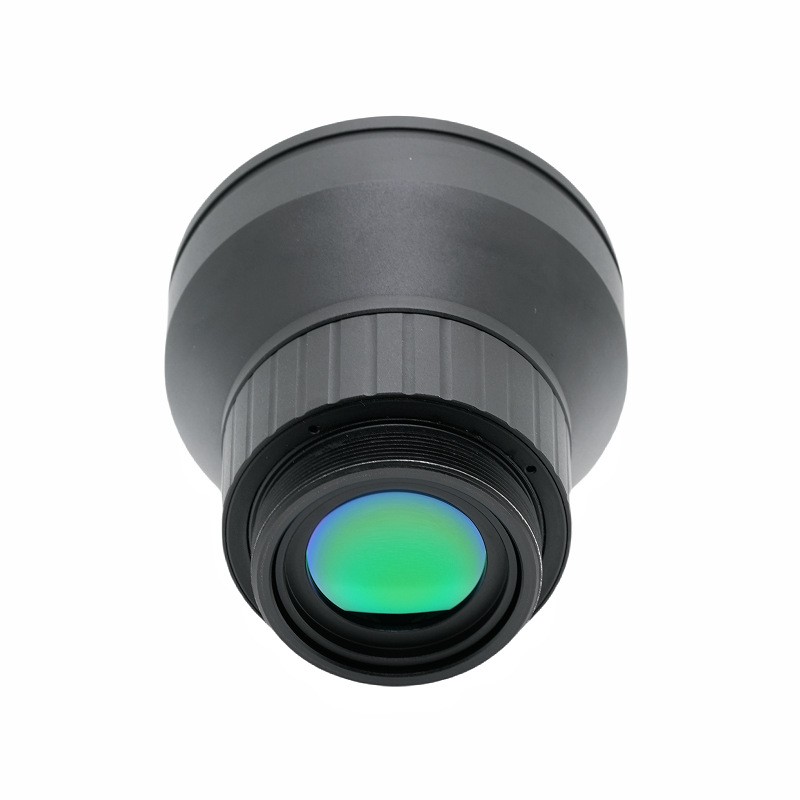

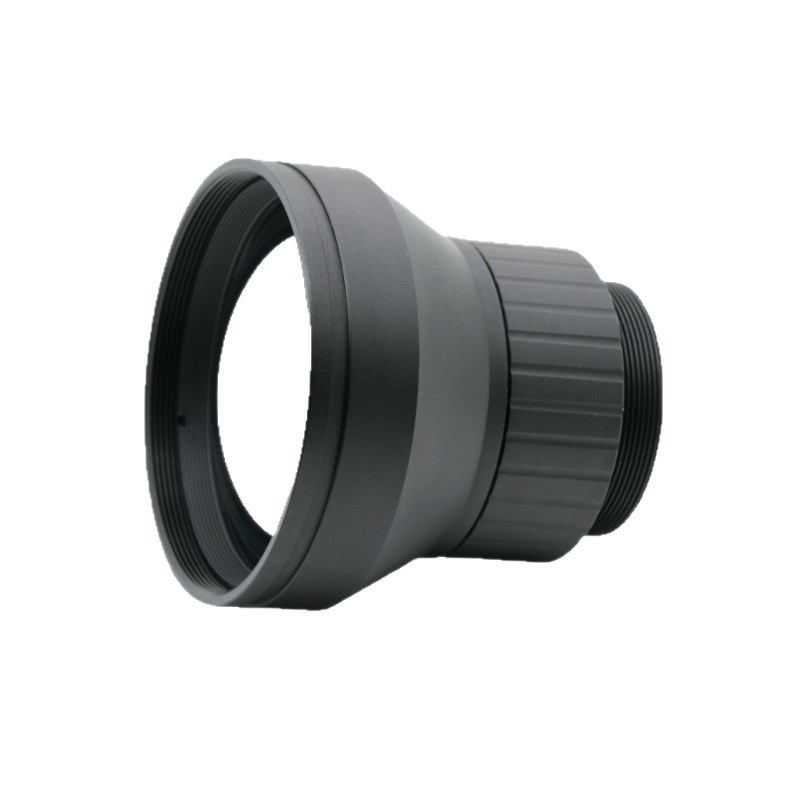

Obiektyw termowizyjny 50 mm

Krótki opis produktu

Ten wysokowydajny obiektyw termowizyjny został opracowany i wyprodukowany przez firmę ShangHai SILK Optical Technology CO., LTD, dostosowany do niechłodzonych urządzeń termowizyjnych na podczerwień o długich falach. Dzięki ogniskowej 50 mm i jasnej, dużej przysłonie F1,0 ten obiektyw na podczerwień zapewnia wyjątkową zdolność zbierania światła w scenariuszach detekcji termicznej przy słabym oświetleniu. Współpracuje z detektorami podczerwieni 640×512,12µm, pracującymi w klasycznym paśmie widma podczerwieni długofalowej 8‑12µm.

Dzięki wodoodporności przedniego elementu o stopniu ochrony IP67 i solidnej możliwości dostosowania temperatury roboczej w zakresie 40 ℃ ~ + 80 ℃, ten obiektyw termowizyjny obsługuje regulację ostrości w zakresie 2 m w nieskończoności. Wysoka przepuszczalność ponad 90% i względne oświetlenie ≥94% gwarantują jednolity, ostry obraz termowizyjny. Ta soczewka na podczerwień, powszechnie stosowana do monitorowania na zewnątrz, ochrony obwodowej i obserwacji termowizyjnych, zapewnia stabilną i niezawodną wydajność optyczną w różnych systemach obrazowania w podczerwieni w trudnych warunkach.

Szczegółowy opis produktu

Parametr

 Specyfikacja optyczna:Ogniskowa 50 mm z dużą przysłoną F1.0; długość fali roboczej 8-12μm, podczerwień, doskonale zaprojektowana dla detektora kompatybilnego z 640×512,12μm. Pole widzenia sięga 11,27°(D)×8,8°(H)×7,0°(V), co zapewnia umiarkowane pokrycie pola do obserwacji termowizyjnych na duże odległości.

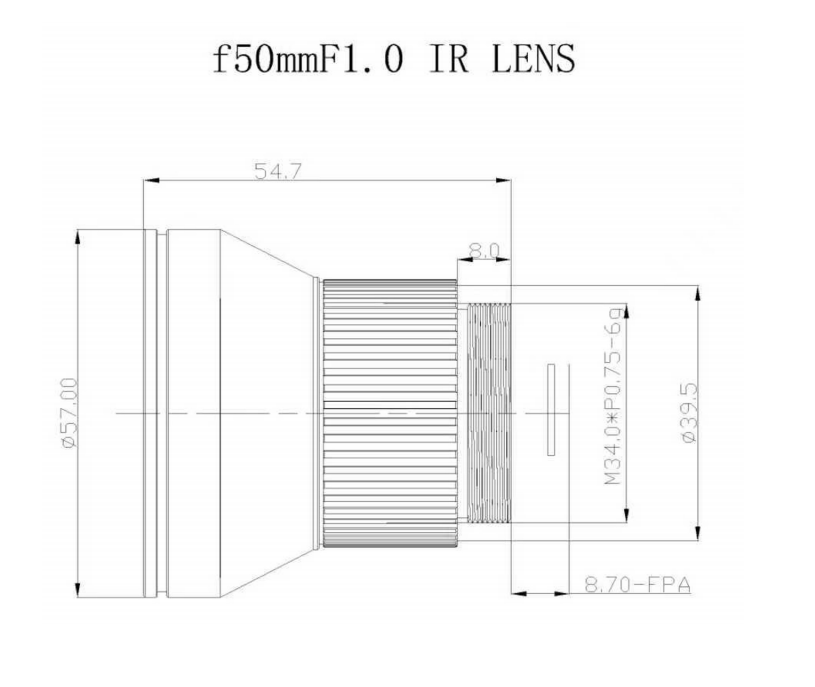

 Specyfikacje mechaniczne i środowiskowe:Mocowanie M34×0,75 ułatwiające montaż; zakres ostrości od 2 metrów do nieskończoności. Element przedni osiąga stopień ochrony IP67. Temperatura robocza wynosi od 40 ℃ do +80 ℃, co pozwala na dostosowanie się do ekstremalnie zimnych i gorących warunków terenowych. Odsłonięta optyka posiada powłokę przeciwodblaskową AR.

 Specyfikacje jakości obrazu:Transmitancja ≥90%, oświetlenie względne ≥94%, zniekształcenie ≤‑1,0%. ShangHai SILK Optical Technology CO., LTD ściśle kontroluje te wskaźniki, aby zapewnić stałą jakość obrazu tego obiektywu termowizyjnego.

Zalety wydajności

 Doskonałe zbieranie światła:Duża apertura F1.0 tej soczewki na podczerwień znacznie poprawia pobór fotonów w podczerwieni, poprawiając stosunek sygnału do szumu obrazu termowizyjnego w warunkach słabego promieniowania cieplnego.

 Doskonała jednolitość obrazowania:Oświetlenie względne ≥94% zapewnia minimalne winietowanie, jasny i jednolity obraz na całej powierzchni matrycy; Transmitancja ≥90% dzięki wysokiej jakości powłoce AR maksymalizuje wykorzystanie energii podczerwieni.

 Wytrzymałość w trudnych warunkach:Stopień wodoodporności przedniego elementu na poziomie IP67 oraz szeroki zakres temperatur roboczych sprawiają, że ten obiektyw termowizyjny jest odporny na kurz, wilgoć i drastyczne wahania temperatury, umożliwiając całodobową pracę na zewnątrz.

 Konstrukcja optyczna o niskim poziomie zniekształceń:Zniekształcenie ≤-1,0%, zmniejsza zniekształcenie geometryczne, zapewniając dokładny pomiar i obserwację obiektu termicznego.

 Elastyczne ustawianie ostrości:Zakres ogniskowania 2 m-∞ umożliwia zarówno inspekcję bliskiego zasięgu, jak i monitorowanie dalekiego zasięgu w przypadku niechłodzonego systemu obrazowania w podczerwieni.

Pola aplikacji

 Bezpieczeństwo obwodowe i ochrona granic:Ten obiektyw termowizyjny jest szeroko stosowany w zewnętrznych kamerach termowizyjnych w celu wykrywania wtargnięć w dzień i w nocy oraz ostrzegania o obwodzie w każdych warunkach pogodowych.

 Przemysłowa inspekcja termiczna:Służy do monitorowania temperatury sprzętu, diagnostyki usterek przegrzania w fabryce, elektrowni i kontroli rurociągów.

 Obserwacja na świeżym powietrzu i ratownictwo poszukiwawcze:Stosowany w urządzeniach obserwacyjnych w podczerwieni do zapobiegania pożarom lasów, poszukiwań i ratownictwa terenowego w całkowitej ciemności lub gęstej mgle.

 System podczerwieni montowany w pojeździe:Pasuje do modułów termicznych w pojazdach, zapewnia niezawodne działanie optyczne w podczerwieni w złożonym środowisku zewnętrznym.

 Zespół niechłodzonej kamery na podczerwień:ShangHai SILK Optical Technology CO., LTD dostarcza tę soczewkę na podczerwień jako podstawowy element optyczny dla producentów kamer termowizyjnych OEM i ODM.
