Soczewka stożkowa o średnicy 4,2 mm

Krótki opis produktu

Ten kompaktowy obiektyw szerokokątny został wyprodukowany przez firmęShangHai SILK Optical Technology CO., LTD,dostosowany do czujników obrazu 1/2,7 cala do zadań związanych z obrazowaniem przemysłowym i monitoringiem. Jako soczewka optyczna o wysokiej wydajności zapewnia duże, przekątnej pole widzenia wynoszące 124°, co zapewnia szerokie pokrycie sceny w celu przechwytywania obrazu w czasie rzeczywistym. Ten obiektyw kamery przemysłowej, wyposażony w stałą ogniskową i mocowanie M12, ma kompaktowe wymiary całkowite i całkowitą długość ścieżki wynoszącą zaledwie 10,9 mm, co ułatwia osadzanie w małych urządzeniach obrazujących. Jego przysłona F3,5 równoważy pobór światła i wydajność optyczną, a kontrolowana wartość CRA zapewnia dobrą kompatybilność z głównymi czujnikami CMOS. ShangHai SILK Optical Technology CO., LTD ściśle kontroluje każdą procedurę produkcyjną, dzięki czemu ten obiektyw CCTV jest stabilny podczas długotrwałej, ciągłej pracy. Zapewnia doskonałą równowagę pomiędzy pokryciem szerokokątnym a praktyczną jakością obrazowania, odpowiednią dla różnych urządzeń wizyjnych o ograniczonej przestrzeni i oferuje niezawodne rozwiązanie optyczne dla różnych scenariuszy rejestracji wizualnej w cywilu i przemyśle.

Szczegółowy opis produktu

Analiza parametrów

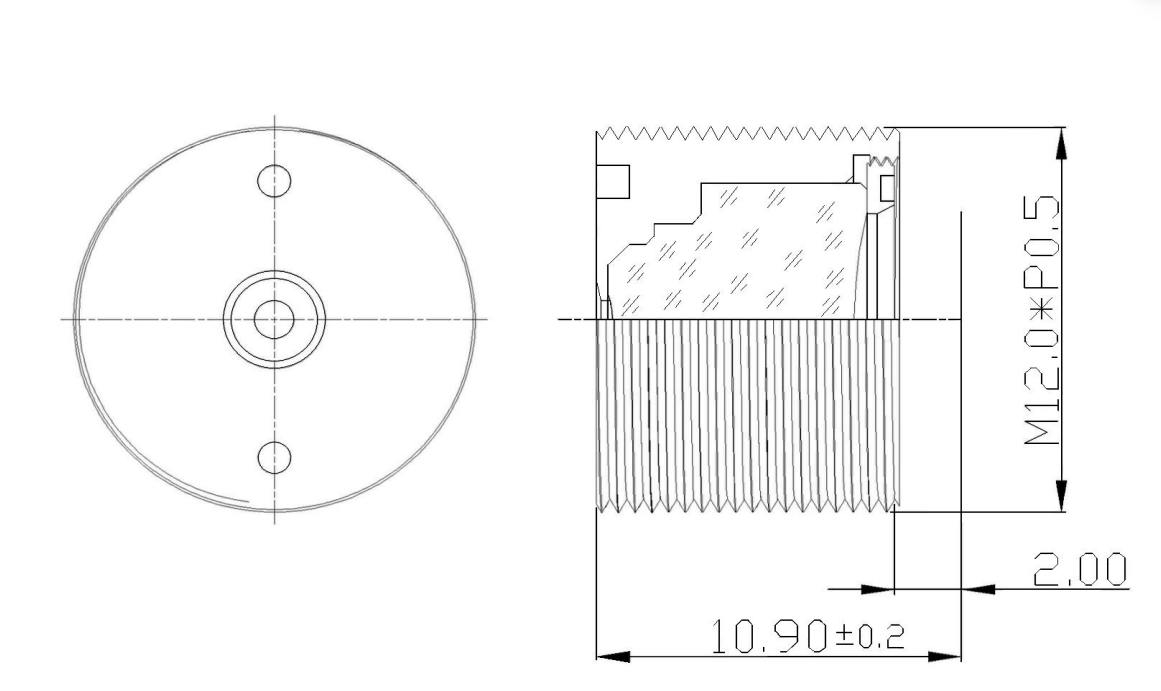

- Struktura optyczna i wymiary:Ten szerokokątny obiektyw, wyprodukowany przez firmę ShangHai SILK Optical Technology CO., LTD, charakteryzuje się dojrzałym układem optycznym. Całkowita długość toru wynosi 10,9±0,3mm, kompaktowe wymiary ułatwiają miniaturyzację urządzenia. Efektywna ogniskowa sięga 4,2 mm z tolerancją ±5%, a przysłona F/NO 3,5±5% zapewnia zrównoważoną zdolność zbierania światła. Tylna ogniskowa wynosi 3,2 ± 0,2 mm, co zapewnia wygodny montaż czujnika.

- Format obrazu i pole widzenia:Maksymalny okrąg obrazu Φ7,0 mm idealnie pasuje do czujnika 1/2,7 cala. Pole widzenia po przekątnej 124°, pole widzenia w poziomie 94°, pole widzenia w pionie 45,6°, ten obiektyw M12 umożliwia rejestrowanie ultraszerokokątnych scen bez dodatkowego mechanicznego obracania.

- Indeks obrazowania:Zniekształcenie telewizora – 19,30%, oświetlenie względne 45,0%, CRA < 14,13°. Niski współczynnik CRA znacznie zmniejsza ryzyko zacienienia dla układów CMOS. Standardowe mocowanie M12*P0.5 zapewnia uniwersalną wymienność przy montażu obiektywów do widzenia maszynowego.

Zalety wydajności

Ultraszerokokątne możliwości oglądania:Jako obiektyw stałoogniskowy zapewnia szerokie pole widzenia, umożliwia przechwytywanie za jednym razem dużego obszaru monitorowania i obniża koszty sprzętu w przypadku wdrażania wielu kamer.

Niska konstrukcja CRA:Ta wysokowydajna soczewka optyczna utrzymuje główny kąt rozsyłu światła poniżej 14,13°, znacznie poprawia równomierność obrazowania peryferyjnego i ogranicza problem ciemnych narożników w przypadku stosowania soczewek do monitoringu.

Miniaturowa konstrukcja mechaniczna:Krótka konstrukcja TTL pasuje do kompaktowej obudowy sprzętu, idealnej do małych kamer. Standardowy interfejs M12 zapewnia dobrą kompatybilność z większością modułów kamer przemysłowych.

Stabilna jakość produkcji masowej:Obsługiwane przezShangHai SILK Optical Technology CO., LTDDzięki możliwościom inżynierii optycznej ten obiektyw cctv utrzymuje ścisłą tolerancję każdego parametru optycznego, gwarantując stałą wydajność partii.

Pola aplikacji

‑ Nadzór i monitorowanie bezpieczeństwa:Ten szerokokątny obiektyw pasuje do małych kamer bezpieczeństwa i obejmuje szerokie sceny monitorowania w pomieszczeniach i na zewnątrz o krótkim zasięgu.

‑ Widzenie maszynowe i inspekcja przemysłowa:Obiektyw kamery przemysłowej współpracuje z kompaktowymi urządzeniami do kontroli wizualnej, zapewnia szerokokątne obrazowanie w celu sprawdzania produktów i skanowania kodów.

‑ Urządzenia inteligentnego domu:Używany do inteligentnych kamer drzwiowych, kamer monitorujących gospodarstwa domowe, kompaktowa obudowa dostosowuje się do ograniczonej przestrzeni wewnętrznej inteligentnego sprzętu.

‑ Terminale wizualne IoT:Stosowany w różnych modułach gromadzenia obrazu IoT, ten stałoogniskowy obiektyw oferuje niezawodne, szerokokątne rozwiązanie optyczne do akwizycji obrazu od strony krawędzi.
