Obiektyw termowizyjny o ogniskowej 4,1 mm

Informacje o produkcie

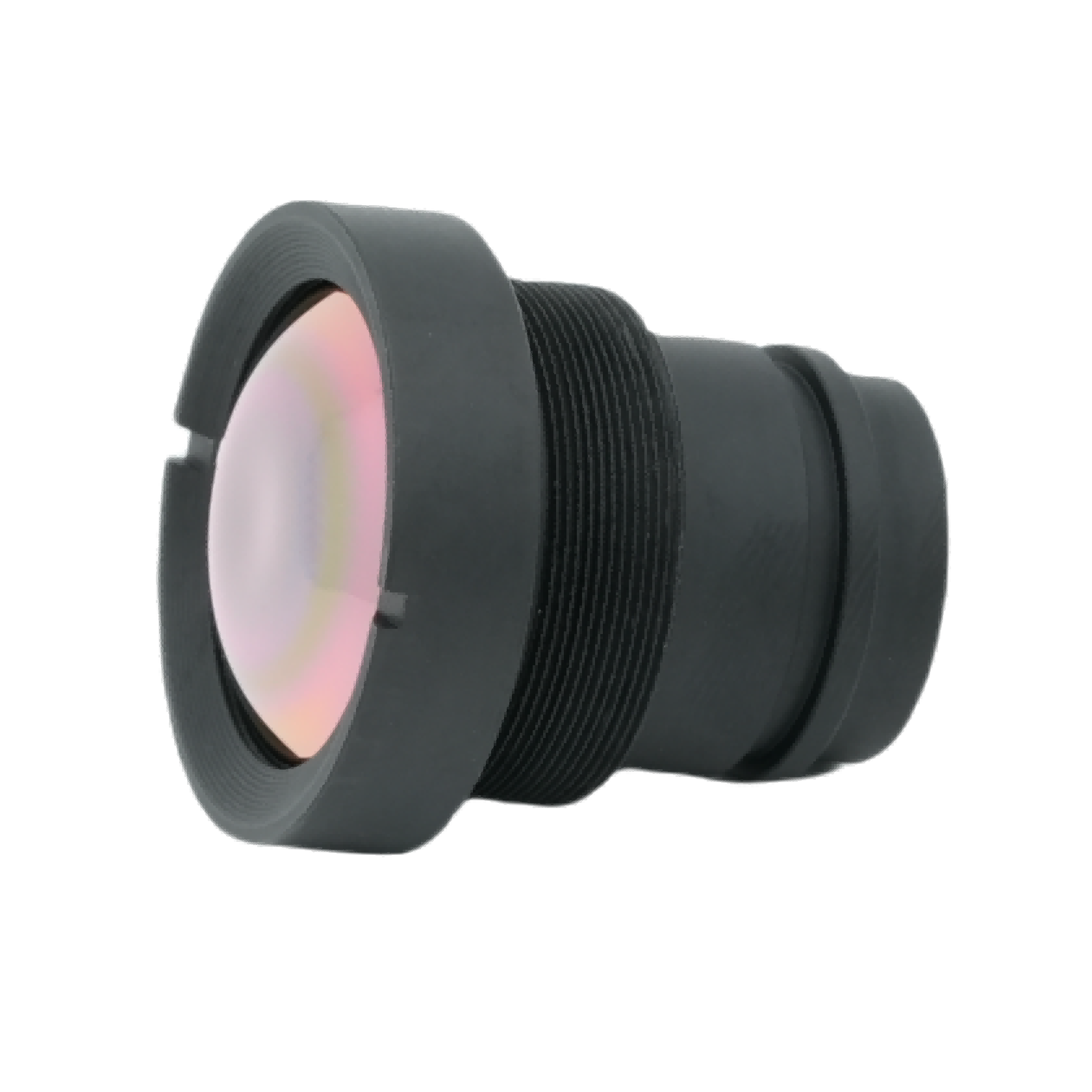

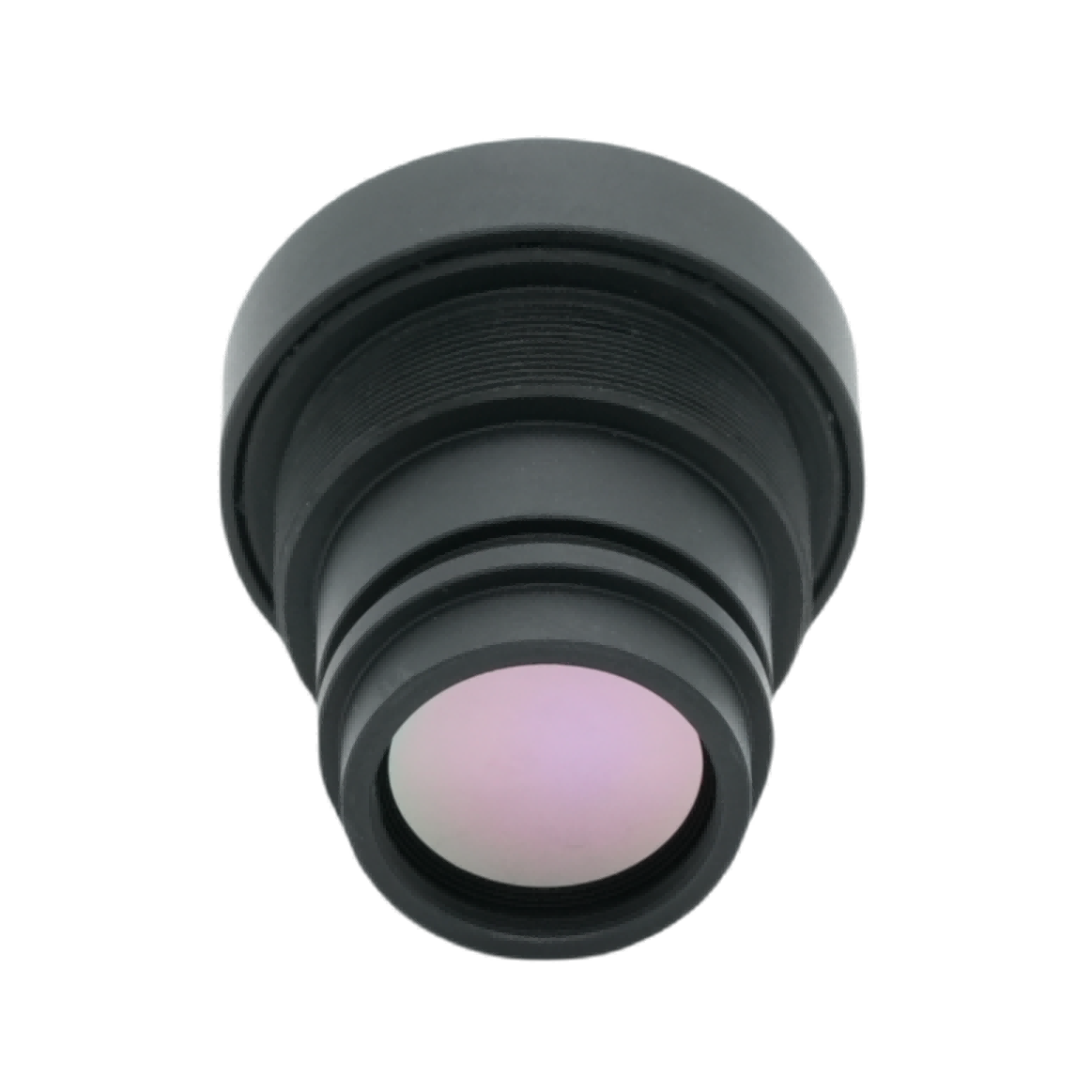

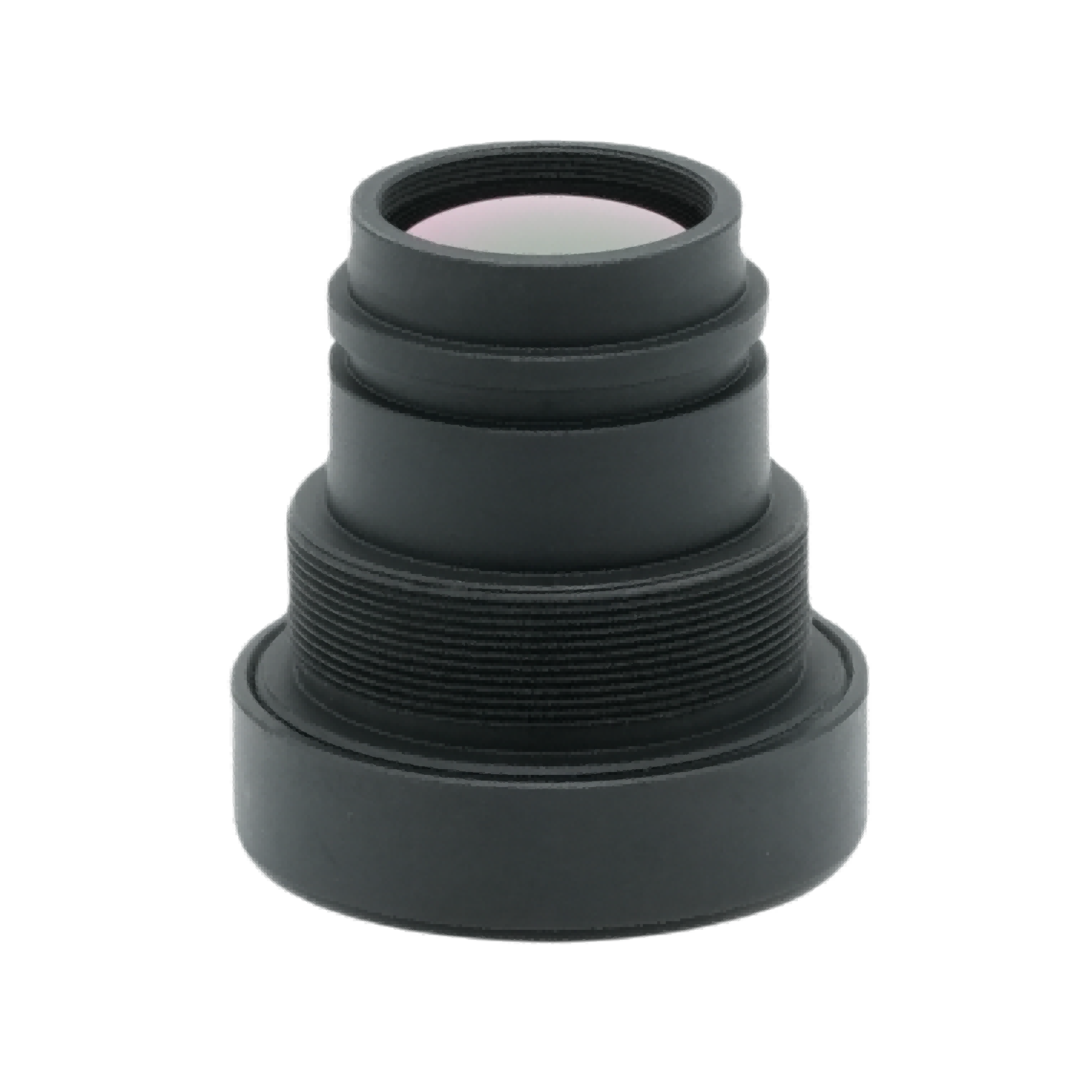

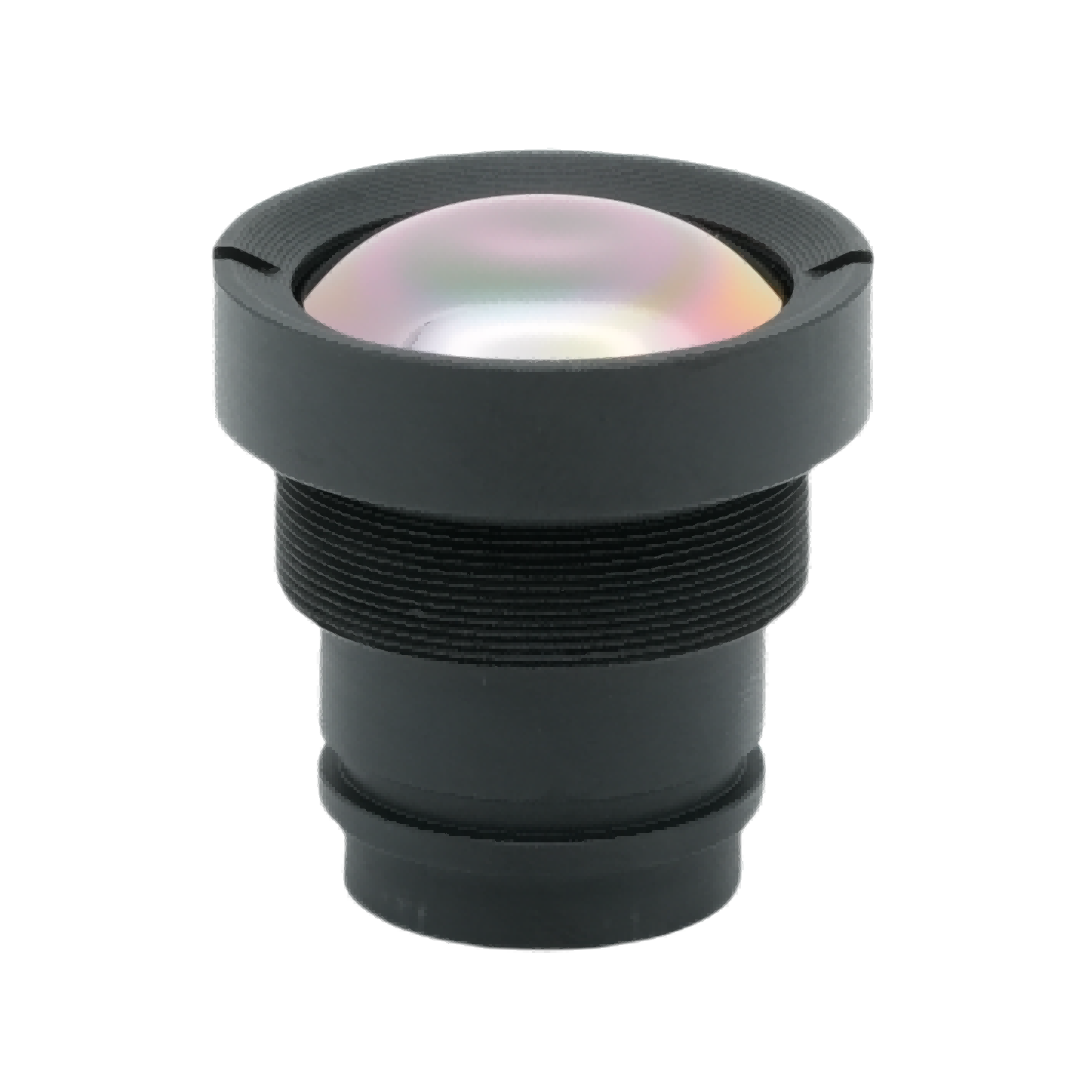

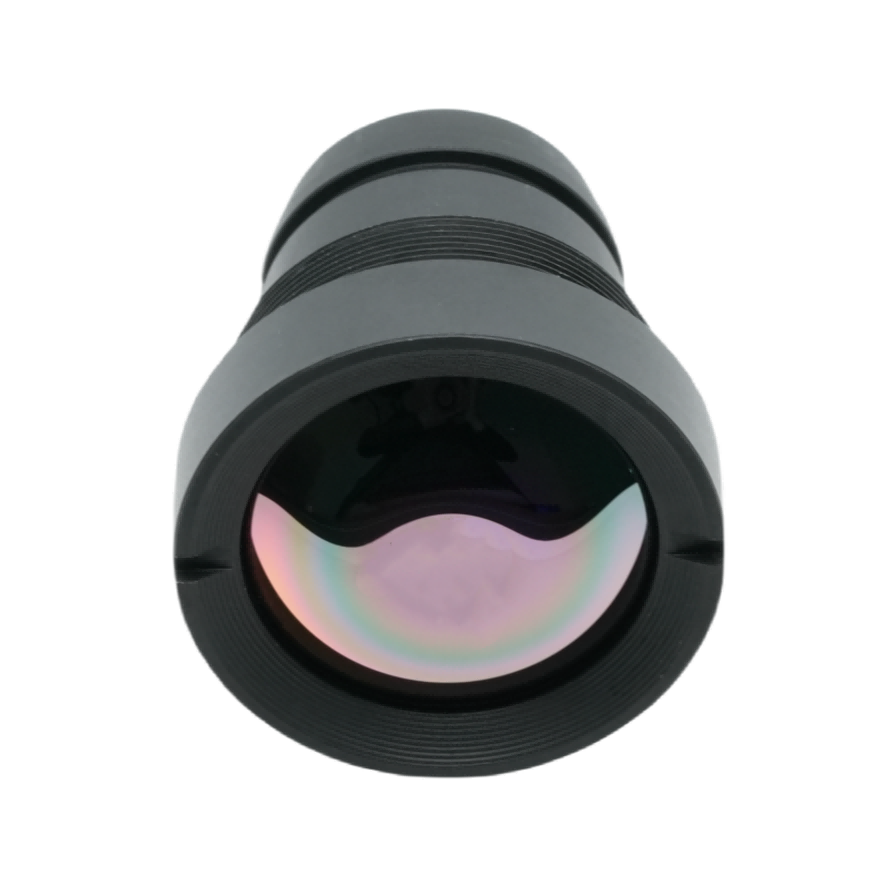

Wyprodukowano i dostarczono przezBOSHI OptycznyTechnologia, toObiektyw termowizyjny F1.0 o ogniskowej 4,1 mmsłuży jako ultraszerokokątny obiektyw na podczerwień dostosowany do rozdzielczości 640 × 512 i niechłodzonych matryc podczerwieni o wielkości 12 μm pikseli. W tej termowizyjnej soczewce na podczerwień zastosowano zaawansowaną odsłoniętą powłokę przeciwodblaskową AR, która zapewnia przepuszczalność podczerwieni powyżej 88%. Jako profesjonalna soczewka optyczna na podczerwień firmy BOSHI Optical Technology, to urządzenie jest wyposażone w przednią soczewkę o stopniu ochrony IP67, lekką konstrukcję o wadze około 25 g i niezawodną stabilność optyczną w szerokich temperaturach. Obsługuje bezproblemową integrację z kompaktowymi, niechłodzonymi systemami kamer termowizyjnych, a jego szeroka konstrukcja FOV zapewnia szerokie pokrycie sceny w różnych scenariuszach wdrażania obrazowania termowizyjnego.

Szczegółowy opis produktu

Parametr

Specyfikacje optyczne. Ten obiektyw optyczny na podczerwień ma ogniskową 4,1 mm i bardzo dużą aperturę F1,0. Duża wartość przysłony zapewnia wysoką zdolność pochłaniania światła podczerwonego. Takie parametry optyczne stanowią podstawową gwarancję wyraźnego obrazu termicznego soczewki na podczerwień w warunkach pracy w niskiej temperaturze i przy niskim promieniowaniu.

Dopasowanie detektora. Obiektyw został zaprojektowany specjalnie dla detektorów podczerwieni o rozdzielczości 640×512 i wielkości piksela 12 µm. Osiąga wysoki stopień dopasowania do popularnych formatów niechłodzonych czujników termicznych i pozwala uniknąć odchyleń obrazu spowodowanych niedopasowaniem obiektywu do czujnika.

Pole widzenia. Realizuje pole widzenia 130° po przekątnej, 102° w poziomie i 83° w pionie. Użytkownicy mogą uzyskać pokrycie sceny o dużym zasięgu bez mechanicznych elementów skanujących, co upraszcza ogólny schemat mechaniczny sprzętu termowizyjnego.

Wydajność ostrości. Zakres ciągłego ustawiania ostrości obejmuje zakres od 0,5 m do nieskończoności. Funkcja ustawiania ostrości uwzględnia prace inspekcyjne z bliskiej odległości i zadania obserwacyjne na duże odległości, a także poszerza granicę odległości użytecznej dla tego obiektywu o ogniskowej 4,1 mm.

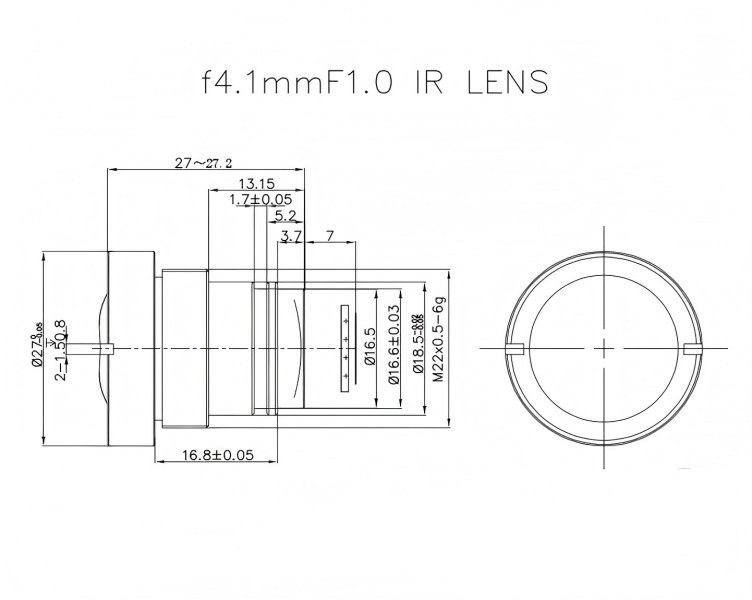

Indeks środowiskowy i mechaniczny. Zakres temperatury roboczej sięga -40 ℃ ~ + 80 ℃. Przednia soczewka osiąga stopień wodoodporności i pyłoszczelności IP67. Stosuje standardowy interfejs gwintowy M22 × 0,5 dla wygodnej operacji montażu. Masa netto utrzymuje się na poziomie około 25 g, co stwarza korzystne warunki do rozwoju lekkiego sprzętu.

Wskaźniki jakości obrazowania. Wyposażony w powłokę antyrefleksyjną AR, przepuszczalność optyczna przekracza 88%. Oświetlenie względne pozostaje wyższe niż 80%. Wartość zniekształceń jest kontrolowana poniżej 45%. Zestaw wskaźników równoważy funkcję obrazowania szerokokątnego i rzeczywistą jakość obrazu.

Zalety wydajności

Doskonała czułość termiczna przy słabym oświetleniu. Maksymalny otwór przysłony F1,0 zwiększa efektywność gromadzenia energii promieniowania. W warunkach słabego oświetlenia i słabego promieniowania ta termiczna soczewka na podczerwień może wyraźnie podnieść kontrast obrazu termowizyjnego. Zmniejsza ryzyko rozmycia obrazu, gdy docelowy sygnał podczerwieni jest słaby.

Ultraszeroki zasięg. Pole widzenia o szerokości 130° po przekątnej może pokryć większy obszar monitorowania dla pojedynczego urządzenia. Strona projektu może odpowiednio zmniejszyć liczbę rozmieszczonych kamer termowizyjnych w celu monitorowania całego obszaru. Zapewnia to bezpośrednią redukcję całkowitego kosztu budowy systemu.

Stabilna jednolitość obrazowania. Ponad 80% oświetlenia względnego skutecznie tłumi zjawisko winietowania. Jasność utrzymuje się na stałym poziomie w całym kadrze obrazu. Transmitancja wynosząca ponad 88% zmniejsza straty energii podczerwieni w ścieżce transmisji optycznej. Technologia optyczna BOSHI przeprowadza wielokrotną kalibrację tej soczewki optycznej na podczerwień, aby zapewnić jednolitą moc wyjściową w długotrwałym, ciągłym stanie pracy.

Silna trwałość środowiskowa. Ochrona przedniej soczewki IP67 oraz szeroki zakres temperatur pracy zapewniają stabilną pracę w deszczu, kurzu, ekstremalnie niskich i wysokich temperaturach. Obiektyw nie wymaga częstej ręcznej konserwacji i nadaje się do stosowania na zewnątrz i w trudnych warunkach przemysłowych.

Kompaktowa i łatwa integracja. Lekka konstrukcja o wadze 25 g i standardowe mocowanie M22 × 0,5 zmniejszają trudność projektowania mechanicznego zminiaturyzowanych urządzeń termowizyjnych. Projektanci sprzętu mogą zaoszczędzić prace związane z modyfikacjami konstrukcyjnymi podczas integracji produktu.

Elastyczna możliwość ustawiania ostrości. Minimalna odległość ostrzenia wynosząca 0,5 m umożliwia wykrywanie bliskich obiektów. W porównaniu z obiektywami stałoogniskowymi przeznaczonymi wyłącznie do dalekiego zasięgu, ten produkt o ogniskowej 4,1 mm poszerza granice zastosowań i spełnia wymagania dotyczące obserwacji na różnych dystansach.

Pola aplikacji

Monitorowanie bezpieczeństwa obwodowego. Ta soczewka termiczna na podczerwień o szerokim polu widzenia FOV zapewnia szerokokątny nadzór termowizyjny fabryk, parków, stref przygranicznych i obszarów mieszkalnych. Wykonuje detekcję włamań w dzień i w nocy bez zasilania światłem widzialnym. Monitorowanie bezpieczeństwa obwodu to jeden z kluczowych kierunków zastosowań produktów firmy BOSHI Optical Technology.

Przemysłowa inspekcja termiczna. Soczewka optyczna na podczerwień umożliwia sprawdzanie temperatury sprzętu, wykrywanie uszkodzeń szafy elektrycznej, kontrolę wycieków termicznych rurociągów i patrolowanie bezpieczeństwa w fabryce. Personel terenowy może na czas wykryć nieprawidłowe źródła ciepła, aby zapobiec wypadkom związanym z bezpieczeństwem pracy.

Inteligentny transport i wizja pojazdu. Można go zastosować do termowizji samochodowej w nocy i monitorowania ruchu drogowego. We mgle, w nocy i przy słabej widoczności wydajność dopasowywania rozdzielczości 640 × 512 pomaga zakończyć prace związane z identyfikacją pieszych i przeszkód.

Ładunek systemów bezzałogowych. Dzięki swojej lekkości wynoszącej 25 g obiektyw działa jak lekki ładunek termiczny dla UAV, robotów i bezzałogowych pojazdów naziemnych. Podejmuje misje poszukiwawczo-ratownicze, monitorowanie pożarów i patrolowanie terenu.

Bezpieczeństwo publiczne i ratownictwo. Podczas gaszenia pożarów w zakresie pozycjonowania termicznego oraz w misjach poszukiwawczo-ratowniczych sprawdza się dobrze w ciemnych, zadymionych lub słabo zasłoniętych miejscach. Sygnały termiczne mogą przedostać się przez częściowe zakłócenia dymu i zablokować pozycję celu.

Monitoring rolnictwa i środowiska. Operatorzy przeprowadzają analizę temperatury roślinności, obserwację dzikiej przyrody i śledzenie dystrybucji ciepła w środowisku za pomocą tej termicznej soczewki na podczerwień. Zapewnia skuteczne wsparcie danych dla badań rolniczych i badań środowiska ekologicznego.
