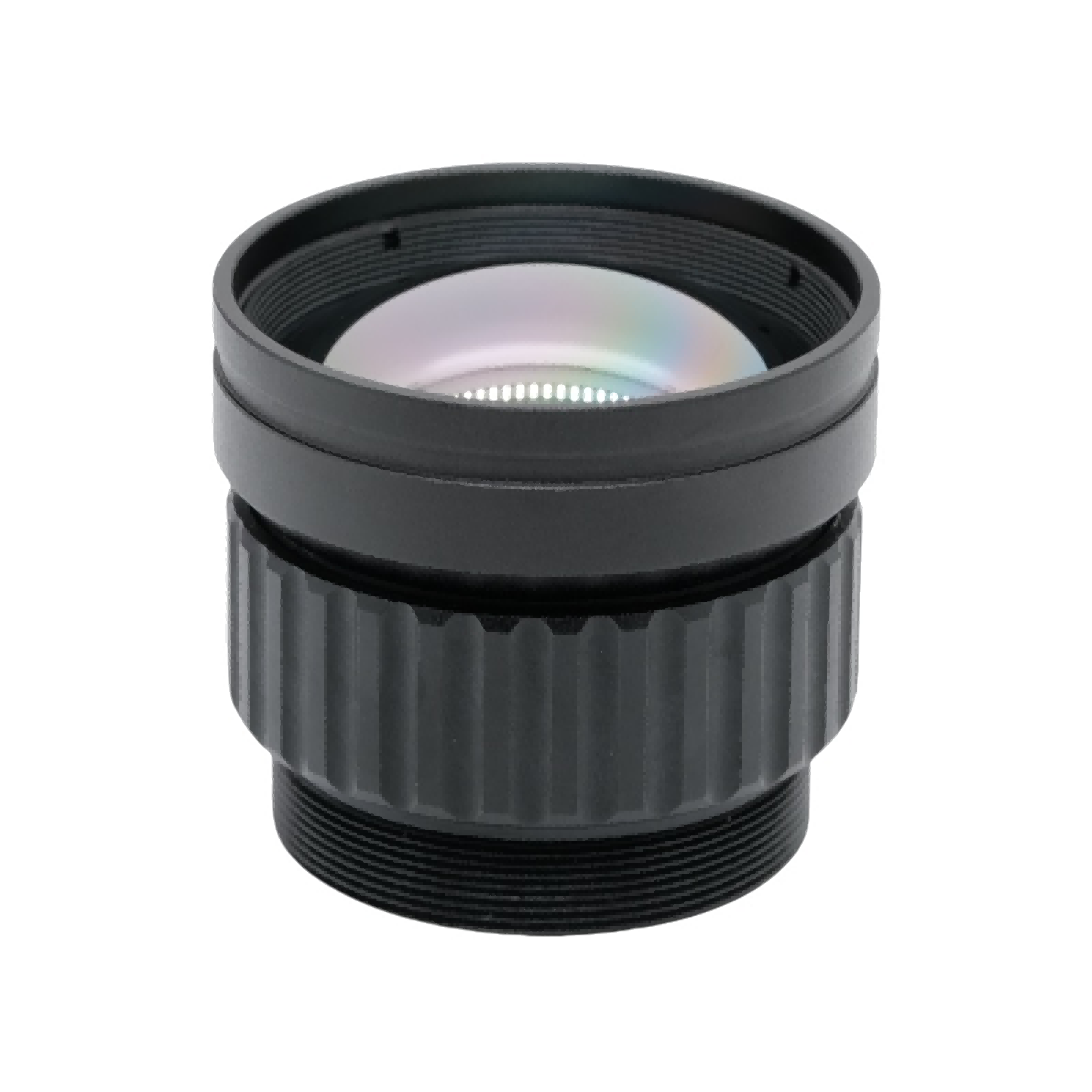

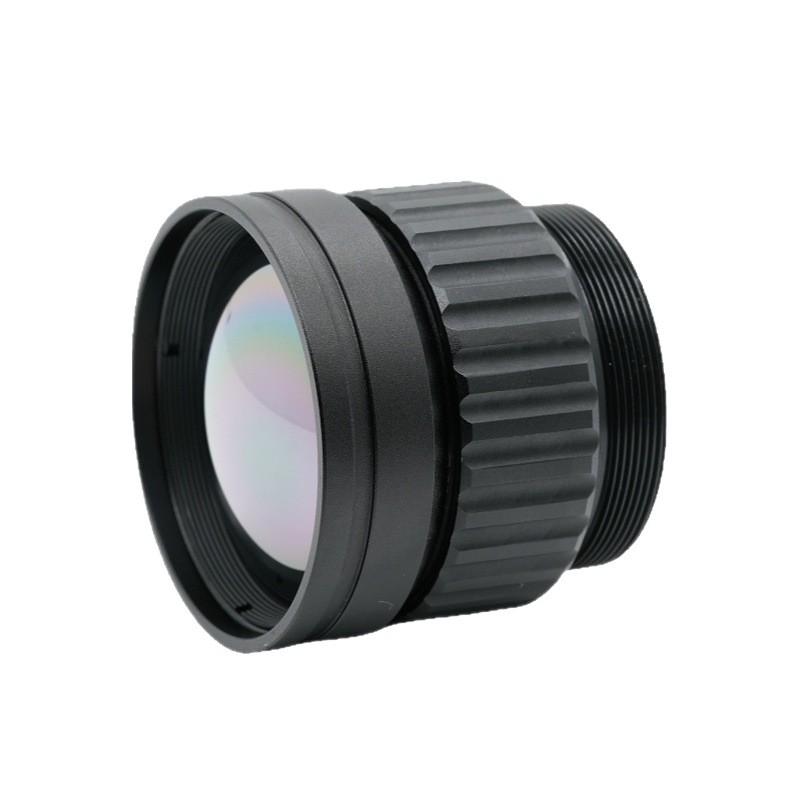

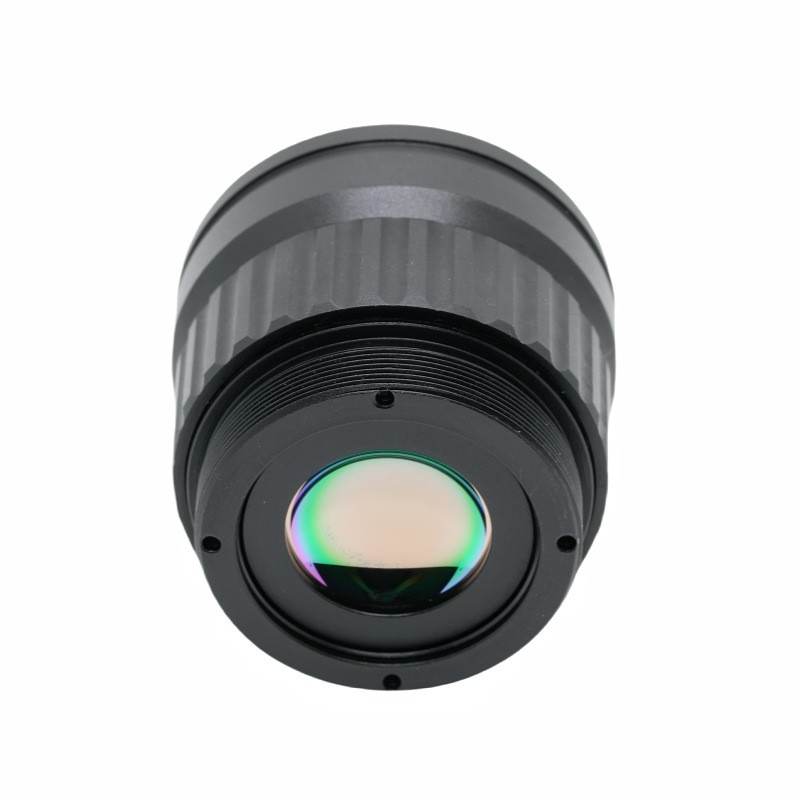

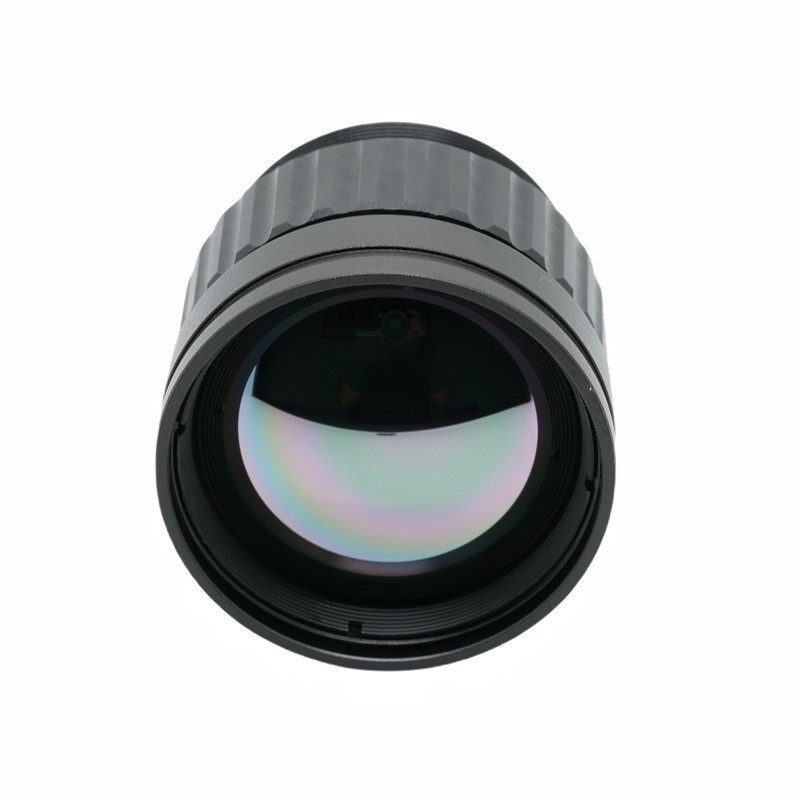

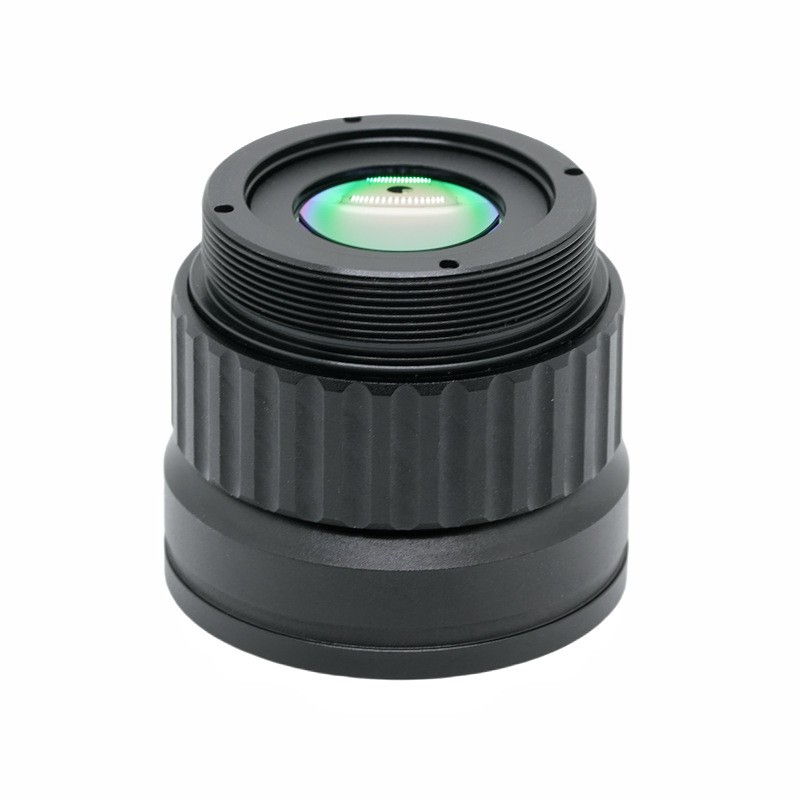

Obiektyw termowizyjny 35 mm

Krótki opis produktu

Ten wysokowydajny obiektyw termowizyjny 35 mm został opracowany i wyprodukowany przez firmę ShangHai SILK Optical Technology CO., LTD i dostosowany do urządzeń termowizyjnych na podczerwień o długich falach, pracujących w paśmie widmowym 8–12 μm. Ten obiektyw na podczerwień, wyposażony w dużą aperturę F1.0, zapewnia wyjątkową zdolność zbierania światła, zapewniając wyraźny obraz termiczny w warunkach słabego oświetlenia i złożonych warunków otoczenia. Soczewka termowizyjna, kompatybilna z niechłodzonymi detektorami podczerwieni o wymiarach 640 × 512 i średnicy 12 μm, obsługuje zakres ostrości 2 m w nieskończoności, co pozwala dostosować się zarówno do obserwacji z bliskiej odległości, jak i monitorowania na duże odległości. Element przedni osiąga stopień ochrony IP67, umożliwiając stabilną pracę w trudnych warunkach zewnętrznych. Dzięki wysokiej transmitancji powyżej 92% i niskim zniekształceniom ten element optyczny gwarantuje jednolitą jakość obrazu w całym polu widzenia. ShangHai SILK Optical Technology CO., LTD ściśle wdraża optymalizację optyczną tego obiektywu, dzięki czemu jest on niezawodnym rozwiązaniem optycznym do monitorowania przemysłowego, ochrony obwodowej i innych systemów termowizyjnych na podczerwień.

Szczegółowy opis produktu

1. Parametr

Ogniskowa i przysłona:Ogniskowa 35 mm w połączeniu z dużą przysłoną F1.0. Duża apertura znacznie poprawia strumień świetlny, który ma kluczowe znaczenie w przypadku przechwytywania słabych sygnałów przez obiektyw podczerwieni o długich falach.

Kompatybilność detektora:Pasuje do detektora 640×512,12 μm, doskonale dostosowując się do głównego nurtu sprzętu z niechłodzonymi soczewkami podczerwieni dla kamer termowizyjnych klasy masowej.

Indeks optyczny:Transmitancja ≥92%, oświetlenie względne ≥90%, zniekształcenie ≤‑1,5%. Powłoka optyki z odsłoniętym ekranem HD zmniejsza utratę odbicia podczerwieni w obiektywie termowizyjnym.

Ostrość i pole widzenia:Pole widzenia 12,5°(H)×10,3°(V), zakres ostrości od 2m do nieskończoności, umożliwiające zarówno inspekcje z bliskiej odległości, jak i obserwacje na duże odległości.

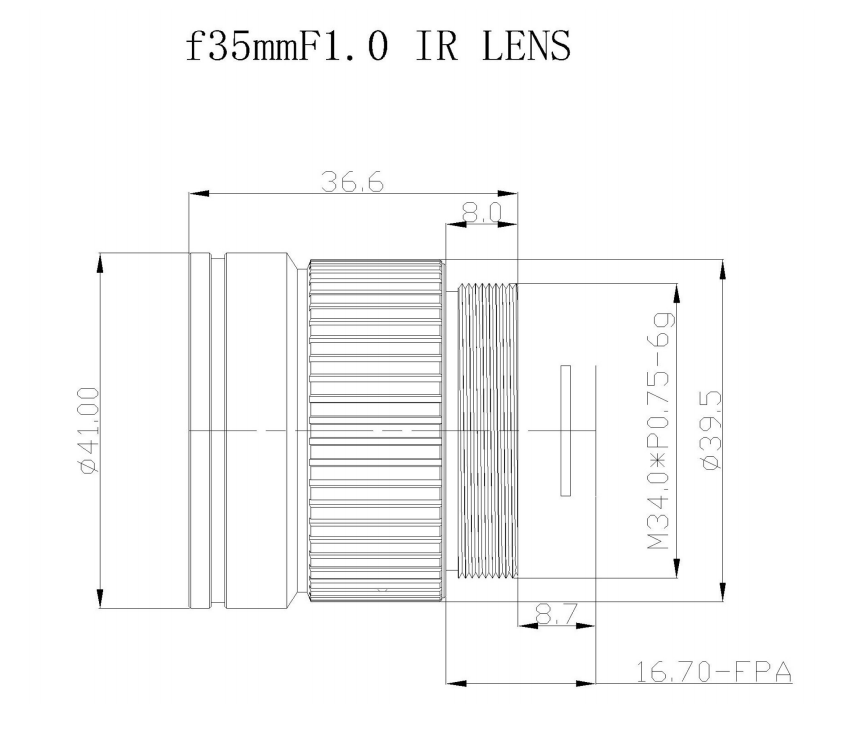

Specyfikacja mechaniczna i środowiskowa:Mocowanie M34×0,75 umożliwiające wygodny montaż; Stopień wodoodporności IP67 z przodu; temperatura pracy – 40℃ ~ +80℃. Robocza długość fali 8–12 μm spełnia standardowe wymagania termowizyjne LWIR.

Wyprodukowane przezShangHai SILK Optical Technology CO., LTD,każdy parametr tej soczewki na podczerwień jest skalibrowany pod kątem praktycznego zastosowania w terenie.

2. Zalety wydajności

Doskonałe wykorzystanie światła podczerwonego:Jako wysokiej jakości obiektyw termowizyjny, transmitancja ≥92% minimalizuje utratę sygnału podczerwieni; Powłoka przeciwodblaskowa HD dodatkowo zwiększa skuteczność odbioru sygnału przez obiektyw podczerwieni o długich falach.

Doskonała jednolitość obrazu:Oświetlenie względne ≥90% zapewnia stałą jasność w całej klatce obrazu, bez wyraźnych ciemnych narożników dla obiektywu na podczerwień. Zniekształcenie ≤-1,5% pozwala zachować geometrię sceny rzeczywistej na potrzeby sygnałów wyjściowych monitorowania.

Wytrzymała zdolność adaptacji na zewnątrz:Stopień ochrony przedniego elementu obiektywu termowizyjnego o stopniu ochrony IP67 jest odporny na kurz, deszcz i zachlapania. Szeroki zakres temperatur roboczych – 40 ℃ ~ + 80 ℃ zapewnia stabilną pracę w mroźnej zimie i na zewnątrz o wysokiej temperaturze.

Elastyczna regulacja ostrości:Zakres ostrości 2 m-∞ umożliwia niechłodzonemu obiektywowi na podczerwień przełączanie między kontrolą punktową krótkiego zasięgu a obserwacją dalekiego zasięgu bez wymiany obiektywu.

Znormalizowany interfejs:Mocowanie z gwintem M34×0,75 upraszcza integrację kamery, pomagając klientom szybko zamontować ten obiektyw termowizyjny w gotowych urządzeniach termowizyjnych.

Firma ShangHai SILK Optical Technology CO., LTD przeprowadza przed dostawą rygorystyczne testy optyczne każdego egzemplarza tej soczewki na podczerwień.

3. Pola aplikacji

Nadzór obwodowy i obrona granic:Ten obiektyw termowizyjny przeznaczony jest do zewnętrznych kamer termowizyjnych do całodobowego wykrywania włamań w każdych warunkach pogodowych; Soczewka na podczerwień o dużej aperturze rejestruje sygnatury cieplne w dzień i w nocy bez światła widzialnego.

Monitorowanie stanu przemysłowego:Soczewka na podczerwień o długich falach umożliwia kontrolę przegrzania sprzętu i kontrolę termiczną sprzętu w sieci energetycznej; Stopień ochrony IP67 pozwala na pracę niechłodzonej soczewki na podczerwień w zewnętrznych obiektach przemysłowych.

Monitorowanie bezpieczeństwa i ruchu:Obiektyw termowizyjny jest zintegrowany z kamerami termowizyjnymi w celu monitorowania przepływu ruchu i alarmowania o nieprawidłowym źródle ciepła w tunelach i na poboczach dróg.

Zapobieganie pożarom i wczesne ostrzeganie:Soczewka na podczerwień o średnicy 8–12 μm wykrywa sygnatury cieplne pożaru na wczesnym etapie, co pozwala zapobiegać pożarom lasów i monitorować ryzyko w magazynie.

Obserwacja termowizyjna z pojazdu:Wytrzymała konstrukcja tego obiektywu termowizyjnego dostosowuje systemy termowizyjne montowane w pojeździe do prowadzenia rozpoznania w każdych warunkach pogodowych.

ShangHai SILK Optical Technology CO., LTD zapewnia konfigurowalne wsparcie techniczne klientom stosującym tę soczewkę na podczerwień w wyżej wymienionych scenariuszach.
