3.26 Soczewka z czarnym światłem

Krótki opis produktu

BOSHI OptycznyTechnologia projektuje i produkuje ten wysokowydajny obiektyw szerokokątny dostosowany do urządzeń obrazujących opartych na matrycy 1/2,7. Jako obiektyw stałoogniskowy 3,26 mm z niezwykłą dużą przysłoną F1,0, doskonale radzi sobie z rejestrowaniem wyraźnych i jasnych obrazów nawet przy słabym oświetleniu otoczenia, co znacznie zmniejsza rozmycie spowodowane ruchem i poprawia jakość obrazowania przy słabym oświetleniu w zastosowaniach związanych z bezpieczeństwem i monitorowaniem. Ten obiektyw CCTV z mocowaniem M12 zapewnia pole widzenia po przekątnej 129,5 stopnia, umożliwiając szerokie pokrycie sceny z mniejszą liczbą martwych punktów w przypadku nadzoru dużego obszaru. Jest wyposażony w wbudowany filtr odcinający podczerwień 650 nm, który zapewnia dokładne oddawanie kolorów w warunkach światła widzialnego, zapewniając realistyczny obraz do monitorowania w ciągu dnia.

Dzięki kompaktowej długości całkowitej wynoszącej 22,5 mm obiektyw z łatwością mieści się w różnych obudowach aparatów kompaktowych i umożliwia elastyczną instalację w sytuacjach o ograniczonej przestrzeni. Utrzymuje stabilne parametry optyczne w zakresie temperatur roboczych od -20 ℃ do 70 ℃, dostosowując się zarówno do warunków wewnętrznych, jak i trudnych warunków zewnętrznych. Technologia optyczna BOSHI stosuje ścisłą kontrolę jakości każdego ogniwa produkcyjnego, aby zapewnić stałą wydajność i długą żywotność. Ten obiektyw o dużej aperturze F1.0 jest ekonomicznym rozwiązaniem dla nowoczesnych systemów CCTV, monitoringu wnętrz i ogólnych projektów obrazowania przemysłowego, które wymagają szerokiego zasięgu i niezawodnej wydajności przy słabym oświetleniu.

Szczegółowy opis produktu

Szczegółowy parametr

1. Podstawowe specyfikacje optyczne: Ta soczewka z czujnikiem 1/2,7 ma efektywną ogniskową 3,26 mm z tolerancją ± 5% i maksymalną liczbę F 1,0 z tolerancją ± 5%, tworząc układ optyczny o dużej aperturze zapewniający wysoki poziom dopływu światła. Maksymalny okrąg obrazowy osiąga średnicę 7,2 mm, co w pełni pokrywa obszar obrazowania czujników 1/2,7 cala bez winietowania na krawędzi czujnika. Optyczna tylna ogniskowa wynosi 4,55 mm, w tym 0,3 mm szkło IR i 0,4 mm osłona w ośrodku powietrznym, a mechaniczna tylna ogniskowa wynosi 4,53 mm, co idealnie pasuje do standardowych kamer z mocowaniem M12.

2. Pole widzenia i zniekształcenie optyczne: w przypadku czujników 1/2,7 cala obiektyw zapewnia pole widzenia po przekątnej 129,5 stopnia, pole widzenia w poziomie 109,4 stopnia i pole widzenia w pionie 58,2 stopnia, umożliwiając rejestrowanie ultraszerokiej sceny w kompaktowej obudowie. Jego zniekształcenie optyczne wynosi mniej niż -52,6%, co stanowi typowy kompromis konstrukcyjny w przypadku optyki szerokokątnej w celu uzyskania tak szerokiego pokrycia. Główny kąt rozsyłu światła jest kontrolowany na poziomie 11,5 stopnia, co zapewnia dobre dopasowanie do głównych czujników obrazu i ogranicza cieniowanie i przesunięcie kolorów na krawędziach obrazu.

3. Struktura i parametry środowiskowe: Obiektyw ma całkowitą długość 22,5±0,3 mm ze standardowym mocowaniem M12, kompatybilny z większością kamer pokładowych i kompaktowych urządzeń obrazujących. Uchwyt wykonany jest z materiału PC plus GF, co zapewnia dobrą wytrzymałość konstrukcyjną i odporność na temperaturę. Długość fali odciętej o 50% przez wbudowany filtr wynosi 650±10nm i jest zoptymalizowana do obrazowania w świetle widzialnym. Obsługuje zakres temperatur roboczych od -20 ℃ do 70 ℃ i zakres temperatur przechowywania od -40 ℃ do 85 ℃, dostosowując się do różnych warunków klimatycznych. Technologia optyczna BOSHI weryfikuje każdy parametr poprzez rygorystyczne testy, aby zapewnić pełną zgodność ze specyfikacjami projektowymi.

Szczegółowe zalety wydajności

1. Wyjątkowe możliwości obrazowania przy słabym oświetleniu: konstrukcja z dużą przysłoną F1.0 umożliwia obiektywowi przesyłanie znacznie większej ilości światła otoczenia do czujnika obrazu, co znacznie poprawia jasność obrazu i redukuje szumy w warunkach słabego oświetlenia. W porównaniu ze zwykłymi obiektywami F1.8 lub F2.0, ten stałoogniskowy obiektyw 3,26 mm może uchwycić wyraźniejsze szczegóły w ciemnym otoczeniu bez dodatkowego światła wypełniającego podczerwień, obniżając całkowity koszt kompletnych systemów nadzoru.

2. Bardzo szeroki kąt pokrycia z równomiernym oświetleniem: ten szerokokątny obiektyw 129,5 stopnia obejmuje znacznie większy obszar monitorowania niż standardowe obiektywy stałoogniskowe, zmniejszając liczbę kamer potrzebnych do obsługi pojedynczej sceny oraz obniżając całkowite koszty instalacji i sprzętu. Jego względne oświetlenie wynosi ponad 42%, co oznacza, że ​​obszar brzegowy obrazu zachowuje akceptowalną jasność zamiast oczywistych ciemnych rogów, zapewniając stałą jakość obrazu w całym kadrze.

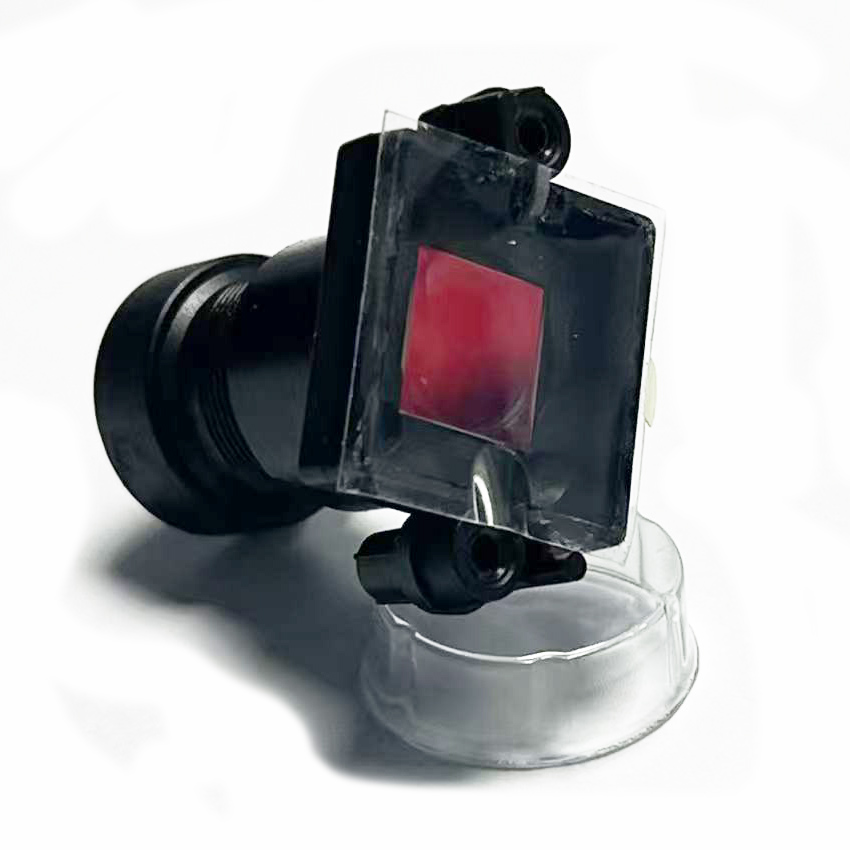

3. Wysoka niezawodność i uniwersalna kompatybilność: Zbudowany z trwałych materiałów i precyzyjnego montażu, obiektyw firmy BOSHI Optical Technology utrzymuje stabilne parametry optyczne w ekstremalnych zmianach temperatury i długotrwałej pracy. Standardowe mocowanie M12 zapewnia uniwersalną kompatybilność z większością kamer bezpieczeństwa, kamer przemysłowych i wbudowanych urządzeń obrazujących dostępnych na rynku. Wbudowany filtr odcinający podczerwień o długości fali 650 nm zapewnia naturalną reprodukcję kolorów podczas monitorowania w ciągu dnia, spełniając podstawowe wymagania konwencjonalnych systemów nadzoru wideo.

4. Kompaktowa i ekonomiczna konstrukcja: przy całkowitej długości wynoszącej zaledwie 22,5 mm obiektyw mieści się w smukłych obudowach kamer i urządzeniach o niewielkich rozmiarach, dzięki czemu nadaje się do instalacji w ukryciu lub w miejscach o ograniczonej przestrzeni. Jego prosta konstrukcja ze stałą ogniskową zapewnia wysoką wydajność produkcji i niskie koszty konserwacji, zapewniając ekonomiczne rozwiązanie optyczne do projektów związanych z monitorowaniem rynku masowego i obrazowaniem.

Szczegółowe pola aplikacji

1. Całodzienny nadzór bezpieczeństwa: Ten obiektyw z czujnikiem 1/2,7 to idealny wybór do systemów monitorowania CCTV, w tym osiedli mieszkaniowych, budynków biurowych, parkingów, sklepów detalicznych i obszarów publicznych. Szeroki kąt pokrycia i duża przysłona F1.0 sprawiają, że nadaje się do 24-godzinnego monitorowania z wyraźnym obrazem zarówno w dzień, jak i w nocy przy słabym oświetleniu.

2. Wizja przemysłowa i monitorowanie sprzętu: Soczewka może być stosowana w ogólnych inspekcjach przemysłowych, monitorowaniu linii produkcyjnych i zautomatyzowanych zadaniach obrazowania. Standardowe mocowanie M12 i stabilna wydajność optyczna pasują do różnych kamer przemysłowych, obsługując wykrywanie defektów, monitorowanie stanu sprzętu i inne prace związane z wizją maszynową w środowiskach fabrycznych.

3. Wbudowane obrazowanie urządzeń inteligentnych: Dzięki kompaktowym rozmiarom i szerokiemu kątowi ten obiektyw o stałej ogniskowej 3,26 mm pasuje do inteligentnych urządzeń domowych, dzwonków wideo, kamer sportowych i innych wbudowanych produktów do przetwarzania obrazu. Zapewnia szerokie przechwytywanie scen na potrzeby inteligentnego rozpoznawania i monitorowania w czasie rzeczywistym w elektronice użytkowej.

4. Monitorowanie wnętrz o dużej powierzchni: w scenariuszach takich jak monitorowanie magazynu, monitorowanie holu, monitorowanie wind i obserwacja otwartej przestrzeni ten szerokokątny obiektyw monitorujący zapewnia efektywne pokrycie dużego obszaru przy mniejszej liczbie kamer. Niezawodna zdolność adaptacji do środowiska zapewnia długoterminową stabilną pracę w różnych warunkach wewnętrznych i łagodnych warunkach zewnętrznych.
