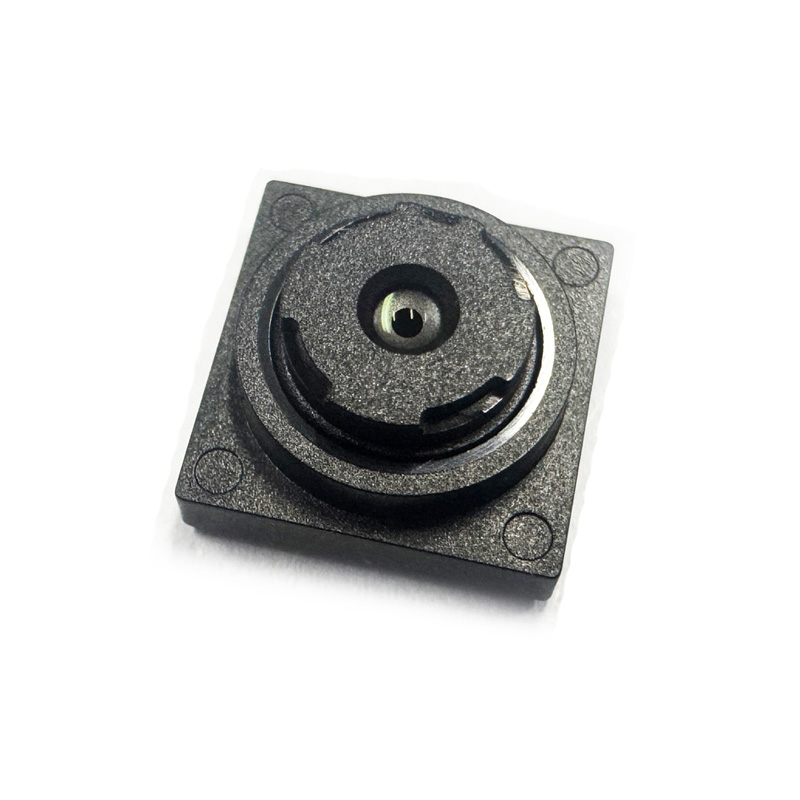

Soczewka stożkowa 3,05 mm

Informacje o produkcie

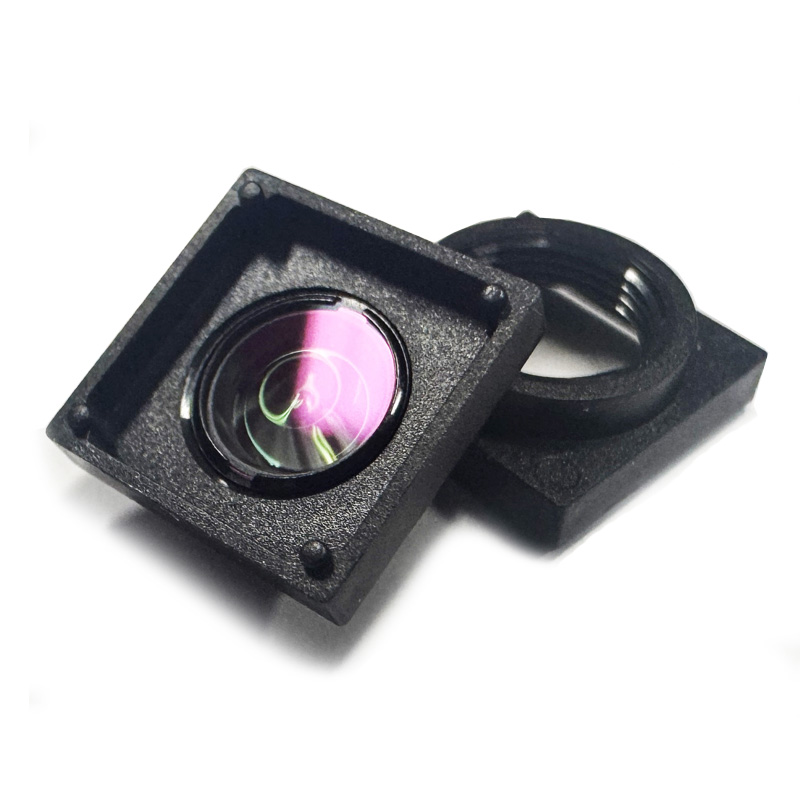

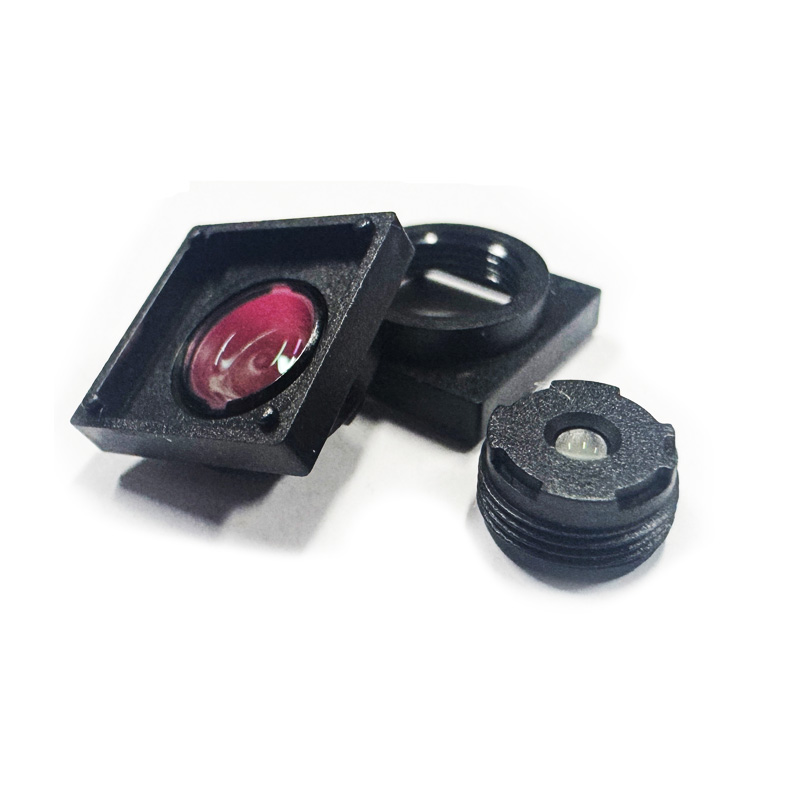

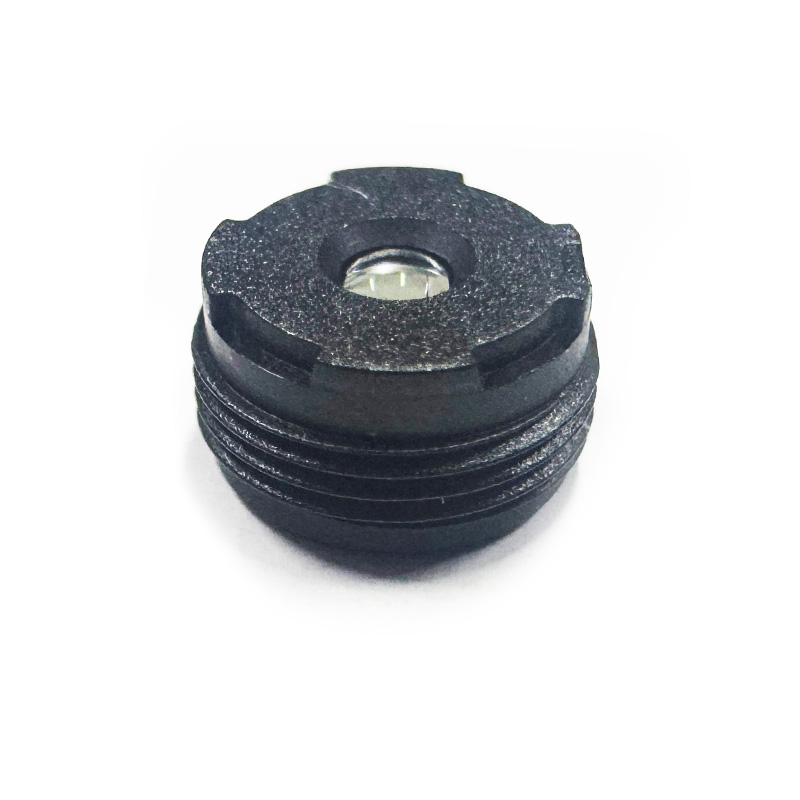

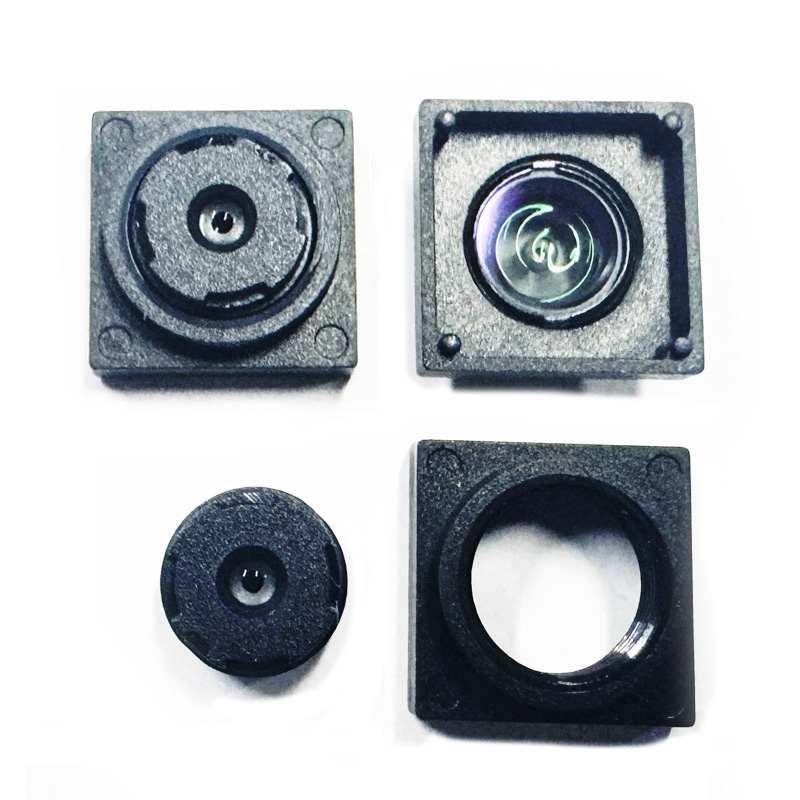

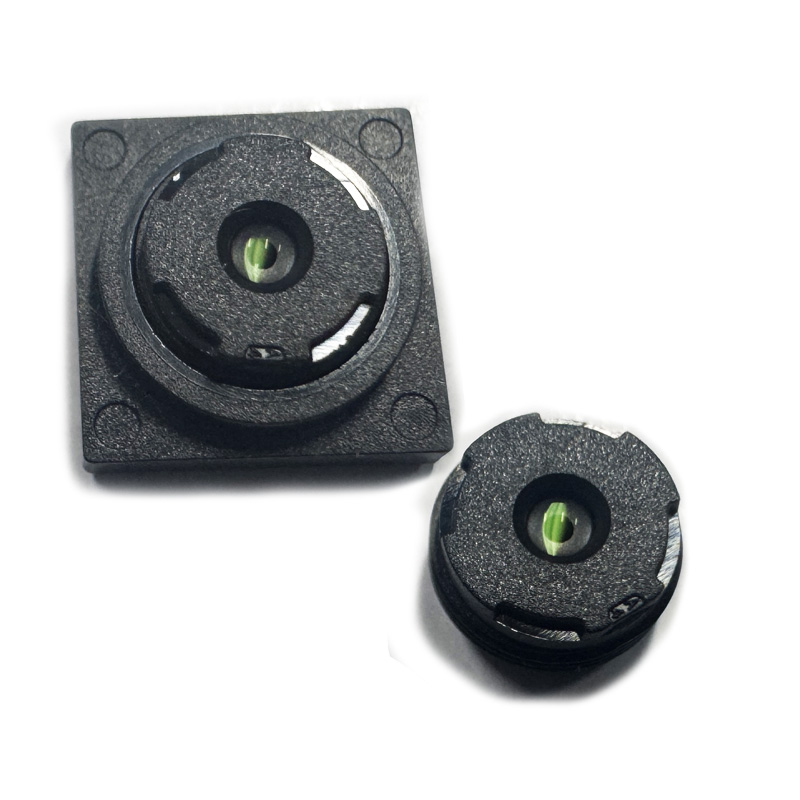

Ten kompaktowy obiektyw do widzenia maszynowego został wyprodukowany przez firmę ShangHai SILK Optical Technology CO., LTD i zoptymalizowany pod kątem czujnika 1/4" o rozdzielczości 2592*1944. Ten miniobiektyw wyposażony w niezawodny układ optyczny zapewnia stabilną wydajność obrazowania przy3,05 mmogniskowa i przysłona F5.0. Obsługuje okrąg obrazu o średnicy 4,8 mm i pole widzenia o przekątnej 72 stopni, spełniając wymagania dotyczące szerokiego pola widzenia dla kompaktowych modułów obrazowania. Konstrukcja obiektywu o niskim poziomie zniekształceń utrzymuje zniekształcenia telewizora poniżej 1,5%, a długość fali IRCF 650 nm filtruje niepożądane zakłócenia podczerwieni. Ultrakrótki TTL wynoszący 3,6 mm sprawia, że ​​nadaje się do integracji urządzeń o ograniczonej przestrzeni. ShangHai SILK Optical Technology CO., LTD przeprowadza ścisłą kontrolę optyczną każdej jednostki, zapewniając stałą jakość partii w projektach produkcji masowej. Ten ekonomiczny element optyczny z mocowaniem M5,5 idealnie nadaje się do małych systemów kamer wbudowanych w wielu scenariuszach konsumenckich i przemysłowych.

Szczegółowy opis produktu

Parametretreter

Podstawowe parametry optyczne: Obiektyw przyjmuje3,05 mmogniskowa z tolerancją ±5% w połączeniu z przysłoną F5.0 z tolerancją ±5%, równoważąca głębię ostrości i jasność obrazu. TTL sięga 3,6 ± 0,1 mm, co zapewnia ultrakompaktowy montaż. Długość fali IRCF 650 nm skutecznie blokuje rozproszone światło podczerwone, zapewniając realistyczne kolory w ciągu dnia.

Format obrazu i pole widzenia: Maksymalny okrąg obrazu wynosi Φ4,8 mm, idealnie pasuje do czujnika COMS 1/4" (2592*1944). Pole widzenia po przekątnej wynosi 72°, pole widzenia w poziomie 61°, pole widzenia w pionie 47°, co zapewnia szerokie pokrycie dla małych kamer.

Zniekształcenia i oświetlenie oraz CRA: zniekształcenia TV <1,5% dla reprodukcji w linii prostej; oświetlenie względne 42,8%±5% gwarantuje jednolitą jasność od środka do narożników; CRA<32,7° odpowiada kątowi głównego promienia głównego czujnika 1/4” w pikselach głównego nurtu, unikając winietowania i przesunięcia kolorów.

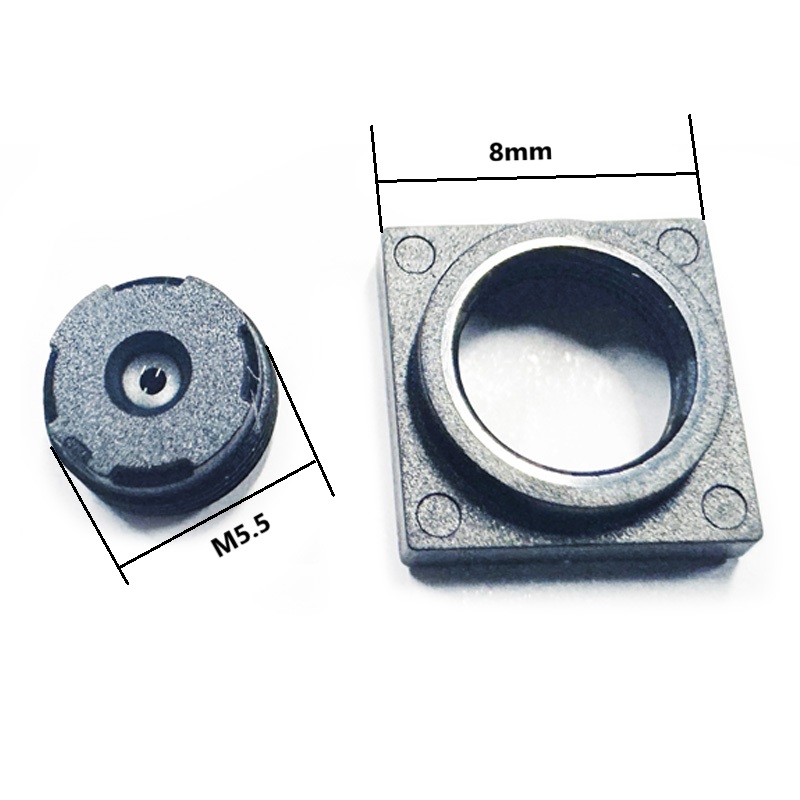

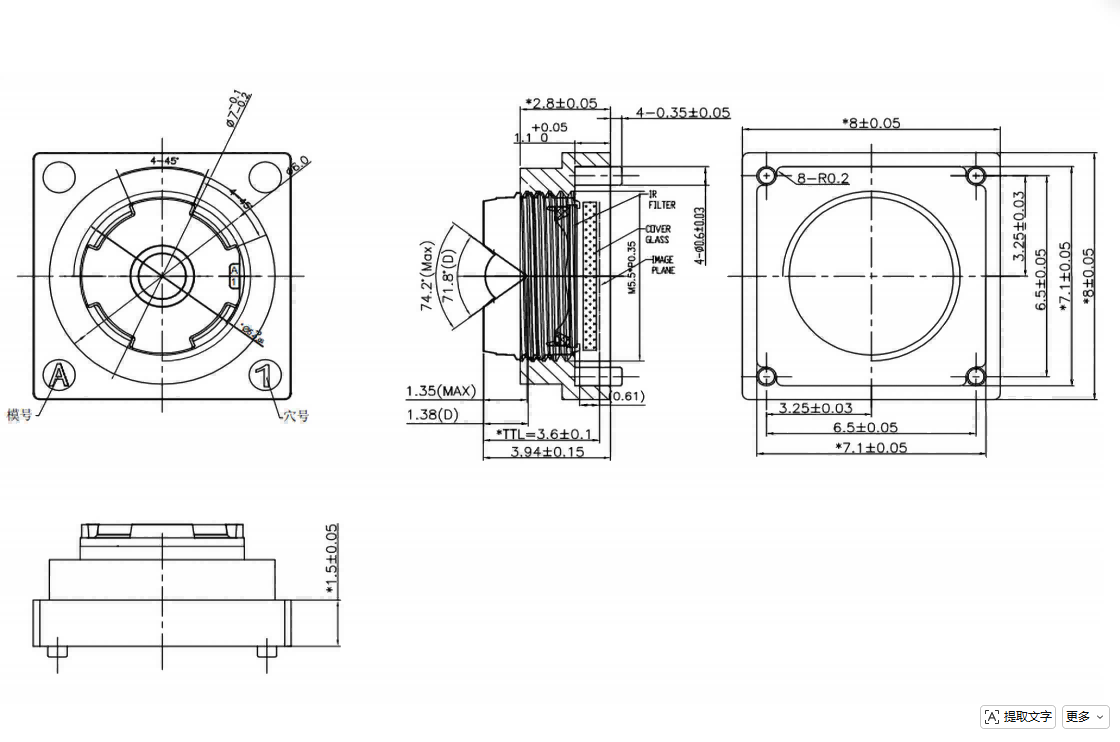

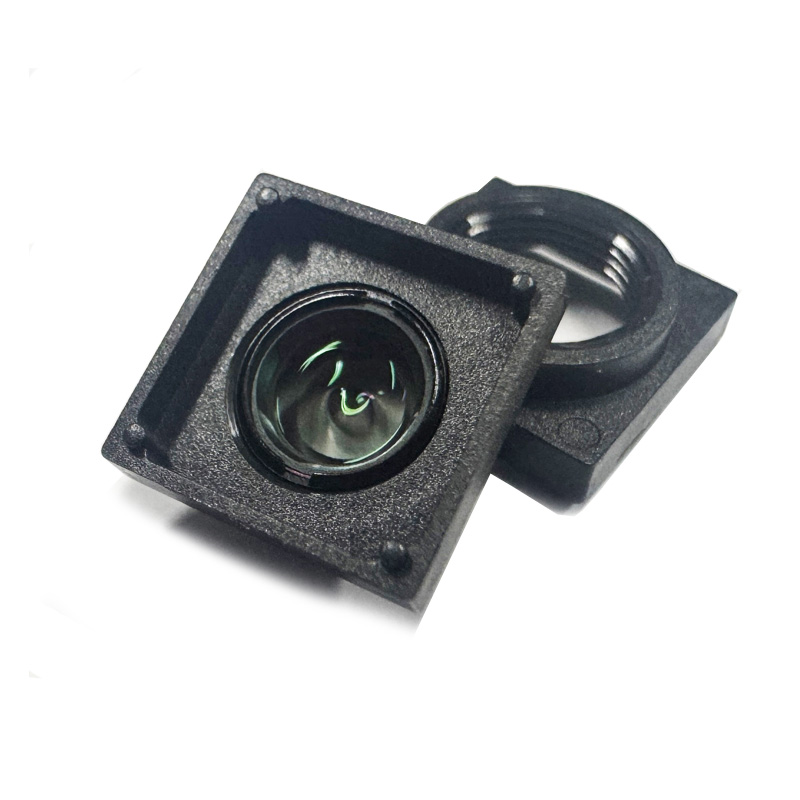

Interfejs mechaniczny: Standardowy uchwyt M5,5, łatwy do wyrównania i montażu dla modułów mikrokamer.

Wydajność Advantag

Wydajność optyczna o niskim poziomie zniekształceń: jako obiektyw o niskim poziomie zniekształceń, zniekształcenia telewizora wynoszące poniżej 1,5% zmniejszają zniekształcenia obrazu, co ma kluczowe znaczenie w przypadku zadań rozpoznawania i skanowania.

Kompaktowe wymiary mechaniczne: ten obiektyw typu miniboard ma całkowitą długość ścieżki wynoszącą tylko 3,6 mm i doskonale nadaje się do wąskiego sprzętu wbudowanego, w którym przestrzeń wewnętrzna jest bardzo ograniczona.

Dobrze dopasowana kompatybilność czujnika: Zaprojektowany wyłącznie do stosowania z obiektywami z czujnikiem 1/4”, okrąg obrazu o średnicy 4,8 mm i współczynnik CRA o wartości <32,7° zapobiegają ciemnym rogom i przesunięciu kolorów, zapewniając pełną grę pikseli czujnika.

Stabilne filtrowanie podczerwieni: odcięcie podczerwieni 650 nm eliminuje szumy podczerwieni, poprawiając wierność kolorów przy przechwytywaniu światła widzialnego.

Stała jakość produkcji masowej: każdy obiektyw produkowany przez ShangHai SILK Optical Technology CO., LTD przechodzi rygorystyczne testy optyczne, gwarantujące spójność parametrów w przypadku zamówień wielkoseryjnych.

Zastosowanien Pole

Miniaturowe kamery inteligentnego domu: ten obiektyw z mocowaniem M5,5 można zastosować do małych kamer do monitorowania wnętrz i kamer domofonowych, aby uchwycić szerokokątny, wyraźny obraz na żywo w ograniczonej przestrzeni obudowy.

Przenośne urządzenia skanujące: obiektyw o niskim poziomie zniekształceń obsługuje skanowanie kodów kreskowych i QR, zapewniając niezniekształcony obraz w celu szybkiego dekodowania kodu.

Sprzęt do przetwarzania obrazu, który można nosić na ciele: obiektyw miniboard o ogniskowej 3,05 mm pasuje do małych aparatów do noszenia i rejestratorów noszonych na ciele, spełniając wymagania dotyczące kompaktowego układu.

Moduły pomocnicze do widzenia maszynowego: Jako kompaktowy obiektyw do widzenia maszynowego, służy do prostego wykrywania obiektów, liczenia wizualnego i wykrywania pomocniczego za pomocą osprzętu z soczewką czujnika 1/4”.

Zestawy kamer edukacyjnych i eksperymentalnych: Ekonomiczny element optyczny do opracowywania projektów związanych ze wzrokiem uczniów.2. Informacje o produkcie

Ten kompaktowy obiektyw do widzenia maszynowego został wyprodukowany przez firmę ShangHai SILK Optical Technology CO., LTD i zoptymalizowany pod kątem czujnika 1/4" o rozdzielczości 2592*1944. Zbudowany z niezawodnym układem optycznym, ten obiektyw miniboard zapewnia stabilną wydajność obrazowania przy ogniskowej 3,05 mm i przysłonie F5,0. Obsługuje okrąg obrazu o średnicy 4,8 mm i pole widzenia po przekątnej 72 stopni, spełniając wymagania dotyczące szerokiego pola widzenia kompaktowych modułów obrazowania. Konstrukcja obiektywu o niskim poziomie zniekształceń zapobiega zniekształceniom obrazu telewizyjnego poniżej 1,5%, wraz z długością fali IRCF 650 nm do filtrowania niepożądanych zakłóceń podczerwieni. Ultrakrótki TTL przy 3,6 mm sprawia, że nadaje się do integracji urządzeń o ograniczonej przestrzeni. ShangHai SILK Optical Technology CO., LTD przeprowadza ścisłą kontrolę optyczną każdej jednostki, zapewniając stałą jakość partii w projektach produkcji masowej. Ten ekonomiczny element optyczny z mocowaniem M5.5 idealnie nadaje się do małych systemów kamer wbudowanych w wielu scenariuszach konsumenckich i przemysłowych.

Szczegółowy opis produktu

Parametretreter

Podstawowe parametry optyczne: Obiektyw przyjmuje ogniskową 3,05 mm z tolerancją ± 5% w połączeniu z przysłoną F5.0 z tolerancją ± 5%, równoważącą głębię ostrości i jasność obrazu. TTL sięga 3,6 ± 0,1 mm, co zapewnia ultrakompaktowy montaż. Długość fali IRCF 650 nm skutecznie blokuje rozproszone światło podczerwone, zapewniając realistyczne kolory w ciągu dnia.

Format obrazu i pole widzenia: Maksymalny okrąg obrazu wynosi Φ4,8 mm, idealnie pasuje do czujnika COMS 1/4" (2592*1944). Pole widzenia po przekątnej wynosi 72°, pole widzenia w poziomie 61°, pole widzenia w pionie 47°, co zapewnia szerokie pokrycie dla małych kamer.

Zniekształcenia i oświetlenie oraz CRA: zniekształcenia TV <1,5% dla reprodukcji w linii prostej; oświetlenie względne 42,8%±5% gwarantuje jednolitą jasność od środka do narożników; CRA<32,7° odpowiada kątowi głównego promienia głównego czujnika 1/4” w pikselach głównego nurtu, unikając winietowania i przesunięcia kolorów.

Interfejs mechaniczny: Standardowy uchwyt M5,5, łatwy do wyrównania i montażu dla modułów mikrokamer.

Zalety wydajności

Wydajność optyczna o niskim poziomie zniekształceń: jako obiektyw o niskim poziomie zniekształceń, zniekształcenia telewizora wynoszące poniżej 1,5% zmniejszają zniekształcenia obrazu, co ma kluczowe znaczenie w przypadku zadań rozpoznawania i skanowania.

Kompaktowe wymiary mechaniczne: ten obiektyw typu miniboard ma całkowitą długość ścieżki wynoszącą tylko 3,6 mm i doskonale nadaje się do wąskiego sprzętu wbudowanego, w którym przestrzeń wewnętrzna jest bardzo ograniczona.

Dobrze dopasowana kompatybilność czujnika: Zaprojektowany wyłącznie do stosowania z obiektywami z czujnikiem 1/4”, okrąg obrazu o średnicy 4,8 mm i współczynnik CRA o wartości <32,7° zapobiegają ciemnym rogom i przesunięciu kolorów, zapewniając pełną grę pikseli czujnika.

Stabilne filtrowanie podczerwieni: odcięcie podczerwieni 650 nm eliminuje szumy podczerwieni, poprawiając wierność kolorów przy przechwytywaniu światła widzialnego.

Stała jakość produkcji masowej: każdy obiektyw produkowany przez ShangHai SILK Optical Technology CO., LTD przechodzi rygorystyczne testy optyczne, gwarantujące spójność parametrów w przypadku zamówień wielkoseryjnych.

 Pole aplikacji

Miniaturowe kamery inteligentnego domu: ten obiektyw z mocowaniem M5,5 można zastosować do małych kamer do monitorowania wnętrz i kamer domofonowych, aby uchwycić szerokokątny, wyraźny obraz na żywo w ograniczonej przestrzeni obudowy.

Przenośne urządzenia skanujące: obiektyw o niskim poziomie zniekształceń obsługuje skanowanie kodów kreskowych i QR, zapewniając niezniekształcony obraz w celu szybkiego dekodowania kodu.

Sprzęt do przetwarzania obrazu, który można nosić na ciele: obiektyw miniboard o ogniskowej 3,05 mm pasuje do małych aparatów do noszenia i rejestratorów noszonych na ciele, spełniając wymagania dotyczące kompaktowego układu.

Moduły pomocnicze do widzenia maszynowego: Jako kompaktowy obiektyw do widzenia maszynowego, służy do prostego wykrywania obiektów, liczenia wizualnego i wykrywania pomocniczego za pomocą osprzętu z soczewką czujnika 1/4”.

Zestawy kamer edukacyjnych i eksperymentalnych: Ekonomiczny element optyczny do opracowywania projektów związanych ze wzrokiem uczniów.
