Soczewka stożkowa o średnicy 2,9 mm

Informacje o produkcie

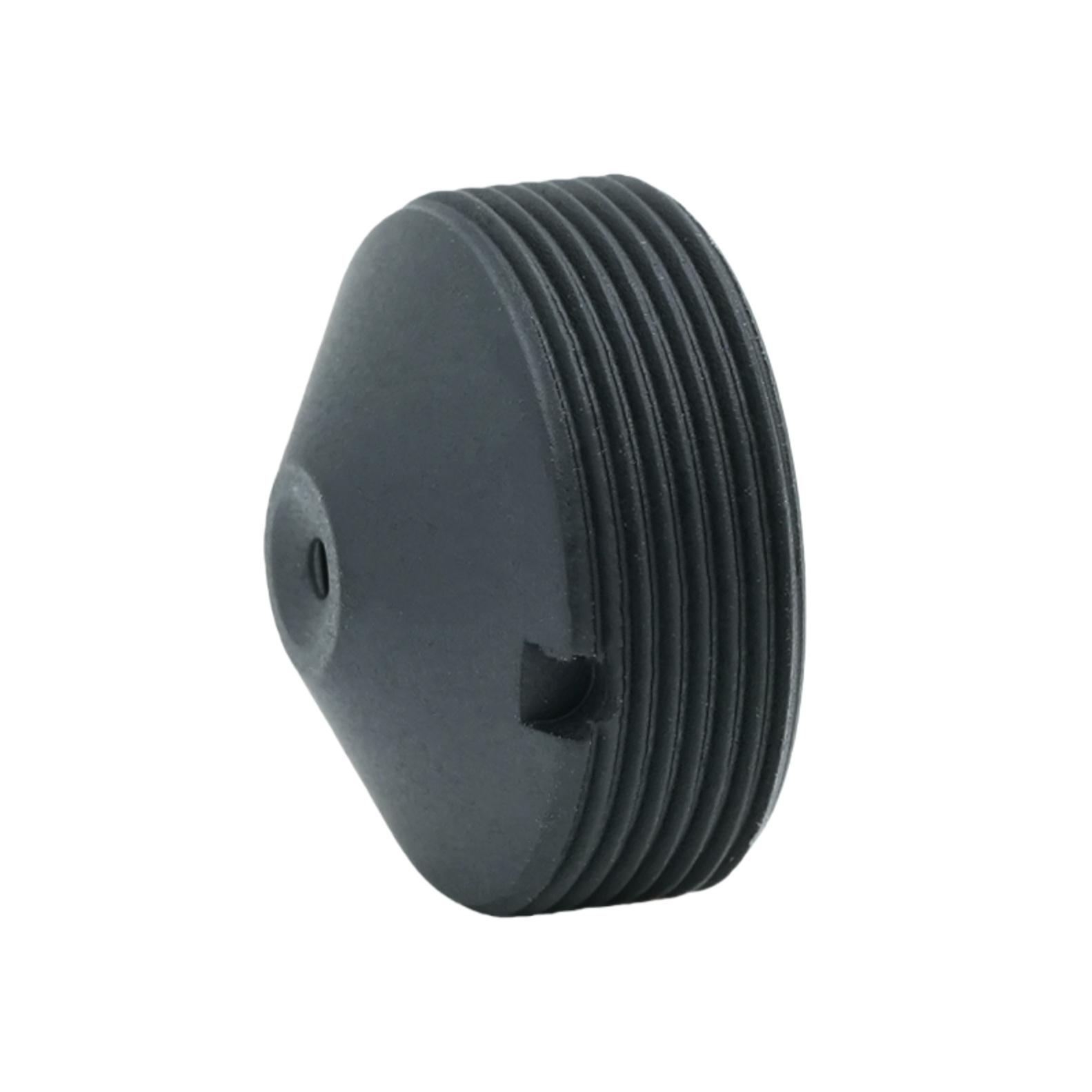

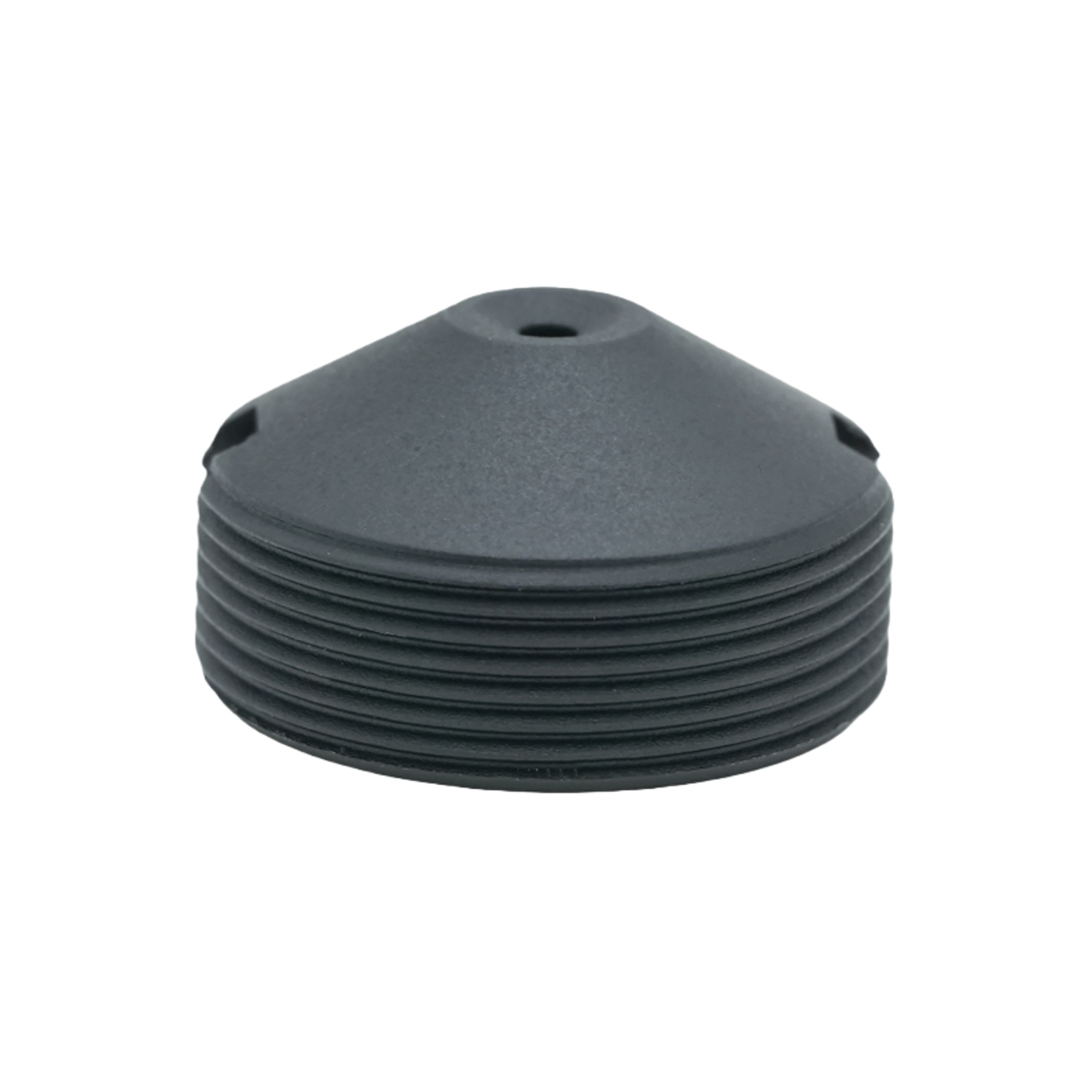

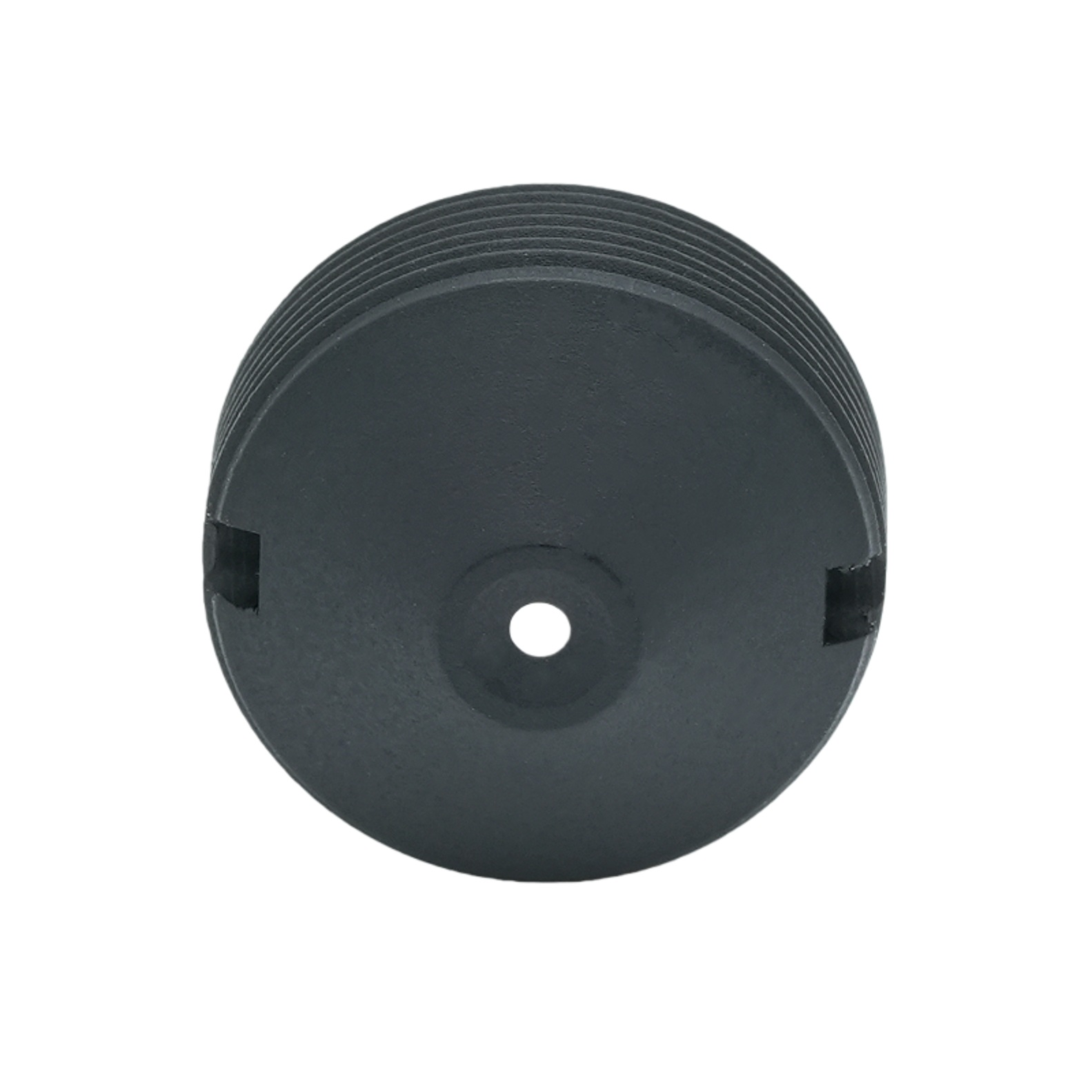

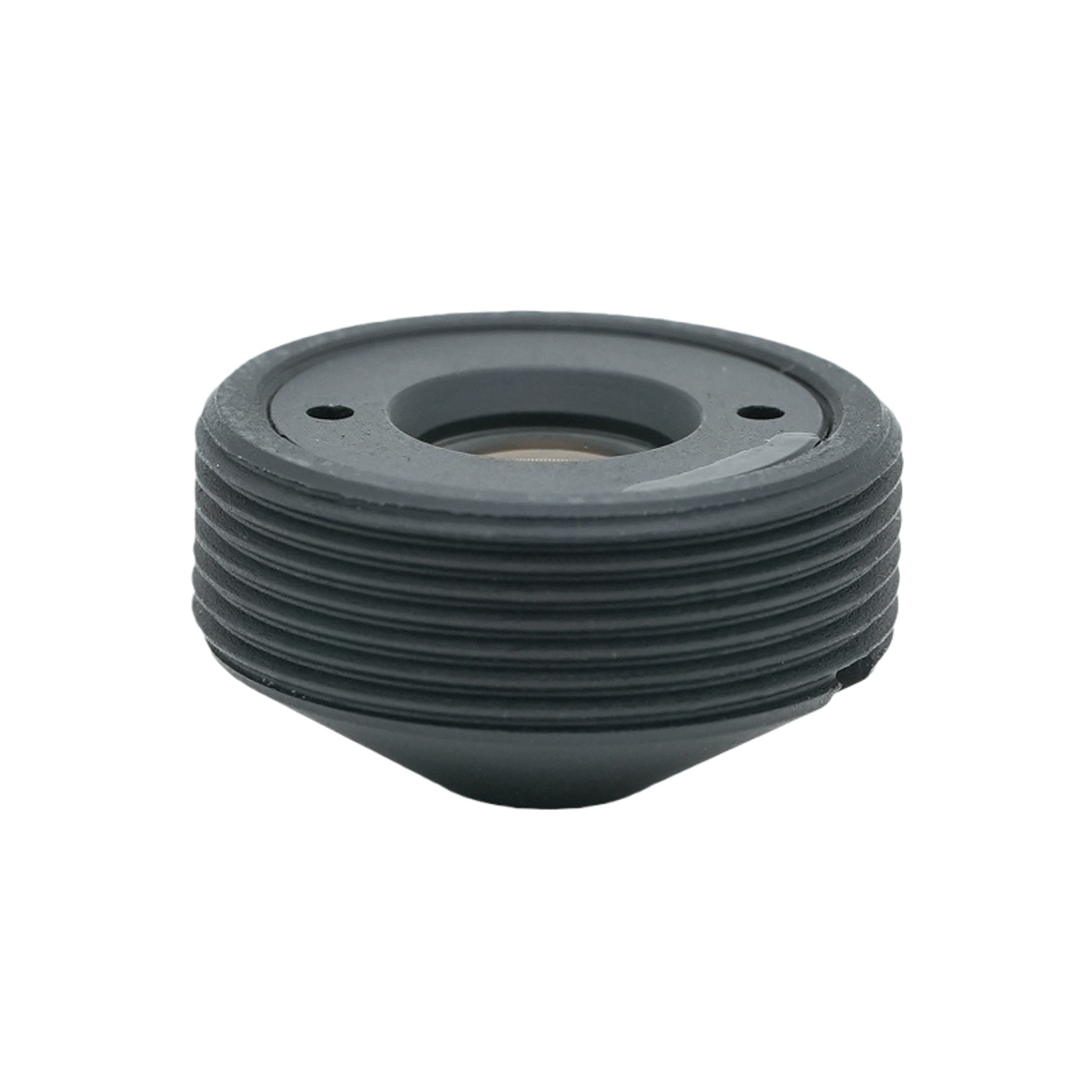

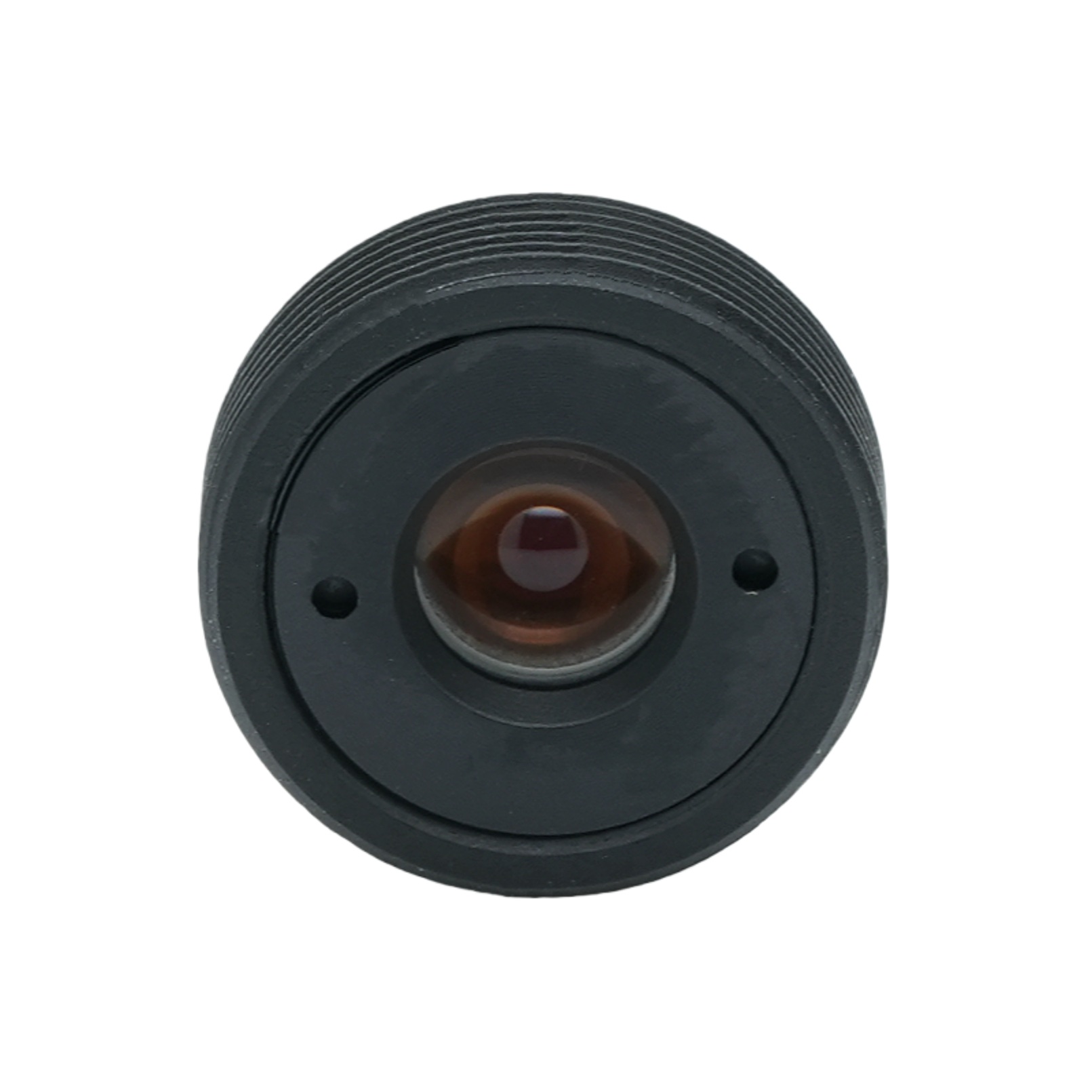

BOSHI Optical Technology przedstawia PL-02934H-M12, wysokowydajny szerokokątny obiektyw stałoogniskowy zaprojektowany z myślą o czujnikach formatu 1/4". Dzięki ogniskowej 2,9 mm i szybkiej przysłonie F3,4 obiektyw ten zapewnia duże pole widzenia po przekątnej 119°, co czyni go idealnym do zastosowań wymagających szerokiego pokrycia sceny w ciasnych przestrzeniach. Jego całkowicie szklana konstrukcja (3 elementy) zapewnia stabilność termiczną i stałą jakość obrazu w szerokim zakresie temperatur. Obiektyw posiada kontrolowaną głowicę kąt świecenia mniejszy niż 6,63°, co minimalizuje cieniowanie kolorów i utrzymuje dokładność kolorów w połączeniu z nowoczesnymi czujnikami CMOS. Pomimo niewielkiej całkowitej długości ścieżki wynoszącej 8,9 mm, mechaniczna odległość tylnej ogniskowej wynosząca 2,46 mm zapewnia elastyczną integrację ze standardowymi mocowaniami M12. Technologia optyczna BOSHI starannie zrównoważyła konstrukcję optyczną, aby uzyskać zniekształcenie telewizora na poziomie -14,27% – typową wartość dla ultraszerokokątnych obiektywów, które można korygować cyfrowo – i względne oświetlenie. 30% na krawędzi, zapewniając użyteczną jasność nawet w warunkach słabego oświetlenia. Obiektyw ten jest ekonomicznym rozwiązaniem dla wbudowanych systemów wizyjnych, kamer bezpieczeństwa, samochodowych systemów surround i inspekcji przemysłowych, gdzie niezbędna jest ogniskowa 2,9 mm i szeroki kąt pokrycia 119°. Niezależnie od tego, czy projektujesz kamerę samochodową, czy kamerę dzwonkową, PL-02934H-M12 oferuje wydajność optyczną i wytrzymałość mechaniczną, z których słynie technologia optyczna BOSHI, przy pełnej kompatybilności z technologią optyczną. Czujniki 1/4" i interfejsy M12.

Szczegółowy opis produktu

1. Analiza parametrów optycznych

Ogniskowa (EFL): 2,9 mm ±5% – krótka ogniskowa zapewniająca bardzo szeroką perspektywę, niezbędną do fotografowania dużych obszarów z małych odległości. Ogniskowa wynosząca 2,9 mm jest głównym wyznacznikiem pokrycia kątowego obiektywu.

Przysłona (F/NO): F3,4 ±5% – umiarkowana prędkość, która równoważy przepływ światła z głębią ostrości, odpowiednia zarówno do wnętrz, jak i na zewnątrz, przy zmiennym oświetleniu.

Format koła obrazu i czujnika: Maksymalny okrąg obrazu Φ4,65 mm, zaprojektowany specjalnie dla czujników 1/4" (standardowa przekątna ~4,5 mm). Format 1/4" zapewnia pełne wykorzystanie obszaru aktywnego czujnika bez winietowania.

Pole widzenia: przekątna 119°, poziomo 81,6°, pionowo 58° – to pole widzenia 119° zapewnia szerokie okno, zmniejszając liczbę kamer potrzebnych do pełnego pokrycia panoramicznego.

Zniekształcenia TV: -14,27% (typ beczkowy) – przewidywalny i powtarzalny wzór zniekształceń, który można łatwo skorygować w oprogramowaniu, umożliwiając prostoliniowy obraz wyjściowy do zadań związanych z widzeniem maszynowym.

Główny kąt promienia (CRA): <6,63° – niski CRA, który pasuje do nowoczesnych układów mikrosoczewek czujnika, tłumiąc przesłuchy i przesunięcia kolorów, szczególnie na krawędziach pola 119°.

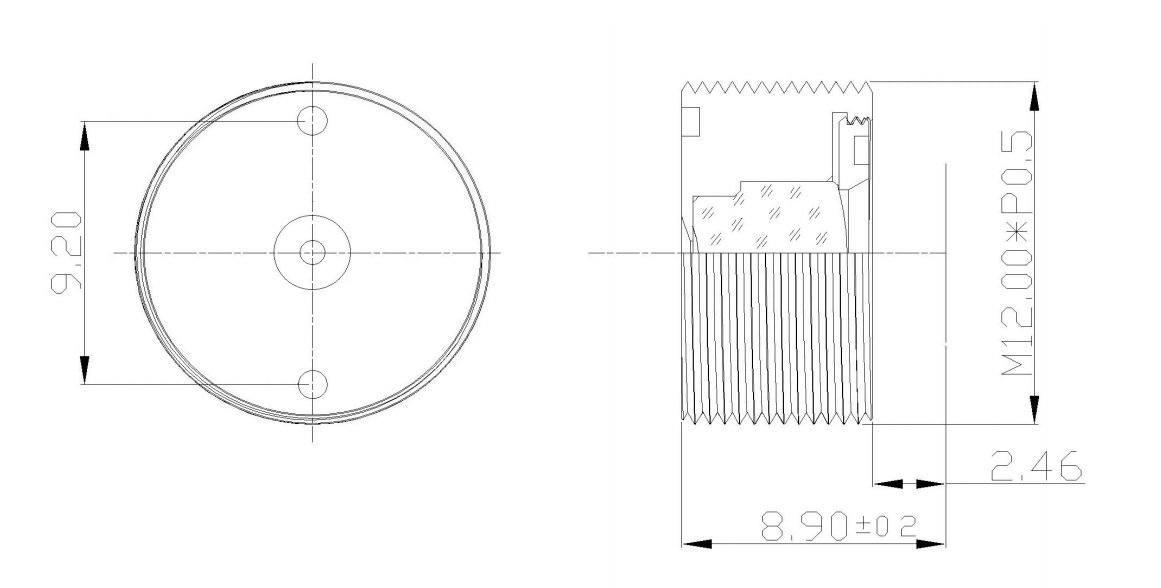

Mechaniczna tylna ogniskowa (BFL): 2,46 mm ±0,2 – zapewnia wystarczający prześwit dla filtra podczerwieni lub szkła osłonowego, przy jednoczesnym zachowaniu niewielkich rozmiarów mocowania M12.

Całkowita długość toru (TTL): 8,90 mm ±0,3 – wąski profil umożliwiający integrację z obudowami o ograniczonej przestrzeni.

Oświetlenie względne: 30,0% — zapewnia akceptowalną jasność narożników, ułatwiając niezawodne wykrywanie krawędzi w zastosowaniach monitoringowych i motoryzacyjnych.

Mocowanie: gwint M12 (standard) – zapewnia szybkie mocowanie mechaniczne i szeroką kompatybilność z dostępnymi na rynku uchwytami obiektywów.

2. Zalety wydajności

Ultraszerokie, ale możliwe do skorygowania zniekształcenia: zniekształcenie telewizora wynoszące -14,27% to celowy wybór w przypadku optyki szerokokątnej. Zamiast dążyć do zerowego zniekształcenia (co zwiększyłoby rozmiar i koszt), technologia optyczna BOSHI zapewnia wysoce spójny profil zniekształceń, który można w pełni skompensować poprzez cyfrowe przetwarzanie obrazu, zachowując przewagę ogniskowej 2,9 mm bez utraty rozdzielczości peryferyjnej.

Niski współczynnik CRA zapewniający kompatybilność czujnika: przy głównym kącie rozsyłu światła poniżej 6,63° obiektyw bezproblemowo współpracuje z czujnikami 1/4" z płytkimi zagłębieniami pikseli. Minimalizuje to winietowanie i niejednorodność kolorów, zapewniając, że obrazy zarejestrowane przy pełnym polu widzenia 119° zachowują naturalny balans kolorów od środka do rogów.

Termicznie stabilna szklana konstrukcja: 3-elementowa konstrukcja wykonana w całości ze szkła (nie z tworzywa sztucznego) gwarantuje stabilną ostrość i rozdzielczość w temperaturach od -20°C do +70°C, dzięki czemu jest niezawodna w przypadku kamer do monitoringu zewnętrznego i kamer w pojazdach, gdzie często występują wahania temperatury.

Kompaktowa integracja: Mocowanie TTL i M12 8,9 mm umożliwia bezpośrednią wymianę istniejących modułów kamery. Mechaniczna odległość tylnej ogniskowej wynosząca 2,46 mm pozostawia miejsce na opcjonalne filtry, a przysłona F/3,4 zapewnia dobrą głębię ostrości dla obiektów w zakresie od 0,3 m do nieskończoności, zmniejszając potrzebę stosowania mechanizmów automatycznego ustawiania ostrości.

Stałe oświetlenie: Chociaż oświetlenie względne wynosi 30%, jest to typowe dla obiektywu 119°; stopniowe zanikanie można skompensować wzmocnieniem czujnika lub cyfrową korekcją cieniowania. Niska liczba F obiektywu zapewnia odpowiednią jasność centralną, umożliwiając uzyskanie użytecznych obrazów nawet w warunkach oświetlenia 10 luksów.

3. Obszary zastosowań

Nadzór i bezpieczeństwo: Kamery kopułkowe, przeglądarki przy drzwiach i monitory korytarzowe korzystają z pola widzenia 119°, aby pokryć duże obszary za pomocą jednej jednostki. Ogniskowa 2,9 mm jest optymalna do monitorowania w pomieszczeniach, gdzie należy uchwycić narożniki pomieszczenia bez martwych punktów. Uchwyt M12 upraszcza montaż w istniejących obudowach zabezpieczających.

Motoryzacja i mobilność: systemy widoku przestrzennego, kamery martwego pola i kamery cofania w pojazdach wykorzystują szeroką przekątną 119°, aby wyeliminować martwe strefy. Wytrzymała szklana konstrukcja i stabilne parametry optyczne w zależności od temperatury odpowiadają wymaganiom kwalifikacji motoryzacyjnych.

Wizja maszynowa i robotyka: w przypadku wykrywania obiektów, nawigacji i prowadzenia typu „podnieś i umieść” przewidywalne zniekształcenia obiektywu i niski współczynnik CRA umożliwiają dokładny pomiar metryczny po korekcie. Kompaktowy moduł TTL 8,9 mm umożliwia integrację z dronami lub skanerami ręcznymi.

Elektronika użytkowa: Inteligentne dzwonki do drzwi, zestawy słuchawkowe VR/AR i kamery konferencyjne 360° wykorzystują kompatybilność czujnika 1/4" i szerokie pole widzenia, aby zapewnić wciągające wrażenia. Przysłona F/3,4 zapewnia wystarczającą głębię ostrości do rozpoznawania twarzy z różnych odległości.

Przemysłowy IoT i wbudowana wizja: dzięki stałej ogniskowej i prostemu interfejsowi M12 obiektyw ten idealnie nadaje się do systemów kontroli na liniach produkcyjnych, gdzie widok 119° umożliwia kontrolę dużych paneli PCB lub powierzchni opakowań w jednej ramce. Technologia optyczna BOSHI umożliwia dostosowanie mechanicznej ogniskowej tylnej w celu dopasowania do różnych szkieł ochronnych czujnika, co jeszcze bardziej zwiększa wszechstronność obiektywu.

We wszystkich tych zastosowaniach podstawowe atrybuty – ogniskowa 2,9 mm, przysłona F/3,4, format czujnika 1/4”, pole widzenia 119°, niskie zniekształcenia telewizora, kontrolowany kąt głównego promienia i mocowanie M12 – zapewniają, że obiektyw BOSHI Optical Technology zapewnia spójne, wysokiej jakości obrazowanie przy minimalnym wysiłku w zakresie przetwarzania końcowego. Ten produkt to doskonały wybór dla inżynierów poszukujących równowagi między szerokim pokryciem, kompaktowymi rozmiarami i opłacalnością.
