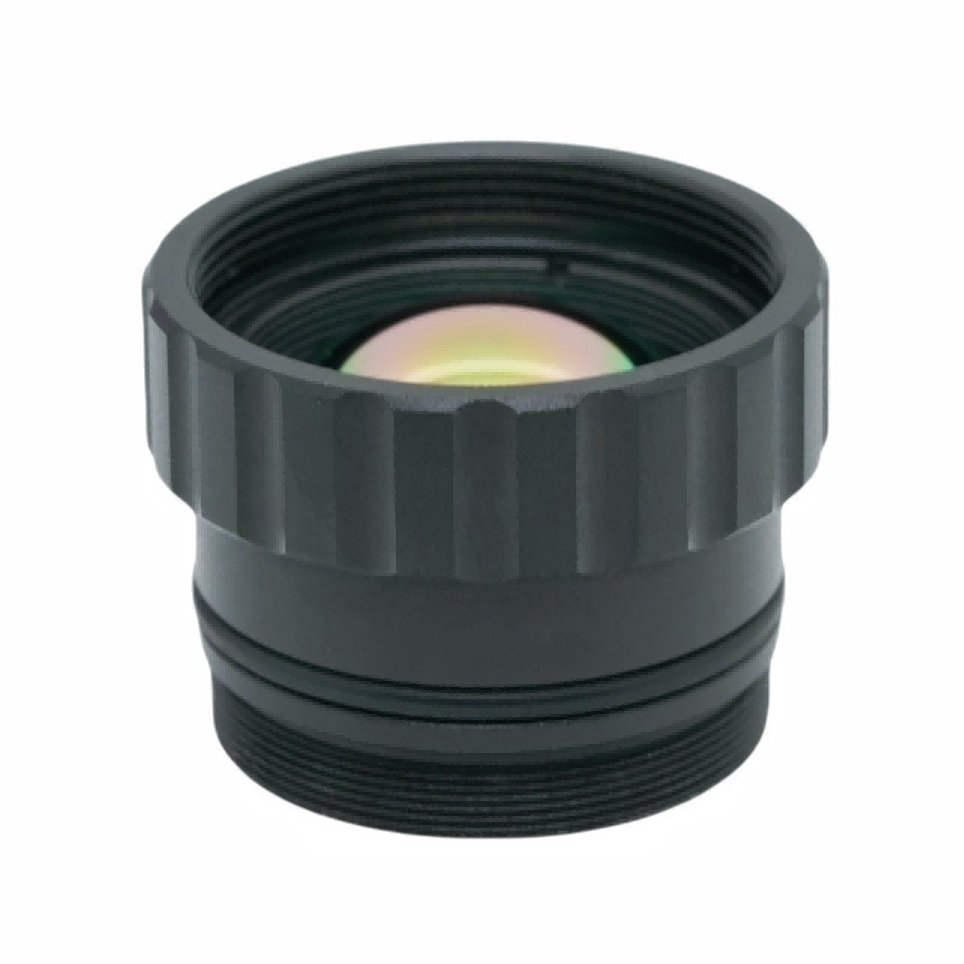

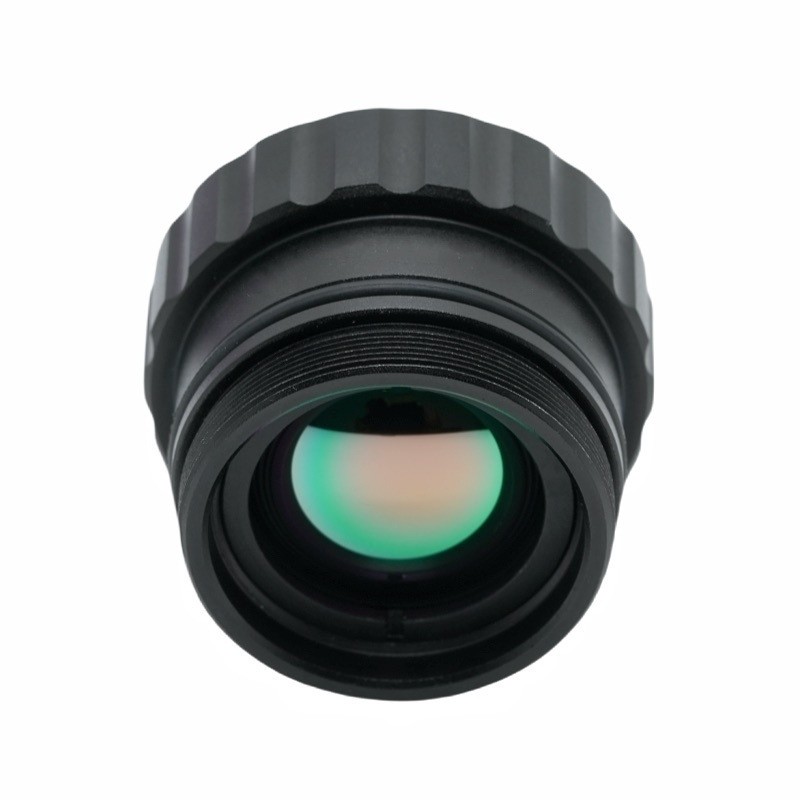

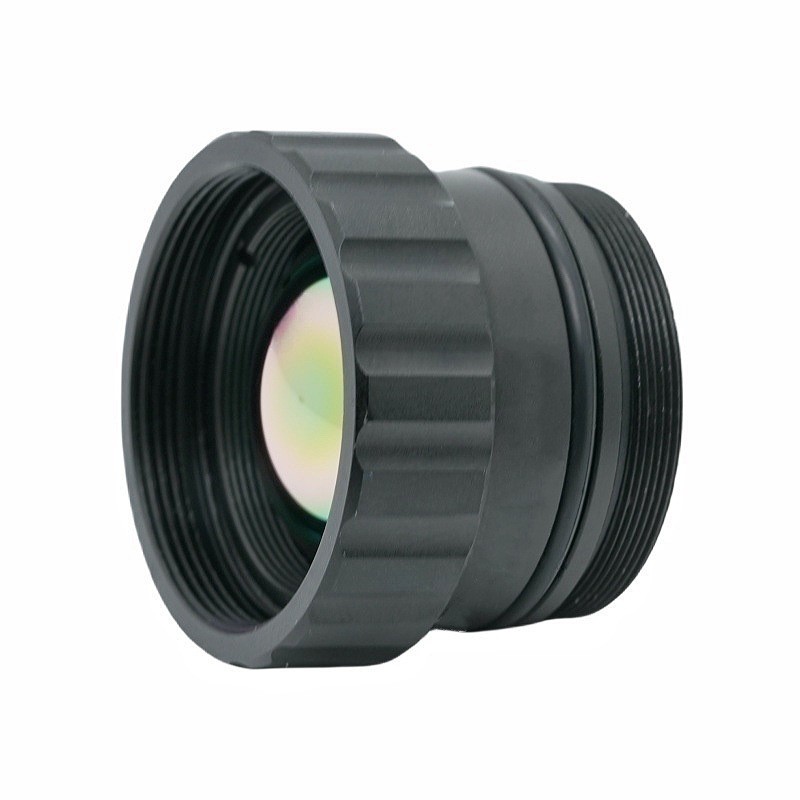

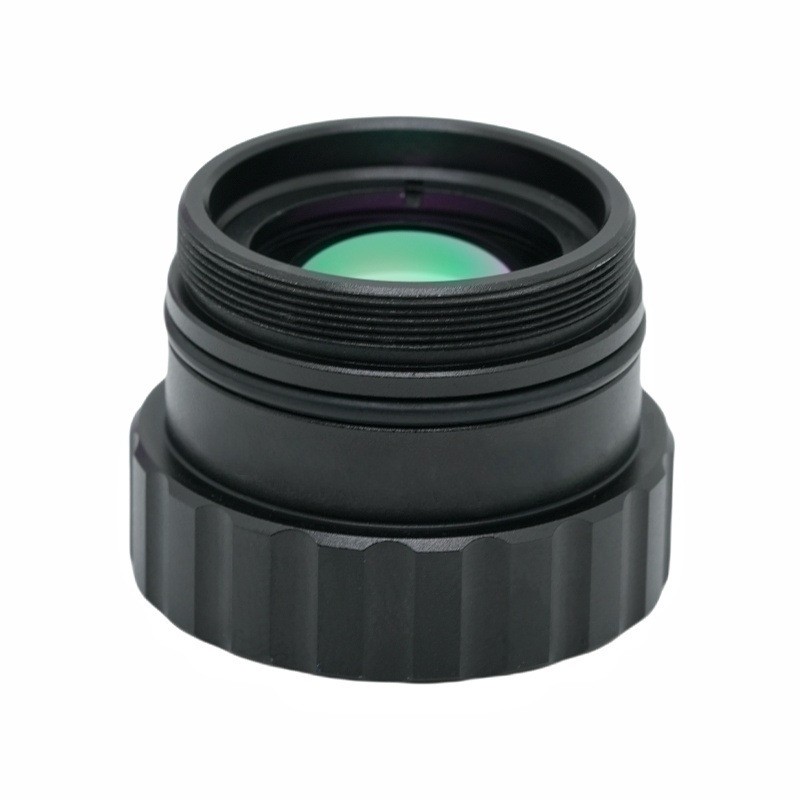

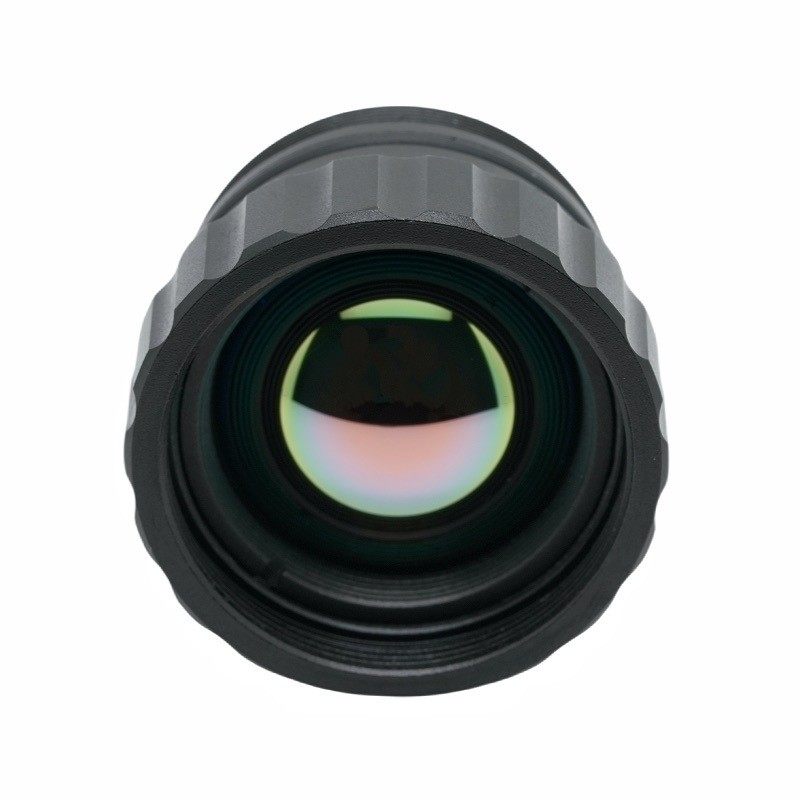

Opis produktuObiektyw termowizyjny 19 mm F1.0 M22 12um AR Długofalowy obiektyw termowizyjny na podczerwień
OBIEKTYW BOSHI jest wiodącym chińskim producentem, dostawcą i eksporterem standardowych soczewek M12. Dążenie do doskonałej jakości produktów, dzięki czemu nasz standardowy obiektyw M12 został zadowolony przez wielu klientów. Ekstremalne wzornictwo, wysokiej jakości surowce, wysoka wydajność i konkurencyjna cena są tym, czego pragnie każdy klient i to również możemy Ci zaoferować. Zapewnimy Ci najlepszą obsługę posprzedażną i terminową dostawę.

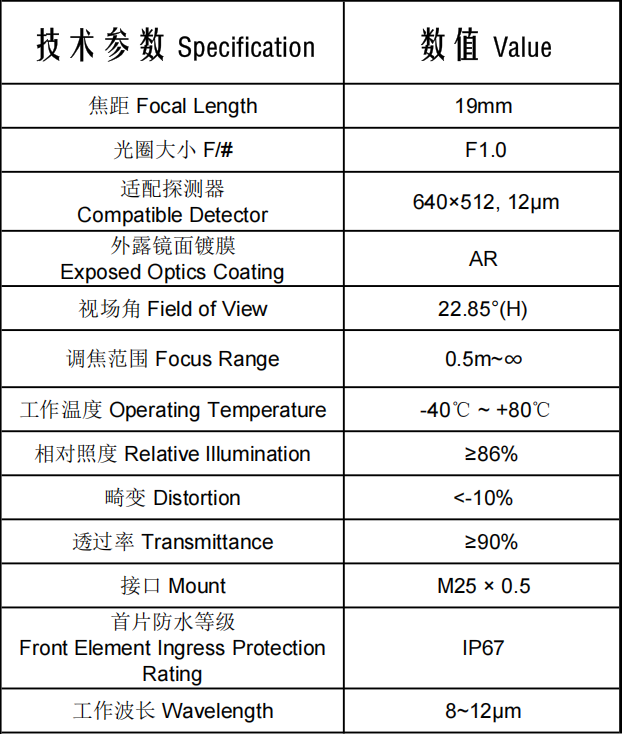

I. Szczegółowa interpretacja parametrów podstawowych

1. Szczegółowy podział parametrów

1. Ogniskowa 19 mm, bardzo duża przysłona F1.0

F1.0 to rzadka duża przysłona wśród obiektywów LWIR, zapewniająca znacznie wyższy strumień świetlny niż konwencjonalne modele F1.4/F1.8 i znacznie poprawiający stosunek sygnału do szumu w przypadku niskotemperaturowych słabych źródeł ciepła.

Ogniskowa o długości 19 mm zawęża pole widzenia i powiększa odległe cele, specjalizując się w precyzyjnych pomiarach temperatury na duże odległości i nadzorze, który wymaga wyraźnego rozpoznawania szczegółów.

2. Robocza długość fali: 8 ~ 12 μm

Standardowe okno transmisji atmosferycznej dla długofalowej podczerwieni, kompatybilne z niechłodzonymi rdzeniami kamer termowizyjnych z tlenkiem wanadu do obrazowania termowizyjnego i pomiaru temperatury ciał ludzkich, sprzętu elektrycznego i maszyn.

3. Zgodny detektor: 640×512, rozstaw pikseli 12μm

Pasuje do popularnych przemysłowych, niechłodzonych rdzeni na podczerwień firm Guide, Hikvision, Dahua, Dali i innych producentów. Rozstaw pikseli 12 μm równoważy rozdzielczość obrazowania i całkowity koszt sprzętu.

4. Poziome pole widzenia: 22,85°

Wąskie pole widzenia: cele wydają się większe przy równych odległościach obserwacji, odsłaniając subtelne szczegóły termiczne z daleka. Zoptymalizowany pod kątem monitorowania długodystansowego ze stałym punktem, a nie panoramicznego pokrycia rozległego obszaru.

5.Zakres ostrości: 0,5 m ~ ∞

Ultrakrótka minimalna odległość ogniskowania wynosząca 0,5 m umożliwia inspekcję z bliska drobnych elementów, natomiast ustawianie ostrości na nieskończoność umożliwia patrole dalekiego zasięgu, obejmujące zarówno testy termiczne mikroelementów, jak i zdalną inspekcję dużych obszarów w jednym obiektywie.

2. Podstawowe wskaźniki jakości obrazu

1. Powłoka antyrefleksyjna AR na odsłoniętej optyce + przepuszczalność ≥90%

Niestandardowa powłoka przeciwodblaskowa zoptymalizowana dla pasma 8–12 μm. Transmisja pełnofalowa ≥90% przewyższa średnią branżową wynoszącą 70% ~ 85%, maksymalizując przechwytywanie energii podczerwieni w celu wykrycia słabych punktów ciepła, przy minimalnym odblasku i obrazach duchów w intensywnym świetle.

2. Oświetlenie względne ≥86%

Rogi obrazu zachowują 86% centralnej jasności przy znikomym spadku jasności krawędzi. Jednolita ramka eliminuje błędy odczytu temperatury na krawędziach i pozwala uniknąć skoków hałasu spowodowanych wymuszonym rozjaśnianiem oprogramowania obszarów peryferyjnych podczas skanowania dużych obszarów.

3. Zniekształcenia < -10%

Wartość ujemna wskazuje na zniekształcenie beczkowe, powszechny kompromis w przypadku obiektywów na podczerwień o długim i wąskim polu widzenia. Poświęca niewielką liniowość geometryczną, aby uzyskać doskonałą przepuszczalność i względne oświetlenie. Soczewka ta jest zoptymalizowana pod kątem wykrywania temperatury i identyfikacji obiektów, a nie precyzyjnych pomiarów wymiarowych.

3. Projekt środowiskowy i mechaniczny

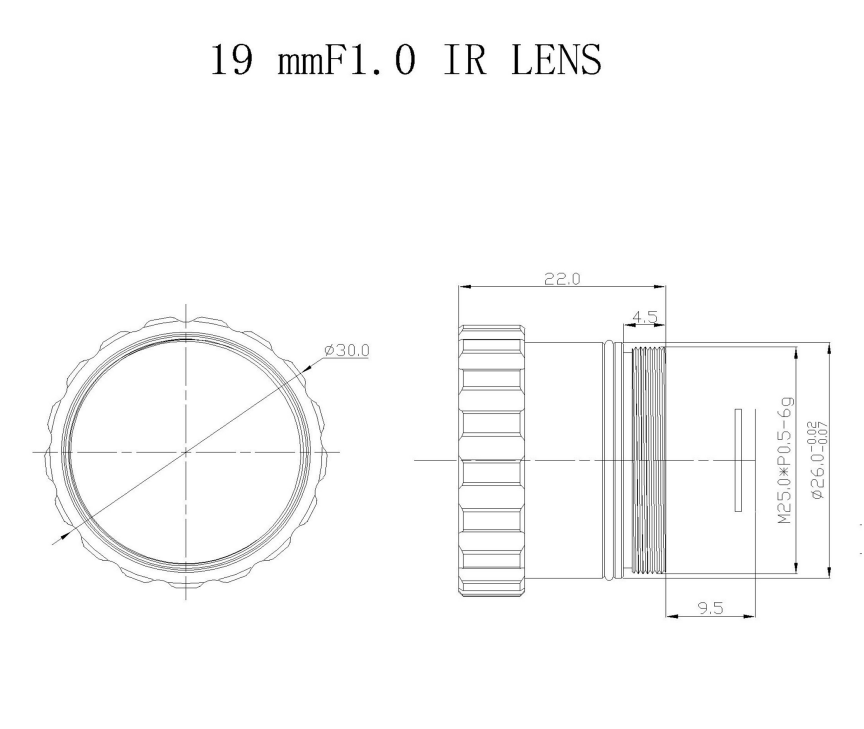

1. Mocowanie: M25 × 0,5

Standardowy gwintowany interfejs przeznaczony do obiektywów na podczerwień o długim ogniskowaniu, oferujący bezproblemową integrację ze wszystkimi 640-pikselowymi rdzeniami kamer termowizyjnych o dużej długości fali.

2. Stopień ochrony elementu przedniego: IP67

Wbudowana pyło- i wodoodporna ochrona przedniej soczewki obiektywu. Można go stosować na zewnątrz bez dodatkowych okien ochronnych, jest odporny na rozpryski deszczu i burze piaskowe, a jednocześnie upraszcza konstrukcję konstrukcyjną urządzeń zewnętrznych.

3. Temperatura pracy: -40 ℃ ~ + 80 ℃

Bardzo szeroki zakres tolerancji temperatur, który obejmuje mroźne północne zimy, upalne letnie upały i wysokie temperatury w warsztatach przemysłowych. Utrzymuje stabilną ostrość i nienaruszoną powłokę bez rozwarstwiania lub rozmycia pod ekstremalnymi wahaniami temperatury, zapewniając całodobową pracę przez cały rok.

II. Podstawowe zalety wydajności

Zaleta 1: Wiodąca w swojej klasie transmisja światła podczerwonego: Duża przysłona F1.0 + ≥90% ultrawysokiej przepuszczalności

Niewiele obiektywów na podczerwień o długim ogniskowaniu o równoważnej specyfikacji osiąga przepuszczalność 90%. W połączeniu z bardzo dużą aperturą F1.0 zapewnia wiodącą w branży czułość do wykrywania słabych źródeł ciepła na duże odległości, takich jak niewielkie przegrzanie drutu i ukryty wzrost temperatury sprzętu, z wyraźnym obrazowaniem obiektów o niskiej temperaturze.

Zaleta 2: Doskonała jednorodność ramki zapewniająca dokładne odczyty temperatury krawędzi

Ultrawysokie oświetlenie względne ≥86% minimalizuje tłumienie jasności w rogach obrazu. Podczas skanowania dużych zestawów urządzeń, takich jak panele fotowoltaiczne i szafy rozdzielcze, wartości temperatury na krawędziach ramy pozostają stałe bez wyraźnych odchyleń.

Zaleta 3: Dwuzakresowy fokus dla scenariuszy makro i na duże odległości

Możliwość ogniskowania z małej odległości 0,5 m umożliwia inspekcję termiczną płytek drukowanych, małych zacisków przewodów i łożysk, natomiast ogniskowanie na dużą odległość w nieskończoności ułatwia patrole wielokilometrowe. Pojedyncza soczewka umożliwia zarówno precyzyjne testowanie mikroelementów, jak i zdalną kontrolę punktu stałego.

Zaleta 4: Wytrzymałość na zewnątrz w każdych warunkach pogodowych i stabilność w szerokich temperaturach

Ochrona przedniej soczewki IP67 w połączeniu z szerokim zakresem temperatur pracy -40~+80℃ umożliwia bezpośrednie zastosowanie w trudnych warunkach, w tym w kopalniach, podstacjach, na pustyni i w tunelach, bez ryzyka dryfu ostrości lub łuszczenia się powłoki w ekstremalnych temperaturach.

Zaleta 5: Wąskie pole widzenia o dużej ostrości dla powiększonych szczegółów z dużej odległości

W porównaniu z krótszymi obiektywami 13 mm, ogniskowa 19 mm i wąskie pole widzenia FOV 22,85° zapewniają większe powiększenie celu przy tej samej odległości, co jest idealne do wykrywania z dużej odległości drobnych defektów termicznych, w tym uszkodzonych izolatorów, przerwanych żył przewodów i subtelnych gorących punktów sprzętu.

III. Docelowe pola aplikacji

1. Inspekcja sieci energetycznej (aplikacja podstawowa)

·Duży dystansowy pomiar temperatury linii przesyłowych i słupów wysokiego napięcia: Ogniskowa o długości 19 mm pozwala powiększać izolatory i połączenia przewodów w odległości tysięcy metrów, a wysoka przepuszczalność F1.0 wychwytuje słabe defekty przegrzania. Stopień ochrony IP67 i szeroka tolerancja temperaturowa dostosowują się do podstacji zewnętrznych znajdujących się w górach.

·Wykrywanie gorących punktów panelu fotowoltaicznego: Wysokie oświetlenie względne gwarantuje dokładne odczyty temperatury na krawędziach panelu, a przepuszczalność ≥90% wykrywa słabe gorące punkty akumulatora.

·Precyzyjne testy termiczne rozdzielnic i transformatorów wysokiego napięcia: minimalna ogniskowa 0,5 m umożliwia skanowanie z bliska ukrytych anomalii temperaturowych na kompaktowych komponentach elektrycznych.

2. Konserwacja predykcyjna precyzyjnych urządzeń przemysłowych

·Zdalne monitorowanie silników, łożysk i maszyn metalurgicznych: Toleruje temperatury otoczenia do +80℃ w celu skanowania z daleka całych linii produkcyjnych i ostrzegania o awariach związanych z przegrzaniem.

·Kontrola komponentów elektronicznych i szaf z akumulatorami do przechowywania energii: Ogniskowanie makro z odległości 0,5 m pozwala wskazać subtelne nieprawidłowości termiczne na płytkach drukowanych i ogniwach akumulatorów.

·Patrol wycieków ciepła w przypadku rurociągów chemicznych i zbiorników magazynowych znajdujących się na długich dystansach: zdalnie skanuje całe trasy rurociągów w celu wykrycia drobnych uszkodzeń izolacji i punktów utraty ciepła.

3. Bezpieczeństwo zewnętrzne dalekiego zasięgu i ochrona granic

·Wczesne ostrzeganie obwodowe ze stałym punktem dla pól naftowych, kopalń i parków przemysłowych: Wąskie pole widzenia (FOV) namierza odległe wzgórza i ściany graniczne, aby wykryć wkraczający personel i pojazdy na podstawie ich sygnatur termicznych.

·Noktowizor w każdych warunkach pogodowych dla obrony granic i wybrzeży: Odporność na niskie temperatury -40°C sprawdza się w mroźnej dziczy, a stopień ochrony IP67 zapewnia stabilne obrazowanie nawet w deszczu, śniegu i burzach piaskowych.

4. Monitoring w podczerwieni w transporcie kolejowym i na pojeździe

·Długodystansowa kontrola termiczna przewodów jezdnych kolei dużych prędkości: Duża ogniskowa zwiększa kable napowietrzne w celu wykrycia przegrzania linii jezdnych i sprzętu pozycjonującego; przednia soczewka jest odporna na mgłę i kurz z tuneli, nie powodując zaparowania.

·Zdalne testowanie temperatury szyn stalowych i elementów złącznych, a także pomoc w zakresie widzenia nocnego z dużą ostrością w systemach pokładowych.

5. Zapobieganie pożarom lasów i monitorowanie zasobów naturalnych

Monitorowanie pożarów lasów za pomocą naziemnych jednostek przechylnych lub UAV: ​​Identyfikuje wczesne tlenie ukryte w lesie kilka kilometrów dalej. Wysoka przepuszczalność wychwytuje słabe źródła ognia w niskiej temperaturze, umożliwiając wczesne ostrzeganie przed pożarami.

6. Awaryjna kontrola sprzętu specjalnego

Dalekosiężna obserwacja termowizyjna miejsc pożarów, ukryte wykrywanie zagrożeń związanych z wysoką temperaturą w dużych magazynach oraz zdalny monitoring termiczny ciężkich maszyn portowych.

IV. Wyjaśnienie kompromisu dotyczącego produktu (Uwaga dotycząca ograniczeń)

Znaczące zniekształcenie beczkowe (<-10%) sprawia, że ​​obiektyw ten nie nadaje się do zastosowań wymagających bardzo precyzyjnych pomiarów wymiarowych lub mapowania geometrycznego. Jego konstrukcja optyczna priorytetowo traktuje przepuszczalność, jednorodność krawędzi i czułość wykrywania temperatury na duże odległości, zoptymalizowaną wyłącznie pod kątem scenariuszy pomiarów termicznych i rozpoznawania celów.
