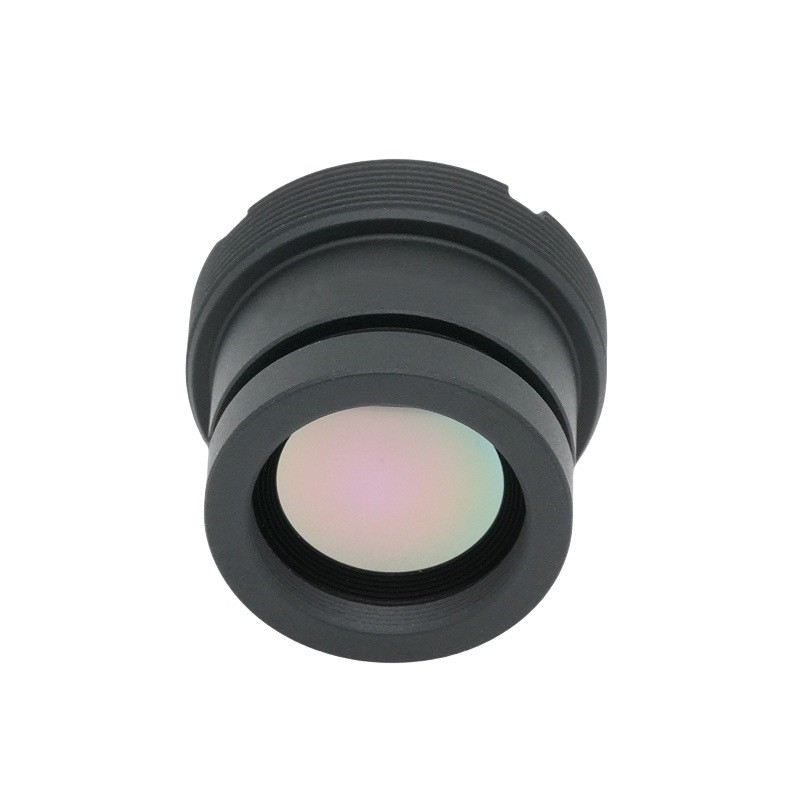

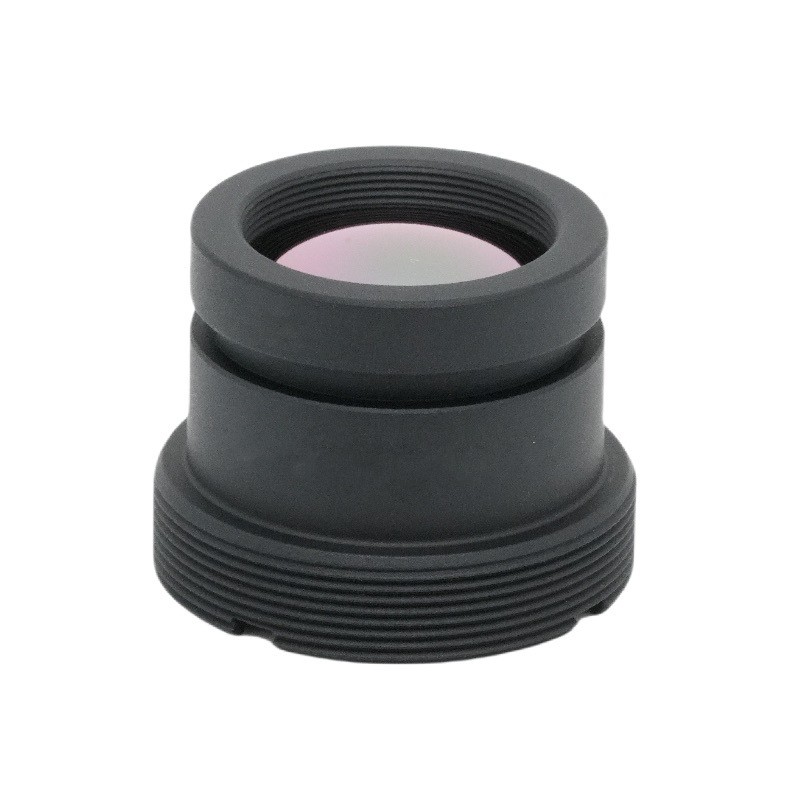

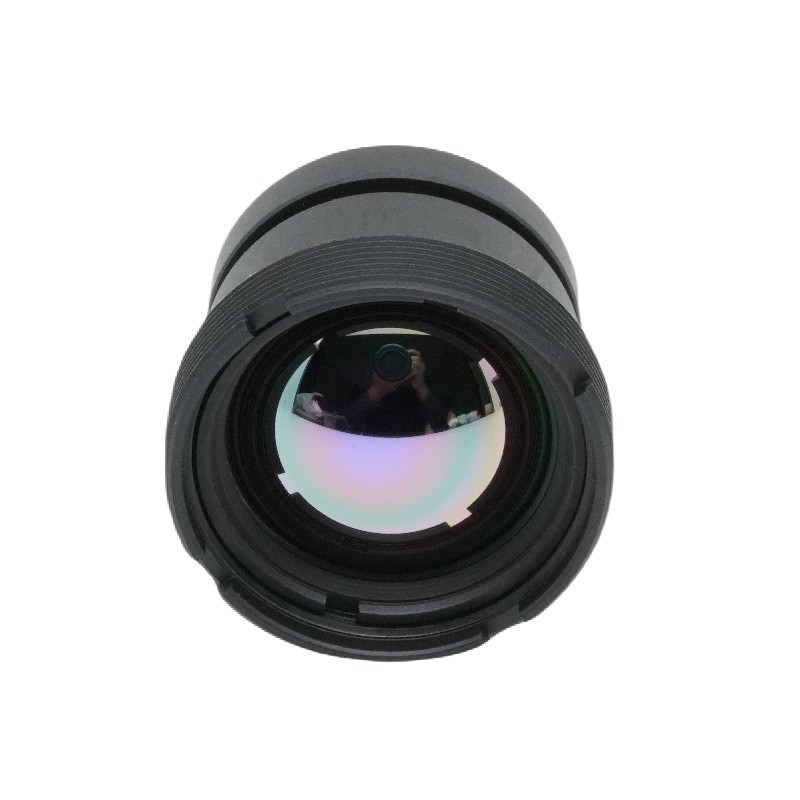

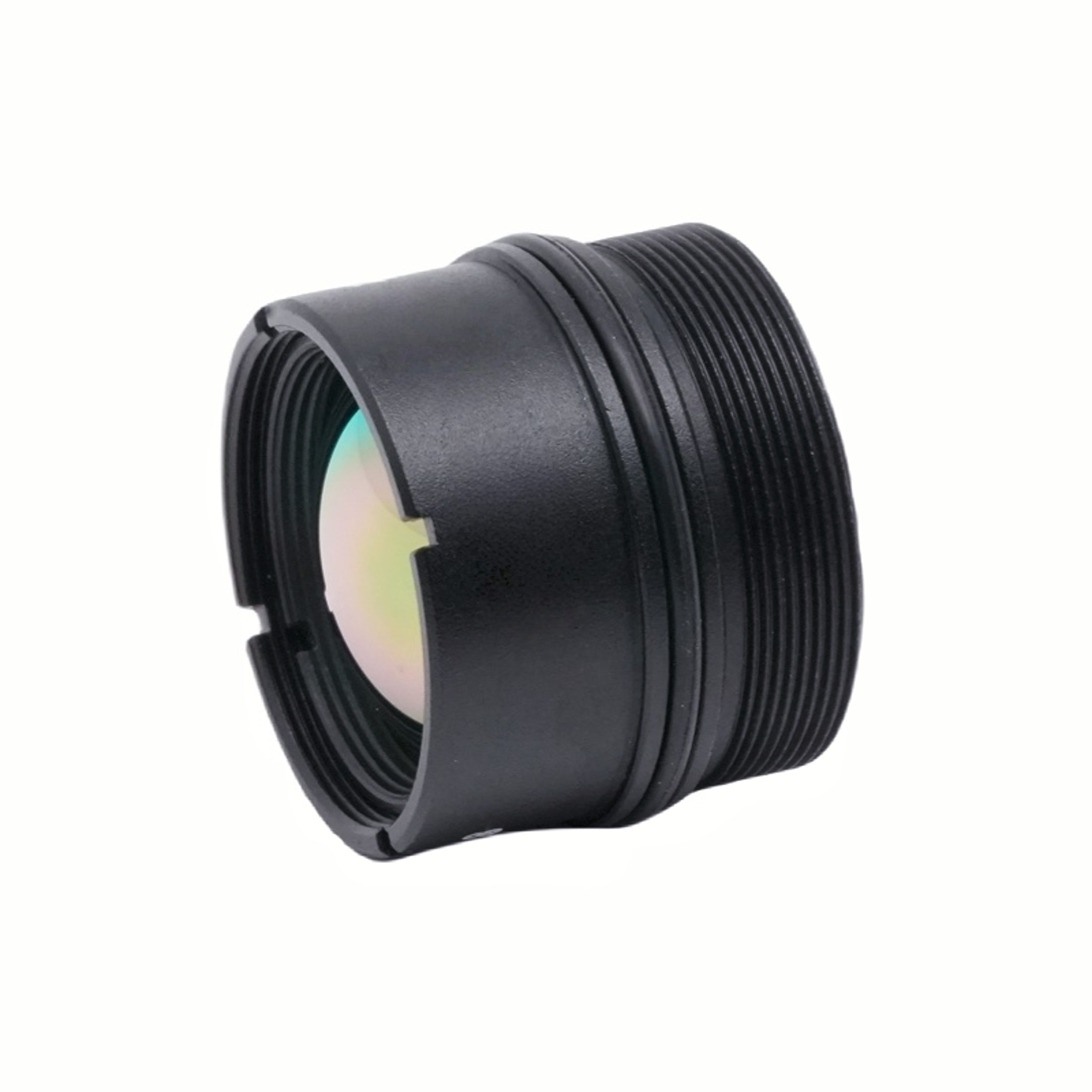

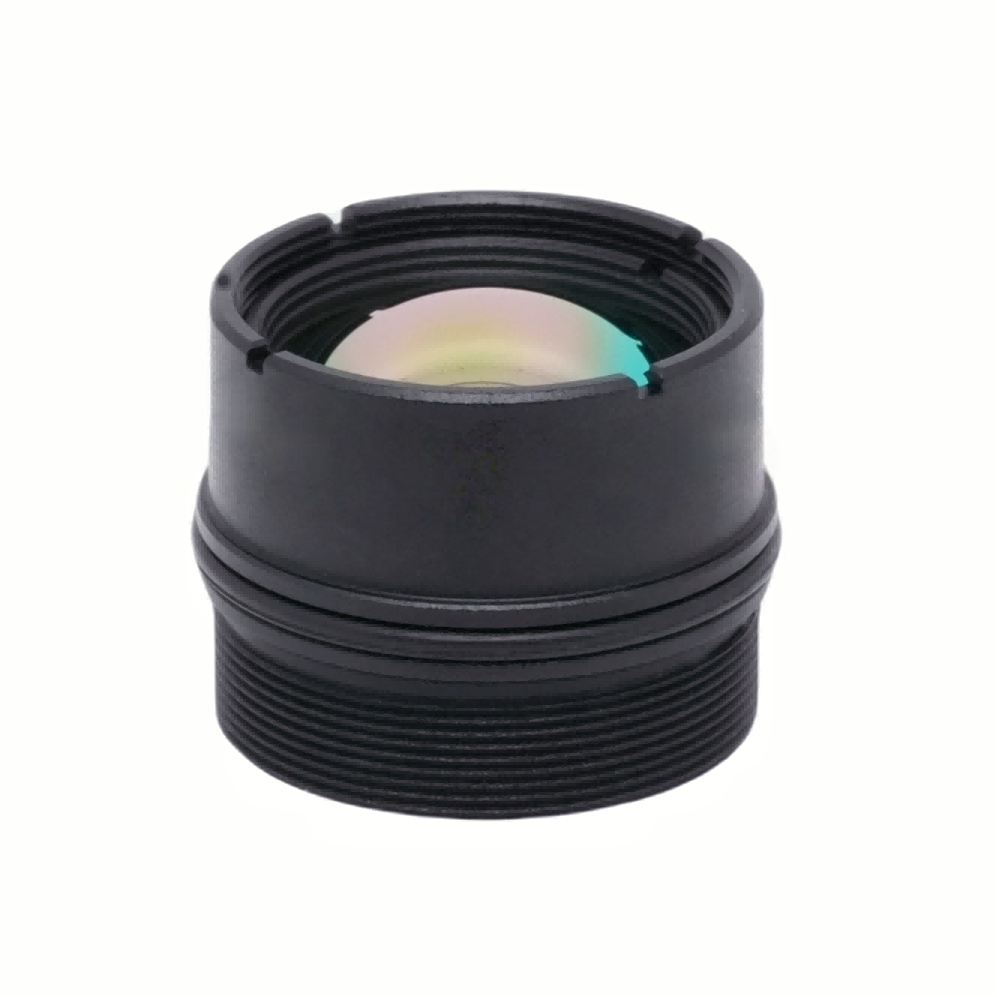

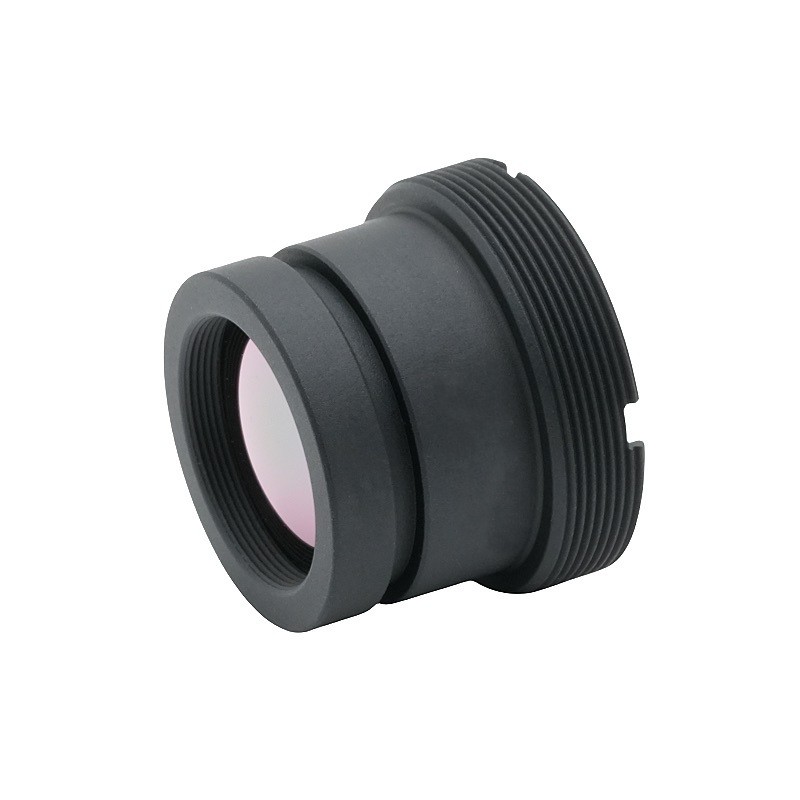

Obiektyw termowizyjny na podczerwień o ogniskowej 13 mm

Informacje o produkcie

Wyprodukowane przezBOSHI OptycznyTechnologia ta niechłodzony obiektyw termowizyjny 13 mm F1.0 jest zoptymalizowana pod kątem długofalowego pasma podczerwieni 8–12 μm. TenObiektyw termowizyjnydoskonale współpracuje z detektorami o rozdzielczości 640×512 i rozmiarze piksela 12μm. Dzięki dużej przysłonie F1.0 obiektyw wychwytuje słabe promieniowanie podczerwone, zapewniając wyraźny obraz termiczny w scenach o niskim kontraście. Jego przedni element optyczny osiąga stopień ochrony IP67, a odsłonięte powierzchnie pokryte są trwałą powłoką AR, aby zapewnić stabilną pracę w skomplikowanych warunkach zewnętrznych. Ostrość obejmuje zakres od 1 metra do nieskończoności, a temperatura pracy waha się od -40℃ do +80℃. Kompaktowy uchwyt M20×0,5 zapewnia wygodny montaż. Technologia optyczna BOSHI przeprowadza ścisłą kalibrację optyczną, aby zagwarantować stabilną i stałą jakość optyczną na potrzeby masowej integracji urządzeń termowizyjnych.

Szczegółowy opis produktu

Parametr

1. Ogniskowa i przysłona: ten niechłodzony obiektyw termiczny ma stałą ogniskową 13 mm i ultraszybką przysłonę F1.0. Struktura dużej apertury maksymalizuje pobór fotonów podczerwieni, co zapewnia zauważalną poprawę stosunku sygnału do szumu w przypadku dopasowanych czujników termicznych i stanowi podstawę wysokiej jakości wyjściowego obrazu termowizyjnego.

2. Widmo robocze: Działa w paśmie LWIR 8–12 μm, które pełni funkcję głównego okna transmisji atmosferycznej dla pasywnej detekcji termicznej, umożliwiając niezawodne pozyskiwanie sygnału termicznego w większości warunków pracy na zewnątrz.

3. Kompatybilność detektora: Obiektyw jest przystosowany do detektorów o rozdzielczości 640×512 wyposażonych w piksel 12μm. Zapewnia ukośne pole widzenia 40,7°, poziome pole widzenia 32,6° i pionowe pole widzenia 26,3° i spełnia wymagania obserwacji średniego zasięgu.

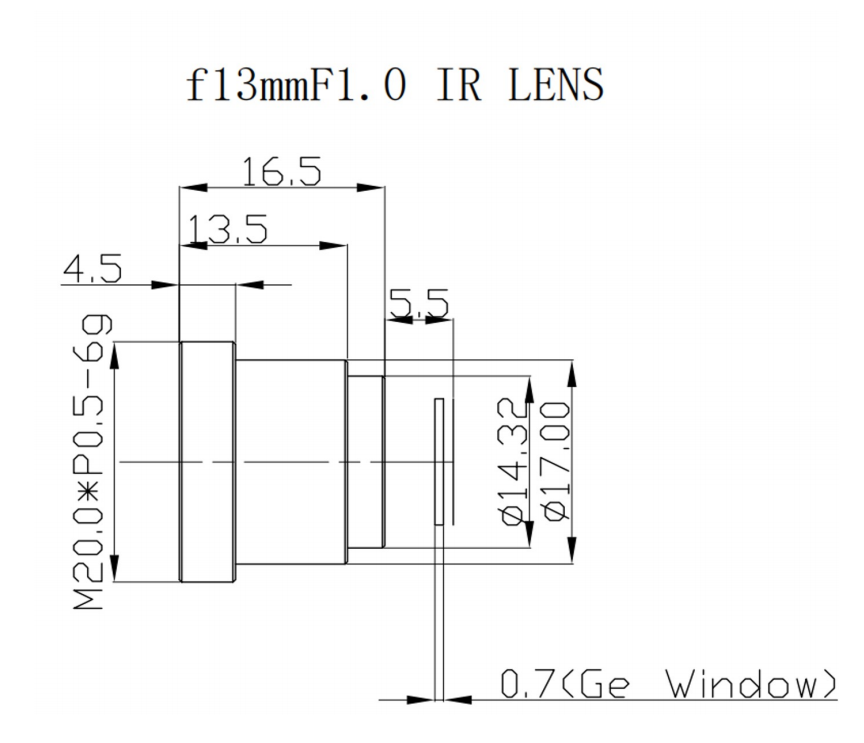

4. Specyfikacje mechaniczne i środowiskowe: Przyjmuje mocowanie M20 × 0,5 w celu prostego i niezawodnego montażu. Przedni element optyczny zapewnia stopień ochrony IP67. Zakres temperatur pracy wynosi od -40 ℃ do +80 ℃, dzięki czemu dostosowuje się do ekstremalnie zimnych i gorących środowisk zewnętrznych. Zakres ostrości rozciąga się od 1 metra do nieskończoności i obsługuje termiczne wykrywanie celów zarówno z bliskiej, jak i dużej odległości.

5. Wskaźnik optyczny: Całkowita przepuszczalność sięga nie mniej niż 86%, względne oświetlenie nie jest mniejsze niż 75%. Zniekształcenia są kontrolowane w zakresie ≤-1,5%. Na odsłonięte powierzchnie optyczne nakładana jest powłoka antyrefleksyjna w celu ograniczenia utraty odbić na powierzchni. Wszystkie wskaźniki parametrów są ściśle sprawdzane przez firmę BOSHI Optical Technology pod kątem spójności produktu wsadowego.

Zalety wydajności

1. Wyjątkowa czułość termiczna przy słabym oświetleniu. Jako obiektyw F1.0 LWIR zbiera znacznie więcej energii podczerwieni w porównaniu z obiektywami na podczerwień o mniejszej wartości apertury. Taka funkcja poprawia rozdzielczość obrazu podczas zadań wykrywania na duże odległości i zapewnia niezawodną wydajność obrazowania w scenach termicznych o niskim kontraście.

2. Korzystna jednorodność optyczna. Wysokie oświetlenie względne utrzymuje jednolitą jasność w całej klatce obrazu i pozwala uniknąć zjawiska ciemnych narożników. Niskie zniekształcenia zachowują rzeczywiste cechy geometryczne celów i tworzą wiarygodną podstawę obrazu do pomiarów celów i prac związanych z rozpoznawaniem celów.

3. Wysoka efektywność wykorzystania widma. Powłoka AR plus całkowita przepuszczalność ≥86% w maksymalnym stopniu ogranicza straty energii w podczerwieni. Może w pełni odblokować potencjał wydajności dopasowanych niechłodzonych detektorów podczerwieni i w pełni wykorzystać możliwości sprzętowe soczewki termowizyjnej.

4. Potężna zdolność adaptacji do środowiska. Wodoodporna i pyłoszczelna konstrukcja przedniego obiektywu o stopniu ochrony IP67 eliminuje potrzebę stosowania dodatkowych zewnętrznych okien ochronnych w wielu scenariuszach instalacji. Szeroki zakres temperatur roboczych zapobiega rozmyciu ostrości i dryfowi wydajności w przypadku drastycznych zmian temperatury otoczenia. Firma BOSHI Optical Technology przeprowadza wiele rund weryfikacji niezawodności środowiskowej tego produktu.

5. Wygodna, kompaktowa integracja. Standardowy uchwyt M20×0,5 umożliwia bezproblemową instalację w zminiaturyzowanych kamerach termowizyjnych opracowanych przez współpracujących twórców systemów. Ogólna konstrukcja jest zwarta i pozwala zaoszczędzić miejsce na sprzęt do obrazowania termowizyjnego.

Pola aplikacji

1. Bezpieczeństwo granic i ochrona obwodu. Niechłodzona soczewka termowizyjna umożliwia całodobowy monitoring termiczny na zewnątrz. Przechwytuje sygnatury termiczne intruzów w dzień i w nocy oraz pomaga w wykrywaniu włamań na obrzeżach obiektów bezpieczeństwa.

2. Przemysłowa konserwacja predykcyjna. TenObiektyw termowizyjnyodbiera sygnały termiczne przegrzania z urządzeń energetycznych, urządzeń mechanicznych i rurociągów. Pomaga operatorom wykryć ukryte usterki związane z przegrzaniem przed awarią sprzętu i wspiera kontrolę stanu urządzeń przemysłowych.

3. Motoryzacyjna termowizja. Służy do nieoryginalnych systemów wspomagania jazdy w nocy na podczerwień. Odpowiedź widmowa 8–12 μm pomaga systemom pojazdu wykrywać przeszkody na drodze i żywe cele w nocy lub w warunkach słabej widoczności.

4. Systemy bezzałogowe. Działa jako ładunek termiczny montowany na małych UAV i bezzałogowych pojazdach naziemnych. Dostarcza dane z obrazowania termowizyjnego na potrzeby misji poszukiwawczo-ratowniczych, patroli terenowych i zadań związanych z postrzeganiem sytuacji.

5. Zapobieganie pożarom i monitoring lasów. Soczewka LWIR identyfikuje wcześnie ukryte źródła ciepła na obszarach leśnych. Obsługuje wczesne ostrzeganie o ryzyku pożarów, zanim pojawi się otwarty ogień.

6. Audyt energetyczny budynku. Wykonuje badania termowizyjne konstrukcji budowlanych. Użytkownicy mogą zlokalizować miejsce utraty ciepła, punkt wycieku powietrza i wady izolacji za pomocą obrazów termowizyjnych, co pomaga w przeprowadzaniu renowacji oszczędzającej energię budynku.

7. Nadzór morski. Umożliwia wykrywanie celów morskich w dzień i w nocy w mglistych warunkach morskich. Zapewnia stabilny obraz termowizyjny na potrzeby zadań monitorowania na morzu.
