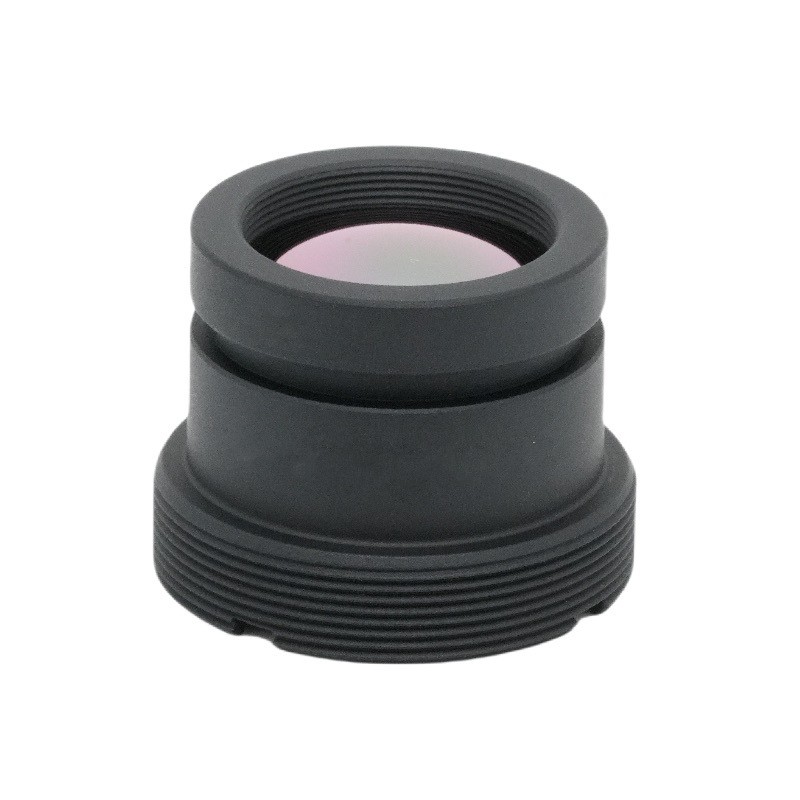

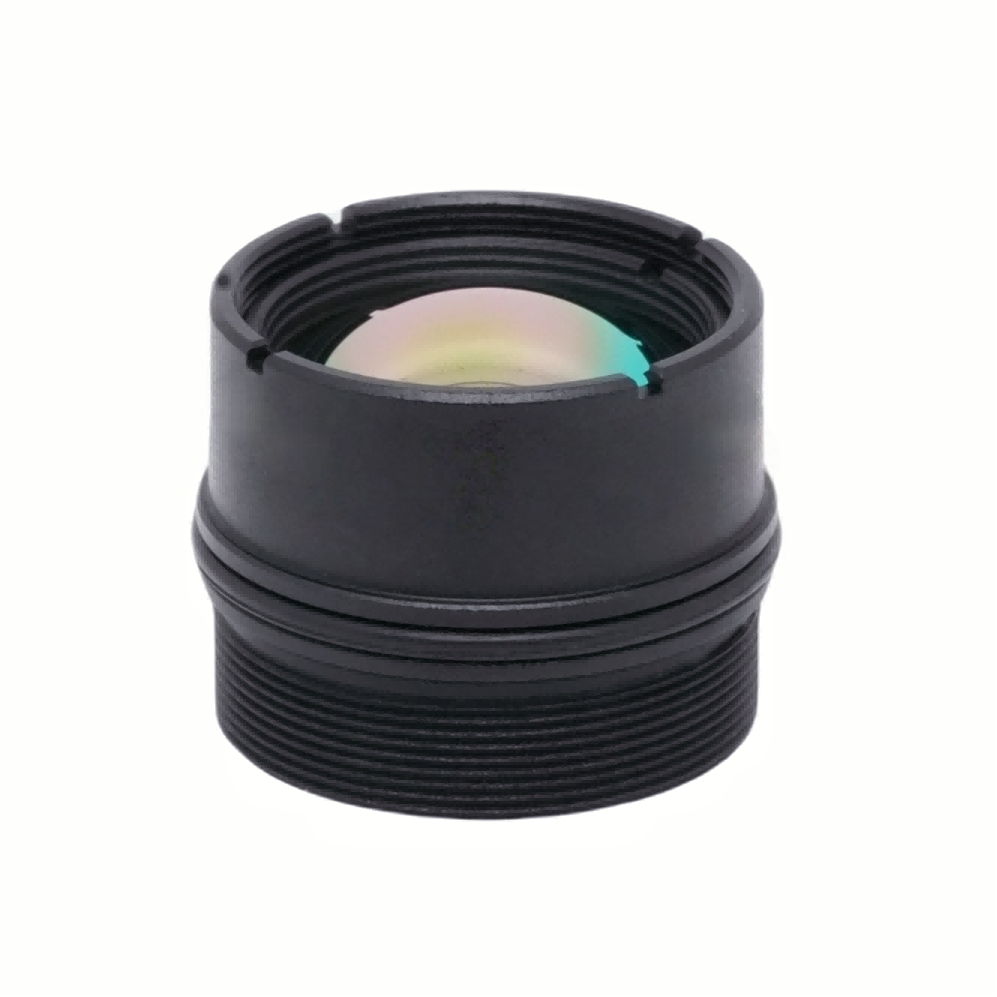

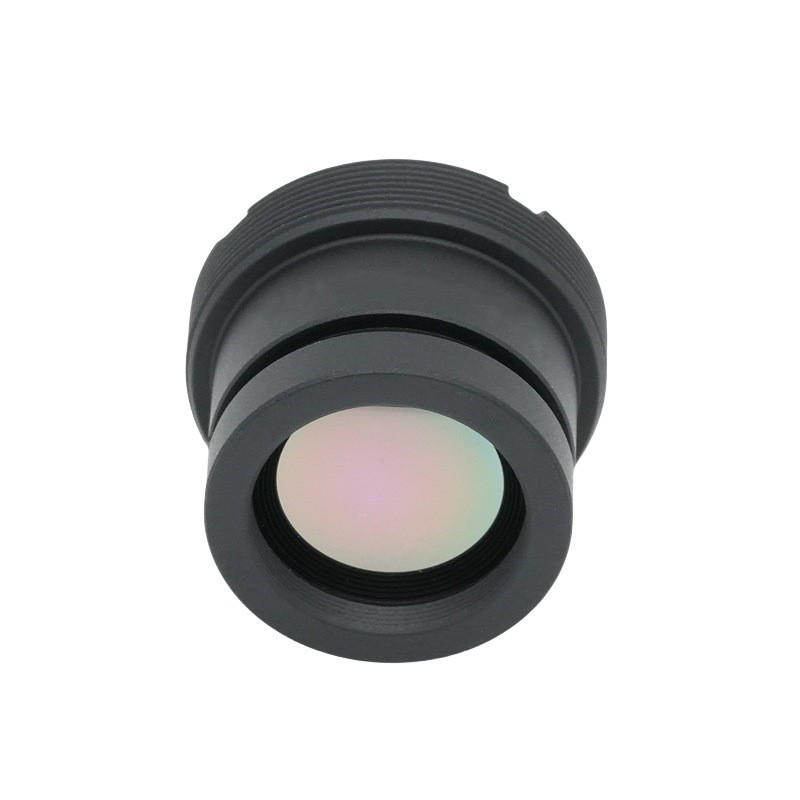

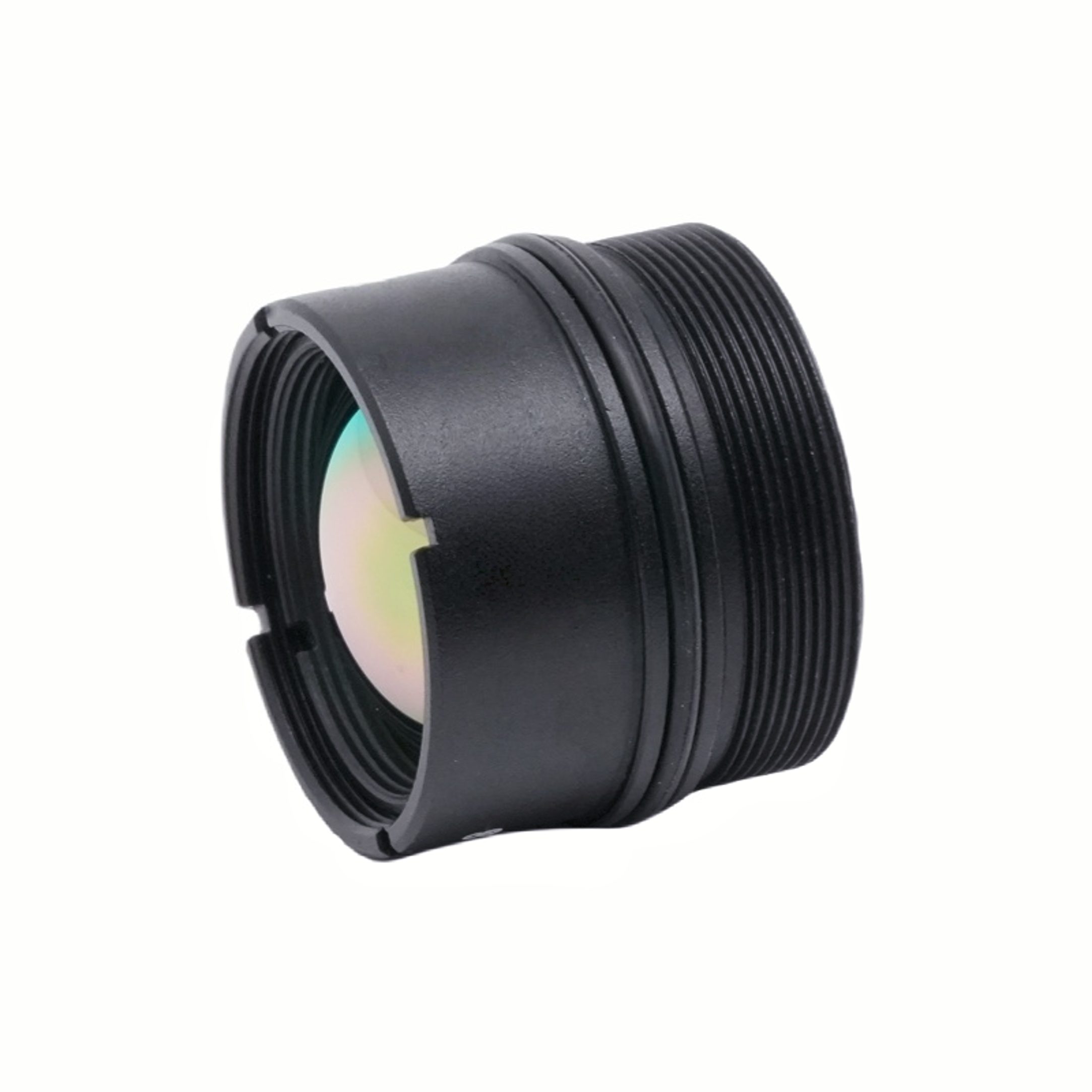

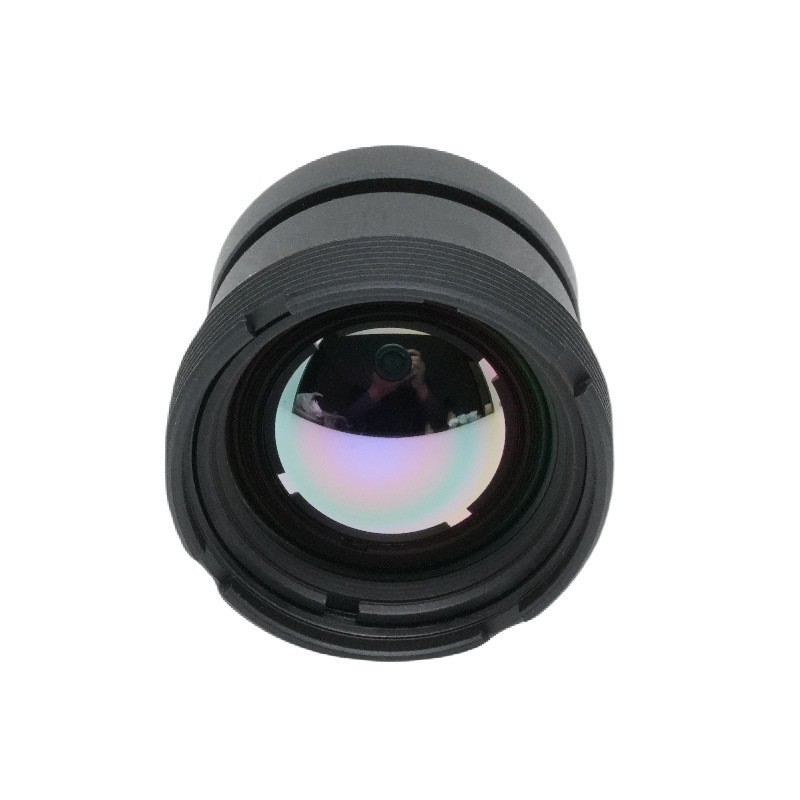

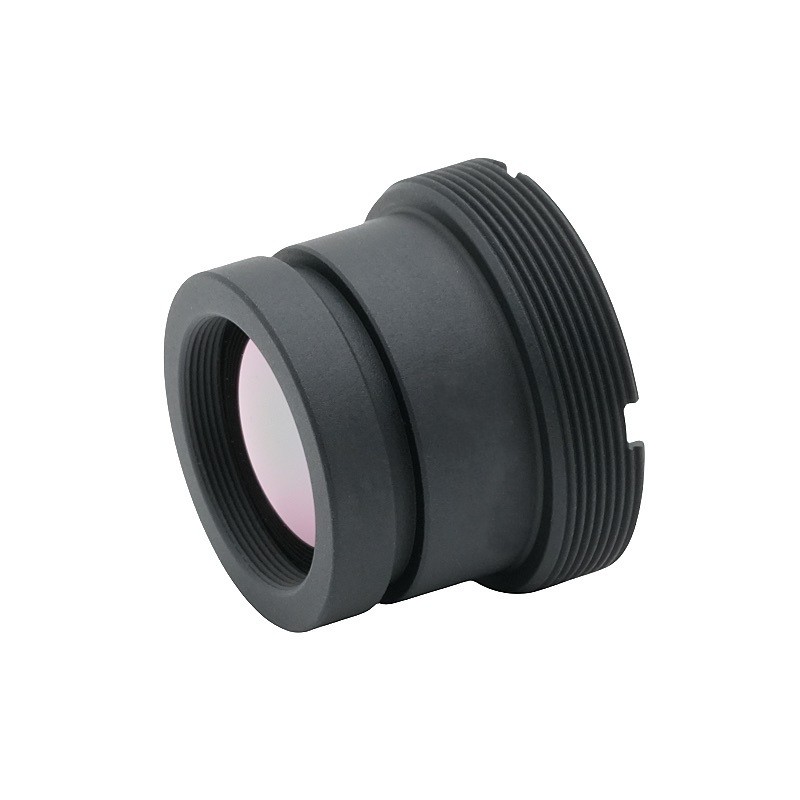

Opis produktuObiektyw termowizyjny 13 mm F1.0 M22 12um HD Długofalowy obiektyw termowizyjny na podczerwień
OBIEKTYW BOSHI jest wiodącym chińskim producentem, dostawcą i eksporterem standardowych soczewek M12. Dążenie do doskonałej jakości produktów, dzięki czemu nasz standardowy obiektyw M12 został zadowolony przez wielu klientów. Ekstremalne wzornictwo, wysokiej jakości surowce, wysoka wydajność i konkurencyjna cena są tym, czego pragnie każdy klient i to również możemy Ci zaoferować. Zapewnimy Ci najlepszą obsługę posprzedażną i terminową dostawę.

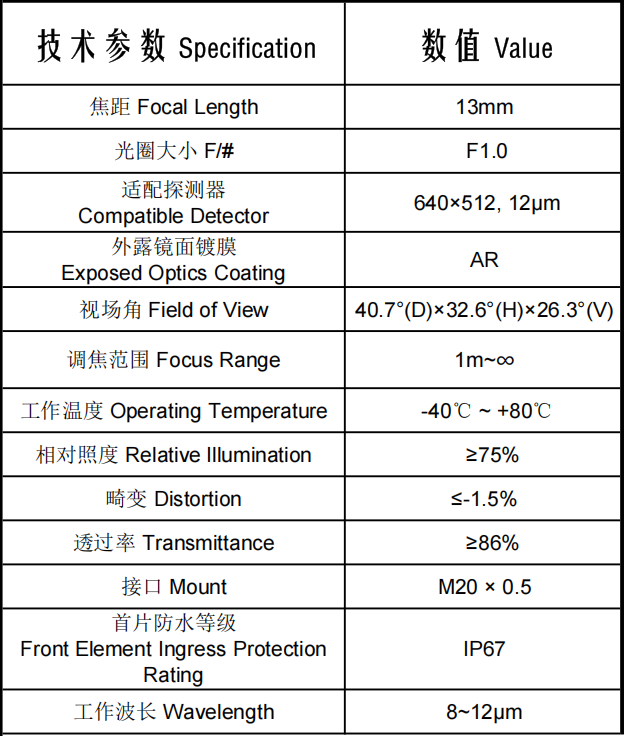

I. Szczegółowa interpretacja parametrów podstawowych

1. Podstawowe specyfikacje optyczne

1. Ogniskowa 13 mm, duża przysłona F1.0

F1.0 to wyjątkowo duża apertura przepuszczająca światło wśród obiektywów na podczerwień, zapewniająca znacznie większy strumień świetlny niż konwencjonalne obiektywy na podczerwień F1.4/F1.8. Przy takim samym termicznym promieniowaniu podczerwonym intensywność sygnału odbieranego przez detektor ulega znacznej poprawie, zapewniając znacznie lepszy stosunek sygnału do szumu w przypadku niskotemperaturowych, słabych źródeł ciepła i obrazowania celów na duże odległości.

Średnia ogniskowa 13 mm równoważy pokrycie pola widzenia i identyfikację na duże odległości, stanowiąc kompromis między szerokokątnym obserwacją a pomiarem i wykrywaniem temperatury na średnich i długich dystansach.

2. Robocza długość fali: 8 ~ 12 μm

Jest to standardowe okno transmisji atmosferycznej w podczerwieni długofalowej (LWIR), kompatybilne z niechłodzonymi detektorami podczerwieni z tlenkiem wanadu, uniwersalne pasmo fal do monitorowania ludzkiego ciała, pomiaru temperatury sprzętu i zabezpieczenia termowizyjnego na zewnątrz.

3. Zgodny detektor: 640×512, rozstaw pikseli 12μm

Pasuje do popularnych 640-pikselowych, niechłodzonych rdzeni kamer na podczerwień (uniwersalne specyfikacje dla Hikvision, Dahua, Guide Infrared, Dali Infrared itp.). Rozstaw pikseli 12 μm to standardowy rozmiar piksela w przemysłowych i systemach bezpieczeństwa na podczerwień, zapewniający umiarkowaną rozdzielczość obrazowania przy kontrolowanym całkowitym koszcie sprzętu.

4. Pole widzenia: 40,7° (przekątna) × 32,6° (w poziomie) × 26,3° (w pionie)

Średnio wąskie pole widzenia o wszechstronnym zastosowaniu:

·Poziome pole widzenia 32,6° sprawdza się w scenariuszach inspekcji liniowych, takich jak drogi, tereny fabryczne i linie graniczne;

·Pionowe pole widzenia 26,3° obejmuje sceny z dużymi różnicami wysokości, w tym wiadukty, obszary górskie i platformy;

· Brak silnego tłumienia krawędzi, typowego dla obiektywów ultraszerokokątnych, co zapewnia równowagę między zakresem widzenia a jednolitością obrazu.

5.Zakres ostrości: 1 m ~ ∞

Obsługuje pomiar temperatury sprzętu z bliskiej odległości w odległości 1 m oraz obserwację termiczną źródeł ciepła na duże odległości w odległości tysięcy metrów, umożliwiając podwójną funkcję kontroli sprzętu krótkiego zasięgu i monitorowania bezpieczeństwa na duże odległości za pomocą jednego obiektywu.

2. Wskaźniki jakości obrazu

1. Powłoka antyrefleksyjna AR na odsłoniętej optyce

Specjalna powłoka przeciwodblaskowa podczerwieni dla zakresu fal 8–12 μm redukuje odbicia światła rozproszonego na powierzchni soczewek. W połączeniu z ogólną przepuszczalnością ≥86% maksymalizuje gromadzenie energii w podczerwieni oraz tłumi obrazy duchów i odblaski, zapewniając czyste obrazowanie w warunkach silnego światła o wysokiej temperaturze.

2. Transmitancja ≥86% (pełne pasmo fal 8 ~ 12 μm)

Jest to doskonały punkt odniesienia dla obiektywów na podczerwień, ponieważ zwykłe soczewki na podczerwień zazwyczaj osiągają przepuszczalność jedynie na poziomie 70–80%. Wysoka przepuszczalność wzmacnia zalety dużej apertury F1.0, dzięki czemu słabe, niskotemperaturowe źródła ciepła (np. upływ prądu, straty ciepła w rurociągach) są znacznie łatwiejsze do zidentyfikowania.

3. Oświetlenie względne ≥75%

Jasność w czterech rogach kadru pozostaje na poziomie nie mniejszym niż 75% jasności środkowej, eliminując oczywiste zaciemnienie na krawędziach podczas monitorowania panoramicznego dużych obszarów. Nie jest wymagane żadne zaawansowane programowe rozjaśnianie krawędzi (które powodowałoby nadmierne szumy).

4. Zniekształcenie ≤-1,5%

Wartość ujemna oznacza łagodne zniekształcenie beczkowe z doskonałą kontrolą zniekształceń. Proste linie na scenie prawie nie wykazują zagięć, eliminując błędy pomiaru wymiarów lub temperatury spowodowane zniekształceniami optycznymi — idealne rozwiązanie w scenariuszach przemysłowych wymagających precyzyjnego odczytu temperatury i obliczenia wymiarów.

3. Możliwość dostosowania mechanicznego i środowiskowego

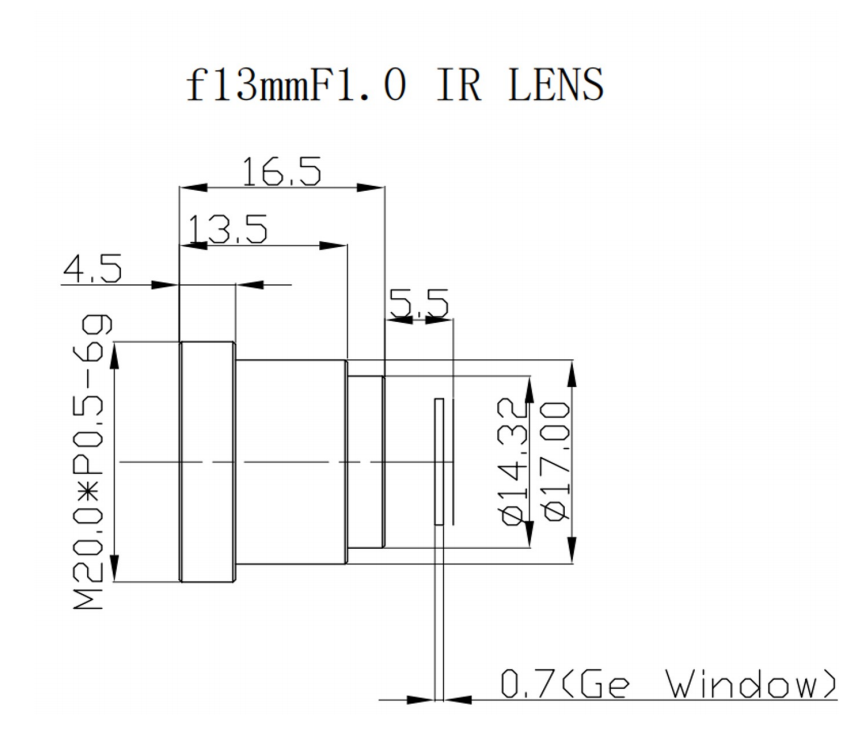

1. Mocowanie: M20 × 0,5

Standardowy uniwersalny gwintowany interfejs dla branży podczerwieni, bezpośrednio kompatybilny z większością popularnych na rynku niechłodzonych rdzeni kamer na podczerwień 640, zapewniający dużą kompatybilność i niskie koszty wymiany/integracji.

2. Stopień ochrony elementu przedniego: IP67

Przednia soczewka jest pyłoszczelna i wodoodporna, co umożliwia bezpośrednie użycie na zewnątrz bez dodatkowych obudów ochronnych. Jest odporny na krótkotrwałe rozpryski deszczu, pył piaskowy i wilgotne środowisko, co znacznie upraszcza projekt konstrukcyjny kompletnego sprzętu zewnętrznego.

3. Temperatura pracy: -40 ℃ ~ + 80 ℃

Niezwykle szeroki zakres tolerancji temperatur, obejmujący mroźne północne zimy, upalne południowe lata i wysokotemperaturowe warsztaty przemysłowe/huty na peryferiach. Optyka obiektywu, tubus i powłoka zapobiegają rozwarstwianiu, deformacji i przesunięciu ostrości w ekstremalnie wysokich/niskich temperaturach, zapewniając stabilną pracę przez całą dobę.

II. Podsumowanie podstawowych zalet wydajnościowych

Zaleta 1: Możliwość detekcji w podczerwieni o wyjątkowo niskim natężeniu ciepła (duża przysłona F1.0 + wysoka transmitancja 86%)

Niewiele obiektywów o tej samej ogniskowej posiada przysłonę przepuszczającą światło F1.0. W połączeniu z powłoką AR o wysokiej przepuszczalności, jego zdolność identyfikacji słabych źródeł ciepła w niskiej temperaturze znacznie przewyższa konwencjonalne obiektywy F1.4. Wyraźnie rejestruje małe, gorące punkty na duże odległości, wycieki ciepła z rurociągów podziemnych i niewielkie wzrosty temperatury w urządzeniach elektrycznych, zwiększając dokładność pomiaru temperatury i czułość alarmów.

Zaleta 2: Jednolite obrazowanie i niskie zniekształcenia, odpowiednie zarówno do nadzoru, jak i precyzyjnego pomiaru temperatury

Względne oświetlenie krawędzi ≥75% rozwiązuje powszechną wadę „ciemnych czterech rogów” szerokokątnych obiektywów na podczerwień. Zniekształcenia kontrolowane w granicach 1,5% zapewniają wierność geometryczną obrazu. Podczas przemysłowych pomiarów temperatury, kontroli usterek zasilania i wykrywania termicznego w transporcie kolejowym nie występują fałszywe odczyty temperatury spowodowane zniekształceniami optycznymi – idealne rozwiązanie do zastosowań związanych z kontrolą ilościową.

Zaleta 3: Możliwość stosowania na zewnątrz w każdych warunkach pogodowych z uproszczoną ochroną i stabilną pracą w szerokim zakresie temperatur

Ochrona przedniej soczewki IP67 oraz szeroki zakres temperatur -40 ~ 80 ℃ umożliwia bezpośrednią instalację na otwartych polach, podstacjach, kopalniach i autostradach bez niestandardowych wodoodpornych obudów. W ekstremalnych temperaturach nie występuje żadne przesunięcie ostrości ani awarie powłoki, co zmniejsza ogólne koszty integracji sprzętu i liczbę awaryjności.

Zaleta 4: Wysoka wszechstronność, kompatybilność z rdzeniami kamer na podczerwień Mainstream 640

Format 12 μm 640 × 512 to najpopularniejsza specyfikacja niechłodzonych detektorów podczerwieni. Standardowy gwint M20×0,5 umożliwia integrację mas w obszarach bezpieczeństwa, przemysłowych pomiarów temperatury i producentów sprzętu na podczerwień montowanego w pojazdach z dojrzałym dopasowaniem do łańcucha dostaw.

Zaleta 5: Zintegrowane ogniskowanie bliskiego i dalekiego zasięgu

Ciągłe ogniskowanie od bliskiej odległości 1 m do nieskończoności pozwala jednemu obiektywowi spełnić dwa scenariusze: inspekcję sprzętu krótkiego zasięgu (szafy rozdzielcze, silniki) i monitorowanie bezpieczeństwa na dużą odległość (linie graniczne, obwód fabryki). Zmniejsza różnorodność zapasów, eliminując potrzebę przechowywania soczewek o różnych ogniskowych.

III. Segmentowane pola aplikacji

1. Przemysł energetyczny i energetyczny (scenariusz podstawowego zastosowania)

·Pomiar temperatury w podczerwieni w podstacjach i pomieszczeniach rozdzielczych: rejestruje subtelne wzrosty temperatury na złączach, szynach zbiorczych i wyłącznikach; niskie zniekształcenia gwarantują dokładne odczyty temperatury; Stopień ochrony IP67 dostosowuje się do zewnętrznych środowisk podstacji.

·Kontrola linii przesyłowych i słupów na duże odległości: Ogniskowa 13 mm w połączeniu z dużą aperturą F1.0 umożliwia identyfikację uszkodzeń żyły drutu i uszkodzeń nagrzewania izolatora z odległości tysięcy metrów; szeroka tolerancja temperaturowa dostosowuje się do gwałtownych wahań temperatury w terenie.

·Wykrywanie gorących punktów w elektrowniach fotowoltaicznych: Wysoka transmitancja identyfikuje słabe, gorące punkty na panelach fotowoltaicznych, podczas gdy równomierne oświetlenie względne zapewnia obrazowanie całego układu fotowoltaicznego bez cieni.

2. Bezpieczeństwo zewnętrzne i ochrona granic

·Wczesne ostrzeganie o wtargnięciu na tereny fabryczne, pola naftowe i kopalnie: zakres fal 8–12 μm przenika całkowitą ciemność i cienką mgłę; przysłona F1.0 wychwytuje słabe promieniowanie podczerwone ludzkiego ciała, a poziome pole widzenia 32,6° pasuje do liniowego układu obwodu ściany.

·Noktowizor w każdych warunkach pogodowych dla obrony granic i wybrzeża: Odporność na niskie temperatury -40℃ dostosowuje się do mroźnego północnego klimatu, a stopień ochrony IP67 jest odporny na deszcz, śnieg i burze piaskowe, umożliwiając identyfikację źródeł ciepła personelu i pojazdów na dużych odległościach.

·Ostrzeżenie o pożarze w obrazie termowizyjnym oraz pomiar prędkości na autostradach i tunelach: Niskie zniekształcenia zapewniają dokładne obliczenie wielkości i położenia pojazdu, a obiektyw jest odporny na mgłę i kurz w wilgotnym środowisku tuneli bez zamglenia.

3. Konserwacja predykcyjna urządzeń przemysłowych

·Monitorowanie sprzętu w hutniczych i hutniczych warsztatach wysokotemperaturowych: Toleruje temperaturę otoczenia do +80℃ w celu wykrycia usterek związanych z przegrzaniem wielkich pieców, łożysk przenośników i silników.

·Kontrola wycieków ciepła rurociągów chemicznych i zbiorników magazynowych: Obsługuje skanowanie zbliżeniowe sprzętu z bliskiej odległości do 1 m i pełne badanie rurociągów na duże odległości; wysoka przepuszczalność wychwytuje drobne punkty wycieku ciepła.

·Wykrywanie kontroli temperatury w serwerowniach i szafach do magazynowania energii w centrach danych: Identyfikuje nieprawidłowe wzrosty temperatury w zestawach akumulatorów i serwerach w celu wczesnego ostrzegania o ryzyku pożaru.

4. Systemy podczerwieni w transporcie kolejowym i pojazdach

·Pokładowy monitoring na podczerwień dla pociągów dużych prędkości i metra: wykrywa przegrzanie elementów złącznych szyn i układów hamulcowych pociągu; szeroka tolerancja temperaturowa dostosowuje się do sezonowych wahań temperatury zewnętrznej, a stopień ochrony IP67 zapewnia odporność na mgłę wodną i kurz w tunelu.

·Wspomaganie jazdy w nocy w pojeździe: Identyfikuje pieszych i źródła ciepła zwierząt po zmroku; średnie pole widzenia równoważy wykrywanie do przodu na duże odległości i pokrycie pobocza drogi.

5. Zapobieganie pożarom lasów i kontrola zasobów naturalnych

Monitorowanie pożarów lasów za pomocą UAV lub naziemnego systemu obrotu i pochylenia: identyfikuje ukryte źródła ognia głęboko w lasach z dużych odległości; jego słaba zdolność wykrywania źródła ciepła wykrywa wczesne tlące się pożary przed otwartym płomieniem, a zewnętrzna wodoodporna i odporna na temperaturę konstrukcja dostosowuje się do złożonego górskiego klimatu.

6. Badanie temperatury cywilnej i ratownictwo

·Kontrola temperatury personelu w fabrykach i portach: Jednolite oświetlenie zapewnia bezbłędny, wieloosobowy, jednoczesny pomiar temperatury na krawędziach ramy, a praca na zewnątrz w każdych warunkach pogodowych pozwala uniknąć zakłóceń powodowanych przez światło słoneczne i deszcz.

·Strażak poszukiwawczo-ratowniczy: Przenika gęsty dym, aby zlokalizować uwięzione ofiary; krótka odległość ogniskowania ułatwia przeszukiwanie zamkniętych przestrzeni w pomieszczeniach, natomiast tryb dalekiego zasięgu skanuje całe miejsca pożaru.

IV. Wyróżnienie zalet w porównaniu z produktami konkurencji

W porównaniu ze zwykłymi długofalowymi obiektywami na podczerwień 13 mm F1.4/F1.8 o tej samej ogniskowej, produkt ten zapewnia kluczowe wyróżniki:

·Podwójna przepuszczalność światła dla większej wrażliwości na niskotemperaturowe źródła ciepła;

·Wbudowana ochrona przedniej soczewki IP67, która upraszcza projektowanie konstrukcyjne całego sprzętu;

·Mniejsze zniekształcenia i wyższe względne oświetlenie krawędzi dla najwyższej niezawodności w scenariuszach profesjonalnych pomiarów temperatury;

·Stabilna wydajność w pełnym zakresie temperatur -40 ~ 80 ℃ z większą możliwością dostosowania do ekstremalnych środowisk.

Nasz obiektyw Starlight można zainstalować w inteligentnej kamerze domowej, aparacie ze sztuczną inteligencją.

Obiektyw termowizyjny 13 mm F1.0 M22 12um HD Długofalowy obiektyw termowizyjny na podczerwień Monitorowanie bezpieczeństwa Obiektyw Starlight, standardowy obiektyw z gwintem M12, o strukturze 2.0 F/NO, 6G, lżejszy i charakteryzujący się wysoką opłacalnością! Jeśli interesuje Cię nasza standardowa soczewka Starlight, możesz skonsultować się z nami już teraz, a my odpowiemy Ci na czas!

Produkt ma następujące specyficzne cechy:

1. Cechy produktu: Wykonane w całości z tworzywa sztucznego, zapewniając jakość produktów, możemy zaoferować klientom niższą cenę zakupu.

2. Zalety produktu: Duży kąt, mały rozmiar, szeroki zakres głębi ostrości.

Z niecierpliwością czekamy na Twój zakup i nie możemy się doczekać, aby zapewnić Ci najlepszą współpracę i głębszą współpracę biznesową.
