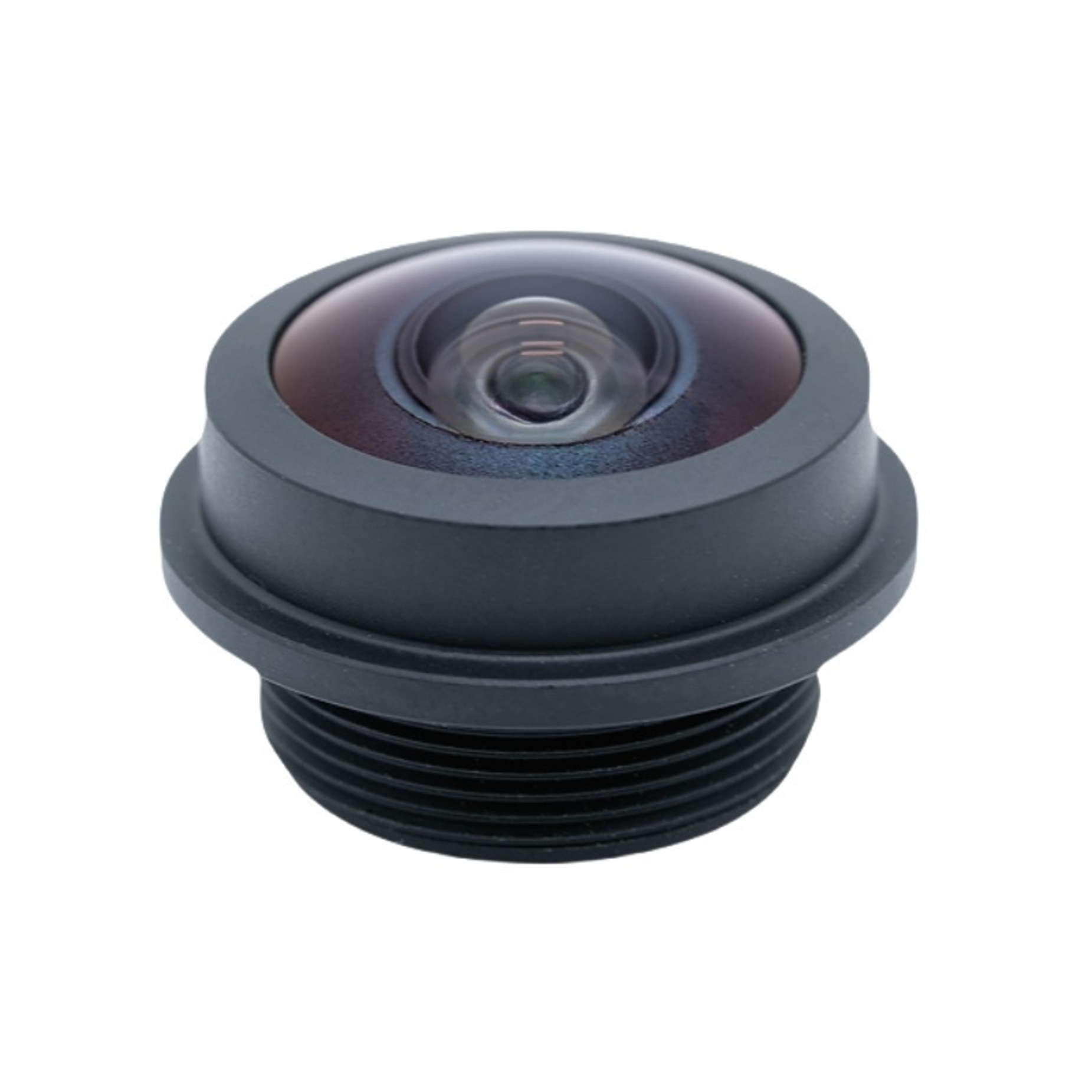

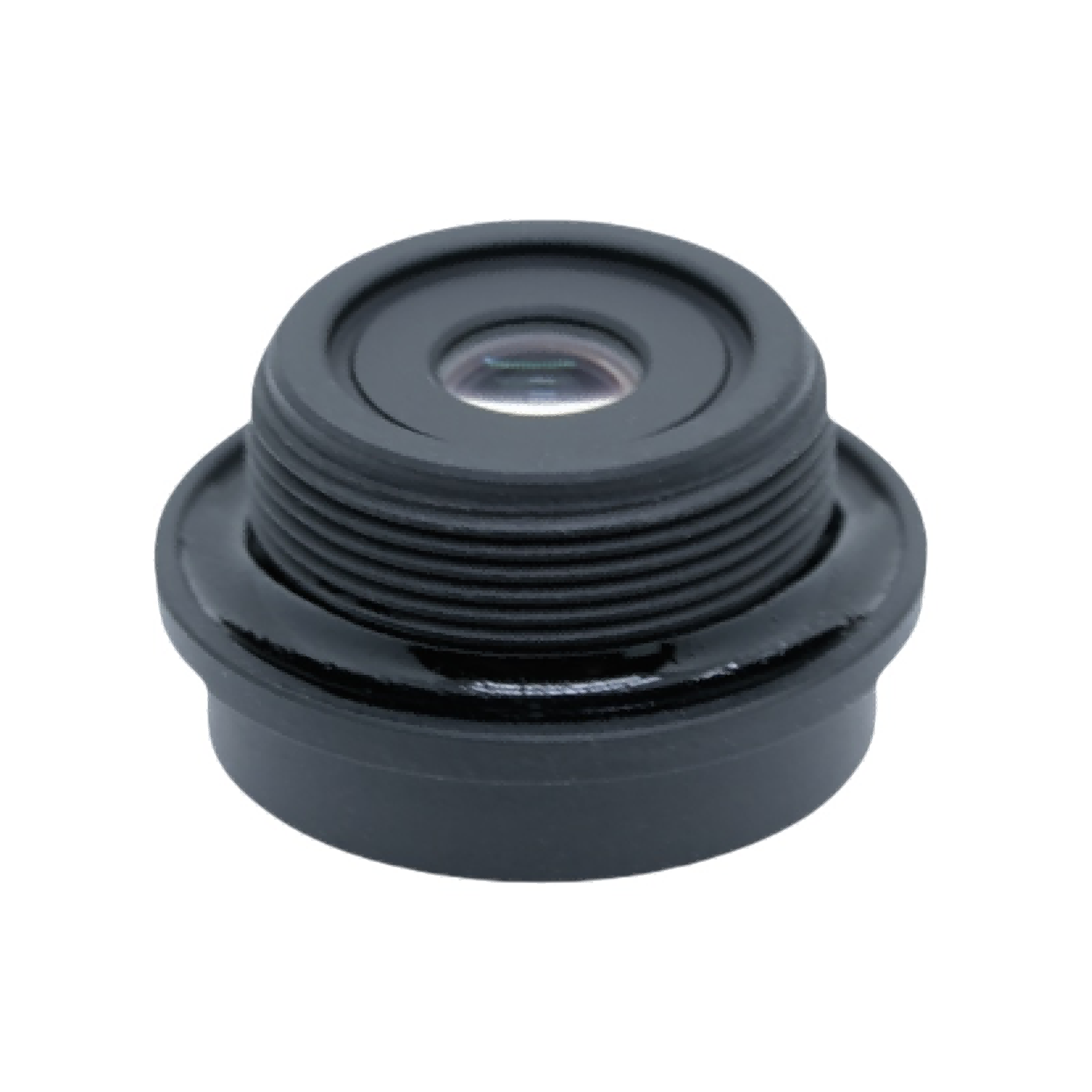

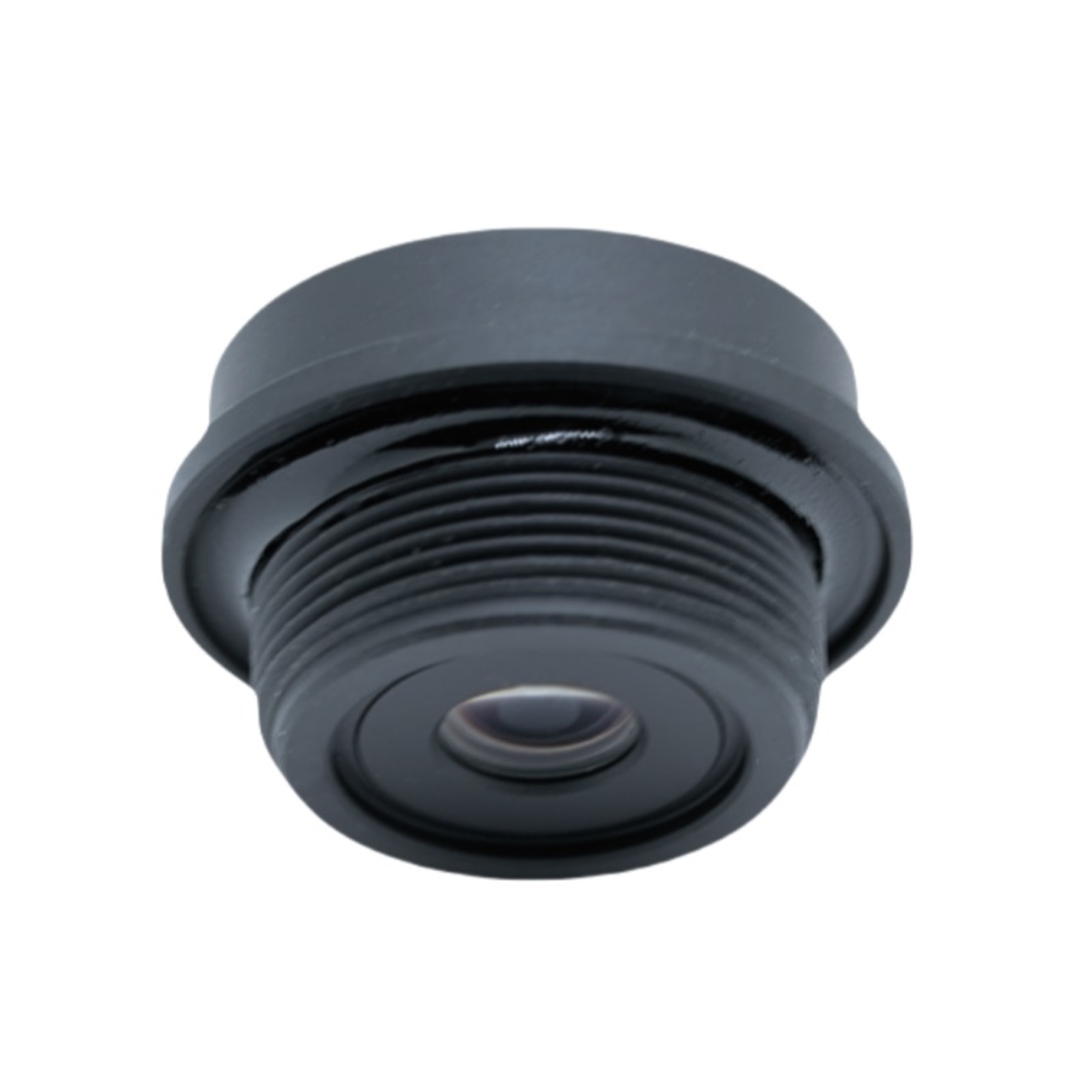

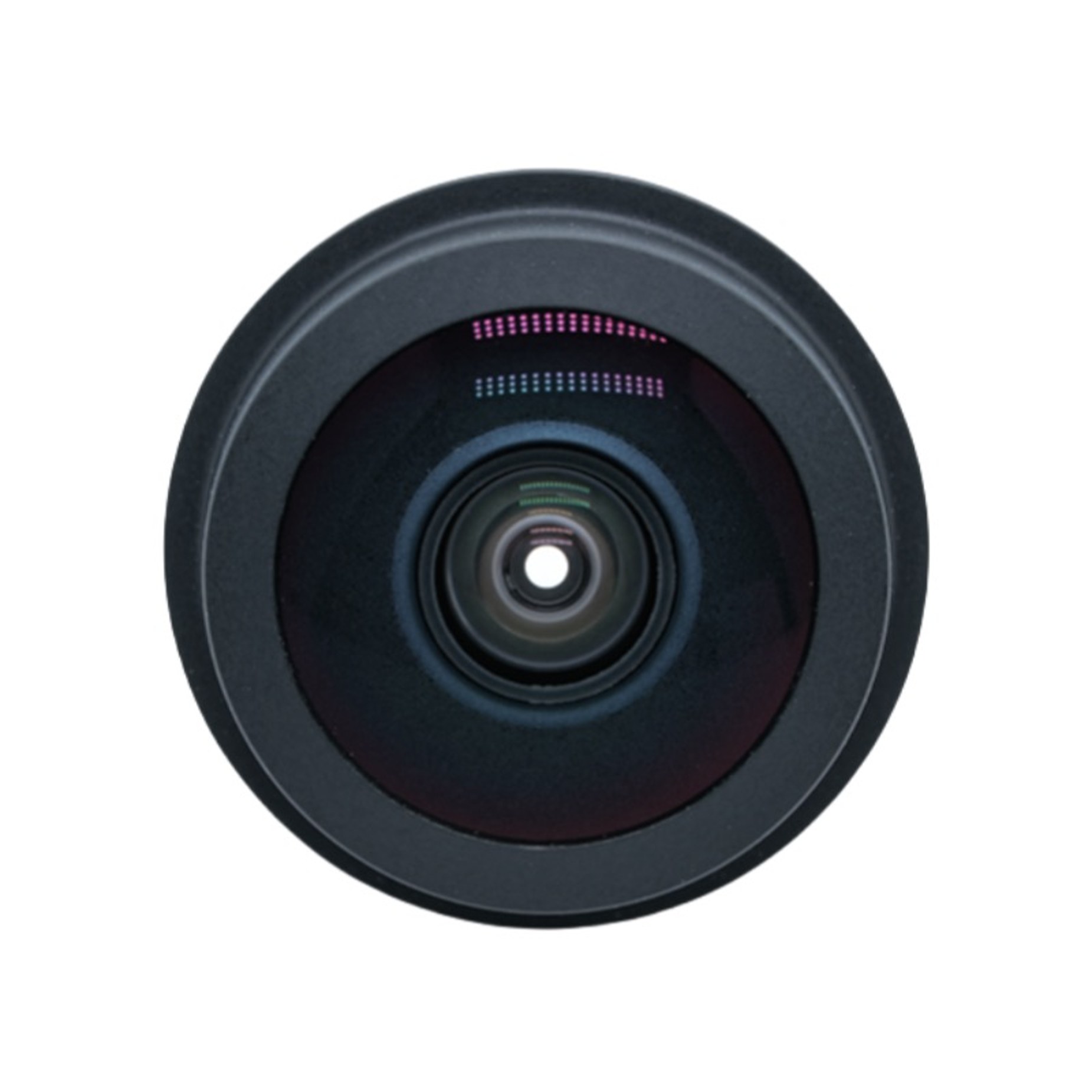

Obiektyw typu rybie oko 1,8 mm

Informacje o produkcie

Ten wysokowydajny, ultraszerokokątny obiektyw z mocowaniem M12, wyprodukowany przez firmę BOSHI Optical Technology, jest zoptymalizowany pod kątem czujnika 1/2,9 cala, wyposażony w ogniskową 1,8 mm i przysłonę F2,0, co pozwala na rejestrowanie niezwykle dużych scen. Zapewnia zakres widzenia po przekątnej 208 stopni, co pozwala uzyskać pełne obrazowanie panoramiczne bez wizualnych martwych stref. Kompaktowy rozmiar mechaniczny umożliwia łatwe osadzanie w małych modułach kamer. Każda jednostka przechodzi rygorystyczne testy optyczne, aby zapewnić stałe, wysokie oświetlenie względne i możliwe do opanowania zniekształcenia f-theta. Technologia optyczna BOSHI wykorzystuje dojrzały proces produkcji elementów optycznych, aby utrzymać niezawodną spójność produktu w przypadku zamówień masowych w projektach monitorowania panoramicznego i optyki maszynowej.

Szczegółowy opis produktu

1. Parametr

Ogniskowa sięga 1,8 mm z tolerancją plus-minus 5 procent. Ogniskowa 1,8 mm zapewnia bardzo duży kąt widzenia i spełnia wymagania specyfikacji czujnika 1/2,9 cala.

Przysłona robocza to F2,0 z tolerancją plus-minus 5 procent. Przysłona F2.0 zapewnia odpowiedni dopływ światła do obrazowania w warunkach słabego oświetlenia.

Całkowita długość toru wynosi 13,26 mm z tolerancją plus i minus 0,3 mm. Tylna ogniskowa wynosi 3,2 mm, aby zapewnić prawidłową pozycję ostrości czujnika.

Specyfikacja pola widzenia obejmuje kąt ukośny 208 stopni, kąt poziomy 173 stopnie i kąt pionowy 93 stopnie. Kąt widzenia typu „rybie oko” wynoszący 208 stopni obejmuje niezwykle szeroki zakres scen.

Wartość zniekształceń F-theta jest kontrolowana na poziomie minus 8,0 procent. Niskie zniekształcenia f-theta zmniejszają deformację obrazu panoramicznego.

Oświetlenie względne osiąga 50,0 procent. Wysokie oświetlenie względne skutecznie łagodzi zjawisko ciemnych narożników na krawędziach obrazu.

Główny kąt promienia utrzymuje się poniżej 18,0 stopni. Ten indeks optymalizuje warunki padania światła dla czujnika 1/2,9 cala.

Przyjmuje standardowy interfejs obiektywu z mocowaniem M12 ze specyfikacją gwintu M12 pomnożoną przez P0,5. Obsługuje szybki montaż i wymianę standardowego sprzętu aparatu.

2. Zalety wydajności

Zapewnia ultraszerokokątne pokrycie typu „rybie oko” o kącie 208 stopni. Pojedynczy obiektyw może uchwycić scenę o dużym obszarze, dzięki czemu użytkownicy zmniejszają ilość sprzętu i całkowity koszt projektu w celu monitorowania panoramicznego.

Przysłona F2.0 zapewnia doskonałą zdolność gromadzenia światła. Poprawia jasność obrazu w słabym otoczeniu i zmniejsza zapotrzebowanie na dodatkowe źródło światła wypełniającego.

Dobrze dostrojony kąt głównego promienia pasuje do funkcji odbioru CMOS. Współpracuje z wysokim oświetleniem względnym, aby zachować jednolitą jasność od środka obrazu do krawędzi obrazu.

Kontrolowane niskie zniekształcenia f-theta równoważą charakterystykę szerokokątną i rzeczywistość obrazu. Pozwala uniknąć poważnego zniekształcenia obrazu, które jest problemem w przypadku zwykłych produktów typu „rybie oko”.

Standardowa konstrukcja obiektywu z mocowaniem M12 zapewnia dużą kompatybilność. Może pasować do większości komercyjnych miniaturowych modułów kamer w branży optyki maszynowej.

Zoptymalizowane wymiary mechaniczne wspierają zminiaturyzowaną konstrukcję produktu. Oszczędza przestrzeń wewnętrzną na kompaktowe urządzenie monitorujące, inteligentny terminal i sprzęt zrobotyzowany.

Jako produkty zTechnologia optyczna BOSHI, każda soczewka przechodzi kontrolę wielu procedur. Stabilna tolerancja ogniskowej 1,8 mm i przysłony F2.0 gwarantuje stałą wydajność optyczną podczas dostaw do produkcji masowej.

3. Pole aplikacji

Monitoring panoramiczny do celów nadzoru bezpieczeństwa.Ten ultraszerokokątny obiektyw obsługuje wewnętrzne kamery antywłamaniowe, urządzenia monitorujące lobby i panoramiczne kamery przy drzwiach. Widok typu rybie oko 208 stopni obejmuje całą przestrzeń pomieszczenia i eliminuje monitorowanie martwych punktów dzięki współpracy czujnika 1/2,9 cala.

Peryferyjne widzenie pomocnicze w motoryzacji.Obiektyw z mocowaniem M12 jest zintegrowany z systemami kamer otoczenia pojazdu. Przechwytuje pełne informacje o otoczeniu samochodu i pomaga kierowcy w bezpiecznym cofaniu i parkowaniu.

Scenariusze przemysłowej optyki maszynowej.Fabryki wykorzystują ten obiektyw do inspekcji stacji na dużym obszarze, wykrywania bezpieczeństwa urządzeń peryferyjnych i wykonywania zdjęć stanu obiektu o szerokim zasięgu. Niskie zniekształcenia f-theta pomagają algorytmowi maszynowemu dokładnie przetwarzać dane wizualne.

Inteligentny sprzęt wizualny do domu.Kompaktowe moduły kamer do zabezpieczeń w domu wykorzystują ten produkt. Uzupełnia pełnokątny monitoring gospodarstwa domowego i umożliwia zdalny podgląd w czasie rzeczywistym przy wysokim względnym oświetleniu, aby uzyskać wyraźny materiał filmowy w dzień i w nocy.

Sprzęt do postrzegania środowiska robota.Robot serwisowy i robot inspekcyjny są wyposażeniem tego ultraszerokokątnego komponentu. Pozyskuje szerokie informacje o środowisku w celu identyfikacji przeszkód i planowania trasy.

Miniaturowe moduły kamer IoT. Obiektyw ten wykorzystuje się w różnych terminalach wizualnych Internetu rzeczy. Ogniskowa 1,8 mm i przysłona F2.0 zaspokajają zapotrzebowanie na nagrywanie szerokich scen w małych kamerach IoT.
